Anycubic Kobra Max: 27 известных проблем и как их лечить

Anycubic Kobra Max — крупноформатный FDM-принтер 2022 года с полем печати 400×400×450 мм, боуден-подачей, хотендом Volcano до 260 °C и автокалибровкой LeviQ по 25 точкам, где щупом работает само сопло. Модель снята с производства, но у неё огромная база владельцев: за $569 это до сих пор один из самых дешёвых способов напечатать шлем или корпус целиком.

Ниже — 27 проблем, которые встречаются именно на Kobra Max и его близнеце Anycubic Vyper: у них общие печатающая головка, тензодатчик и материнская плата. Общие болезни FDM-печати (паутинка, коробление, засоры) вынесены в отдельные гайды — ссылки в конце. Здесь только то, что ломается конкретно в этой машине, с причинами и пошаговым лечением.

1. «Auto leveling sensor abnormal» — почти всегда шлейф печатающей головки

Самая частая ошибка на этой машине: «Auto leveling sensor abnormal, please check it and wiring!» — сбой датчика автокалибровки. Калибровка обрывается на произвольной точке, а рядом обычно есть второй симптом: подсветка в головке мигает или гаснет при движении по оси X, иногда добавляется ошибка температуры хотенда. Всё это — один и тот же плоский шлейф, который ломается от постоянных изгибов.

Диагностика занимает минуту. Не грея принтер, нажмите на сопло металлическим инструментом: внутри головки должен загореться красный индикатор — так описывает проверку сам Anycubic. Если индикатор мигает, когда вы шевелите жгут, — контакт нестабилен.

1. Снимите кожух головки (это не аннулирует гарантию) и переподключите разъём тензодатчика — он слева на плате внутри головки.
2. Проверьте главный шлейф на обоих концах: вытащите и вставьте заново, зафиксируйте стяжкой на металлической пластине, как в инструкции Anycubic.
3. Пошевелите жгут при включённом принтере и следите за индикатором. Реагирует — жилы надломлены у разъёма.
4. Радикальное лечение владельцев: отрезать последние 2–3 см шлейфа и обжать новый разъём IDC на 16 контактов (FC-16P). У людей это разом убирало ошибку датчика, мёртвую подсветку и ошибку температуры хотенда.
5. Если ошибка появилась после разборки — проверьте, до конца ли защёлкнут кожух головки: перекошенная крышка пережимает шлейф.

2. Тензодатчик молчит: когда виноват сам датчик, а когда плата внутри головки

Если индикатор не загорается ни при каких манипуляциях с проводкой, цепочка замен такая: тензодатчик → плата внутри печатающей головки → главный шлейф. Владельцы Kobra Max и Vyper проходят её именно в этом порядке, и у части людей после замены датчика ошибка остаётся — тогда виновата маленькая плата внутри головки. Хорошая новость: узлы у Vyper и Kobra Max одинаковые, поэтому запчасти ищутся по обеим моделям.

3. Сопло — это и есть щуп: после замены сопла калибровка врёт

В прошивке Kobra Max включён режим NOZZLE_AS_PROBE: тензодатчик ловит момент, когда сопло коснулось стола. Поставили сопло другой длины или другой хотенд — сместилась вся геометрия, и автокалибровка либо останавливается, либо давит соплом в стекло. Лечится выставлением высоты сопла относительно кожуха датчика: винт под крышкой головки, дальше повторная автокалибровка.

4. Автокалибровка останавливается на третьей-четвёртой точке

Голова опускается, пищит и встаёт. Кроме шлейфа есть вторая причина, о которой мало кто пишет: новая пластина стола тоньше штатного стекла. Сопло просто не доходит до неё в пределах хода датчика, и прошивка считает это отказом. Сравните высоту пакета: штатное стекло Kobra Max — 410×430 мм, и если вы положили на стол тонкую сталь без подложки, подложите под неё магнитное основание или проставки.

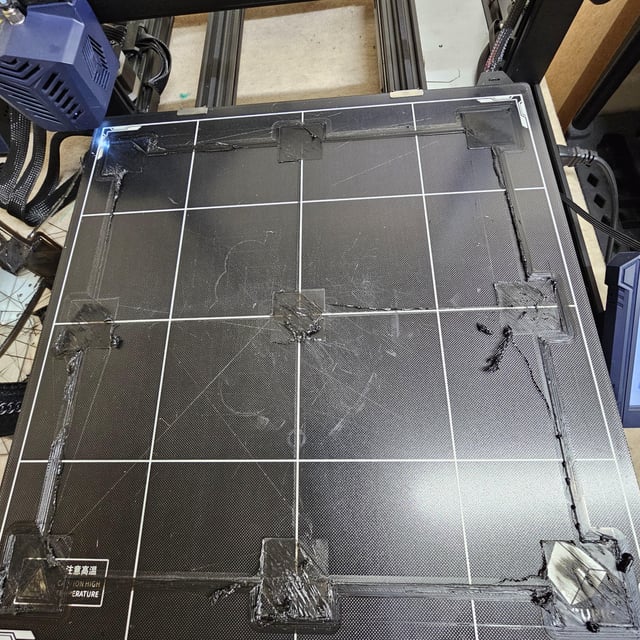

5. Карта стола гуляет на 1,2–1,8 мм: 25 точек на 400 миллиметров

В прошивке жёстко задана сетка 5×5 — те самые 25 точек LeviQ. На поле 400×400 мм это одна точка на каждые 100 мм: между ними прошивка просто интерполирует. Владелец, который переводил Kobra Max на Klipper и снимал полную карту, получил разброс 1,2 мм после выравнивания портала и 1,8 мм до него. Стекло при этом почти всегда слегка покороблено — люди меняли пластину дважды и получали ту же картину.

1. Прогрейте стол до рабочей температуры и дайте ему 5–10 минут выстояться, только потом запускайте калибровку.
2. Прогрейте стол до 100 °C, ослабьте винты крепления пластины, дайте металлу распрямиться и затяните заново — приём из сообщества, который убирает часть перекоса.
3. Проверьте стекло линейкой на просвет: покоробленную пластину никакая сетка не спасёт.
4. Печатайте крупные плоские детали ближе к центру, а не на весь стол.
5. Хотите увидеть свою карту высот в виде 3D-поверхности — загрузите её в наш визуализатор карты стола.

6. Портал X провисает в центре — «седло» на карте высот

Ось X — обычный алюминиевый профиль 2020 длиной больше 400 мм. Под весом каретки он гнётся, и в тесте Notebookcheck это дало седловидное искажение карты: по краям стола прогиб минимальный, в центре — максимальный. Тензодатчик честно записывает прогиб в сетку, поэтому первый слой в середине то размазан, то недодавлен.

Радикально это лечится только жёсткостью: раскос от верхней перекладины к задней стойке, второй профиль на ось X или облегчение головки (переход на лёгкий хотенд). Программно — увеличением плотности сетки в любительской сборке прошивки.

7. Стол расширяется почти на миллиметр при нагреве

Алюминиевая плита 400×400 мм при нагреве до 60 °C расширяется почти на миллиметр — это замеряли в тесте Notebookcheck. Отсюда классическая жалоба: «холодная калибровка прошла нормально, а на печати сопло скребёт по столу». Правило простое: калибровать только на прогретом столе и при той температуре, с которой будете печатать. Разные материалы — разные карты, и это не паранойя, а физика.

8. Карта есть, а первый слой кривой: в стартовом G-коде нет M420 S1

Сохранённая карта высот не применяется автоматически, если слайсер её не включил. В стартовом G-коде Cura, PrusaSlicer и OrcaSlicer по умолчанию нет команды M420 S1 — и принтер печатает по «плоскому» столу, будто калибровки не было. Добавьте M420 S1 сразу после G28, и половина претензий к LeviQ исчезает. Как собрать нормальный профиль под свою машину — в нашем гайде по OrcaSlicer.

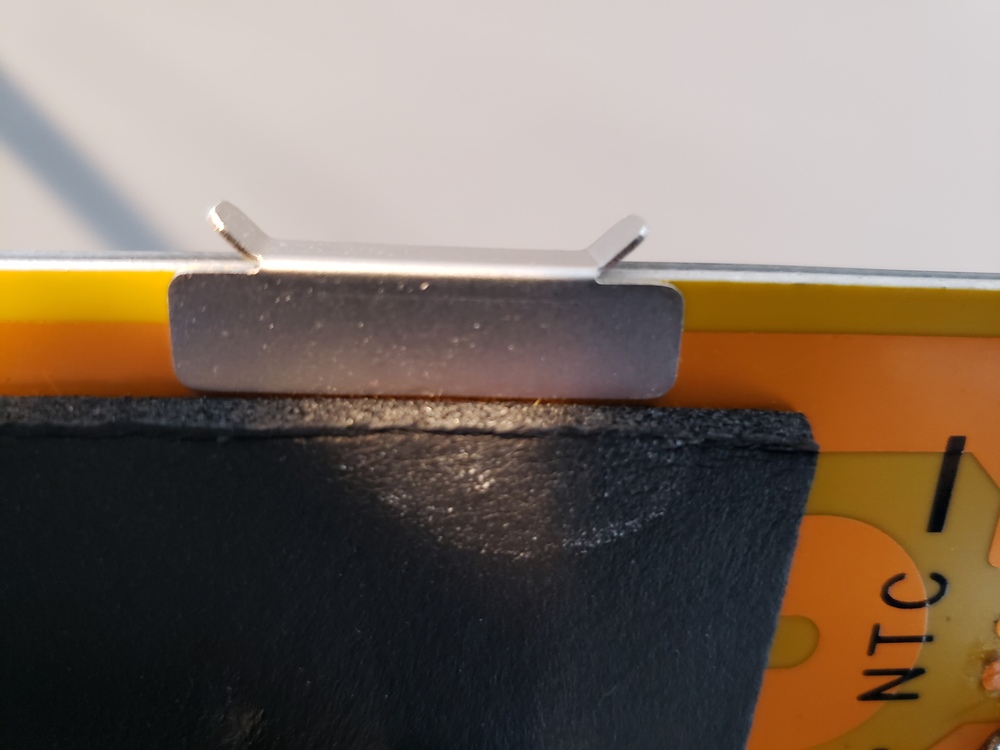

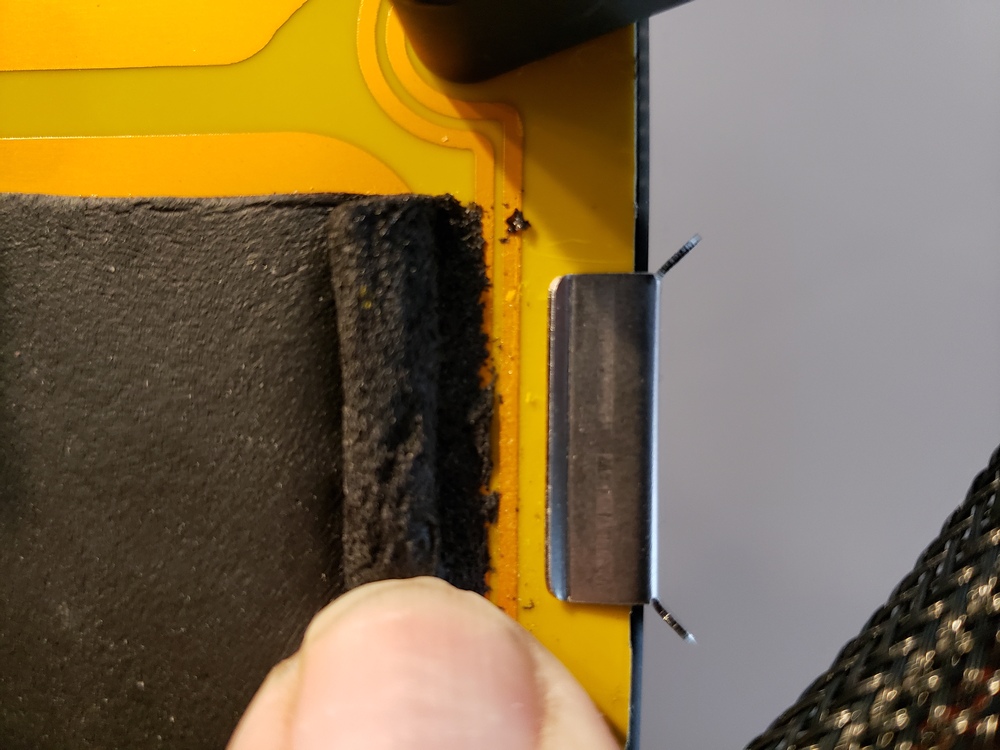

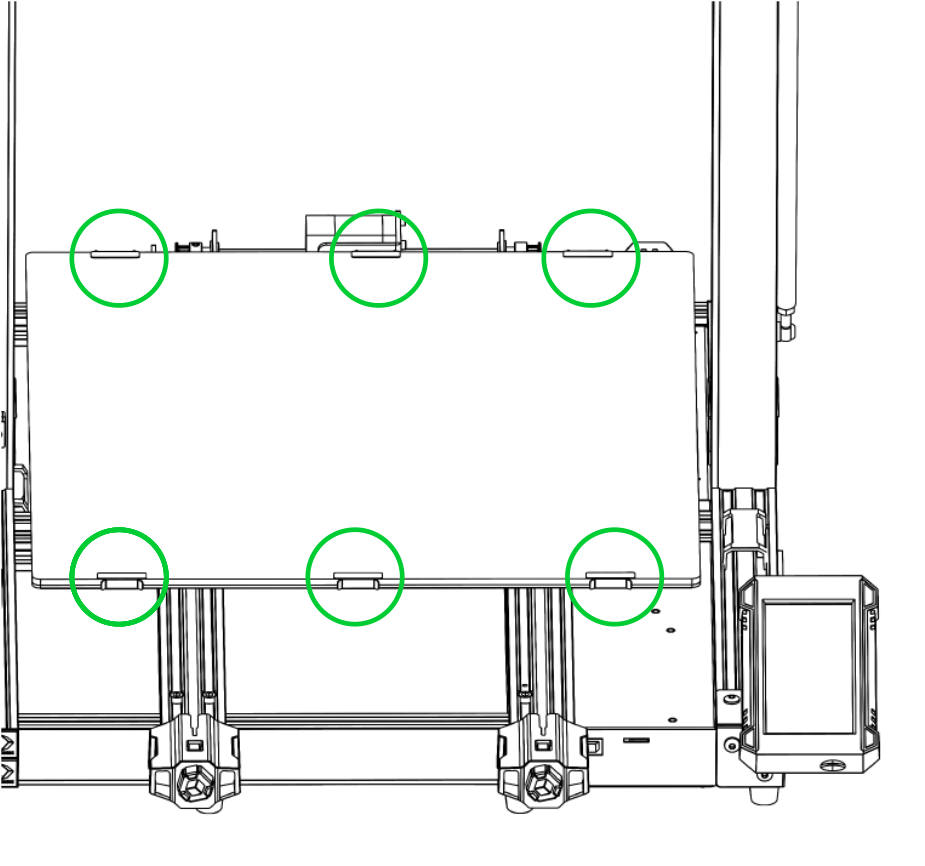

9. Клипсы стекла, поставленные по бокам, убивают материнскую плату

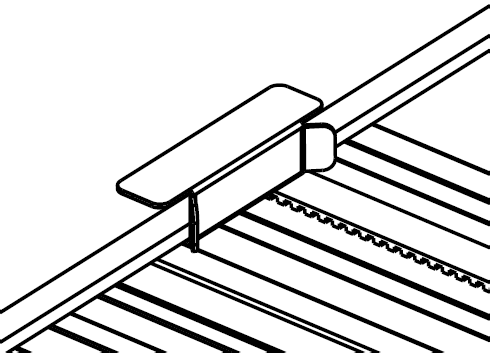

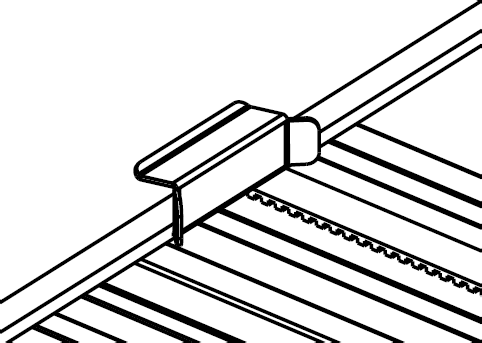

Самая дорогая ошибка Kobra Max, и о ней почти никто не предупреждает. Стекло держат шесть металлических клипс. Anycubic на схеме ставит их только по переднему и заднему краю, широкой стороной вверх. Если поставить клипсу на боковую кромку — а тем более широкой стороной вниз — металл ложится прямо на печатную плату нагревателя под столом и цепляет дорожку 24 В.

Поверхность стола нигде не заземлена и изолирована от рамы, поэтому весь стол оказывается под 24 вольтами от мощного источника. Результат описал инженер-электронщик, разобравший свою машину: принтер умер с сообщением об ошибке термистора стола, при этом сам термистор и нагреватель звонились исправно. Сгорела материнская плата. Полный разбор случая — с фотографиями клипсы над дорожкой.

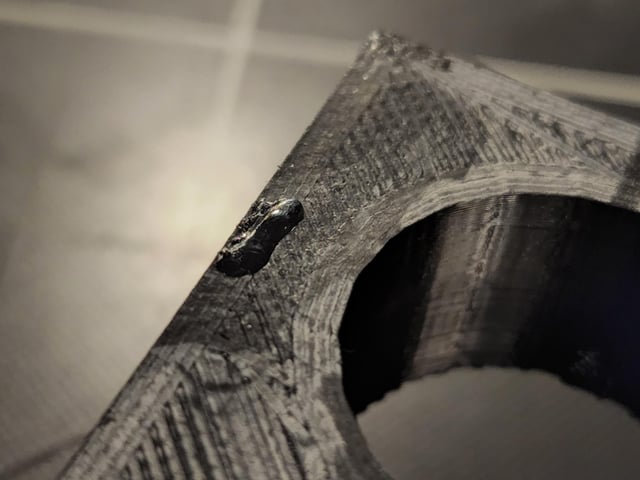

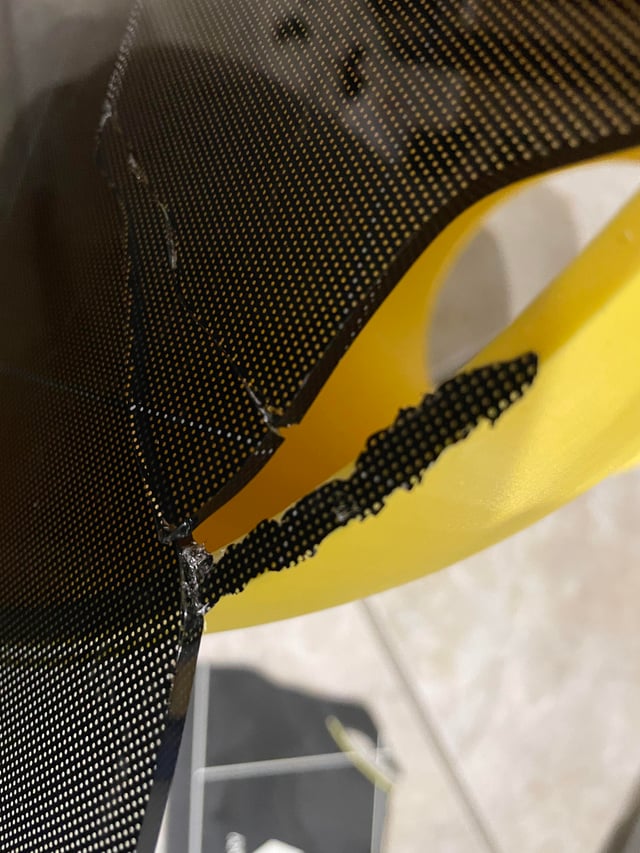

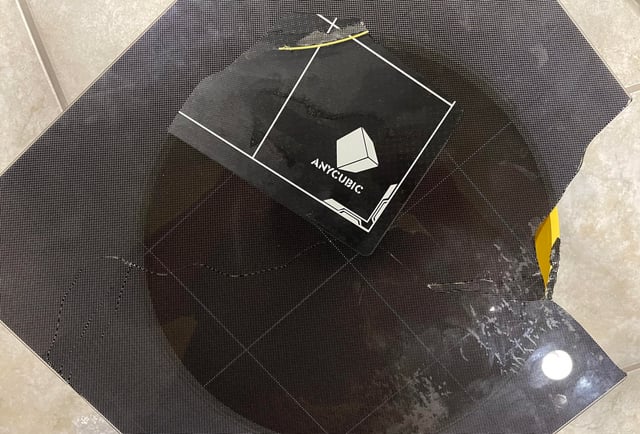

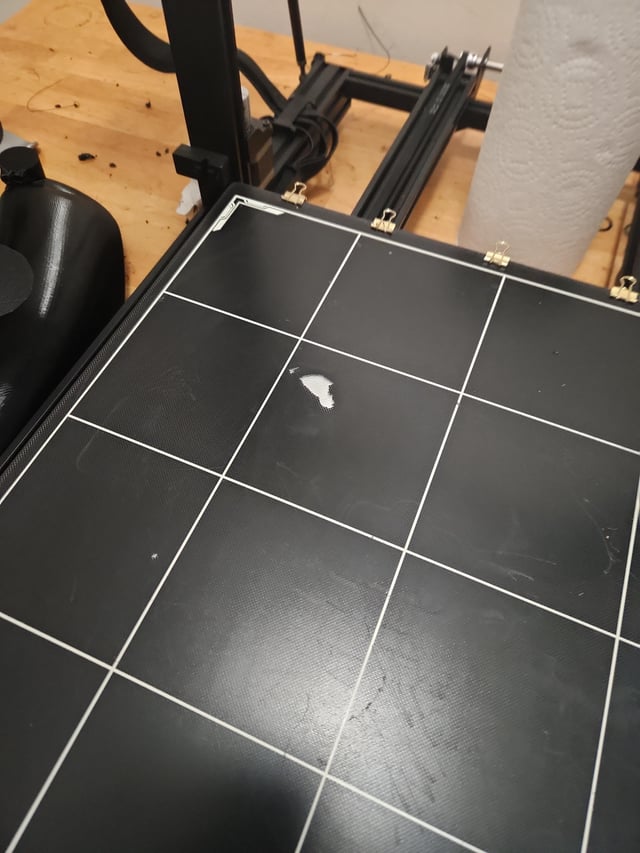

10. Стекло с карбидом кремния скалывается вместе с деталью

Штатное покрытие держит слишком хорошо. Пока деталь горячая, снимать её нельзя: PLA и PETG вырывают куски покрытия, а иногда раскалывают и само стекло. Anycubic в собственном материале признаёт минус: деталь снимается только после полного остывания, а это от получаса до часа, для крупных моделей — дольше. Владельцы Kobra Max описывают и разлетевшееся стекло, спёкшееся с деталью, и «лысые» кратеры посреди стола.

• Дождитесь полного остывания стола — деталь отщёлкнется сама. Не поддевайте металлическим шпателем.
• Для PETG используйте клей-карандаш как разделитель: он не столько держит, сколько мешает намертво спечься со стеклом.
• Немного снизьте температуру стола для PLA: перегретое стекло держит сильнее.
• Если кратеры уже есть — печатайте мимо них или переходите на магнитную пружинную сталь с PEI 420×420 мм: у владельцев после замены уходят и сколы, и половина проблем с первым слоем.

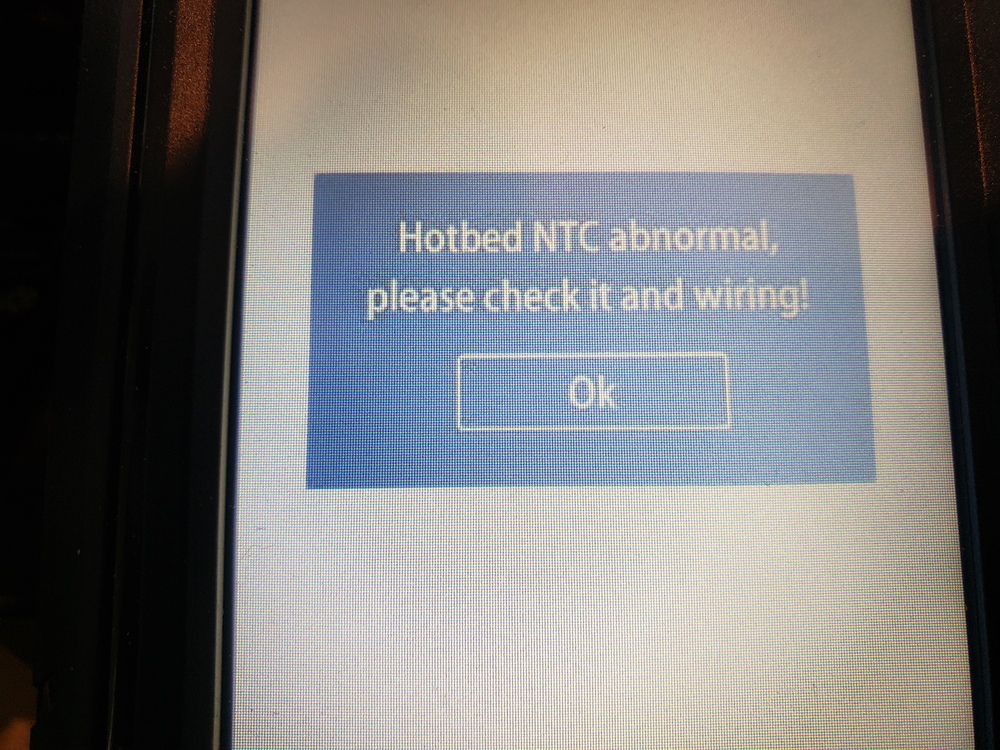

11. «Hotbed heater abnormal» и «Hotbed NTC abnormal»: провода стола

Стол Kobra Max ездит по оси Y вместе с толстым жгутом, и провод ломается ровно в месте изгиба. Отсюда два сообщения: «Hotbed heater abnormal, please check it and wiring!» — отказ нагревателя стола, и «Hotbed NTC abnormal, please check it and wiring!» — отказ термистора. Anycubic в официальных инструкциях советует проверить силовой кабель с обеих сторон и сигнальный провод термистора (маркировка T1), а при повреждении изоляции менять стол в сборе.

Есть и вторая причина, чисто программная. В прошивке заданы WATCH_BED_TEMP_PERIOD 120 секунд и THERMAL_PROTECTION_BED_PERIOD 60 секунд: если огромный стол за это время не набрал нужный прирост температуры, прошивка объявляет нагреватель неисправным. В холодном гараже при попытке сразу уйти на 100 °C это срабатывает на исправной машине. Грейте ступенчато — сначала 60 °C, потом выше.

12. Люфт гайки Z: полмиллиметра в пластиковой каретке

Гайка ходового винта Z зажата между двумя защёлкивающимися пластиковыми половинками, и в защёлке остаётся зазор около 0,5 мм. Портал может проседать и подниматься на эти полмиллиметра — и точки автокалибровки уезжают ровно на столько же, что гарантированно ломает первый слой. Симптом-спутник — волны на вертикальных стенках и «плавающая» высота слоя.

Быстрое решение от владельцев — стянуть половинки двумя стяжками, чтобы выбрать зазор. Аккуратнее — напечатать жёсткий держатель гайки. Параллельно уберите люфт роликов эксцентриковыми втулками и подтяните регулировочный винт на задней стороне печатающей головки: это есть в штатной инструкции по сборке.

13. Ремень синхронизации винтов Z провисает — портал перекошен

Два винта Z связаны одним ремнём, а автоматического выравнивания портала в прошивке нет — параметр Z_STEPPER_AUTO_ALIGN в исходнике выключен. Значит, любое проскальзывание ремня или ослабший шкив остаются с вами навсегда: одна сторона портала ниже другой, и сетка компенсирует это лишь частично.

1. Опустите портал вниз, обесточьте принтер.
2. Ослабьте винты шкивов на обоих ходовых винтах Z.
3. Выставьте обе стороны портала на одинаковом расстоянии от стола — меряйте линейкой от стола до нижней грани профиля X слева и справа.
4. Натяните ремень и затяните шкивы, следя, чтобы стороны не разъехались.
5. Прогоните автокалибровку заново и сравните карту: перекос должен уменьшиться.

14. Ось Z уходит вверх посреди печати

Редкий, но очень болезненный баг: после десятков нормальных слоёв головка резко поднимается на несколько миллиметров и продолжает печатать в воздух. Владельцы описывают и скачок на 5 мм на глазах, и вариант, когда Z начинает двигаться примерно на одну десятую нужной высоты. Характерная деталь: если тут же отменить печать и запустить тот же файл заново, всё идёт нормально — значит, сопло не забито.

1. Проверьте, что оба мотора Z подключены правильно и оба реально крутятся — у одного из владельцев на второй машине это оказалось причиной.
2. Обновитесь до 2.8.7: в ранних версиях чинили ненормальную парковку Z после разблокировки моторов и восстановление после сбоя питания.
3. Запустите печать через хост-программу (OctoPrint, Pronterface) и следите за координатой Z в логе: так видно, кто врёт — прошивка или механика.
4. Проверьте, не задевает ли жгут за портал: механический рывок на большой высоте даёт похожую картину.

15. Принтер не паркует Z и печатает с той высоты, где стоял

X и Y паркуются, а Z — нет: печать стартует с текущей высоты, то есть либо в воздухе, либо соплом в стекло. Две типовые причины. Первая — стартовый G-код без G28: слайсер просто не просит парковку. Вторая — оптический концевик Z, который прошивка видит постоянно сработавшим: в щель попал мусор или флажок погнут. Проверьте обе, прежде чем грешить на тензодатчик.

16. Натяжители ремня Y изнашиваются и рвут ремень

Узел натяжителя Y на Kobra Max — пластиковая шестерня GT2 на маленьком подшипнике, надетом на стальную ось. Владелец, у которого пошли сильные сдвиги слоёв по Y, разобрал натяжители и нашёл разбитые подшипники; до этого узел «щёлкал» всё громче, а закончилось всё оборванным ремнём. Если ваш стол при движении цокает — это не норма.

Разберите натяжители, замените подшипники или узел целиком, проверьте натяжение ремня: он должен звучать глухо, без провисания. Заодно осмотрите ролики — POM стирается и добавляет люфт. Если сдвиги слоёв остались, разбор причин у нас в гайде по сдвигу слоёв и эху.

17. Люфт стола по оси Y: официальная втулка вала

Стол ездит по валам на втулках, и зазор растёт по мере износа. Проблема настолько типовая, что Anycubic выпустил отдельную официальную инструкцию по установке втулки вала оси Y — это заводской ретрофит, а не самоделка. Проверка простая: возьмитесь за края стола и покачайте. Есть ощутимый люфт — ставьте втулку и подтягивайте шестигранный эксцентрик справа от стола до тех пор, пока стол не начнёт ходить плавно и без качания.

18. Ось произвольно переходит на половинные шаги

Экзотический, но задокументированный случай: после случайного числа слоёв деталь начинает «сжиматься» вдвое по одной оси — чаще по Y, иногда по Z. Ремни натянуты, посторонних звуков нет, драйверы холодные, скорость всего 40 мм/с. Похоже на потерю сигнала микрошага. Драйверы TMC2209 и TMC2208 на Kobra Max впаяны в плату, переткнуть их нельзя, поэтому остаётся проверять разъёмы моторов: Anycubic заливает их красным герметиком, и под ним контакт бывает неплотным. Если повторяется — плату меняют.

19. Боуден выскакивает из фитинга, а PTFE горит выше 250 °C

Два независимых, но одинаково частых отказа подачи. Первый: цанга PC4 перестаёт держать трубку, боуден вылезает, экструдер крутит вхолостую. Владельцы жалуются, что клей и стяжки не помогают — помогает новая цанга и ровно подрезанный конец трубки, вставленный до упора. Часть машин приезжает с завода с изначально неправильно установленной трубкой.

Второй: в штатном хотенде есть PTFE-вкладыш. Выше примерно 250 °C он деградирует, крошится и превращается в чёрный нагар — люди разбирали хотенд и находили внутри плотную чёрную массу, которую уже не пробить. Для PLA, PETG и ABS это не проблема, а вот поликарбонат и нейлон требуют цельнометаллического хотенда. Общая методика прочистки — в нашем гайде по засорам сопла.

20. Филамент не доходит до сопла: лимит 200 мм за раз

В прошивке стоит EXTRUDE_MAXLENGTH 200 — больше 200 мм за одну команду принтер не выдавит. У Kobra Max боуден-трубка длинная, поэтому загрузка через меню превращается в многократное нажатие «выдавить». Это не поломка, а настройка: в любительской сборке лимит поднят до 800 мм, чтобы прогнать пруток на всю длину за один раз.

21. Датчик филамента ставит печать на паузу без причины

Сообщение «The filament is insufficient, or the filament sensor is malfunctioning» — недостаточно филамента или неисправен датчик — вылезает при полной катушке. Механический датчик и его проводка сделаны дёшево, а замена по гарантии часто ничего не меняет: новый начинает ставить печать на паузу примерно раз в час. Побочный эффект — застывшие натёки на модели и пропуски в слоях после каждой паузы.

1. Разберите датчик и аккуратно подогните контактную пластину, которая упирается в филамент, — рабочий приём владельцев.
2. Проверьте траекторию прутка: катушка сбоку заставляет филамент изгибаться, и он трётся о датчик.
3. Перенесите датчик ближе к экструдеру на печатном кронштейне и удлините кабель — популярная доработка.
4. Если ничего не помогает, датчик отключают: контроль остатка при этом ложится на вас.

22. Штатная прошивка: 25 точек, шаг 0,05 мм и никакого M600

Kobra Max работает на сборке Marlin 2.0.x, исходник которой Anycubic выложил открыто. Оттуда видно ограничения: сетка 5×5, минимальный шаг микроподстройки Z — 0,05 мм, команды смены филамента M600 нет, лимит выдавливания 200 мм. Последняя версия 2.8.7 вышла 15 июля 2022 года, и с тех пор прошивка не обновлялась.

Смысл обновиться всё равно есть: история версий — это список реальных багов. В 2.7.4 чинили вытекание филамента на паузе, восстановление после сбоя питания и ненормальную парковку Z; в 2.8.1 — регулировку Z-offset и обработку перегрузки мотора экструдера; в 2.8.5 и 2.8.6 — нулевую целевую температуру во время калибровки и при загрузке филамента; в 2.8.7 — защиту стола по времени и температуре.

Альтернатива — любительская сборка Marlin: сетка 7×7 (49 точек), шаг микроподстройки 0,01 мм, поддержка M600, лимит выдавливания 800 мм и поднятая до 120 °C максимальная температура стола. Важная оговорка: проект не обновлялся с ноября 2023 года, писался под плату Trigorilla Pro A V1.0.4 и на поздних платах может не заработать. При переходе со штатной прошивки автор требует дважды отправить M502, затем M500 и заново выполнить автокалибровку.

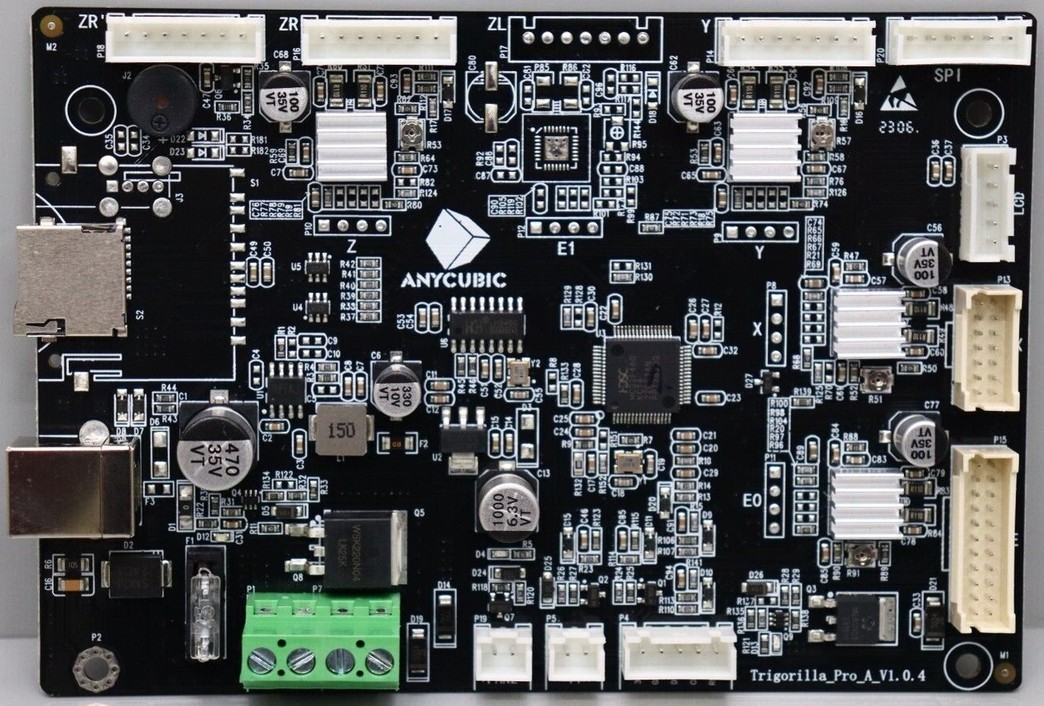

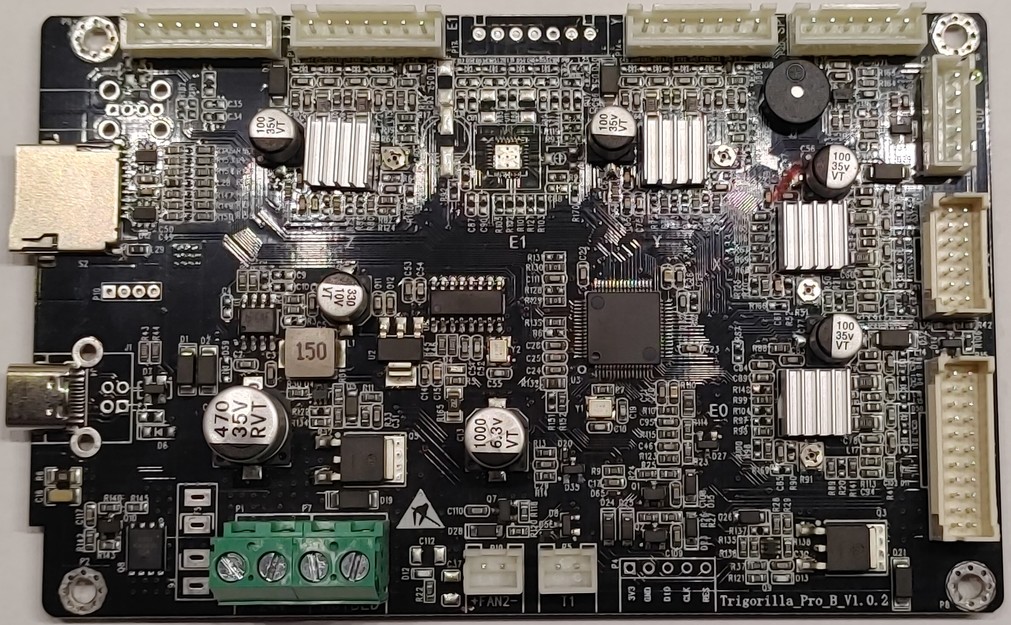

23. Две разные платы под одним именем: Pro A против Pro B

Ранние Kobra Max собирались на плате Trigorilla Pro A V1.0.4 — той же, что стоит в Kobra, Kobra Plus и Vyper. Позже Anycubic перешёл на Trigorilla Pro B V1.0.2, и как запчасть сейчас чаще приезжает именно она. Прошивки между ними не взаимозаменяемы: люди получают зависание при обновлении или пять писков вместо загрузки. Отличить просто по разъёму: у Pro A квадратный USB-B, у Pro B разъём другого типа — в разных партиях встречаются micro-USB и USB-C.

Обе платы построены на процессоре Huada HC32F460 (Cortex-M4, 200 МГц, 192 КБ SRAM, 512 КБ Flash), питаются от 24 В и не имеют Wi-Fi. Драйверы впаяны в плату — заменить их нельзя, только менять плату целиком. Разъёмы и проводка у Pro A и Pro B совпадают, так что физически замена ставится, но прошивку надо брать под новую ревизию.

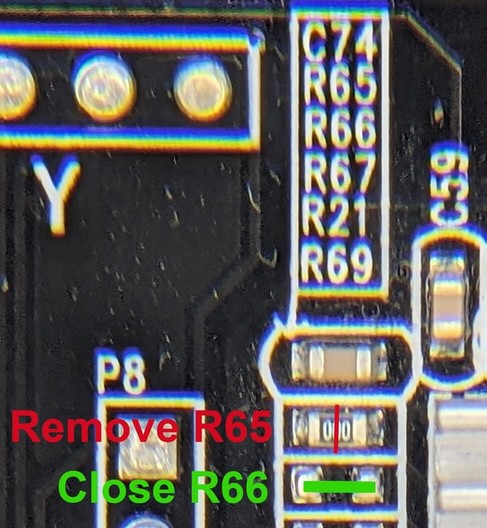

24. Klipper на Kobra Max: резистор R65, частота и мёртвый экран

Переход на Klipper — самый популярный способ вытащить из этой машины нормальное качество, но у него есть три подводных камня, на которых люди теряют дни. Первый: на плате Pro A нужно перенести резистор R65 на место R66 — либо использовать форк Catboat, который решает вопрос с TMC-драйверами программно, без паяльника. Pro B заводится с ванильным Klipper без правок.

Второй камень — параметры сборки. Для Pro A выбирают последовательный порт на выводах PA3 и PA2 и частоту 200 МГц, для Pro B — PA15 и PA09 при 168 МГц. Это параметры сборки прошивки, а не паспортная частота процессора. Перепутанная частота даёт непредсказуемое поведение датчиков: владелец, ставивший BLTouch, потратил три дня именно на это. Третий камень — штатный сенсорный экран после перехода не работает, управлять придётся через веб-интерфейс.

25. Принтер представляется хосту как «Anycubic Viper»

Подключаете Kobra Max к OctoPrint или Pronterface, а машина называет себя Viper. Это не подделка и не сбой: в официальном исходнике прошивки параметр CUSTOM_MACHINE_NAME так и записан — «Anycubic Viper». Прошивку собрали на базе конфигурации Vyper и не переименовали. Побочная польза от этого родства практическая: хотенд, тензодатчик и плата у двух моделей общие, а значит, запчасти можно искать по обеим.

26. 180 мм/с существуют только на коробке

Паспортная скорость — до 180 мм/с. В тесте Notebookcheck первые дефекты стенок появились на скорости чуть выше 140 мм/с, а на 150 мм/с в стенках уже были дырки. Причина в прошивке: максимальные ускорения заданы как 700 мм/с² по X и 600 мм/с² по Y при печатном ускорении 800 мм/с². Разогнать стол 400×400 мм с такими цифрами просто некуда — принтер полжизни едет в разгоне и торможении.

Рабочий режим для этой машины — 50–80 мм/с на качество и до 100–120 мм/с на черновики. Поднимать ускорения без усиления рамы бессмысленно: получите эхо и сдвиги слоёв. Если стенки уже «звенят», проверьте себя по разбору эха и сдвига слоёв.

27. ABS, нейлон и открытая рама: где реальный потолок

По паспорту стол Kobra Max греется до 90 °C, в прошивке лимит выше — 110 °C, и профиль ABS в прошивке задан так же: 240 °C сопло, 110 °C стол. На практике мешает не прошивка, а физика: прогрев с 20 до 60 °C занимает около пяти минут, по краям стола полоса шириной около пяти сантиметров заметно холоднее, корпуса нет, а крупная деталь из ABS на сквозняке отрывается от стола. Нейлон и поликарбонат упираются ещё и в PTFE-вкладыш хотенда.

Практический вывод: ABS печатать можно, но небольшими деталями ближе к центру стола и в самодельном коробе. Для нейлона и поликарбоната нужен цельнометаллический хотенд, а вместе с ним — нормальная вытяжка: почему это не «перестраховка», разобрано в гайде про испарения и вентиляцию.

Справочник сообщений об ошибках Kobra Max

Kobra Max показывает не цифровые коды, а текстовые сообщения — часть из них приходит из фирменного интерфейса, часть напрямую из Marlin. Ниже — те, что реально встречаются владельцам, с расшифровкой и первым шагом.

Профилактика: что проверять раз в месяц

• Пошевелить шлейф печатающей головки при включённом принтере: подсветка не должна мигать.
• Осмотреть жгут стола в точке изгиба — там ломается провод нагревателя.
• Проверить, что клипсы стекла стоят только спереди и сзади, широкой стороной вверх.
• Покачать стол руками и печатающую головку: люфта быть не должно.
• Послушать натяжители ремня Y — щелчки означают разбитые подшипники.
• Почистить сопло от нагара: на этой машине оно работает щупом автокалибровки.
• Прогнать автокалибровку на прогретом столе и сравнить с прошлой картой.
• Полный порядок обслуживания — в нашем гайде по обслуживанию 3D-принтера.

Общие проблемы 3D-печати

Кроме своих собственных болячек Kobra Max болеет всем тем же, чем любой FDM-принтер. Эти темы мы разобрали отдельно и подробно — по каждому принтеру дублировать их бессмысленно:

• Первый слой не липнет или задирается — Z-offset, температура, подготовка поверхности.
• Засоры сопла и тепловой срыв — холодная протяжка, разборка хотенда, профилактика.
• Паутинка и волоски — откаты, температура, сушка пластика.
• Коробление и отрыв углов — критично для крупных деталей на открытой раме.
• Сдвиг слоёв и эхо — ремни, ускорения, жёсткость рамы.
• Недоэкструзия и переэкструзия — шаги экструдера, расход, диаметр прутка.
• Сушка пластика — влажный пруток даёт треск, пузыри и ту же паутинку.
• Регулярное обслуживание — что и с какой периодичностью подтягивать и смазывать.

Полезное по теме: сравнение всей линейки Anycubic Kobra — если думаете, на что менять; проблемы Anycubic Kobra 2 — у следующего поколения свои болячки; обзор Kobra 3 Max — прямой наследник по размеру поля; гайд по филаменту Anycubic и калькулятор калибровки экструдера — он пригодится после каждой замены хотенда.
