Деталь отклеивается и загибается: как побороть деформацию при 3D-печати
Полный гайд по борьбе с деформацией (warping) при FDM-печати. Настройки стола, обдув, брим, средства адгезии, закрытая камера — разбивка по материалам и принтерам.
Запустили печать, ушли на час, вернулись — а деталь оторвалась от стола и превратилась в бесформенный комок пластика. Знакомо? Деформация (warping) — одна из самых частых проблем в FDM-печати. Углы загибаются вверх, плоские детали становятся выпуклыми, а крупные модели просто отлетают со стола. В этом гайде разберём почему это происходит и как с этим бороться — для любого материала и любого принтера.
Что такое деформация и как её определить

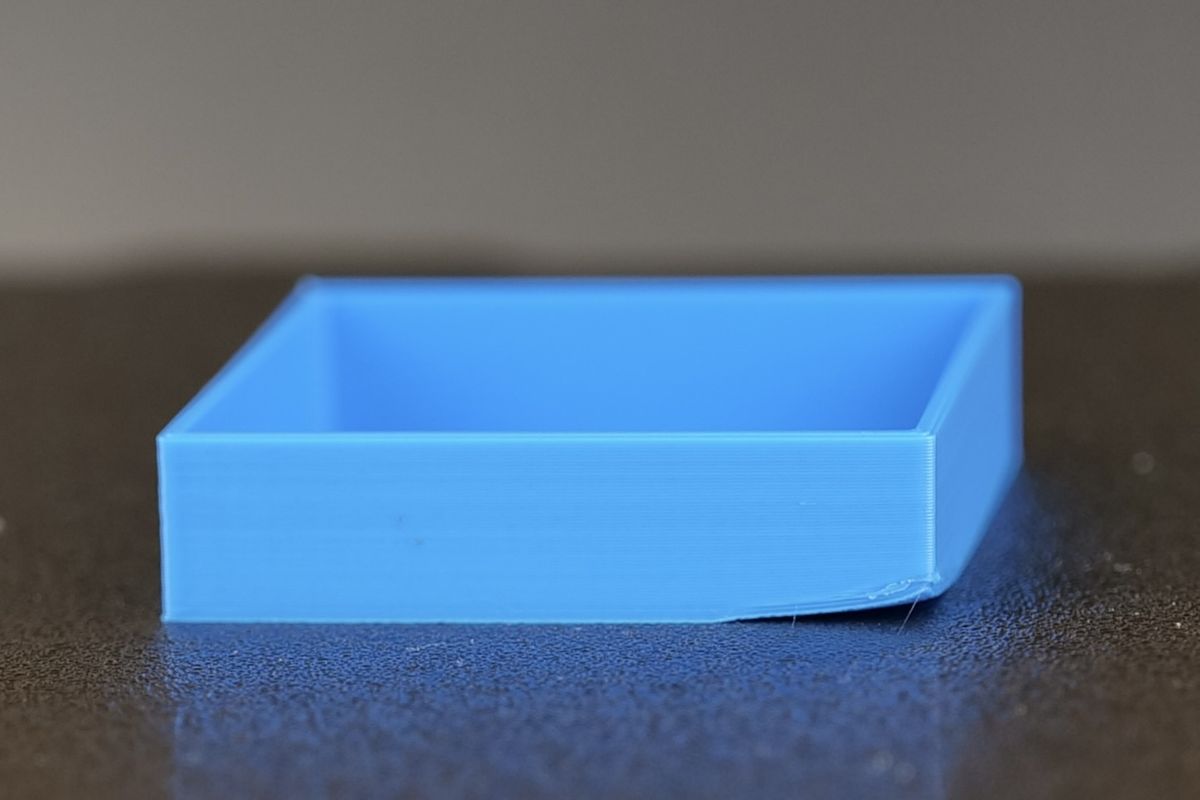

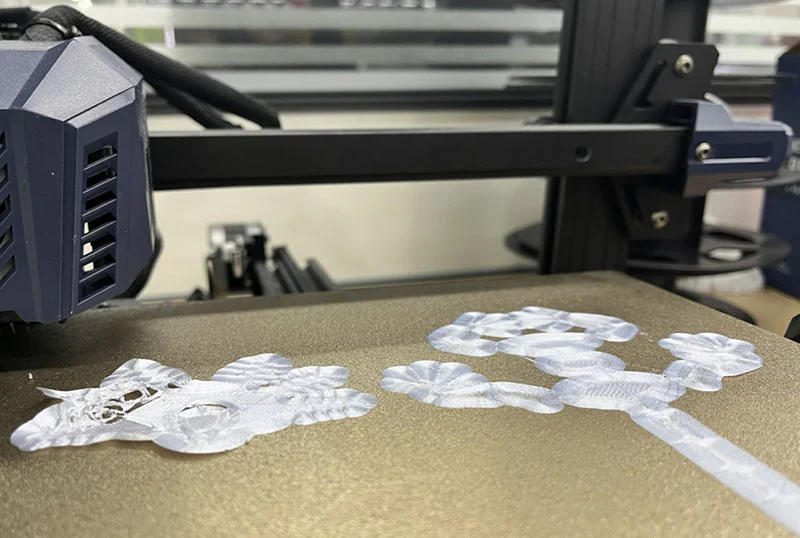

Деформация (warping) — это отслоение и загибание краёв или углов детали от стола во время печати. Механизм простой: термопластик расширяется при нагреве и сжимается при охлаждении. Нижние слои остывают и сжимаются, а верхние ещё горячие — возникает внутреннее напряжение, которое тянет углы вверх. Чем больше деталь и чем сильнее усадка материала, тем хуже.
Причины: почему это происходит
Деформация не появляется случайно — у неё всегда конкретная причина. Обычно это комбинация нескольких факторов. Вот самые частые:
| Причина | Частота | Признак |
|---|---|---|
| Высокая усадка материала (ABS 0.8–1.2%, Nylon 1.0–1.5%) | Очень частая | Углы загибаются симметрично |
| Неравномерное охлаждение (сквозняк, открытая рама) | Очень частая | Деформация с одной стороны |
| Слабая адгезия первого слоя (грязный стол, Z-offset) | Частая | Деталь отклеивается целиком |
| Обдув первых слоёв слишком сильный | Частая | Края первого слоя загибаются |

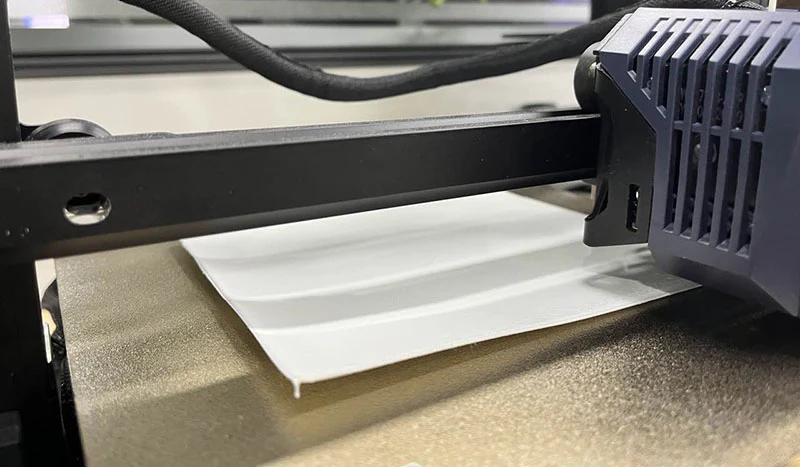

| Высокий % заполнения + большая деталь | Средняя | Крупные плоские детали коробятся |

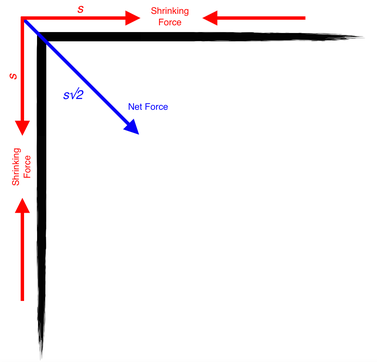

| Острые углы в модели | Средняя | Только углы отрываются |
Настройте температуру стола правильно
Температура стола — первое, что нужно проверить. Каждый материал требует своего диапазона, и ошибка даже в 10°C может быть критичной. Для первого слоя поднимайте температуру на 5–10°C относительно остальных.
- PLA: 55–65°C. Важно: выше 70°C адгезия PLA к PEI-столу снижается
- PETG: 70–85°C. Может прилипнуть к PEI слишком сильно — используйте клей-карандаш как разделитель
- ABS/ASA: 100–120°C. Без прогретого стола крупные детали напечатать невозможно
- Nylon: 70–90°C. Обязательна сушка перед печатью и адгезив (Magigoo PA)
- PC: 110–120°C. Камера 60–65°C обязательна
- Первый слой: +5–10°C к температуре остальных слоёв

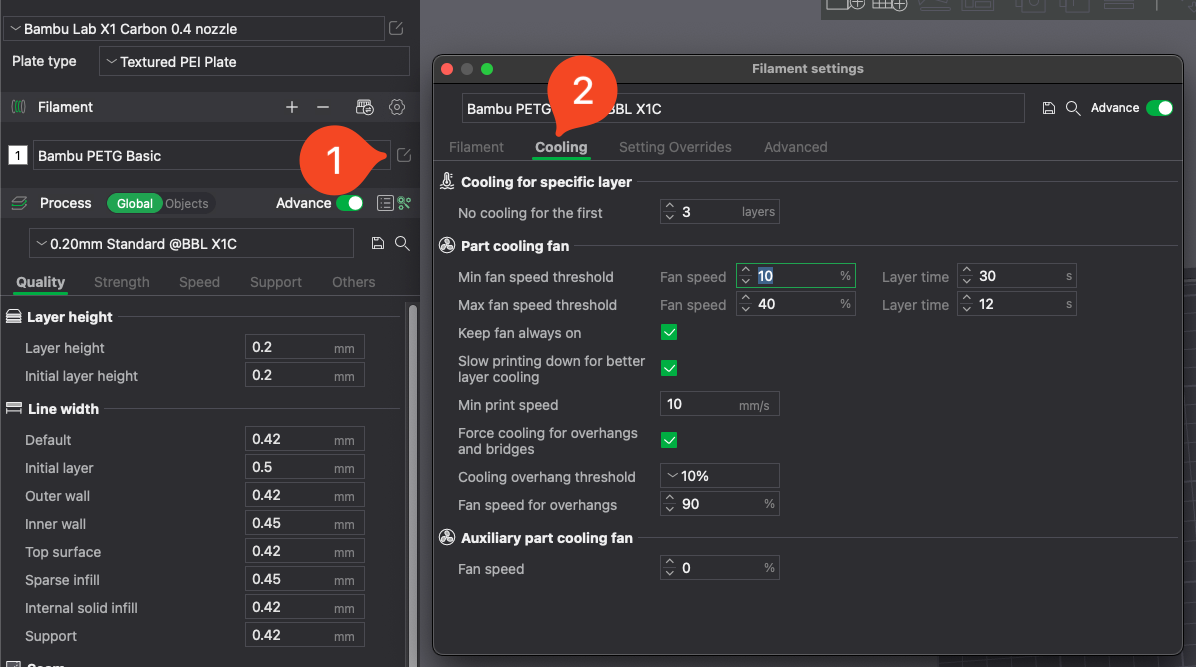

Отключите обдув на первых слоях
Вентилятор охлаждения на первых слоях — это мгновенная усадка и отрыв от стола. Полностью отключите обдув на первые 2–3 слоя для любого материала. Для ABS/ASA — вентилятор выключен всю печать (максимум 10–20% на свесах).
Подготовьте стол и используйте средства адгезии
Чистый стол — основа хорошей адгезии. Жирные отпечатки пальцев, пыль и остатки пластика снижают сцепление. А для проблемных материалов одной чистки недостаточно — нужны специальные средства.
- Протирайте стол изопропиловым спиртом (IPA 90%+) перед каждой печатью
- PEI-стол работает без клея для PLA и PETG. Для ABS/ASA нужен адгезив
- Layerneer Bed Weld — лучший по рейтингам: работает с PLA, ABS, PETG, PC, ASA, нейлоном. Re-wettable — одно нанесение на несколько принтов
- Magigoo — специализированные версии под разные материалы (PA, PC, PP). Тоже re-wettable
- 3DLAC — аэрозоль, нужно наносить после каждого принта. Бюджетный вариант
- ABS-сок (растворённый ABS в ацетоне) — классика для ABS/ASA
- Z-offset: даже 0.02 мм могут решить проблему. Слегка прижмите первый слой сильнее

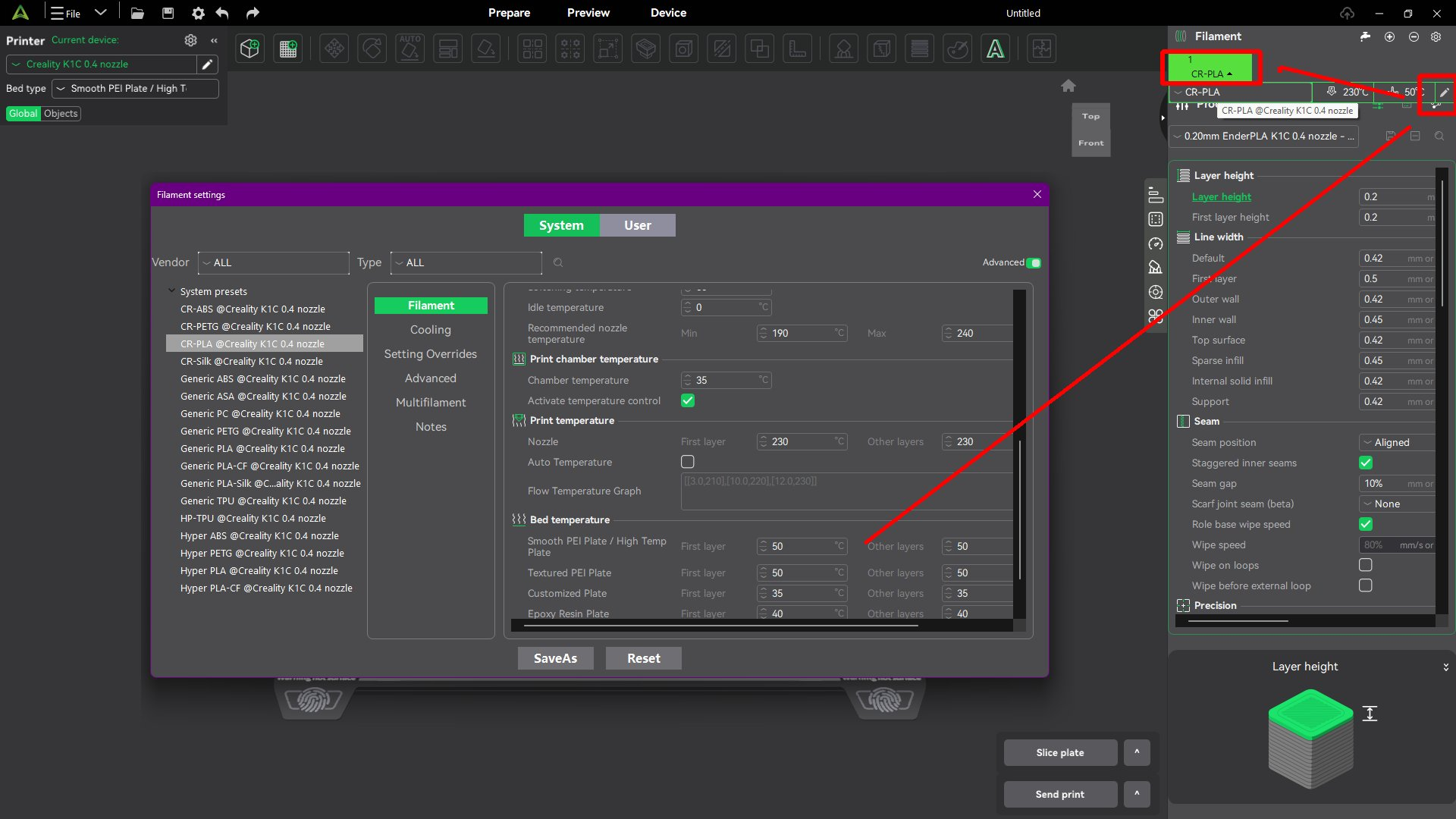

Добавьте брим, mouse ears или рафт
Если настройки стола и адгезив не помогают — увеличивайте площадь контакта детали со столом. Три инструмента по возрастанию: mouse ears → брим → рафт.

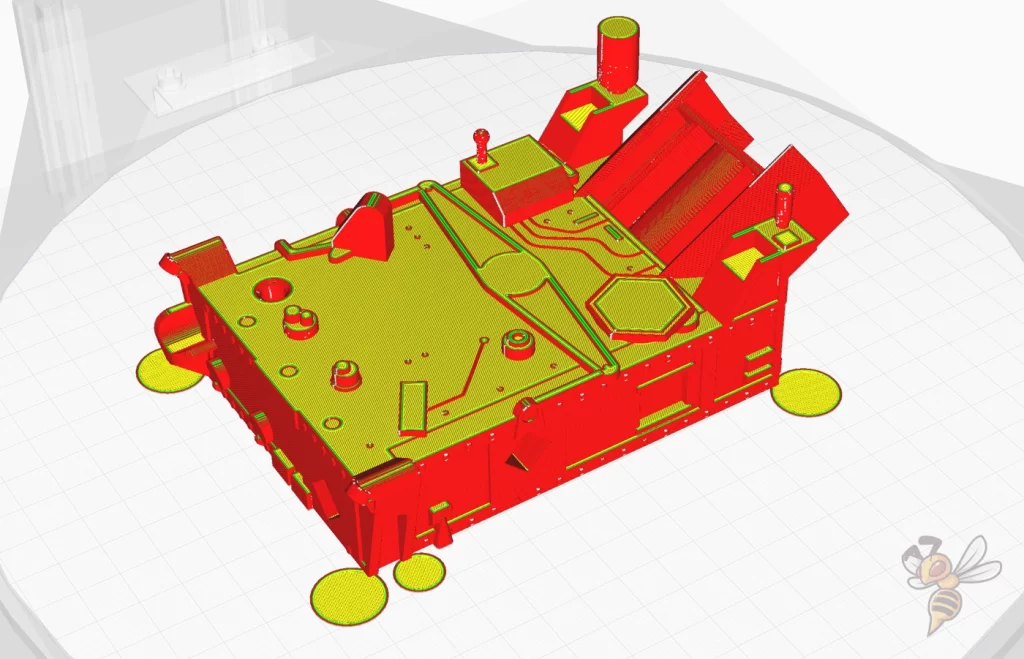

- Mouse ears — маленькие диски (1–2 слоя) на проблемных углах. Расходуют минимум материала, легко снимаются. В Cura — плагин Tab+ (бесплатный), в PrusaSlicer — встроенный Helper Disc

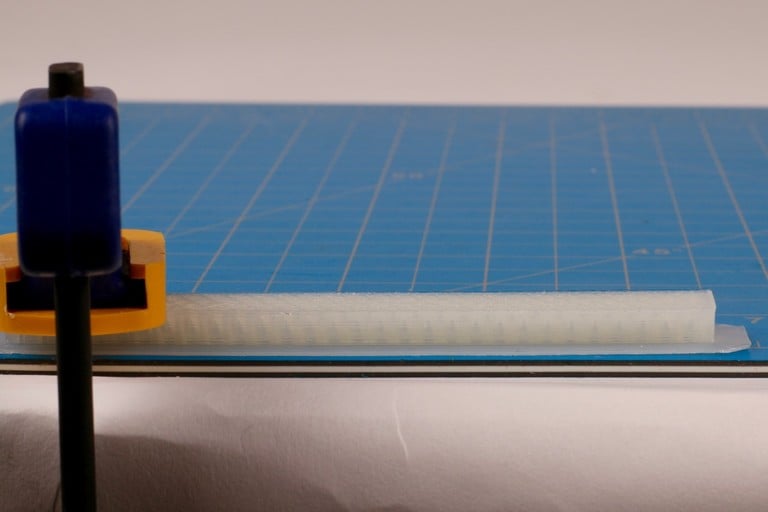

- Брим — плоская юбка вокруг основания (5–10 мм). Зазор 0.1–0.2 мм для лёгкого снятия без потери адгезии
- Рафт — толстая сетка под деталью. Для моделей с минимальным контактом со столом (например, тонкие ножки). Расходует больше всего материала и времени
Используйте закрытую камеру для ABS, ASA и нейлона
Для высокотемпературных материалов закрытая камера — не роскошь, а необходимость. Она поддерживает равномерную температуру вокруг детали (50–65°C) и предотвращает резкое охлаждение. Без камеры крупные детали из ABS/ASA почти невозможно напечатать без деформации.
- Прогрейте камеру 5–10 минут до начала печати
- Целевая температура: 50–65°C для ABS/ASA/PC
- Закройте дверцу и верхнюю крышку
- Печатайте несколько объектов одновременно — они помогают удерживать тепло
- На открытых принтерах (A1, Ender) — DIY enclosure или покупной корпус
Оптимизируйте модель и настройки слайсера
Иногда деформацию можно победить ещё до начала печати — на этапе подготовки модели и настроек слайсера.

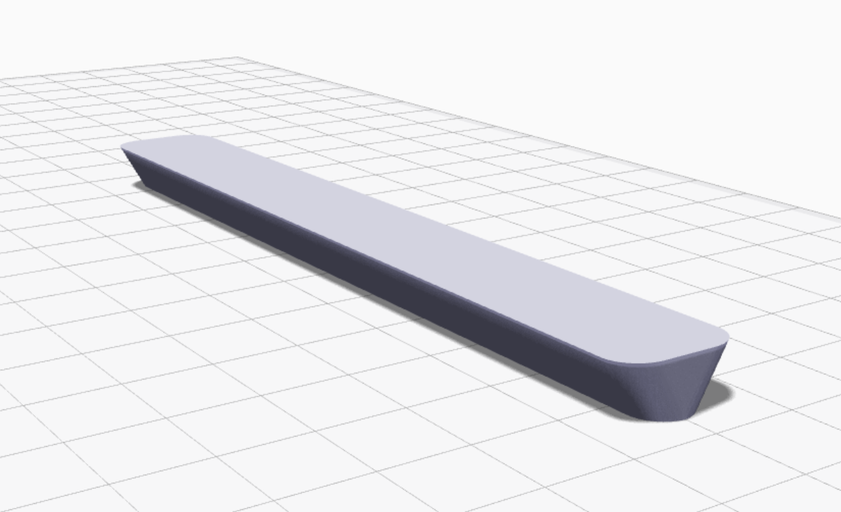

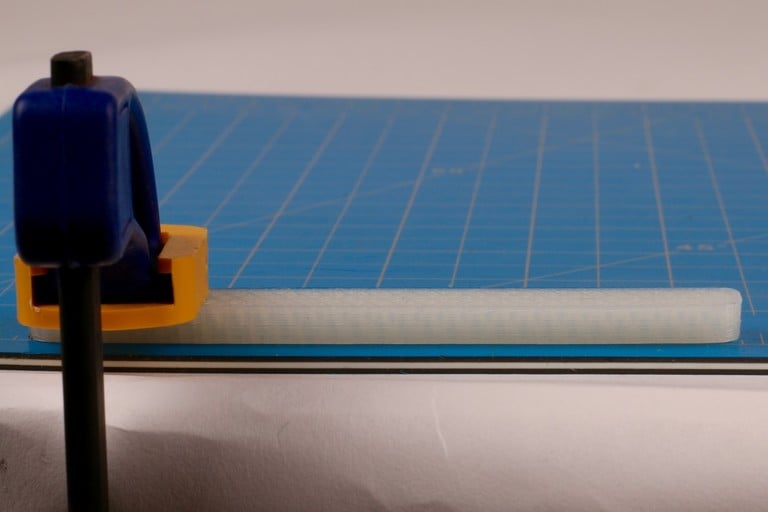

- Скруглите углы модели (филлет от 0.15 мм) — острые углы создают концентрацию напряжений
- Разверните деталь — наибольшая грань должна лежать на столе
- Наклоните плоские детали на 10–15° вместо горизонтального расположения
- Снизьте заполнение до 15–30% — больший объём пластика = больше суммарная усадка

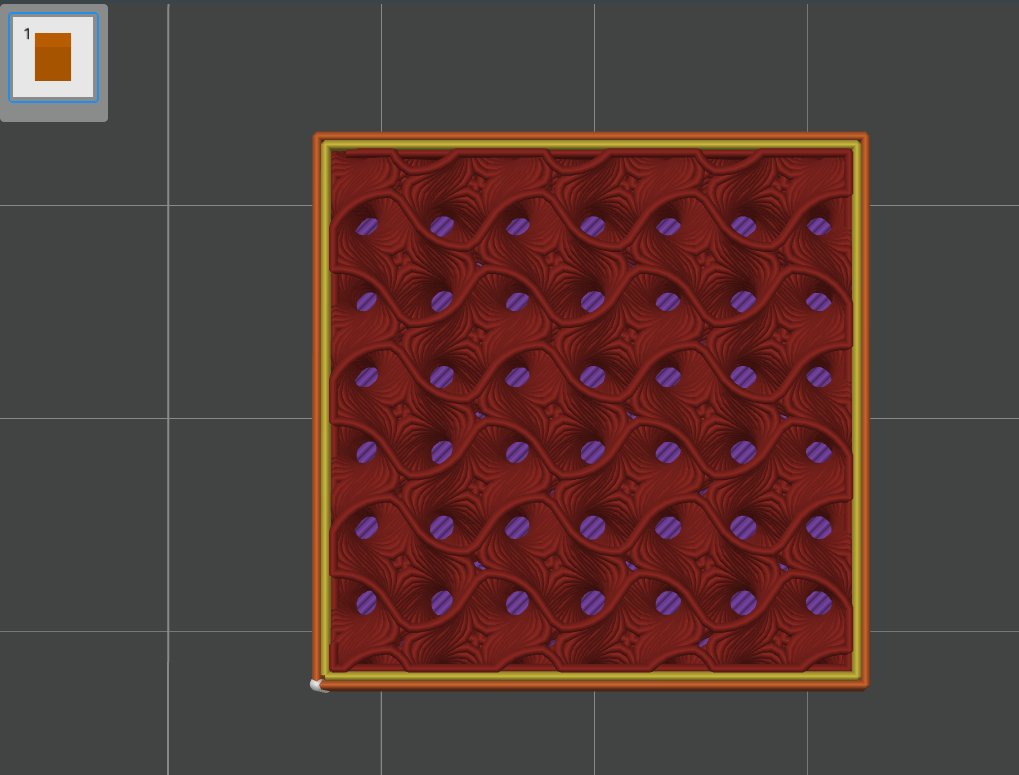

- Замените паттерн заполнения на Gyroid — он распределяет напряжение равномернее, чем прямолинейные паттерны
- Замедлите первый слой до 20–30 мм/с и увеличьте ширину экструзии на 10–20%
Настройки по материалам
Каждый материал ведёт себя по-разному. PLA прощает многое, а нейлон не прощает ничего. Вот сводная таблица с проверенными настройками:
| Материал | Стол | Усадка | Обдув | Камера | Риск |
|---|---|---|---|---|---|
| PLA | 55–65°C | 0.3–0.5% | 0% → 100% после 3 слоёв | Не нужна | Низкий |
| PETG | 70–85°C | 0.4–0.6% | 0% → 50–70% | Не обязательна | Средний |
| ABS | 100–120°C | 0.8–1.2% | 0% (макс 10–20% свесы) | Обязательна 50–65°C | Высокий |
| ASA | 100–110°C | 0.7–1.0% | 0–10% | Обязательна | Высокий |
| Nylon | 70–90°C | 1.0–1.5% | 0% | Рекомендуется 50–65°C | Очень высокий |
| PC | 110–120°C | 0.5–0.7% | 0% | Обязательна 60–65°C | Высокий |
Нюансы по принтерам
Большинство советов выше универсальны, но у конкретных принтеров есть свои особенности.
Bambu Lab (P1S, P2S, X1C, A1)
- P1S/P2S/X1C — закрытая камера, отлично для ABS/ASA из коробки. Настройка chamber temperature в Bambu Studio: 60°C для крупных деталей
- A1 — открытая рама. Для ABS нужен DIY enclosure или покупной корпус (eSUN, Creality)
- PEI-столы Bambu (Cool Plate, Engineering Plate) — хорошая адгезия без клея для PLA/PETG. High Temp Plate — для PA, PC, PET-CF
- Автокалибровка Z-offset снижает проблемы с первым слоем
- При температуре в комнате ниже 20°C: увеличьте температуру стола на 10°C (рекомендация Bambu Lab)
FlashForge (AD5M, AD5M Pro, AD5X)
- AD5M/5M Pro — частично закрытый корпус, ABS печатается с ограничениями на размер
- AD5X — полностью закрытая камера, подходит для ABS/ASA/Nylon
- FlashPrint: функция raft — основное средство борьбы с деформацией в этом слайсере
- Заполнение 15–30% — рекомендация FlashForge для уменьшения деформации
Snapmaker U1
- Закрытая камера с активным подогревом до 60°C — отличное решение для ABS/ASA/Nylon из коробки
- PEI-стол — хорошая адгезия, чистите IPA регулярно
- Luban: настройки brim и raft доступны стандартно
Быстрая диагностика: что делать прямо сейчас
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Углы загибаются симметрично | Усадка материала | Брим 5–10 мм, камера, снизить заполнение |
| Деформация с одной стороны | Сквозняк / неравномерный нагрев | Убрать источник сквозняка, закрыть камеру |
| Деталь отклеилась целиком | Слабая адгезия | Чистка IPA, проверить Z-offset, адгезив |
| Первый слой загибается сразу | Обдув + холодный стол | Отключить вентилятор на 3 слоя, +10°C стол |
| Деформация только на больших деталях | Объём усадки | Gyroid, 15–25% заполнение, mouse ears |
| Трещины между слоями | Деламинация (хорошая адгезия + усадка) | Камера, повысить температуру сопла на 5–10°C |
Если ничего из перечисленного не помогает — попробуйте заменить материал. PolyMax PLA или PETG вместо ABS решают проблему для большинства применений, где не нужна термостойкость выше 70°C.
