Сдвиг слоёв и рябь: причины и решения

Печатаешь модель, уходишь на пару часов, возвращаешься — а верхняя половина съехала в сторону. Или стенки покрылись волнистой рябью около каждого угла. Знакомо? Сдвиг слоёв и рябь (ghosting) — две самых распространённых проблемы, связанных с кинематикой принтера. В этом гайде разберём причины обеих проблем и пошагово починим.

Что это такое и как определить

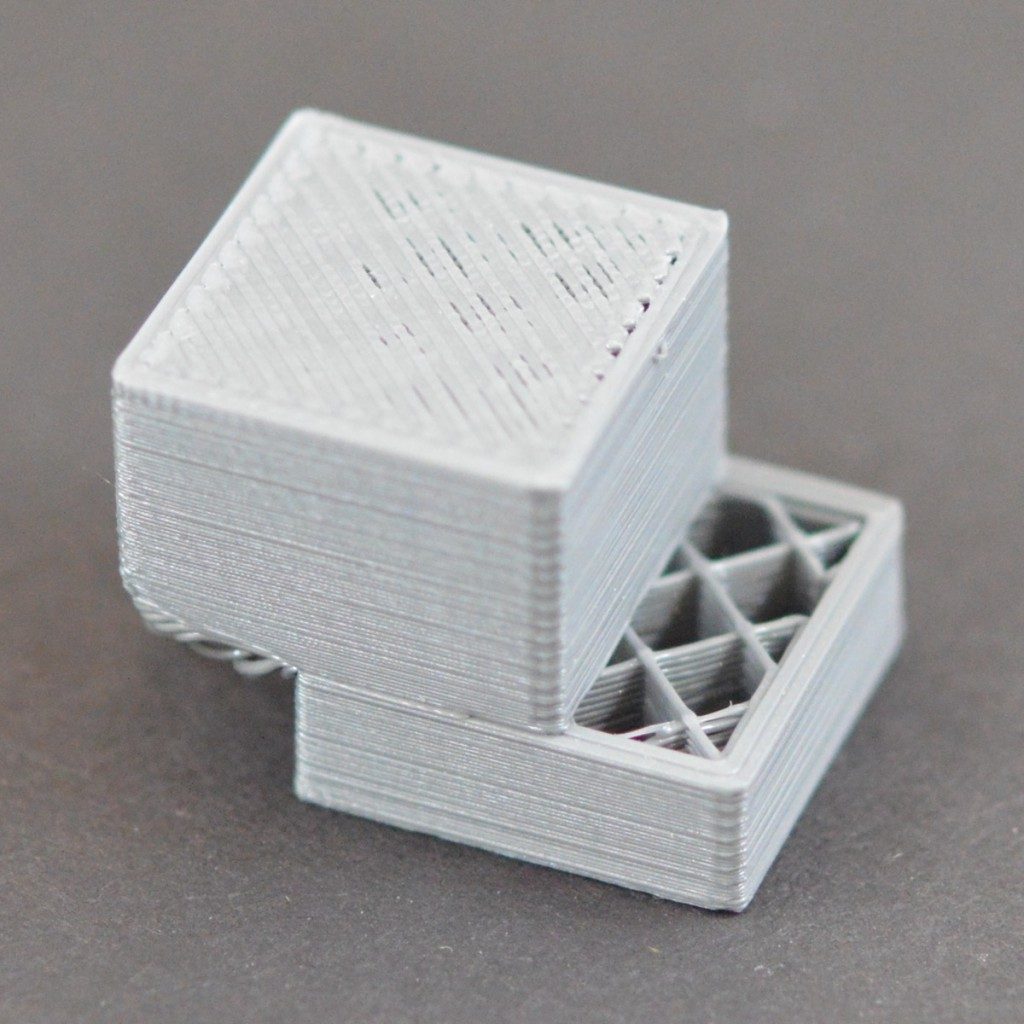

Сдвиг слоёв — это необратимая потеря позиции печатающей головки по оси X или Y. Принтер «теряет шаги» и продолжает печатать со смещением. Все слои выше точки сбоя оказываются сдвинуты в одну сторону. Такую деталь уже не спасти — это брак.

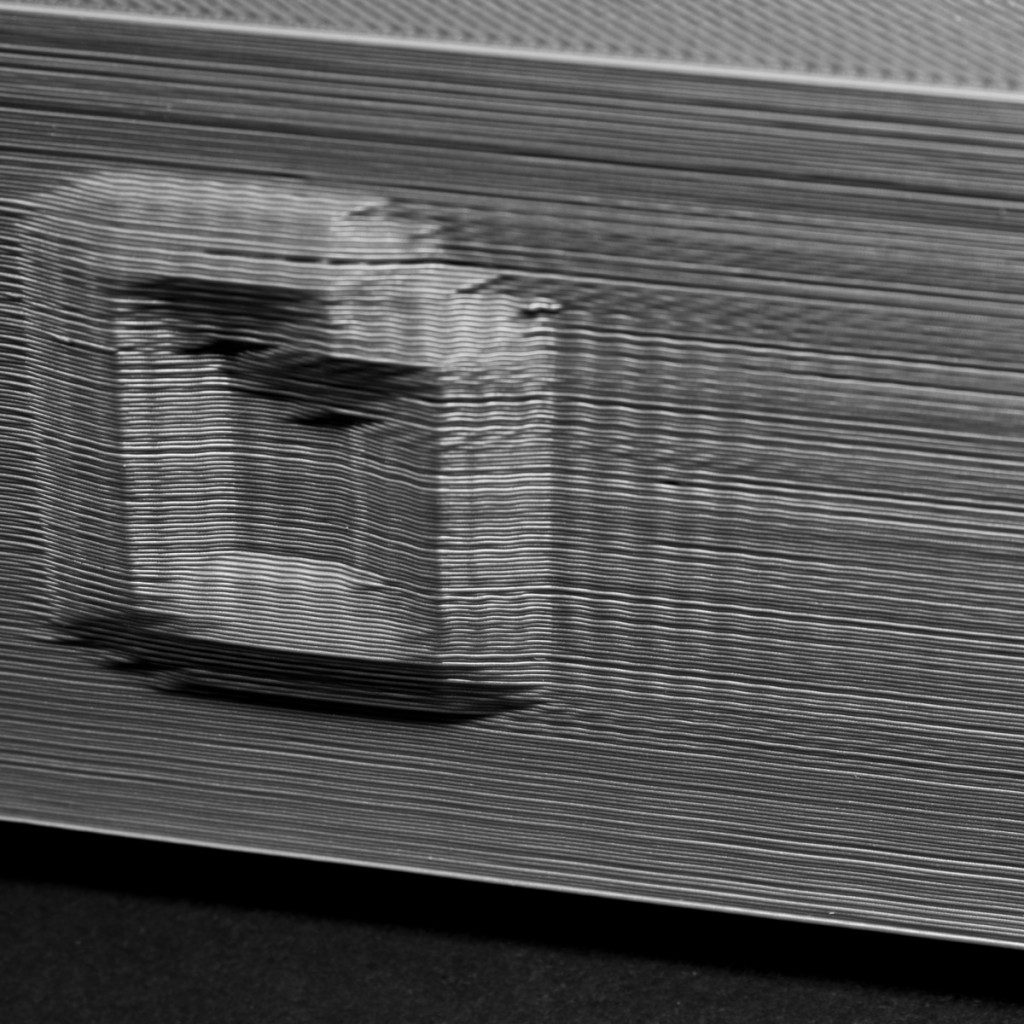

Рябь (ghosting, ringing) — это волнистые узоры на поверхности модели рядом с острыми углами. Выглядит как затухающее эхо от каждого угла. Деталь при этом можно использовать — это чисто косметический дефект. В отличие от сдвига, рябь проявляется в обоих направлениях сразу.

Причины сдвига слоёв и ряби

Большинство FDM-принтеров используют открытый контур управления — моторы не знают, дошла ли головка до нужной точки. Поэтому любое механическое сопротивление или ошибка параметров приводит к потере позиции. Вот основные причины сдвига слоёв:

Причины ряби (ghosting) другие — это про вибрации, а не потерю шагов:

Решение 1: Проверьте ремни и шкивы

Ремни — причина номер один. Ослабленный ремень проскальзывает по шкиву, а болтающийся grub screw на шкиве позволяет ему прокручиваться на валу мотора. Обе ситуации ведут к мгновенной потере позиции.

1. Выключите принтер и руками подвигайте головку по осям X и Y. Не должно быть люфта.
2. Проверьте натяжение ремней — при щипке ремень должен звучать как низкая басовая струна, не провисать и не быть перетянутым.
3. Найдите grub screw (стопорный винт) на каждом шкиве мотора. Затяните шестигранником — один из винтов должен упираться в плоскость на валу мотора.
4. Проверьте зубья ремня на износ. Изношенный ремень с выработкой на зубьях нужно заменить.
5. На Bambu Lab: натяжение ремней регулируется 4 винтами на каретке. После регулировки обязательно запустите повторную калибровку.

Решение 2: Снизьте скорость и ускорение

Если мотор не может отработать заданное ускорение — он пропускает шаги. Если ускорение слишком резкое — возникают вибрации и рябь. Самый быстрый способ убрать оба дефекта — снизить параметры движения. Тест Polymaker показал: при 3000 мм/с² и jerk 30 — сильная рябь; при 500 мм/с² и jerk 12 — чистая поверхность. Разница во времени печати — всего 14 минут.

Начните с безопасных значений. Если проблема ушла — постепенно повышайте, пока не найдёте баланс между скоростью и качеством.

Решение 3: Input Shaper / Компенсация вибраций

Input Shaper — алгоритм, который гасит вибрации на резонансных частотах принтера. Без него на скоростях выше 100 мм/с рябь почти неизбежна. С ним — можно печатать на 200-300 мм/с с чистой поверхностью.

• Klipper: Поддерживает алгоритмы ZV, MZV, ZVD, EI, 2HUMP_EI, 3HUMP_EI. Рекомендуется MZV как лучший баланс между гашением ряби и сохранением резкости углов. Для точной настройки используется акселерометр ADXL345. Типичные резонансные частоты — 25-60 Гц, рекомендуемое ускорение — 3000-5000 мм/с².

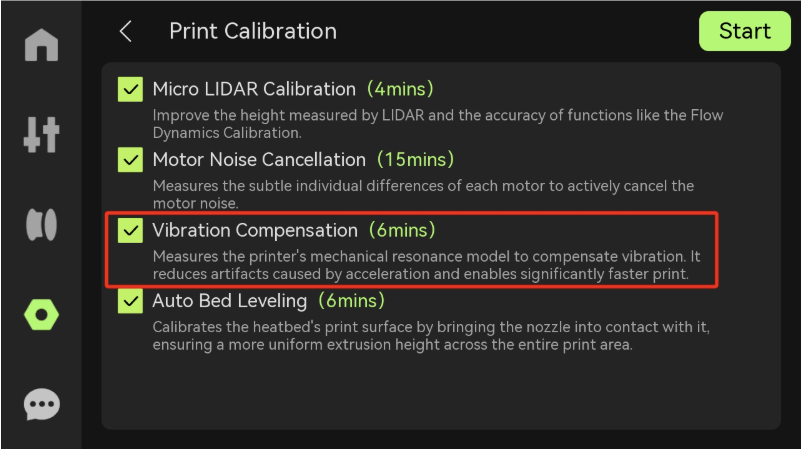

• Bambu Lab: Встроенная компенсация вибраций. Калибровка запускается автоматически или вручную через экран принтера — принтер делает частотную развёртку и сам подбирает параметры.
• Prusa: Crash detection на MK3/S+ автоматически восстанавливает позицию при пропуске шагов. На MK4 — Input Shaper из коробки.

Решение 4: Предотвратите столкновения сопла

Сопло врезается в модель, когда пластик варпит (загибается) или образуется наплыв. При столкновении мотор пропускает шаги, и дальше весь принт идёт со сдвигом.

• Включите Z-hop (подъём сопла при перемещении) — 0.2-0.4 мм достаточно
• Боритесь с варпингом: подогреваемый стол, закрытая камера, правильная адгезия
• Включите функцию Avoid Crossing Perimeters в слайсере — сопло будет двигаться по внутренней части модели
• Проверяйте модель на overhangs — свисающие участки могут задираться и мешать соплу

Решение 5: Охладите электронику

Если сдвиг слоёв появляется через 2-3 часа печати — скорее всего, перегревается драйвер шагового двигателя. При перегреве драйвер уходит в защиту и пропускает шаги. Убедитесь, что вентилятор платы управления работает, поток воздуха не заблокирован, а принтер не стоит в закрытом шкафу без вентиляции. На принтерах с TMC-драйверами можно понизить ток мотора через прошивку.

Нюансы по принтерам

Всё перечисленное выше работает на любом FDM-принтере. Но у каждой платформы есть свои нюансы.

Bambu Lab CoreXY (P1S, P2S, X1 Carbon)

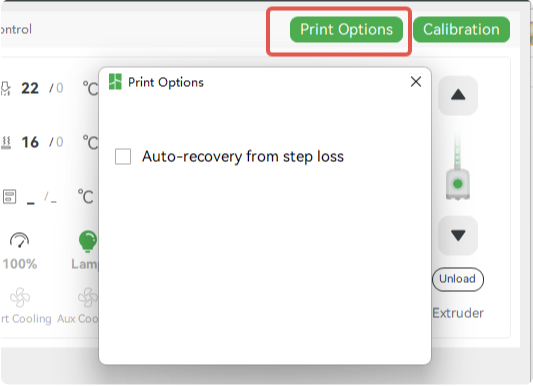

• Встроенная система автовосстановления после потери шагов — принтер детектирует сдвиг и пытается продолжить. Включается в настройках (см. скриншот ниже).
• HMS-код ошибки 0300-1000-0002-0001 — означает обнаруженный сдвиг. Проверьте ремни и карбоновые направляющие.
• Карбоновые направляющие нужно протирать сухой тканью. Грязь и пыль увеличивают сопротивление.
• Натяжение ремней регулируется 4 винтами на каретке. После регулировки запустите полную калибровку.
• При мультиколорной печати проверяйте purge chute (мусоропровод) — засор ведёт к сдвигу при смене цвета.

Bambu Lab Bedslinger (A1, A1 mini)

• Bedslinger-конструкция: стол двигается по оси Y, поэтому рябь по Y будет сильнее, чем по X.
• Проверьте укладку трубок и кабелей — они не должны цепляться за раму при движении стола.
• Натяжение ремня можно проверить и отрегулировать через меню на экране принтера.
• При печати тяжёлых моделей снижайте ускорение по Y — тяжёлый стол сложнее разгонять.

Creality Ender / K-серия

• На Ender 3 проверьте эксцентриковые гайки на роликах каретки — если ролики болтаются, каретка люфтит и теряет точность.
• Натяжение ремней регулируется крутилками на торцах осей (на новых моделях) или вручную через сдвиг мотора.
• Grub screw на шкиве Y-мотора — частая проблема на Ender 3. Затяните оба винта.
• На K1/K1 Max с Klipper — используйте Input Shaper через акселерометр для максимальной скорости без ряби.

Prusa MK3/MK4

• Целевые значения натяжения ремней: X=250, Y=275 (допуск ±15). Проверяйте в меню принтера → Belt Status.
• Режим Normal предпочтительнее Stealth для надёжности — в Stealth режиме моторы работают тише, но легче теряют шаги.
• Crash detection на MK3S+ автоматически обнаруживает пропуск шагов и пытается восстановить печать.
• Смажьте направляющие литиевой смазкой — Prusa рекомендует это при плановом обслуживании.

FlashForge / Snapmaker

• Проверьте затяжку болтов рамы — на FlashForge и Snapmaker рама может разбалтываться со временем.
• Осмотрите линейные рельсовые направляющие на люфт. Подвигайте каретку рукой — не должно быть бокового качания.
• Проверьте печатающую головку на люфт в посадочном месте — особенно актуально для Snapmaker с модульной системой.
• Смажьте направляющие PTFE-смазкой (сухая тефлоновая) — не используйте густые масла на рельсах.

Быстрая диагностика: что делать прямо сейчас
