Принтер выдавливает мало или много пластика: калибровка потока

Принтер печатает с дырками, тонкими стенками или наоборот — с наплывами и буграми? Скорее всего, проблема в потоке пластика. Это одна из самых частых причин брака, и при этом одна из самых легко устраняемых — нужно просто понять, куда смотреть.

Что это такое и как определить

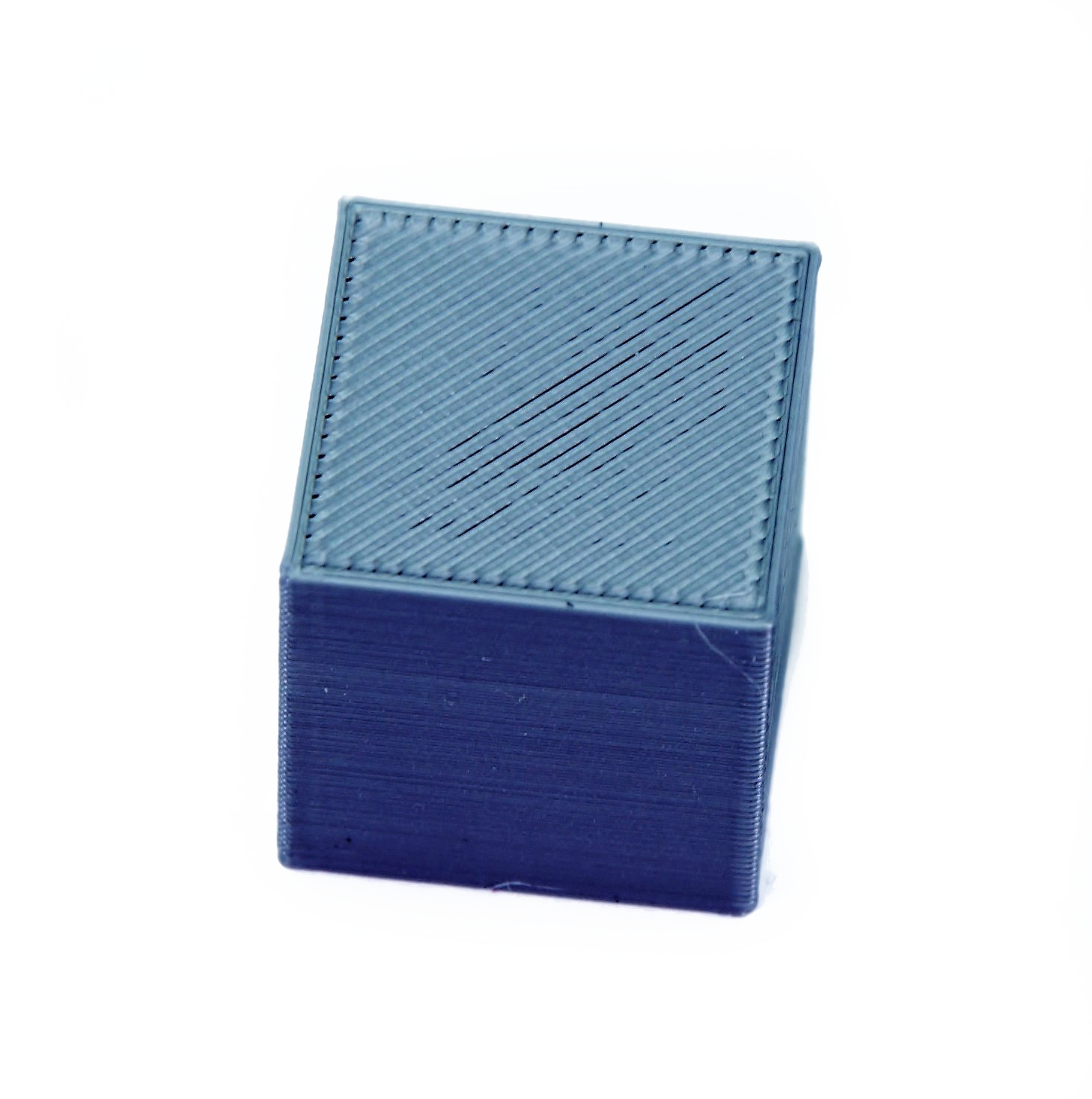

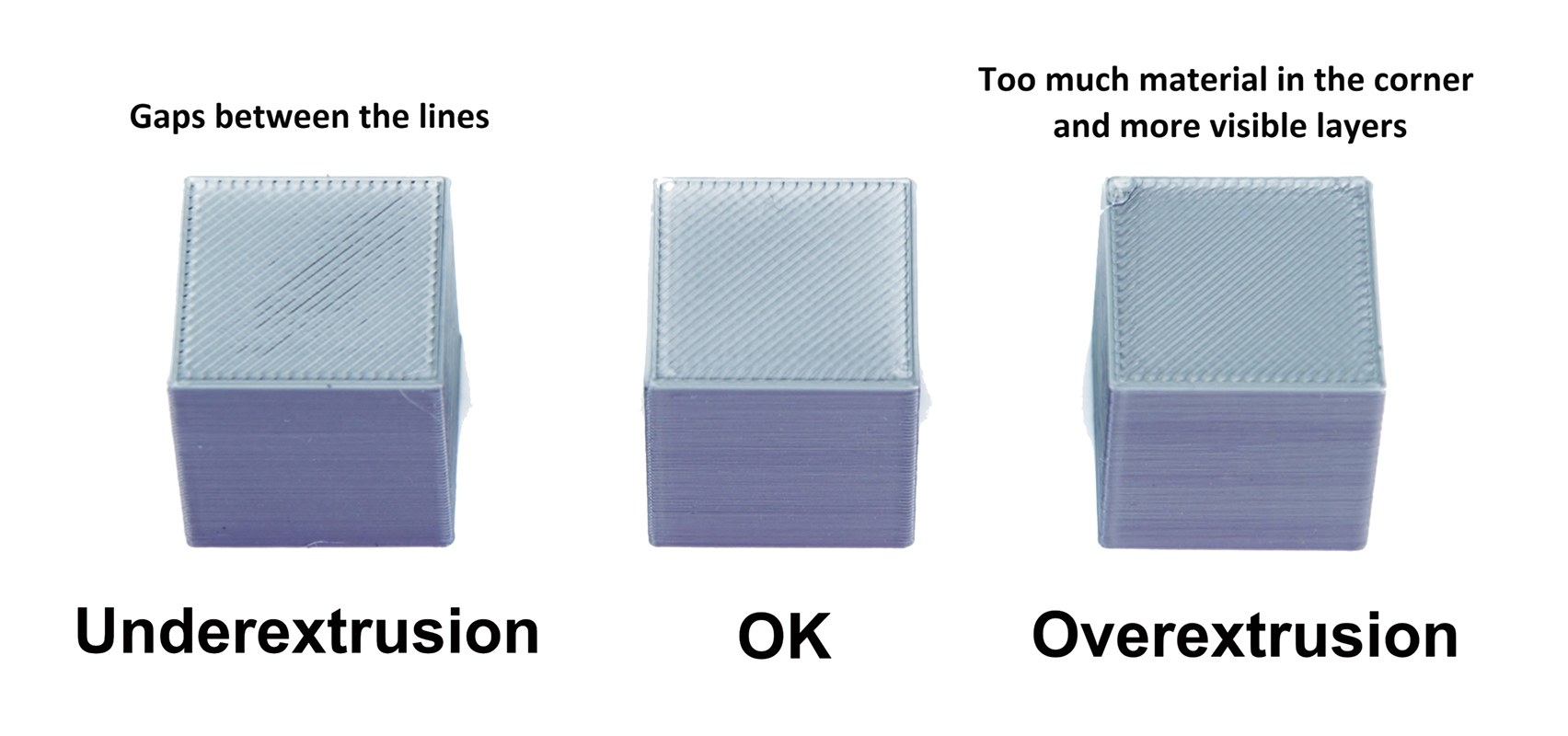

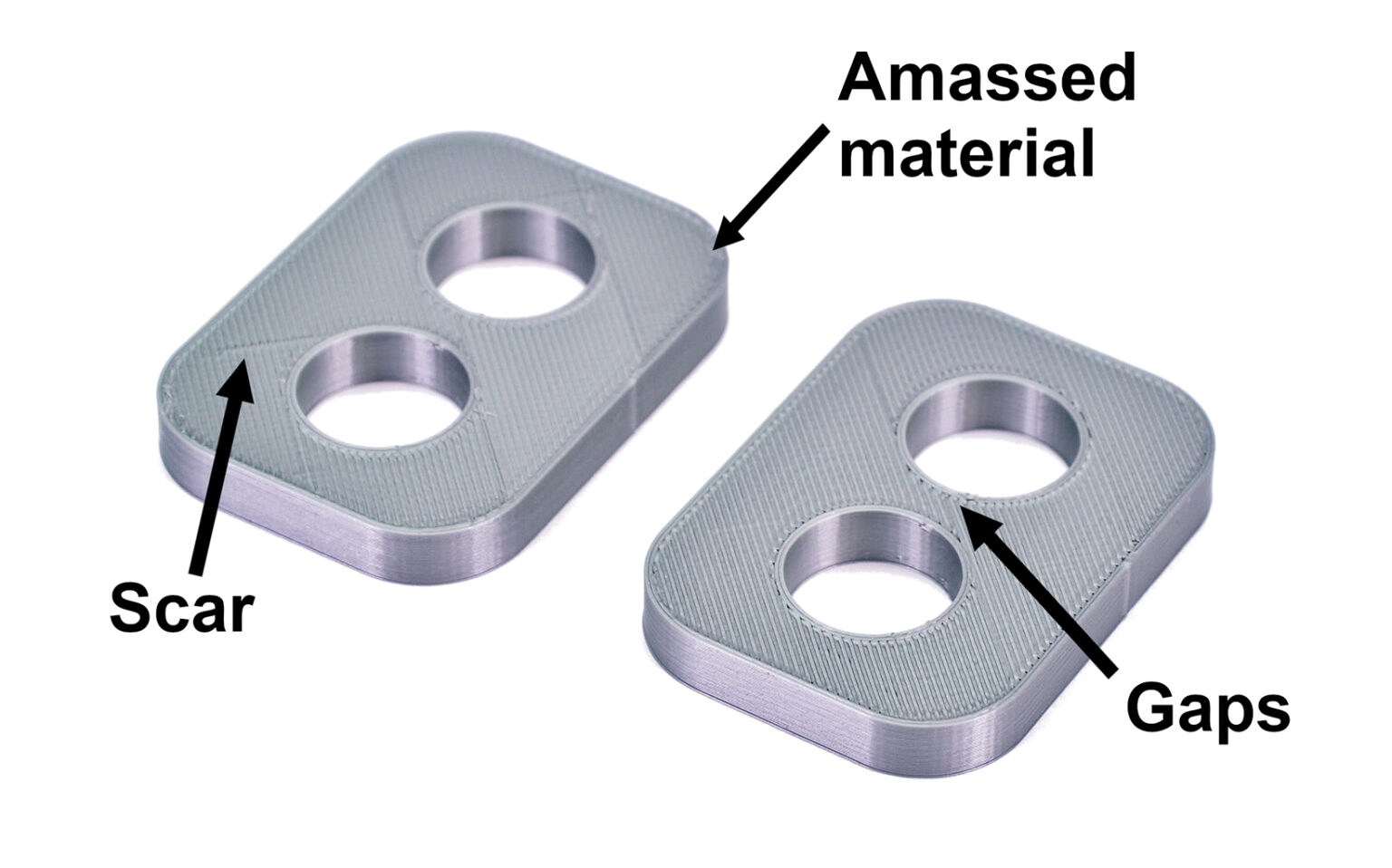

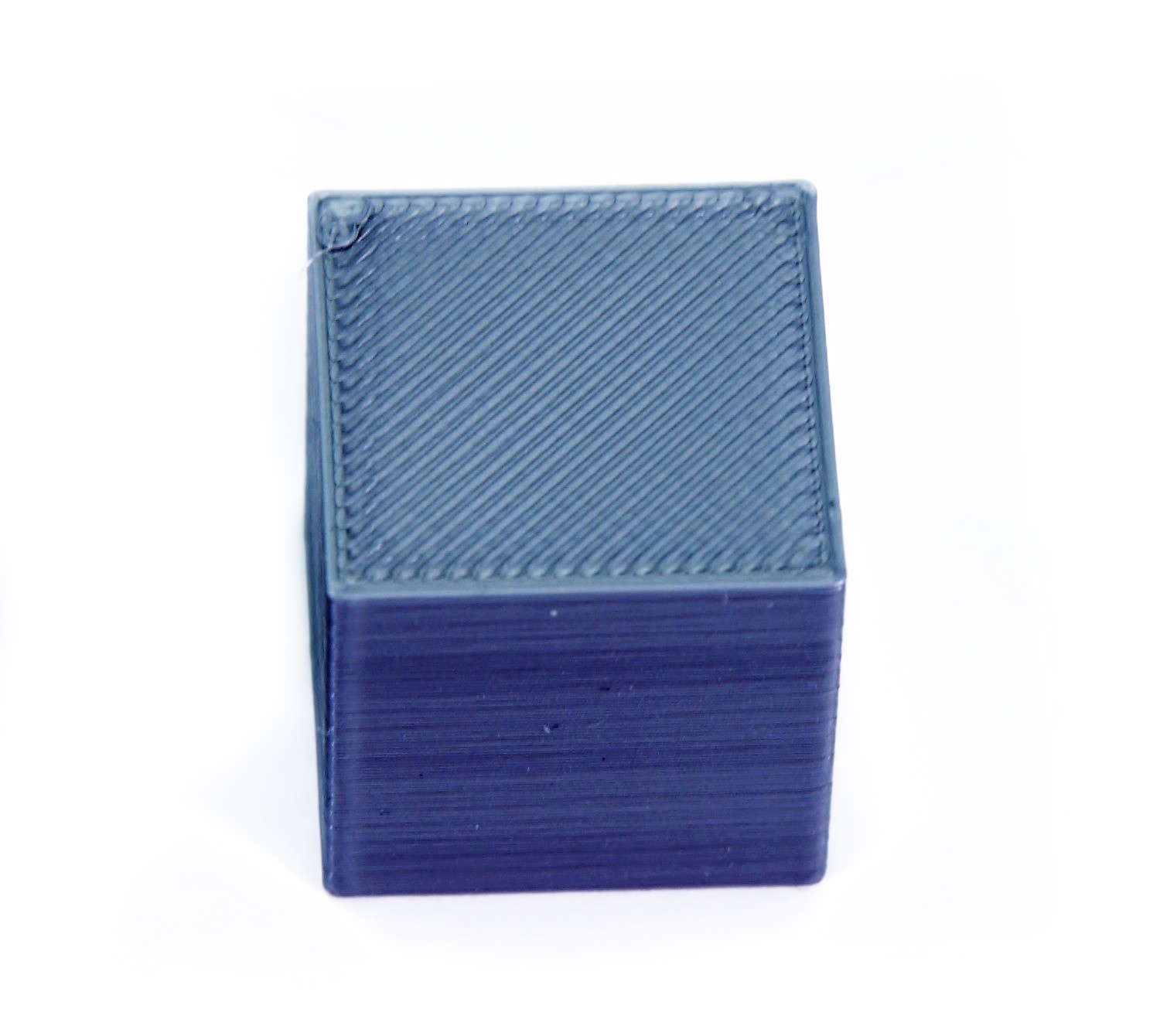

Недоэкструзия — принтер выдавливает меньше пластика, чем нужно. Итог: зазоры между линиями, слабые и хрупкие детали. Иногда выглядит нормально снаружи, но внутри — дыры, и деталь ломается при нагрузке. Переэкструзия — обратная ситуация: слишком много пластика, наплывы, потеря точных размеров и деталей модели.

Причины: почему это происходит

Проблема может быть как в настройках слайсера, так и в железе. Сначала стоит проверить самые частые причины — они решают 90% случаев.

Решение 1: Откалибруйте E-steps

E-steps (шаги/мм) — это сколько шагов шагового двигателя нужно, чтобы экструдер подал ровно 1 мм филамента. Это основа всего: если E-steps неточные, поток и Flow Rate никогда не откалибруешь правильно. E-steps нужно перекалибровать при смене экструдера. На современных принтерах с Direct Drive (Bambu Lab, большинство CoreXY) это обычно уже настроено — переходите сразу к калибровке потока.

1. Нагрейте хотенд до рабочей температуры филамента
2. Отмерьте 120 мм от входа экструдера и отметьте маркером
3. Через меню или команду G1 E100 F100 выдавите 100 мм
4. Измерьте расстояние от метки до экструдера — должно быть 20 мм (осталось). Если 15 мм — выдавлено 105 мм (перебор), если 25 мм — выдавлено 95 мм (недобор)
5. Рассчитайте новые E-steps: Новые E-steps = (Текущие E-steps × 100) / Фактически выдавлено мм
6. Введите через M92 E<значение> и сохраните через M500
7. Повторите тест до точности ±1 мм от 100 мм

Решение 2: Откалибруйте поток в слайсере

Flow Rate (поток, extrusion multiplier) — это финальная коррекция подачи пластика в слайсере. Это не замена E-steps, а дополнение: E-steps — механика, поток — компенсация под конкретный филамент. Каждый новый бренд и цвет пластика может требовать своего значения потока.

Метод тест-куба (универсальный, для Cura / PrusaSlicer / OrcaSlicer)

1. Измерьте диаметр прутка штангенциркулем в 5 точках через 10 см — введите среднее в слайсер
2. Напечатайте куб 20×20×20 мм: 1 стенка, 0% заполнение, 0 верхних слоёв, высота слоя 0.2 мм
3. Измерьте толщину стенки штангенциркулем с 4 сторон — возьмите среднее
4. Рассчитайте новый поток: Новый поток (%) = (Диаметр сопла мм / Измеренная стенка мм) × 100. Например: (0.4 / 0.45) × 100 = 88.9%
5. Введите значение в слайсер и перепечатайте куб для проверки
6. Повторяйте до точности ±0.02 мм от целевой толщины стенки

Метод YOLO в OrcaSlicer (рекомендуемый для OrcaSlicer 2.3.0+)

1. В OrcaSlicer: меню Calibration → Flow Rate → YOLO (Recommended)

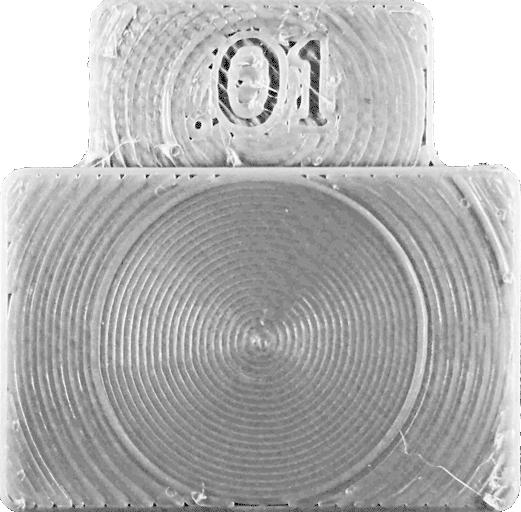

2. Напечатайте проект — 11 блоков с разными модификаторами

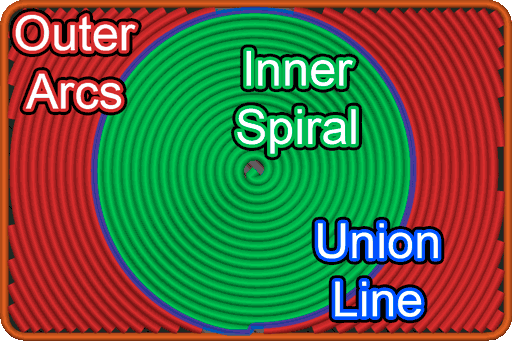

3. Найдите блок с наиболее гладкой верхней поверхностью, без зазоров между дугами спирали
4. Запомните модификатор выбранного блока (например, +0.01)
5. Рассчитайте новое значение: Новый Flow Ratio = Старый Flow Ratio ± модификатор. Например: 0.98 + 0.01 = 0.99
6. Сохраните новый профиль филамента

Решение 3: Проверьте температуру печати

Температура напрямую влияет на вязкость расплава. Слишком холодно — пластик не успевает расплавиться, экструдер щёлкает и срывается. Слишком горячо — пластик слишком жидкий, течёт и пере-экструдирует при остановках и углах.

• Недоэкструзия из-за температуры: поднимайте температуру шагами по 5°C, пока щёлканье не прекратится
• Переэкструзия из-за температуры: снижайте на 5°C за раз до улучшения
• Закалённые стальные сопла (hardened steel) требуют на 5–10°C больше, чем латунные
• Не превышайте максимум производителя для данного филамента — это ведёт к деградации материала
• Используйте температурную башню (temperature tower) для точного подбора

Решение 4: Влажный филамент

Влажный пластик — скрытая причина недоэкструзии, о которой часто забывают. Вода превращается в пар внутри хотенда, создаёт пузыри и снижает фактический объём выдавленного пластика. PETG, нейлон и TPU впитывают влагу особенно быстро.

• PLA: сушить при 45–50°C, 4–6 часов
• PETG: 65°C, 4–6 часов (наиболее гигроскопичный из распространённых)
• ABS/ASA: 70–80°C, 4–6 часов
• TPU: 60–65°C, 4–8 часов
• Нейлон: 80°C, 12+ часов
• Хранить в герметичных боксах с силикагелем

Решение 5: Засор сопла и шестерни экструдера

Если поток настроен правильно, а проблема не уходит — причина скорее всего механическая. Частичный засор создаёт постоянное сопротивление, которое не компенсировать настройками. Загрязнённые шестерни экструдера срезают пластик вместо его подачи.

• Холодная протяжка (cold pull): нагрейте до рабочей температуры, затем остудите до 60–90°C (зависит от материала) и резко вытащите пластик — вместе с ним выйдут загрязнения
• Прочистка иглой 0.3 мм при температуре на 20-30°C выше рабочей
• При частых засорах — заменить сопло (недорогое расходное)
• Почистить шестерни экструдера щёткой от пластиковой стружки
• Проверить натяжение idler: пластик должен оставлять чёткий отпечаток зубьев, но не перегрызаться
• При работе с абразивными филаментами (карбон, металл) — использовать закалённое сопло

Настройки по материалам

Каждый материал ведёт себя по-разному. Вот ориентиры для откалиброванного принтера с E-steps на месте:

Значения потока далеко за пределами таблицы (например, 0.75 или 1.20) — сигнал, что проблема не в потоке. Ищите засор, влажный пластик или неоткалиброванные E-steps.

Нюансы по принтерам

Большинство советов универсальны, но у каждой платформы есть свои нюансы.

Bambu Lab (A1, P1S, P2S, X1C)

• X1C, A1, H2D — авто-калибровка потока: Bambu Studio → Calibration → Flow Rate. Лидар (X1C) или датчик вихревых токов (A1, H2D) сами измеряют поток
• P1S, P2S — только ручная калибровка: в Bambu Studio → Calibration → Flow Rate → Manual. Или через OrcaSlicer YOLO
• E-steps настроены производителем — не трогать без смены экструдера
• При использовании стороннего филамента Flow Ratio часто нужно снижать до 0.92–0.96 от дефолтного 0.98
• Проверьте, не засорен ли нагреватель хотенда — у P1S после интенсивного использования возможен heat creep в закрытой камере при высокой температуре окружения

FlashForge (AD5M, AD5M Pro, AD5X)

• Direct Drive — E-steps стабильны, начинайте сразу с Flow Rate
• FlashPrint 5: Tools → Calibration → Flow Calibration, или через OrcaSlicer с профилем FlashForge
• AD5X с двойными соплами: калибруйте поток отдельно для каждого экструдера
• При печати TPU снизьте скорость до 30–40 мм/с, иначе экструдер не справится

Snapmaker U1

• Два сопла (0.4 мм и 0.8 мм) — Flow Rate настраивается отдельно для каждого размера
• OrcaSlicer полностью совместим с Snapmaker U1 — рекомендуется для YOLO-калибровки
• Встроенный датчик автоматического выравнивания — следите за Z-offset: слишком близко к столу даёт ложную недоэкструзию на первом слое

Принтеры с Klipper / Marlin (Creality, Prusa, Voron и др.)

• Обязательно откалибруйте E-steps перед потоком: M92 E<значение>, M500 для сохранения (Marlin); или steps_per_mm в printer.cfg (Klipper)
• Bowden экструдеры (старые Ender 3 и т.п.): больше склонны к недоэкструзии из-за трения в PTFE трубке — проверьте трубку на перегибы и состояние
• При замене PTFE трубки на цельнометаллический хотенд — пересчитайте E-steps
• PrusaSlicer: Filament Settings → Extrusion Multiplier; Cura: Material → Flow

Пошаговая калибровка потока: план действий

Калибровка наугад занимает часы. Системный подход — 30 минут.

1. Проверьте механику: натяжение idler, чистоту шестерён, состояние PTFE/хотенда
2. Просушите филамент (если давно не сушили или есть признаки влажности)
3. Проверьте/откалибруйте E-steps (только если меняли экструдер или это первая калибровка)
4. Проведите калибровку потока: тест-куб или метод слайсера (OrcaSlicer YOLO / Bambu Studio)
5. Откалибруйте Pressure Advance / Linear Advance для улучшения углов и стыков
6. Сохраните результаты в профиль филамента — не надо пересчитывать заново

Быстрая диагностика: что делать прямо сейчас

Если ничего из перечисленного не помогло — проверьте форум вашего принтера. Специфические баги конкретных моделей: Bambu Lab P2S Known Issues.

Часто задаваемые вопросы

Источники и полезные ссылки

• OrcaSlicer — Flow Rate Calibration Wiki
• Prusa — Extrusion Multiplier Calibration
• Prusa — Under-Extrusion Guide
• Bambu Lab Wiki — Flow Rate Calibration
• Как правильно сушить филамент — Printer Hub
• Засор сопла: причины и решения — Printer Hub
