Elegoo Saturn 4 Ultra: 32 известные проблемы и решения

Elegoo Saturn 4 Ultra — фотополимерный принтер 2024 года с рабочей зоной 218,88 × 122,88 × 220 мм, 10-дюймовым монохромным экраном 12K (11520 × 5120, пиксель 19 × 24 мкм) и механизмом наклонного отрыва, за счёт которого производитель заявляет до 150 мм/ч. Ниже — 32 проблемы, которые встречаются именно на этой модели, с причинами и пошаговыми решениями.

Откуда берутся эти проблемы: как устроен наклонный отрыв

У обычного фотополимерного принтера платформа после каждого слоя уезжает вверх на 5–8 мм и отрывает деталь от плёнки прямым усилием. У Saturn 4 Ultra отрывает не платформа, а сам узел «ванна + засветочный экран»: он качается на оси, которую Elegoo называет осью X, и слой отходит от плёнки под углом. Платформа при этом поднимается ровно на толщину слоя, поэтому цикл занимает пару секунд вместо семи и более.

Из этой схемы растут почти все беды модели. Подвижный узел нельзя загерметизировать, поэтому протечка идёт прямо внутрь корпуса. Платформа стала подпружиненной, а ноль по Z ищет тензодатчик — отсюда завышенные базовые слои и ложные ошибки. Наклон дал разную силу отрыва спереди и сзади платформы. И наконец, при возврате узла фотополимер давит на экран, а порог этого прижима на заводе выставлен щедро.

1. ЖК-экран умирает за 100–400 часов вместо заявленных 2000

На экране появляются пятна битых пикселей с резкими границами. В этих местах фотополимер полимеризуется при каждой печати и приваривается к плёнке, а модель наоборот перестаёт засвечиваться. Отказы приходят на четвёртом–десятом месяце даже при небольшой загрузке: у одного владельца матрица умерла на 400 часах, у другого две подряд не дожили до 300, третий сменил семь экранов со средней наработкой около 250 часов. Руководство при этом обещает «около 2000+ часов».

Причина механическая, а не тепловая. При возврате наклонного узла несжимаемый клин фотополимера давит на матрицу, и чем сильнее автовыравнивание прижимает платформу, тем выше это давление. В машинных параметрах пороги стоят как M5000 I205 E30000 и M5000 I206 C35000, а конечная позиция выравнивания — B-3.000000 мм, притом что в том же файле остался комментарий инженера: рекомендуется −1 мм, больше может повредить экран.

1. Выгрузите текущие параметры: положите в корень флешки текстовый файл с расширением .gcode и строками M5999 I0 и M5999 I1, запустите его как обычную печать — на флешке появится 100MachineParams.gcode.
2. Снизьте пороги: тем же способом «напечатайте» файл со строками M5000 I205 E20000, M5000 I206 C25000 и M5999 I0. Официальное исправление «слоновьей ноги» от Elegoo мягче — E28000 и C33000; часть машин уже уезжает с завода с ним.
3. После правки заново пройдите ручное выравнивание по бумаге — иначе первый слой уедет.
4. Поднимите паузу после опускания на базовых слоях: меньше выдавливания фотополимера из-под платформы — меньше гидравлического удара по экрану.
5. Снизьте мощность УФ до 80–90 %: владельцы, которые печатают так, отчитываются о заметно большем ресурсе матрицы.
6. Держите запасной экран. Гарантия Elegoo на матрицу — три месяца, и отказ на 250 часах в неё не попадает: в переписке компания признаёт «след давления», но списывает его на «внешние воздействия».

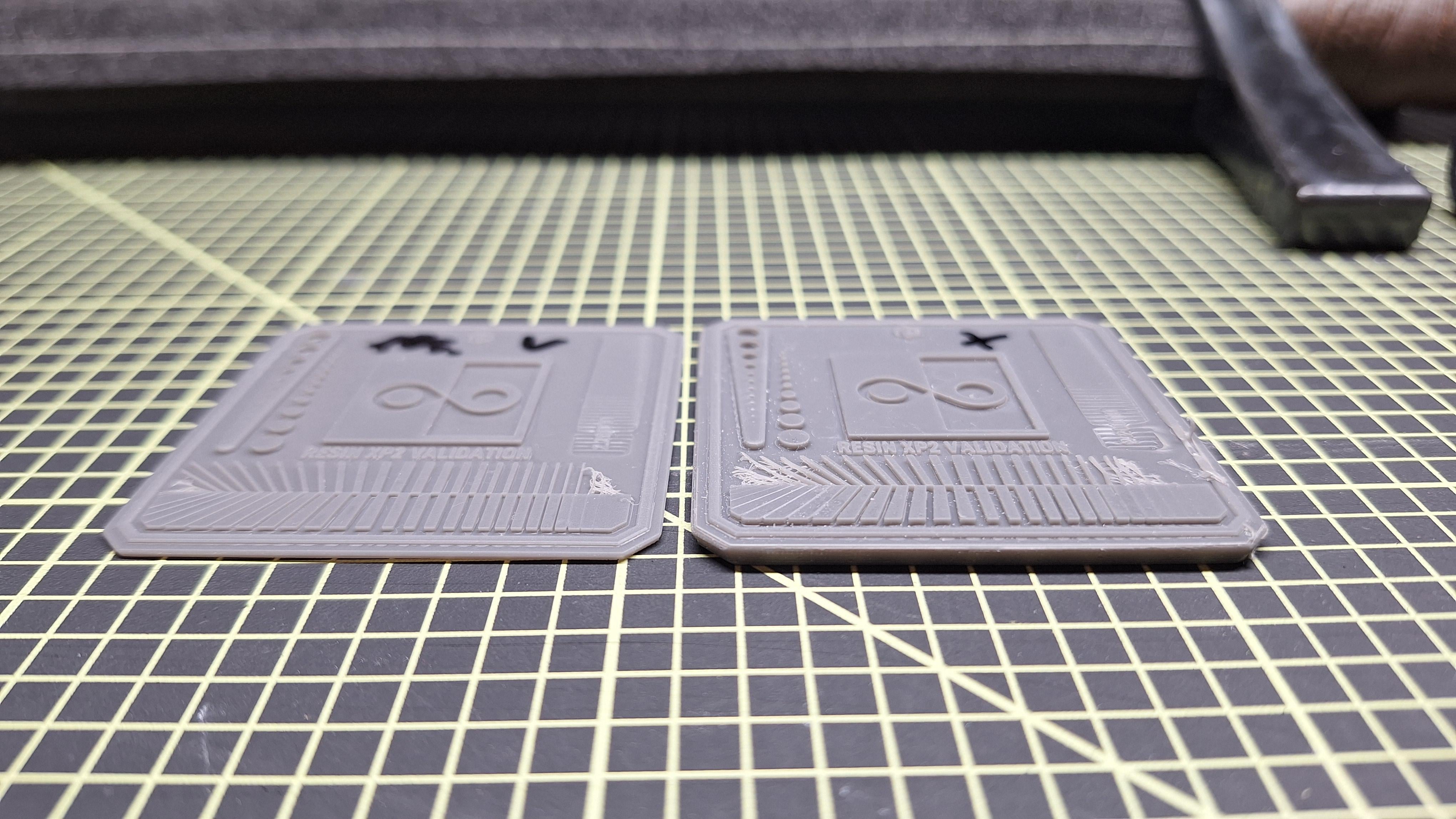

2. Подложка выходит вдвое толще, а низ моделей расплывается

Плот и первые миллиметры получаются заметно толще нарезанных: у владельца деталь, которая должна была быть 1,41 мм, вышла 2,8 мм. Низ моделей расплывается «слоновьей ногой», а деталь приваривается к платформе.

Платформа у Saturn 4 Ultra подпружинена — так задумано под наклонный отрыв. Автовыравнивание вжимает пружины в фотополимер, а засветка стартует раньше, чем пружины распрямятся и вязкий материал выдавится из зазора в 0,03–0,05 мм. В штатном профиле ChiTuBox паузы стоят как 0 с перед отрывом, 0 с после отрыва и 1 с после опускания — на холодном или густом фотополимере этого не хватает.

1. Поднимите паузу после опускания (в ChiTuBox — Rest Time After Retract) до 10–20 секунд на первых 10–20 слоях и до 1–2 секунд на обычных.
2. В ChiTuBox Basic этот параметр только глобальный: нарежьте файл, а потом правьте послойно в UVtools.
3. В Lychee послойная пауза применяется только к формату .goo — в .ctb она игнорируется.
4. Прогрейте фотополимер: холодный густой материал не успевает затечь обратно и добавляет к толщине.
5. Если после этого низ всё равно расплывается — снижайте базовые пороги прижима из первого раздела: у владельца 16K поддержка выдала M5000 I205 E7000 и M5000 I206 C8750, и превышение упало со 100 % примерно до 60 %.

3. Подогрева ванны у 12K нет: холодный фотополимер срывает печать

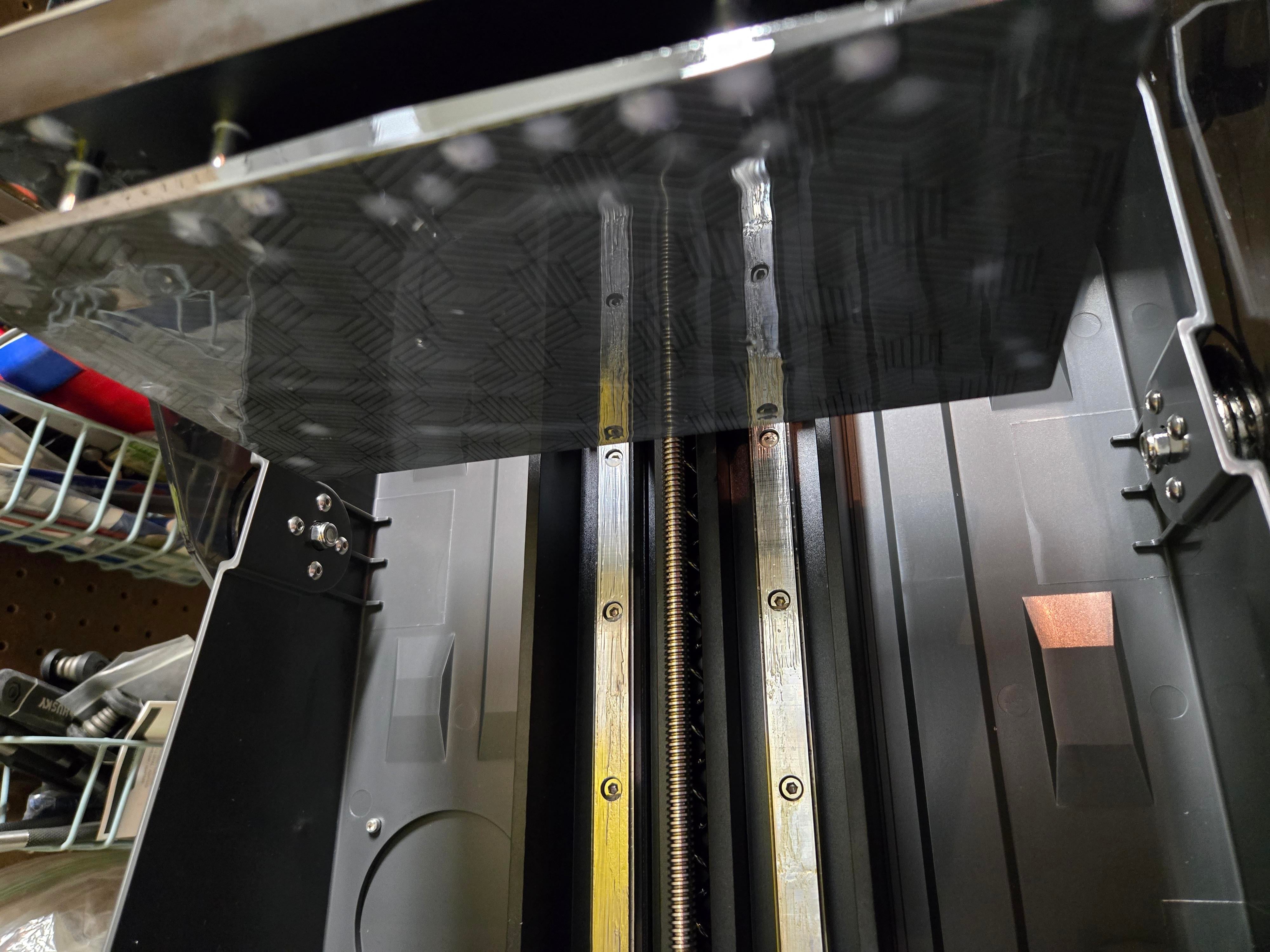

Модели не держатся на платформе, слои остаются на плёнке, печать проваливается целиком — и всё это в холодном помещении. Обзорщик, который тестировал машину зимой, прямо пишет: отсутствие подогрева объясняет все его провалы, кроме одного. Руководство просит держать 25–30 °C, а русскоязычные владельцы отмечают, что ниже 23 °C фотополимер уже густеет.

• Штатное решение — навесной Elegoo Mini Heater: он ставится в заднее окно вместо заглушки, инструкция есть в официальной вики. Учтите, что то же самое окно занимает очиститель воздуха Mars Mate, и вместе они не встают.
• Бюджетно — прогреть саму комнату или подержать бутылку фотополимера в тёплой воде около 60 °C минут десять перед печатью.
• Не грейте принтер тепловой пушкой: у одного обзорщика так расплавилась антенна Wi-Fi.
• Если печатаете в холодном помещении регулярно, проще взять менее вязкий фотополимер — тензодатчик машины рассчитан на вязкость примерно до 400 мПа·с.

4. «Foreign matter detected» на совершенно чистой ванне

Запуск обрывается сообщением «Foreign matter detected, please troubleshoot» — ровно в момент, когда платформа касается плёнки. Не помогают ни сброс к заводским, ни перевыравнивание, ни новая плёнка; некоторым приходится жать «Печать» по три-пять раз, теряя четверть часа на каждое задание.

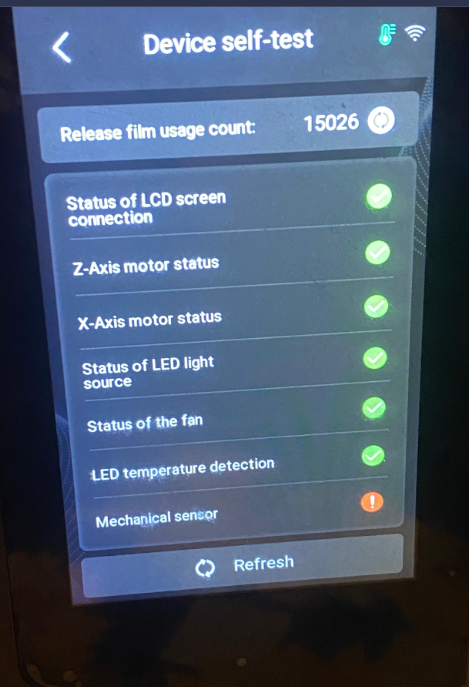

Тензодатчик платформы одновременно ищет посторонние предметы и настроен на узкий диапазон вязкости. Густой фотополимер (стоматологические составы — это 900–1500 мПа·с) и комната при 18 °C выводят его за порог. Официальный список причин длиннее: неровная поверхность, вибрация рядом, остатки полимеризованного слоя в ванне, засветка от прямого солнца, незакрытая ручка платформы, заусенцы на её поверхности, повреждённый провод датчика.

1. Прогрейте фотополимер выше 30 °C или смените его на менее вязкий — это решает большинство случаев.
2. Профильтруйте ванну и уберите полимеризованные ошмётки; проверьте, нет ли на платформе наплывов и заусенцев.
3. Уберите принтер от прямого солнца и от источников вибрации: стиральной машины, вентилятора, соседнего принтера.
4. Снимите и заново поставьте платформу, заприте ручку, подтяните её винты.
5. На версии 12K есть кнопка принудительной печати — в прошивках 16K её местами нет, там задание иногда проходит только из ChituManager по сети.
6. Если не отпускает — запустите с флешки официальный Exporting.gcode (это штатный аналог выгрузки параметров из раздела 1), получите 100MachineParams.gcode и отправьте его в поддержку с указанием марки и вязкости фотополимера.

5. Наклонная ванна не прощает неровный стол

Принтер сообщает о переливе, хотя фотополимер налит ниже метки MAX. Или отказывается стартовать с ложными ошибками датчика. Причина банальна: ванна качается при каждом слое, и доля градуса наклона стола превращается в реальную разницу уровня по всей длине ванны. Индикатора уровня в интерфейсе нет, ножки нерегулируемые.

• Выставьте машину по пузырьковому уровню, подложив прокладки — обзорщики обходились подставками под кружки.
• Уберите от вибраций. Официальные страницы ошибок прямо перечисляют стиральную машину, вентилятор, компрессор и соседний принтер.
• Не трогайте и не задевайте принтер во время самопроверки перед печатью — именно в этот момент калибруется датчик.

6. «Автовыравнивание» ищет ноль по Z, а не выравнивает плоскость

Модели держатся на одной половине платформы и не держатся на другой, первый слой толще в одном углу — а владелец уверен, что машина всё делает сама и винты трогать не надо. На деле механический датчик только ловит момент касания и ставит ноль по Z. Перекос платформы компенсируется лишь в пределах хода пружин, а сама платформа выровнена на заводе и по-прежнему имеет четыре регулировочных винта.

1. Нарежьте любой файл, подняв выдержку базовых слоёв до 60–90 секунд — это даст время крутить винты прямо во время засветки.

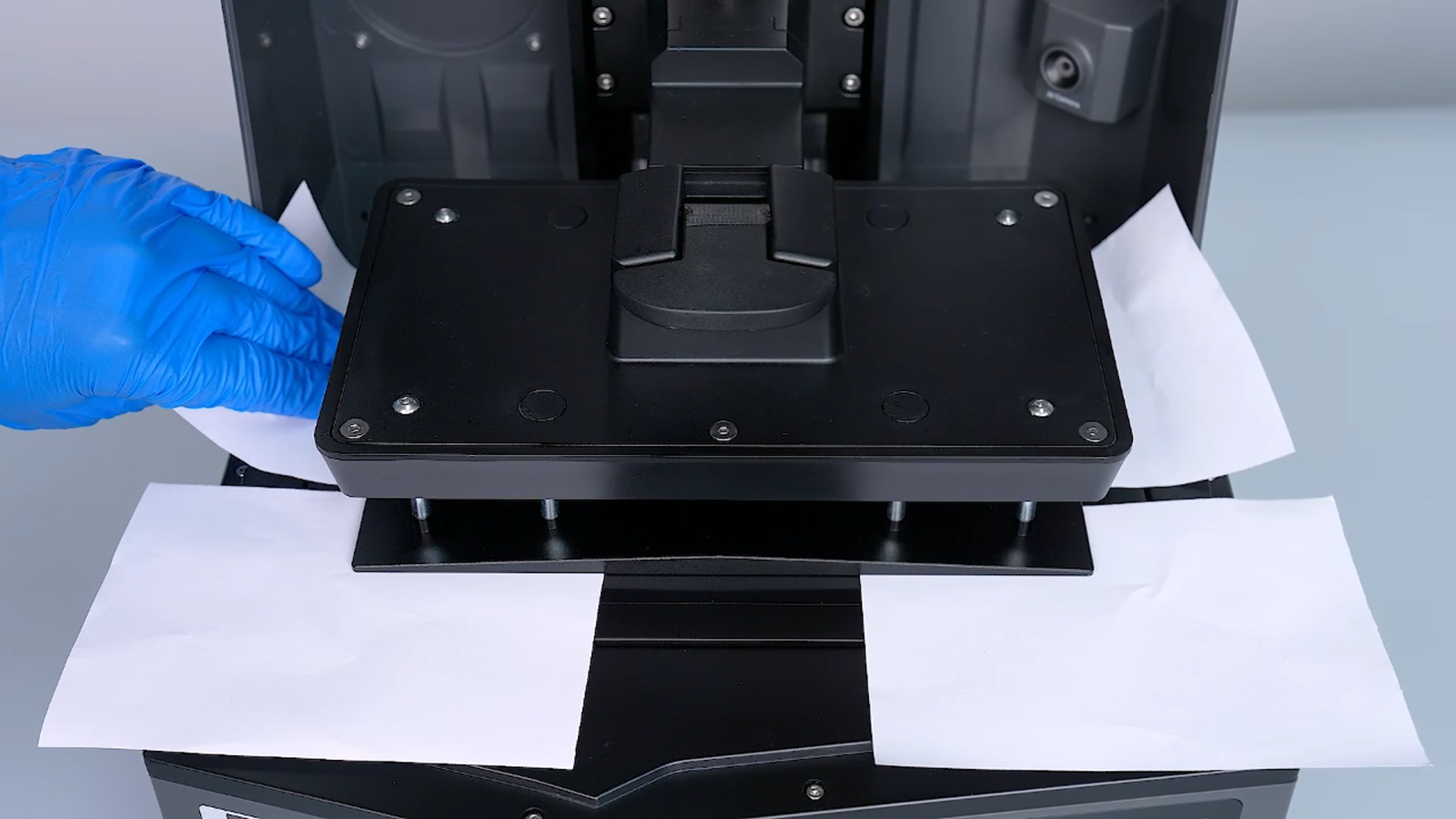

2. Снимите ванну, разорвите лист A4 на четыре части и положите их по углам экрана.
3. Запустите печать. Если всплывёт «Print Abnormal», нажмите «Mandatory Printing».
4. Во время засветки первого слоя тяните бумажки: там, где лист ходит свободно, чуть ослабьте винт этого угла шестигранником 2,5 мм. Затягивать сильно нельзя — поведёт платформу.
5. После каждой правки проверяйте все четыре угла заново.
6. Не помогло — залейте патч-прошивку Saturn 4 Ultra-ChituGcode.gcode из официальной вики: файл кладётся в корень флешки без папок и запускается как печать.
7. Крайний случай — переустановка кронштейна платформы: снять ручку и защитную крышку, прогреть феном четыре винта кронштейна 2–3 минуты примерно до 80 °C, чтобы размягчить фиксатор резьбы, ослабить их, прижать платформу к бумаге через ручное перемещение (50, 10, 1 и 0,1 мм) и затянуть крест-накрест.

7. «Auto-leveling failed»: из рычага наклона выкручиваются винты

Ошибка «Auto-leveling failed» повторяется, ручное выравнивание падает с ней же, а модели цепляются только у задней кромки платформы. Если присмотреться, в покое сам экран стоит с наклоном: перед ниже, чем зад. У владельца, который разобрался, рычаг мотора оси наклона просто перестал держать каретку экрана — два винта вывернулись от вибрации отрыва и катались по дну корпуса.

1. Снимите переднюю панель: четыре винта сверху и четыре снизу, шестигранник 2,5 мм. Перед тем как откручивать нижние, закройте колпак, а фотополимер из ванны слейте.
2. Аккуратно приоткройте панель — внутри шлейф сенсорного экрана, его надо отстегнуть.
3. Найдите винты крепления рычага оси наклона к каретке экрана, верните их на место и посадите на фиксатор резьбы.
4. Заодно профильтруйте фотополимер: плавающие ошмётки между платформой и экраном дают ровно ту же ошибку.
5. Если крепёж цел, официальная вики советует проверить провод датчика и переходную плату, а затем выгрузить 100MachineParams.gcode для поддержки.

8. Стук и удары механизма наклона, ошибка «X-Axis Motor Status»

В начале печати или на самопроверке раздаются резкие удары, рычаг проскакивает упор и бьёт в пластиковый кронштейн, ванна остаётся в наклоне, мотор встаёт. В самопроверке загорается «X-Axis Motor Status». Владельцы описывают звук как «в дверь ломится спецназ».

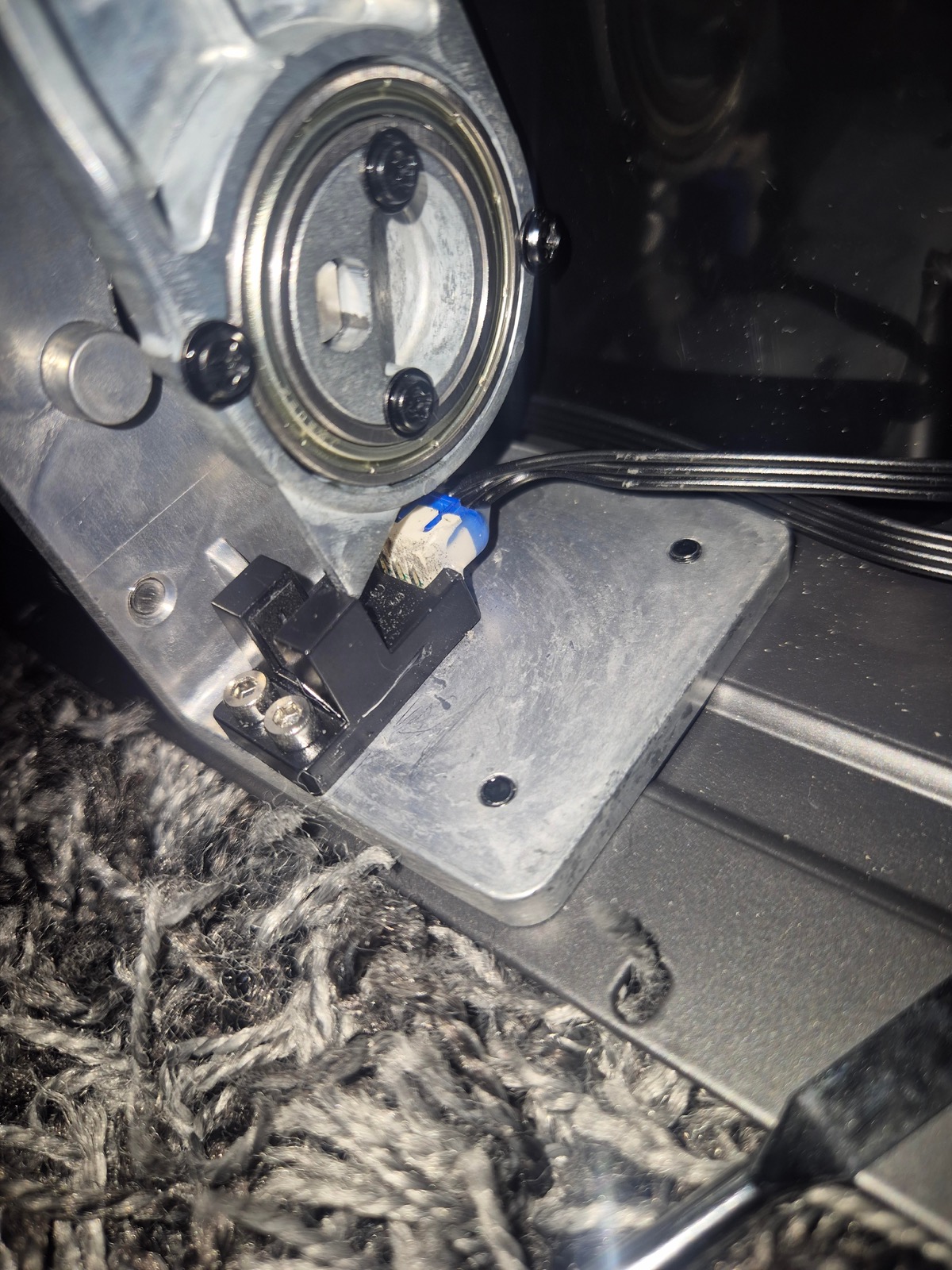

1. Снимите переднюю панель и осмотрите оптический концевик оси наклона. Если его светодиод горит постоянно — датчик грязный. Выкрутите его, промойте ватной палочкой с изопропиловым спиртом (поверхностной протирки не хватает, надо снимать) и поставьте обратно.
2. Проверьте стопорный винт, которым рычаг зажат на валу мотора, шестигранником 2,5 мм. На части машин его нет с завода — тогда рычаг болтается с первого дня.
3. Уберите капли термоклея, если их затянуло в механизм.
4. Если рычаг оказался с неправильной стороны упора, отпустите два винта его крепления к верхнему стеклу и переставьте.
5. Стук без механических дефектов — это избыточный вакуум: снизьте выдержку и число базовых слоёв. У одного владельца переход с 32 секунд и 10 слоёв на 25 секунд и 5 слоёв убрал удары полностью.
6. Мёртвый оптический датчик Elegoo меняет по гарантии — тот же узел выходит из строя и на Mars 5 Ultra.

9. Кривая литая платформа: зона, где ничего не прилипает

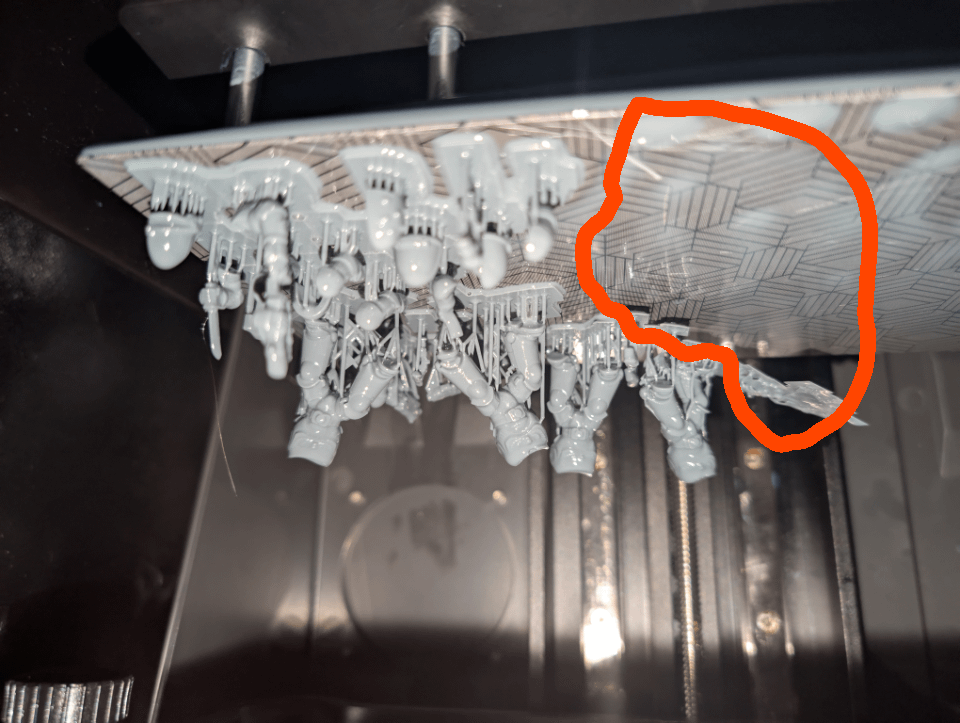

Одна полоса или угол платформы упорно не держит модели, а всё остальное печатается нормально. Выдержка базовых слоёв 30, 45 и 60 секунд, прогрев от 27 до 50 °C и повторное выравнивание не меняют ничего.

Литые платформы выходят из допуска по плоскостности. Владелец нескольких машин пишет, что кривыми оказались все четыре его платформы, и добавляет справедливое замечание: кривая платформа вдобавок неравномерно давит на экран.

1. Сначала прогоните ручное выравнивание по бумаге из раздела 6 — до того, как платформа увидит фотополимер.
2. Владельцы 16K отдельно отмечают, что иногда приходится подложить под платформу две-три шайбы, чтобы вообще выйти в диапазон регулировки.
3. Поддержка присылает gcode, который сильнее прижимает платформу к экрану: «мёртвая зона» уходит, но нагрузка на матрицу растёт. Сопоставьте это с разделом 1.
4. Альтернатива из обсуждений — притереть платформу мелкой шкуркой по зеркалу. Способ рабочий, но необратимый.
5. Если ничего не помогло, платформа — расходник: она общая для Saturn 4, 4 Ultra и 4 Ultra 16K и меняется за минуту.

10. Барашек ванны проворачивается или закисает намертво

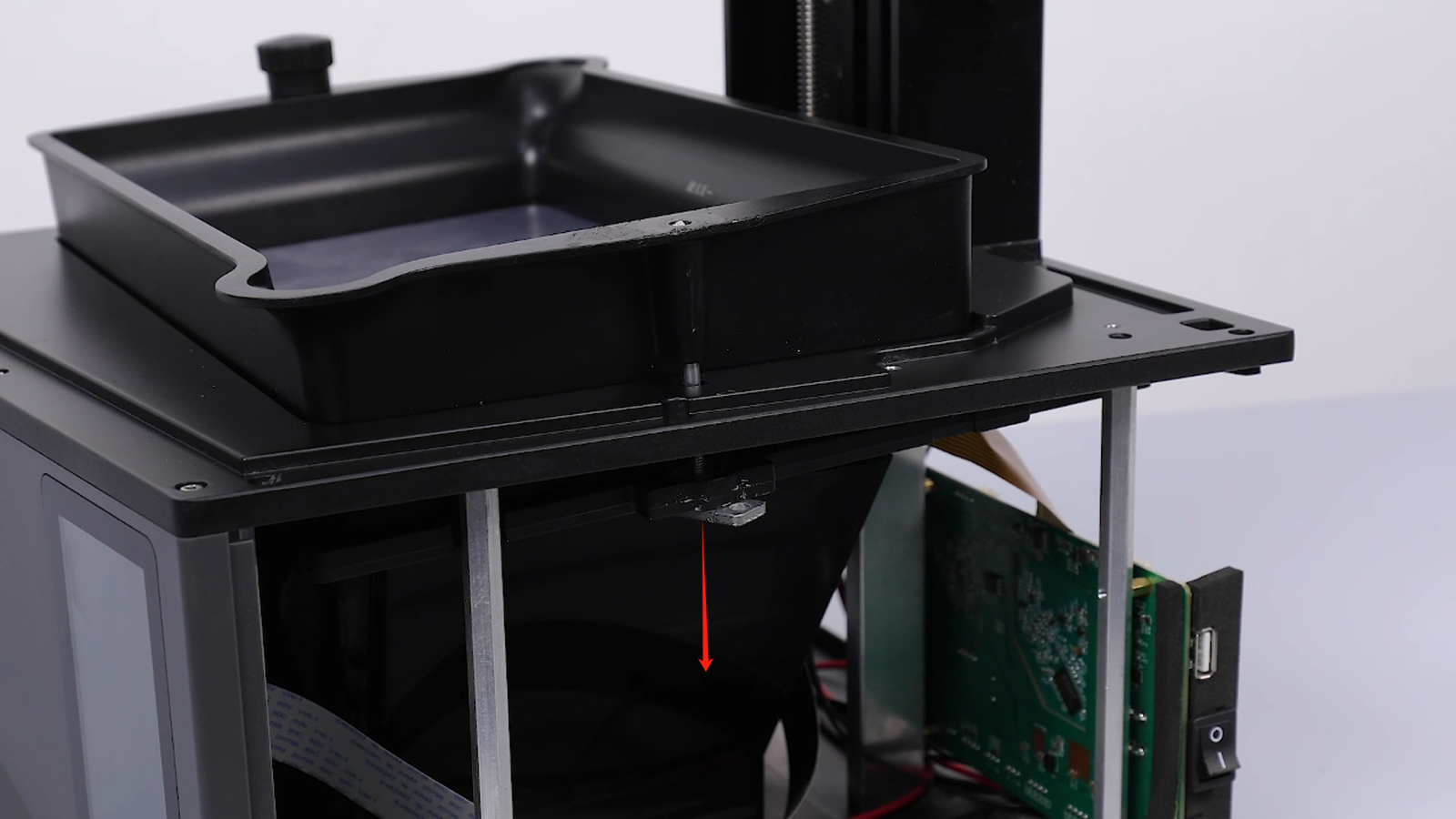

У этой мелочи два противоположных сценария. Первый: барашек (обычно правый) прекрасно вкручивается без ванны и крутится вхолостую с установленной, а со шпильки снимается металлическая стружка. Второй: фотополимер затёк в резьбу, и барашек не сдвинуть вообще — ванну не снять, плёнку не поменять.

Резьба держится буквально на паре витков в маленьком внутреннем кронштейне — Elegoo называет его fixed block. Если затянуть сначала одну сторону, противоположный край ванны приподнимается, и второй винт уже не попадает в резьбу; от повторных перетяжек кронштейн срывает. Поддержка признаёт это слабым местом всей линейки Mars и Saturn.

1. Заводите оба барашка одновременно и равными оборотами, без перетяга. Если один упирается — ослабьте противоположный.
2. После каждой смены фотополимера протирайте резьбу: именно натёкший и полимеризовавшийся материал заклинивает барашек.
3. Сорванный кронштейн заказывают у Elegoo или печатают: в Printables лежит модель 1689534 «Elegoo Saturn Ultra fixed block».
4. Закисший барашек снимается по официальной инструкции, и это почти полный разбор: семь винтов задней крышки шестигранником 2,0 мм, отключить шлейфы камеры и Wi-Fi, шесть винтов снизу верхней крышки и один сзади (2,5 мм), три плюс три винта правой крышки, затем два винта блока ручки — и только после этого плоскогубцами против часовой.
5. Если и так не идёт, вики предлагает откусить бокорезами пластиковую голову по частям и вынуть остаток шпильки снизу машины.

11. Плёнка мутнеет после первой протирки, а счётчик врёт про износ

После одной уборки бумажным полотенцем плёнка белеет, и владелец принимает это за убитый экран. Штатный жёлтый скребок оставляет вмятины, а один обзорщик поменял плёнку дважды именно из-за него. Бывает и наоборот: плёнка без единой царапины сливает всю ванну внутрь корпуса примерно после двадцати печатей.

PFA-плёнка исключительно мягкая: бумага, салфетки и даже сухая пыль оставляют микроцарапины. Счётчик в прошивке напоминает о замене при 60 000 циклов, но считает он общее число отрывов, а не износ в конкретном месте. Владельцы отмечают, что качество печати начинает падать задолго до этой цифры — просто потому, что модели всегда ставят в одну и ту же зону.

• Плёнку не протирать вообще. Прилипший слой снимайте циклом очистки ванны с экрана принтера, подложив язычок из сложенной бумаги или обрезка плота в углу.
• Если протереть всё-таки надо — только одноразовой микрофиброй, никаких бумажных и хозяйственных полотенец.
• Натяжение проверяйте щелчком: правильно натянутая плёнка звучит как барабан.
• Двигайте зону печати по платформе — так плёнка вырабатывается равномерно и честно доживает до срабатывания счётчика.

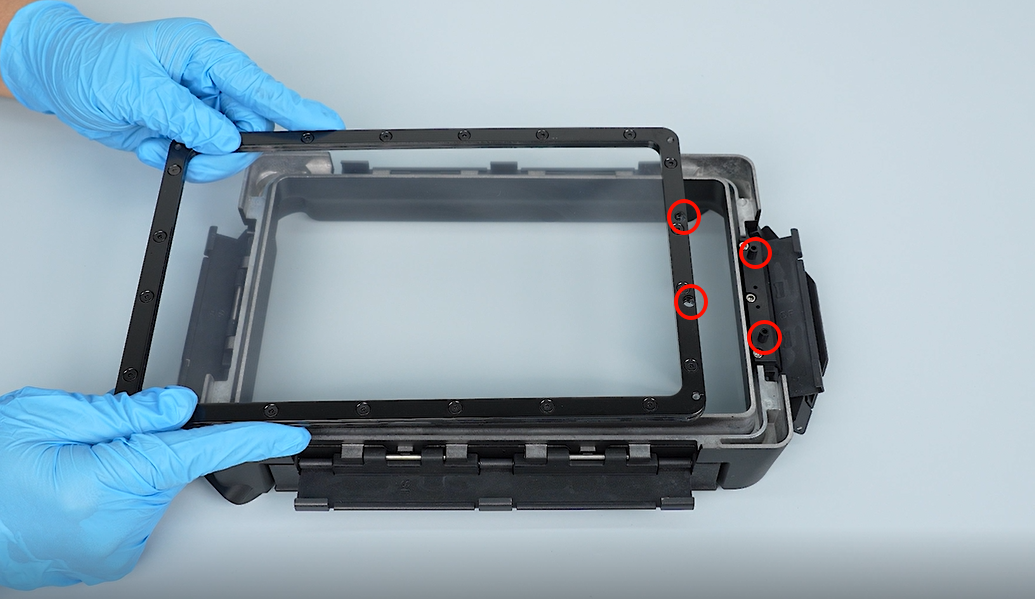

• Меняйте узел заранее, не дожидаясь дыры. Разделительная плёнка на Saturn 4 идёт готовым узлом на четырёх защёлках, самому натягивать её не нужно.
• После любой неудачной печати смотрите на плёнку со стороны экрана: нашли фотополимер на матрице — меняйте плёнку немедленно.

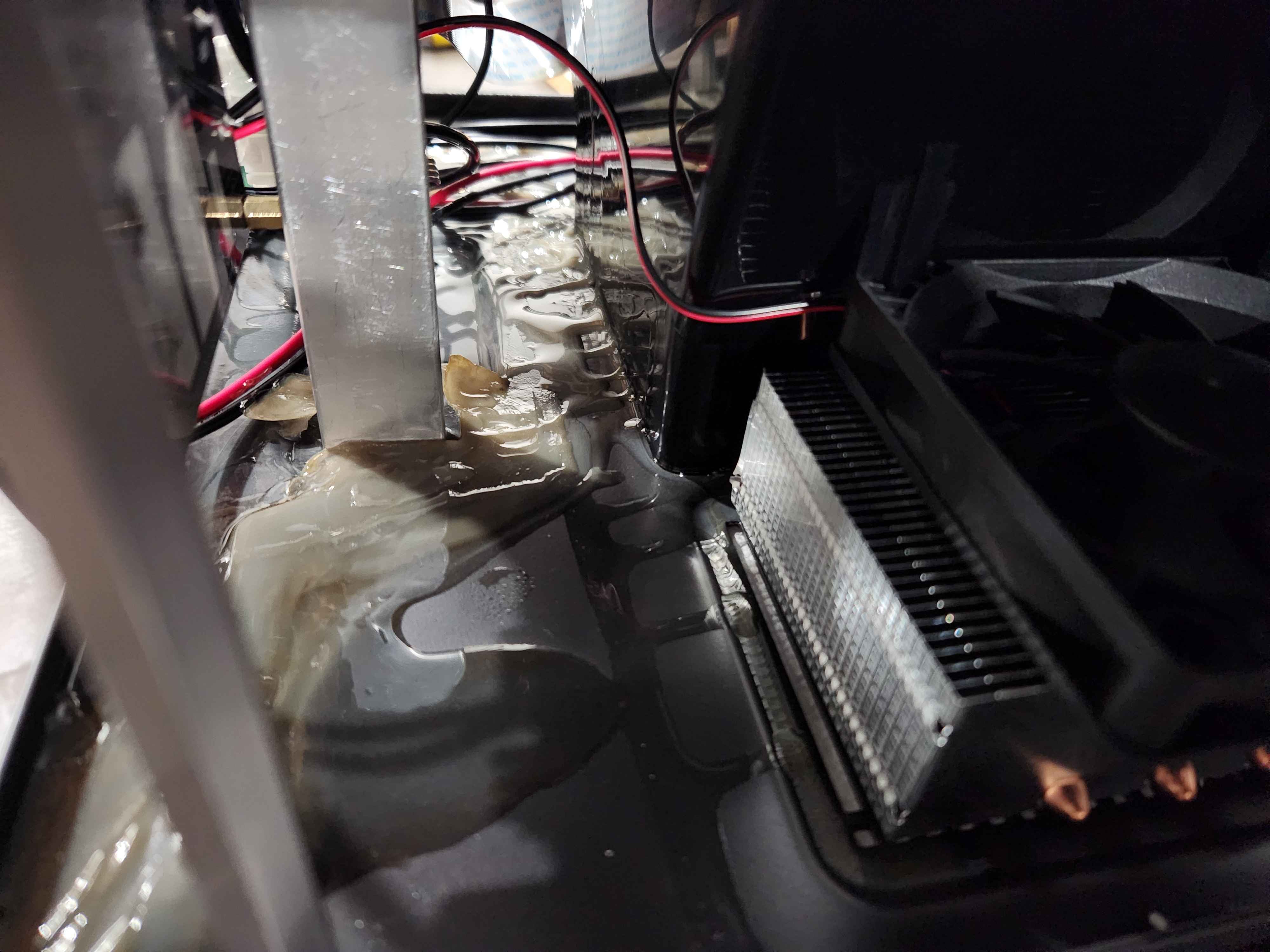

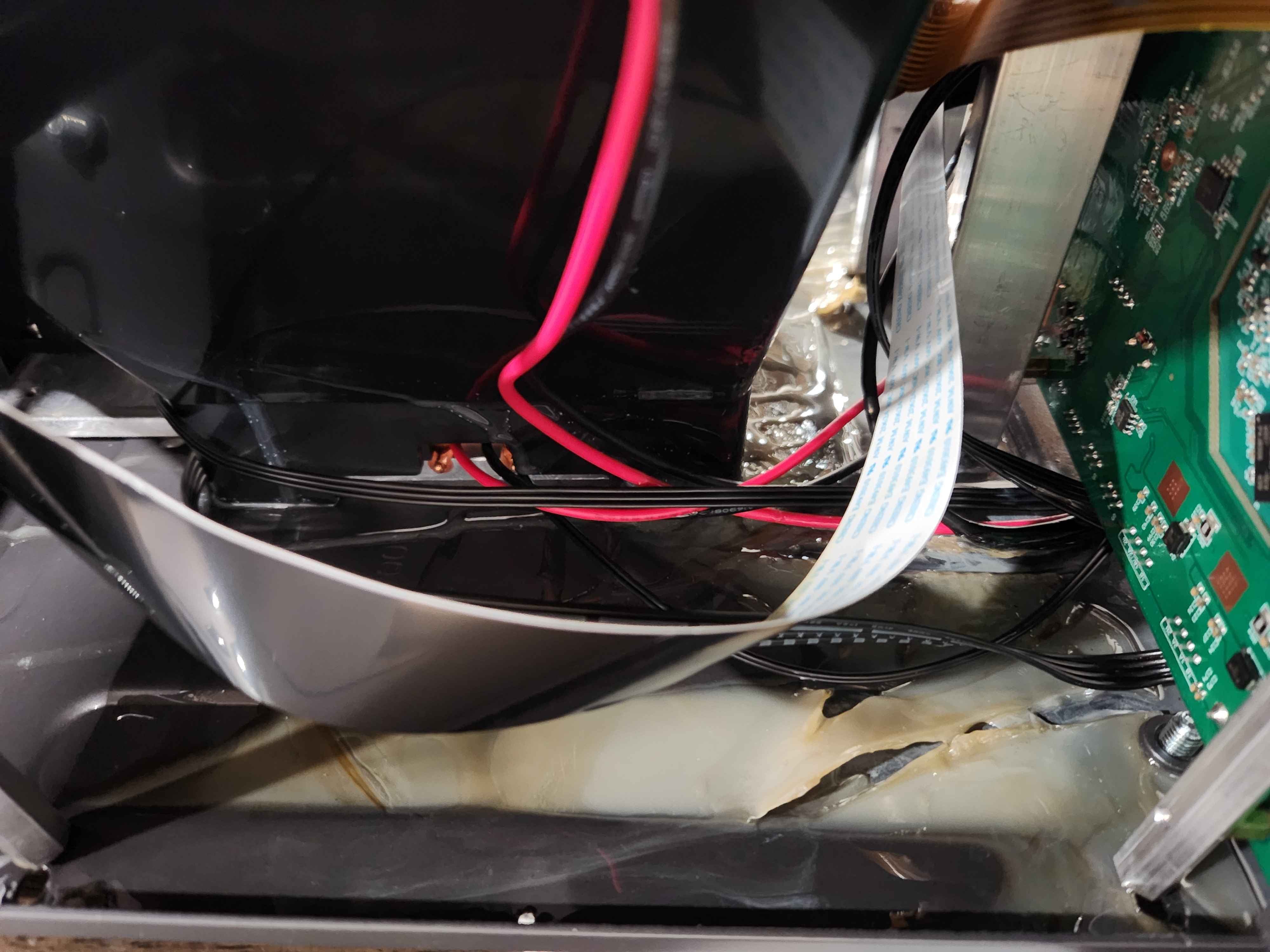

12. Протечка заливает корпус: наклонный узел нельзя загерметизировать

Это не домыслы владельцев, а цитата из официального руководства: «из-за особенностей наклонного отрыва полностью герметичную зону печати обеспечить невозможно». Под платформой предусмотрен паз, который ловит небольшие подтёки, но при серьёзной протечке фотополимер уходит внутрь машины — на радиатор УФ-блока, на шлейфы и на плату.

Отдельная беда — сама уборка. Чтобы снять корпус целиком, надо выкрутить винты снизу, то есть перевернуть машину, и остатки фотополимера растекутся дальше. Опытные владельцы советуют начинать с передней панели: она снимается за пять минут и открывает почти всю зону ванны.

1. Обесточьте принтер и вытащите шнур.
2. Открутите четыре винта сверху передней панели шестигранником 2,5 мм, поставьте принтер на край стола и открутите четыре винта снизу. Держите машину — она норовит упасть.

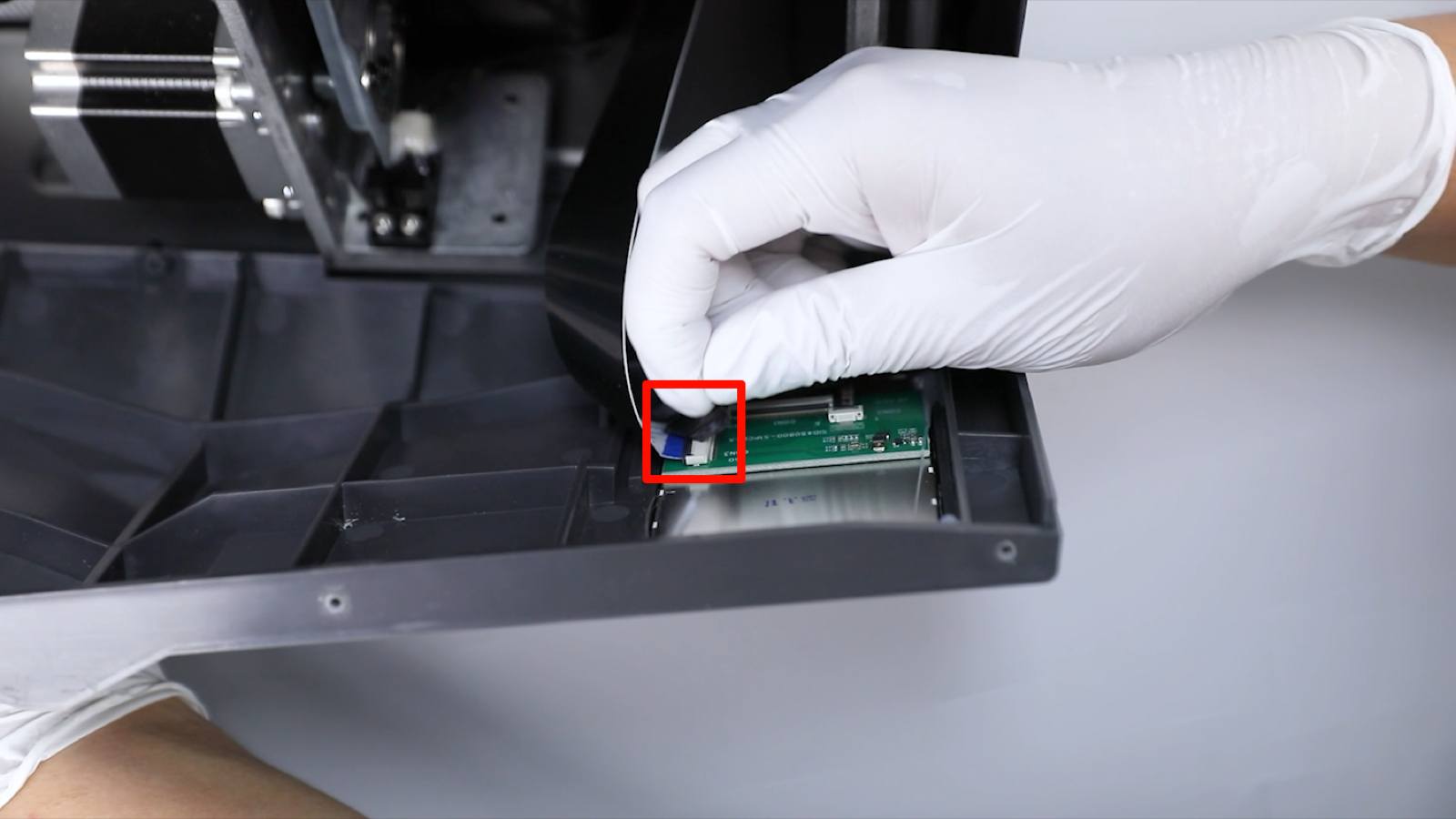

3. Приоткройте панель, отклейте чёрный скотч с порта сенсорного экрана, поднимите защёлку и отсоедините шлейф.
4. Отпустите два винта оси вращения наклонного узла и снимите её.

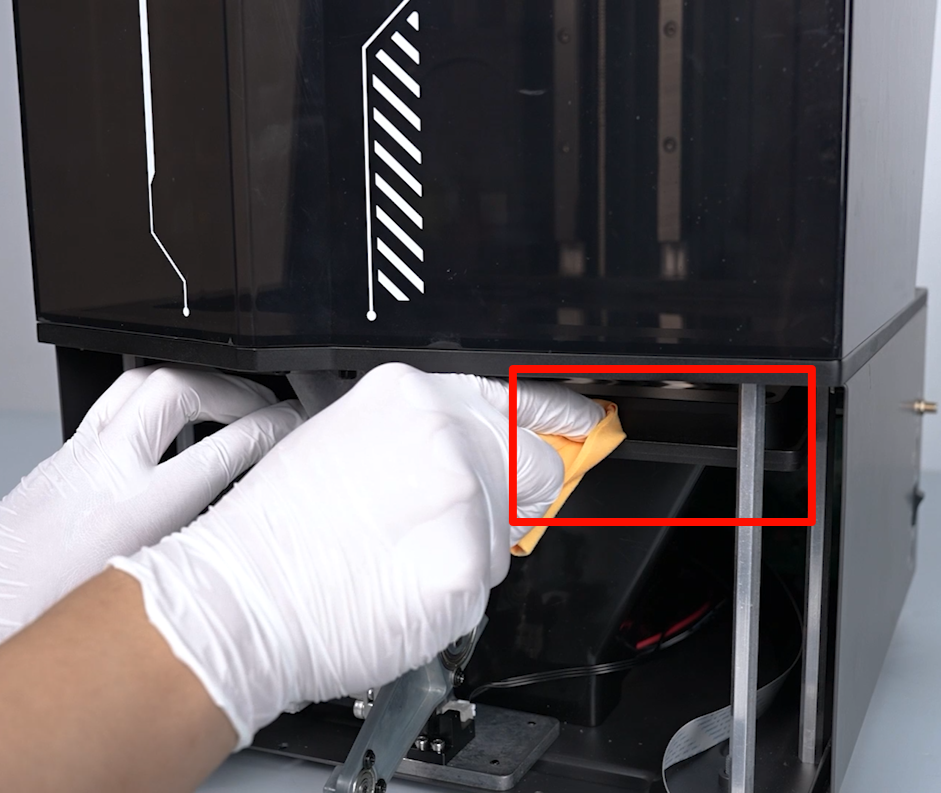

5. Намотайте на шестигранник безворсовую салфетку со спиртом, придавите наклонную платформу и вычистите паз.

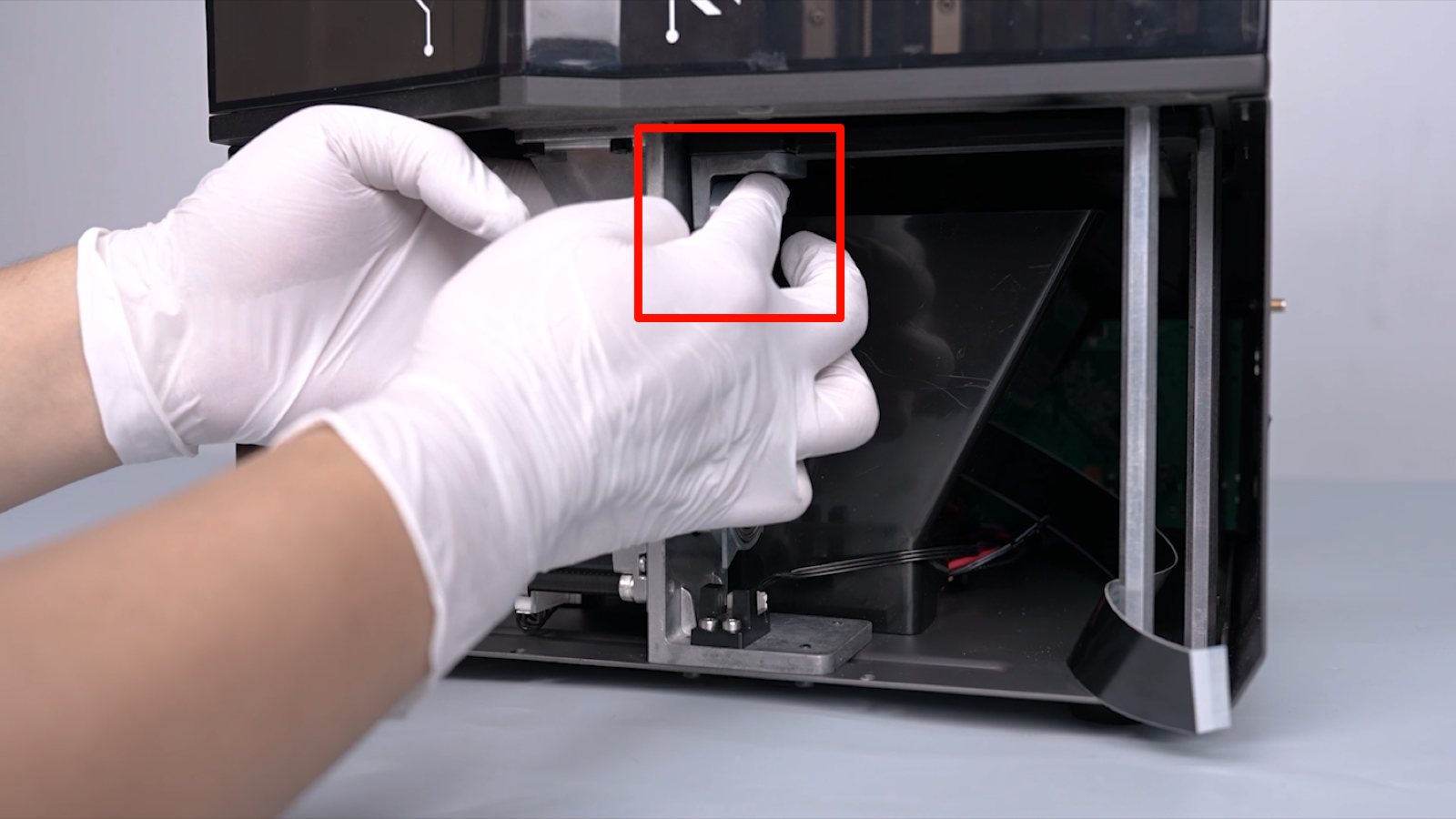

6. Соберите обратно, проверьте, что наклонный узел ходит вверх-вниз без закусывания, и включите принтер — он сам прогонит самопроверку.

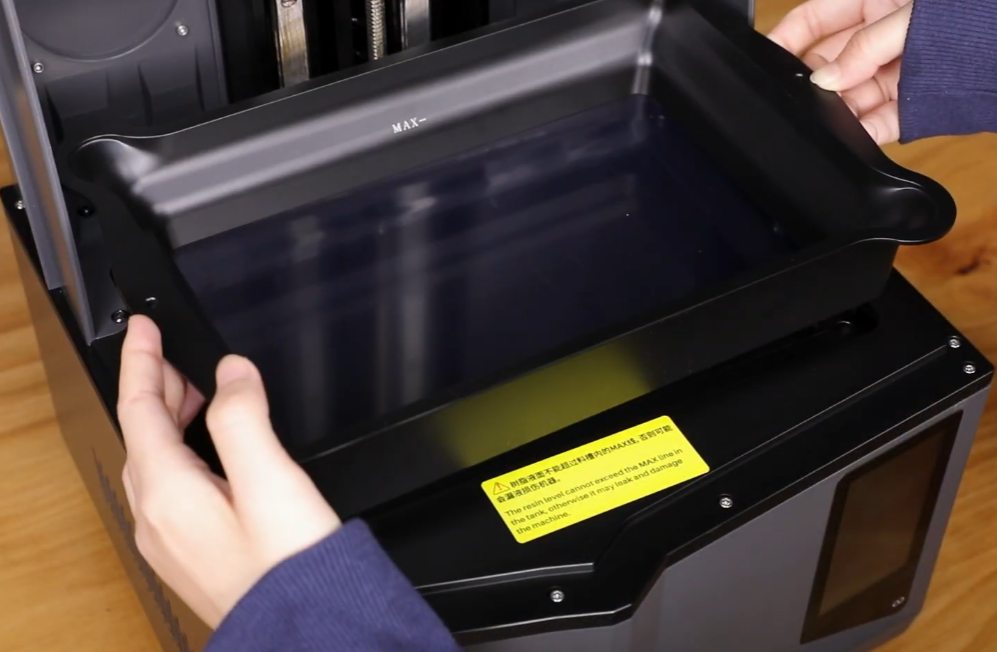

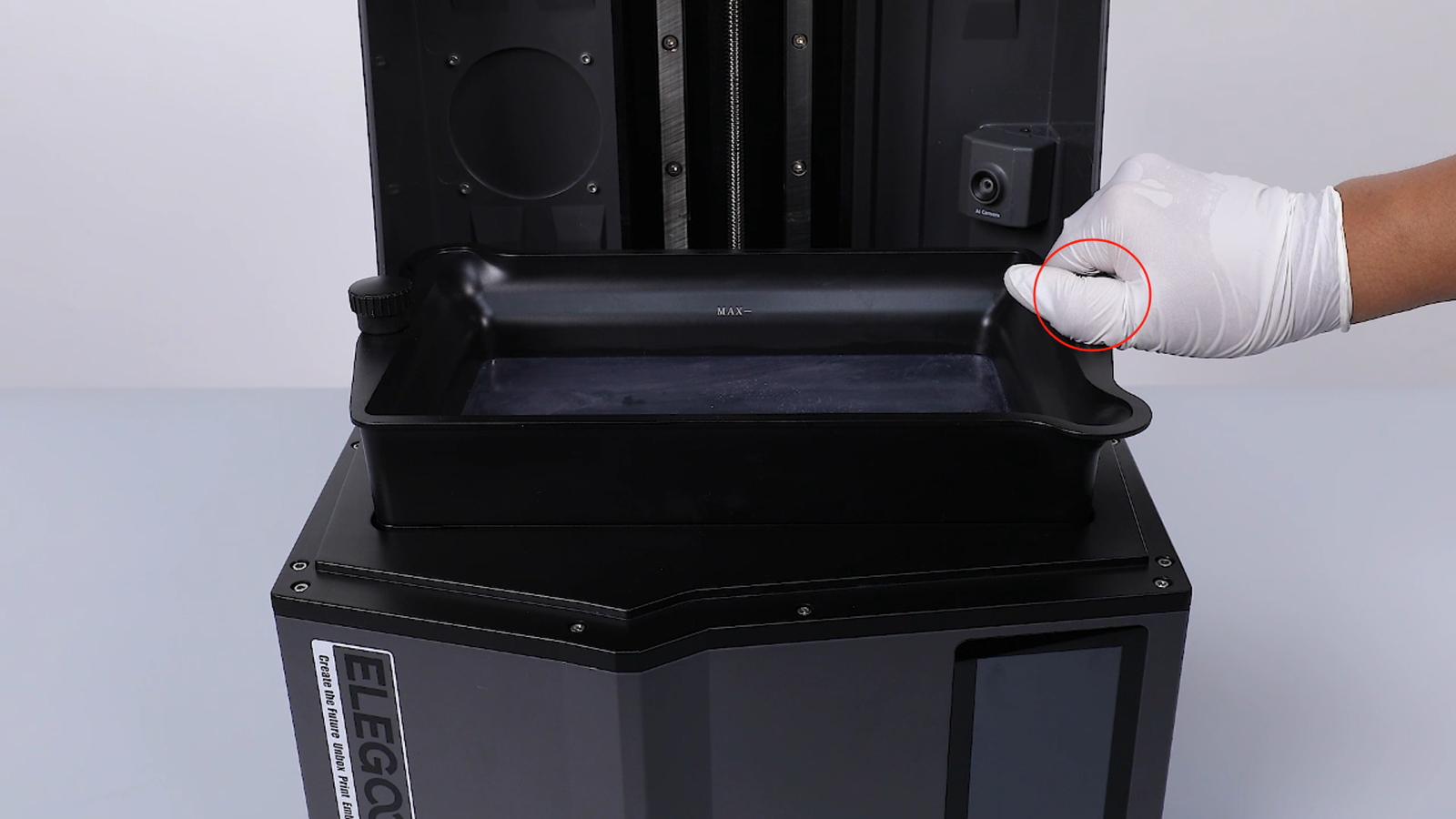

13. Метка MAX врёт, если принтер выключен

Фотополимер переливается через передний край в середине печати, хотя ванну заливали «ровно по MAX». На выключенной машине наклонный узел стоит наклонённым вперёд, и уровень относительно метки читается неверно: после парковки он оказывается выше MAX.

• Включите принтер, дождитесь, пока наклонный узел встанет ровно, и только потом заливайте.
• Для крупных моделей с большой площадью сечения лейте заметно ниже MAX — при отрыве фотополимер гуляет по ванне.
• Нижняя граница тоже есть: руководство требует, чтобы уровень был выше трети объёма ванны, иначе печать блокируется всплывающим окном.

14. Наклонный отрыв гнёт модель и срывает её с поддержек

Во время печати слышны ритмичные удары, вся консоль с платформой заметно прогибается вниз перед тем, как слой отщёлкнется, детали вырывает из поддержек, а плот остаётся приваренным к платформе. Наклон уменьшает пиковую силу отрыва, но взамен прикладывает её не вдоль оси Z, а под углом — то есть как изгибающий момент к детали и к дереву поддержек. Плюс сила отрыва разная в передней и задней частях платформы.

1. Наклоняйте модель на 5–15°, чтобы ни один слой не был одной большой плоскостью, и не выравнивайте длинную ось детали вдоль направления наклона.
2. Выдалбливайте крупные детали и делайте сливные отверстия, не оставляя замкнутых полостей.
3. Снижайте выдержку и число базовых слоёв: пересвеченный плот держится за платформу крепче, чем модель за поддержки. Рабочий диапазон сообщества — 24–35 секунд базовых и 2,0–3,5 секунды обычных.
4. Ставьте поддержки плотнее и с тонкими перемычками, а модель поднимайте выше над платформой.
5. Для ответственных деталей отключайте быстрый режим — это прямая рекомендация практика, который разбирал механику отрыва.
6. Русскоязычные владельцы добавляют: поднять паузу после опускания примерно на 20 %.

15. Дырки в широких тонких стенках на штатном профиле

На широких тонких поверхностях — крыльях дракона, плащах, щитах — появляются мелкие сквозные дырки, при том что плотные детализированные участки печатаются идеально. Причина в том, что фотополимер не успевает затечь под большое сечение между слоями: в штатном профиле ChiTuBox пауза перед отрывом и пауза после отрыва равны нулю.

• Добавьте паузы. Производитель фотополимеров Liqcreate, который делал лабораторные профили под эту машину, ставит 2,0 с перед отрывом, 0 с после отрыва и 0,5 с после опускания вместо штатных 0 / 0 / 1 с.
• Разверните крупные плоскости под углом, чтобы ни один слой не был сплошной широкой заливкой.
• Прогрейте фотополимер — тёплый затекает быстрее.

16. Модель приваривается к платформе намертво

Ни скребок, ни рычаг не помогают: деталь ломается раньше, чем отходит. Обзорщик Goonhammer в итоге разодрал фирменную ладью на куски, а другой сломал модели ноги при снятии. Виноваты лазерная гравировка платформы и штатная базовая выдержка в 35 секунд, которая для многих фотополимеров избыточна.

• Откалибруйте базовую выдержку под свой фотополимер вместо штатных 35 с — обычно хватает 25–30 с.
• Печатайте на поддержках, а не плашмя от платформы: так деталь снимается вместе с плотом.
• Подержите платформу пару минут в прохладе — металл сожмётся и отпустит.
• Заходите тонким жёстким шпателем от угла, а не от центра, и не давите на гравировку: она стирается.
• Радикально — сторонняя магнитная гибкая платформа. Но учтите раздел 20: прошивка с ручным выравниванием перебила gcode-компенсацию высоты, которую дают производители таких платформ, и скрипт приходилось просить у них заново.

17. Платформу неудобно мыть: перемычки, спирт внутри и ни одной ручки

Двухэтажная подпружиненная платформа нужна датчику усилия, но мыть её мучительно. Между самой платформой и блоком крепления есть перемычки, под которые не подлезть ни тряпкой, ни кистью. Внутрь корпуса платформы затекает спирт и почти не выливается. Ручек у версии 12K нет вовсе — их добавили только в 16K. А снимается платформа движением на себя, через переднюю кромку машины, поэтому капли летят на корпус.

• Всегда ставьте комплектный поддон вокруг ванны перед тем, как снимать платформу.
• Протирайте платформу спиртом и бумагой сразу, пока фотополимер не встал.
• После мойки наклоняйте платформу и давайте спирту стечь — иначе он потом капает на модели.
• Печатные ручки для платформы — самая популярная самоделка под эту машину, и это тот случай, когда она реально экономит нервы.

18. Ось Z и материнская плата не доживают до года

Самопроверка помечает «Z-Axis motor status», печать обрывается, платформа не идёт по кнопкам ручного управления. Иногда перезагрузка или сброс к заводским настройкам временно снимает ошибку. Однозначного диагноза нет: винят сам мотор, концевик с лопнувшей пайкой и драйвер Z на материнской плате. Отдельный сценарий — фотополимер стекает по ходовому винту прямо в мотор.

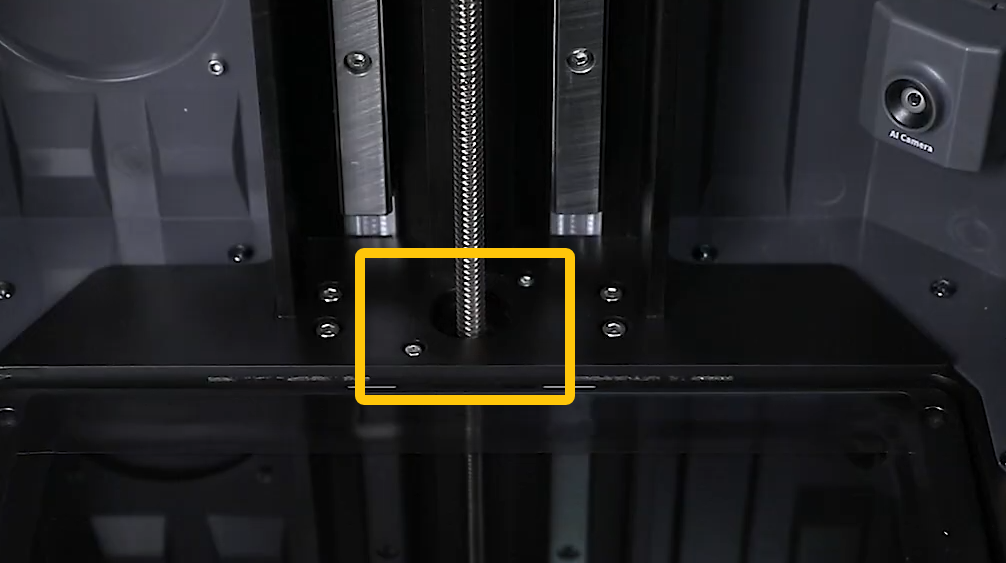

1. Осмотрите зону мотора. Есть полимеризованный фотополимер — мотор под замену, отмывать его вики запрещает.
2. Подтяните винты крепления мотора и антилюфтовой гайки.

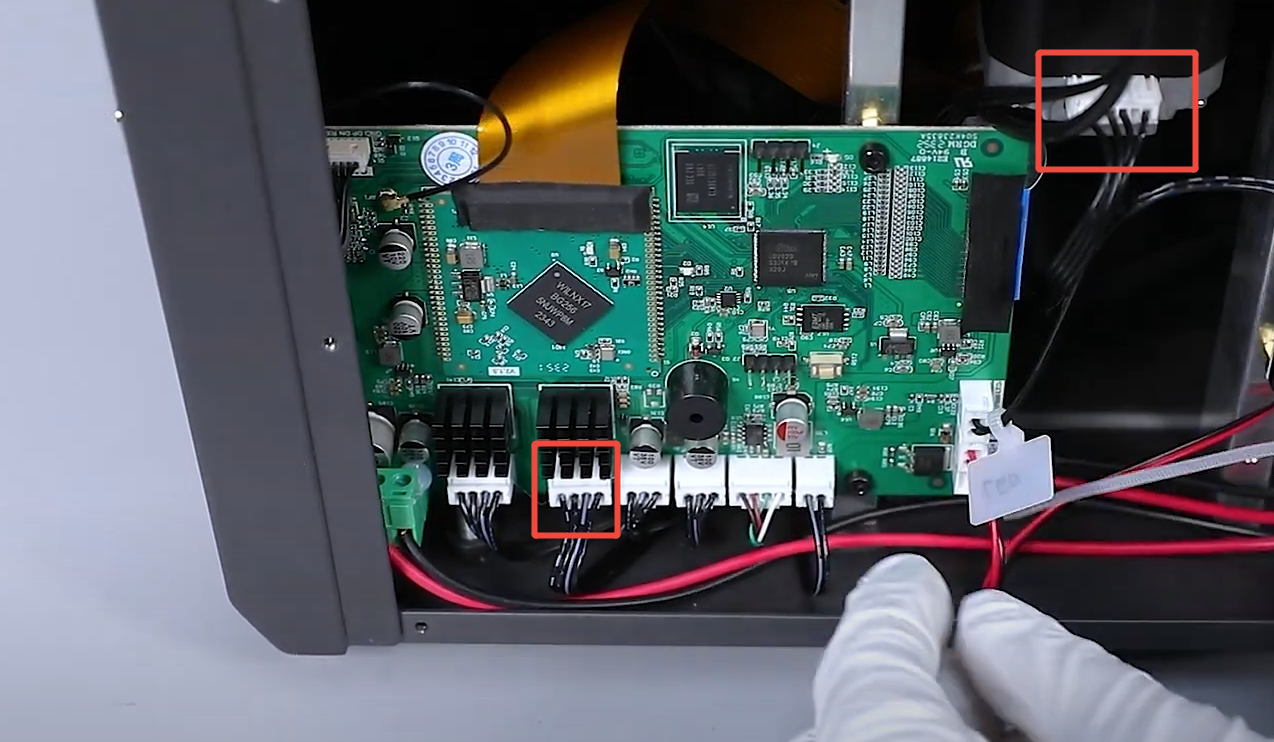

3. Снимите заднюю крышку (семь винтов, 2,0 мм) и переткните разъём мотора Z.
4. Вычистите и заново смажьте ходовой винт и направляющие. Руководство требует делать это минимум раз в 2–3 месяца, а при плотной печати чаще.
5. Проверьте, не перекручен ли витой кабель — он же виноват в ошибке механического датчика.
6. Отпустите антилюфтовую гайку и подвигайте ось с экрана. Пошла — менять гайку.
7. Финальный тест: переставьте разъём мотора X в гнездо Z. Если каретка поехала вверх — виноват мотор Z или его провод; если нет — материнская плата. Выключайте питание сразу, как убедились.

19. OTA заливает прошивку не под ту плату, а журнала изменений нет

После автоматического обновления машина висит на логотипе или на крутящемся индикаторе. Или грузится, но забывает язык и Wi-Fi при каждом выключении. Или в самопроверке одновременно краснеют «Status of LCD screen connection» и «Z-Axis motor status». Или экран светится белым без картинки. Или принтер сообщает неверное разрешение — этот симптом фиксировали на 16K после прошивки 1.5.7. На 16K после одного из обновлений УФ-подсветка вообще оказалась привязана к светодиоду камеры и горела постоянно, даже без печати.

Под одним именем модели выпускались разные ревизии материнской платы, и сервис обновлений не всегда попадает в нужную. Проверить, что именно приехало, негде: в разделе загрузок Elegoo у Saturn 4 Ultra нет прошивок вообще — только руководства и тестовая модель, а публичного журнала изменений компания не ведёт. Единственный найденный официальный текст изменений — поле log в ответе OTA-сервера для версии V01.04.08 от 16 декабря 2025 года: приложение получило доступ к списку моделей и истории печати на принтере плюс удалённый запуск печати.

1. Держите на отдельной флешке заведомо рабочую прошивку до того, как согласитесь на OTA.
2. Если обновление скачивается и срывается — сначала проверьте, не лежит ли сервис Elegoo: характерная пара симптомов «Failed to send file» из слайсера плюс «Check network connection» при обновлении. Такой сбой на стороне компании подтверждался официально.
3. Ставьте локально: распакуйте архив, положите файлы в корень флешки FAT32 и выберите «Settings» → «Version Upgrade» → «Local Upgrade».
4. Ручной порядок через печать файлов: сначала .bin, затем ChituFPGA.bin, затем gcode-файл, с перезагрузкой после каждого шага и финальной — с вынутой флешкой. Версию потом смотрите в «Printer Information».

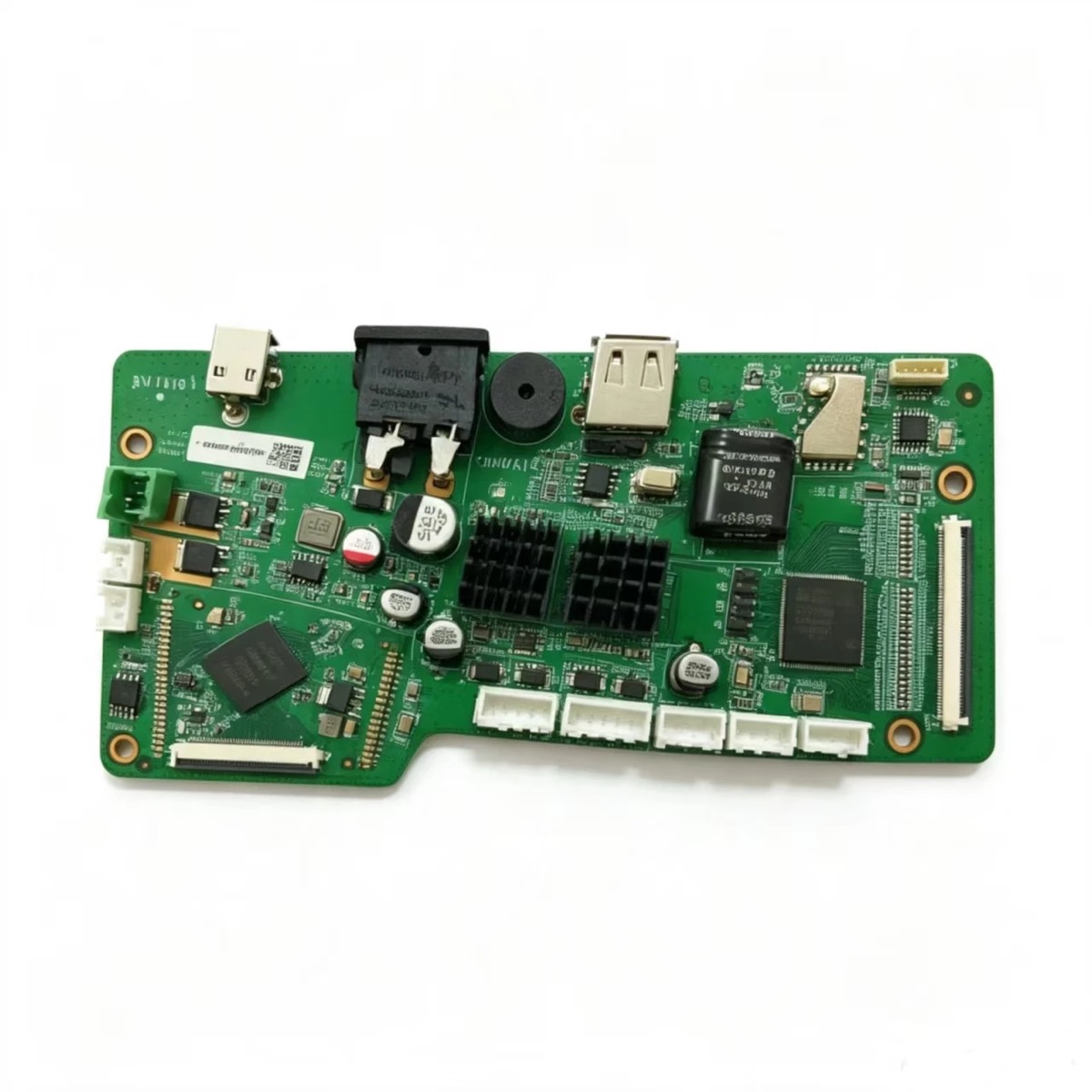

5. Сломалось всерьёз — снимите заднюю крышку, сфотографируйте материнскую плату и отправьте фото в поддержку: образ выдают под конкретную ревизию, и часто это прошивка в два захода.

20. Прошивка с ручным выравниванием сломала гибкие платформы

Машина с наклеенной магнитной платформой перестаёт печатать и сообщает о постороннем предмете, которого нет. Виновата прошивка, добавившая ручное выравнивание: она перебила gcode-компенсацию высоты, которую производители гибких платформ дают под свою толщину.

• Запросите у производителя платформы обновлённый скрипт — Wham Bam выпустили исправленный уже 26 февраля 2025 года.
• Владельцы также чинили это правкой gcode-компенсации: прибавляли 0,5 к значениям A и B.
• Помните, что такая правка считается вмешательством и снимает гарантию.

21. Принтер не включается или зависает на логотипе ELEGOO

Первая же строка в официальном списке причин «принтер не включается» звучит смешно, но именно она чаще всего и виновата: флешку вставили до того, как щёлкнули выключателем. Вынули, перезагрузили — заработало. Если экран всё-таки замирает на логотипе, дальше идёт упавшая прошивка или короткое замыкание одного из узлов.

1. Выньте флешку и перезагрузитесь.

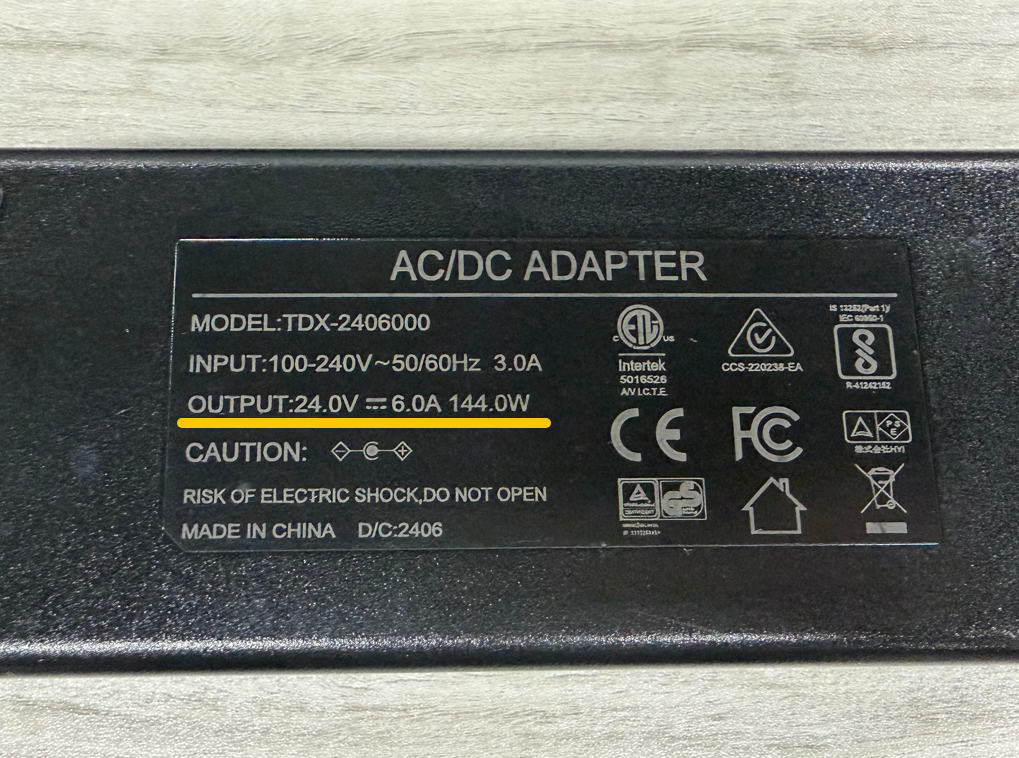

2. Проверьте блок питания: норма — 24 В, при наличии мультиметра меряйте, без него смотрите на индикатор адаптера.
3. Залейте восстановительную прошивку: флешка FAT32 объёмом менее 16 ГБ, распакованный ChituUpgrade.bin в корень (архив класть нельзя, имя не менять), вставить и перезагрузить — обновление пойдёт само.
4. Если экран ожил, прошейтесь заново, и вот здесь развилка: платы с конденсаторами шьют полной прошивкой по USB, платы без конденсаторов обновляются только по воздуху с экрана. Заливать USB-пакет вслепую на плату без конденсаторов не стоит — есть задокументированный случай, когда после этого загорелся УФ, закрутился вентилятор, а экран остался чёрным.
5. Не помогло — снимите семь винтов правой боковой крышки, отключите все шлейфы, кроме экрана, питания и матрицы, и включите. Загрузился — значит, коротит один из отключённых узлов, подключайте по одному.

22. Флешка, файлы и серая кнопка «Печать»

Три родственных симптома: интерфейс намертво встаёт при открытии USB-хранилища; папки видны, а файлов внутри нет; принтер показывает эскиз нарезки, но кнопка запуска серая. Совместимость по флешкам у машины очень узкая, внутренняя память забивается, а заголовок нарезанного файла проверяется строго.

1. Отформатируйте флешку как незагрузочную FAT32 с разметкой MBR. Официальная вики требует FAT32; в разных её разделах предельный объём указан то как 16 ГБ, то как 32 ГБ, поэтому надёжнее взять флешку до 16 ГБ. NTFS не подходит.
2. Называйте файлы латиницей и цифрами, без спецсимволов.
3. Вставляйте флешку после того, как принтер загрузился.
4. Почистите внутреннюю память: «Print» → «Local File», долгое нажатие на файле → «Select All» → «Delete». Либо «Settings» → «App Settings» → «Format the files» → «Local Formatting», принтер перезагрузится.
5. Проверьте формат. Saturn 4 Ultra читает и CTB, и GOO — в отличие от базового Saturn 4, который знает только GOO. Если ничего не помогает, выгружайте .ctb: он на этой машине надёжнее.
6. Убедитесь, что в слайсере выбран профиль с точным именем «Saturn 4 Ultra», а не Saturn 4 и не 16K, и не гоняйте файл через сторонние конвертеры форматов.
7. Почистите разъём USB ватной палочкой со спиртом; если флешка болтается, пинцетом чуть подожмите фиксирующую пружину.

23. UVtools ломает .goo, а параметры подъёма трогать вообще нельзя

Файл прекрасно печатался прямо из слайсера, но после открытия и сохранения в UVtools — даже без единой правки — выходит расплющенная каша: принтер печатает с высотой слоя 0, платформа не поднимается. UVtools подставлял высоту слоя 0,05 мм в параметры подъёма как правило для принтеров с наклонной ванной, а Saturn 4 Ultra требует там ровно 0.

Из той же оперы — попытки «настроить» высоту и скорость подъёма. Их у этой машины нет: официально «принтер использует наклонный отрыв и не требует дополнительной настройки параметров движения по оси Z». Скорость меняется только переключателем быстрого и медленного режима на экране, причём первые 50 слоёв в любом режиме печатаются медленнее. Посторонние значения в файле прошивка либо игнорирует, либо отрабатывает буквально — и печать становится очень долгой.

• Обновите UVtools: правку выпустили 4 апреля 2025 года, после сборки 5.0.5. Проект живой, актуальный релиз — 6.2.0 от 6 августа 2026 года.
• Если поведение осталось, конвертируйте файл: Convert To → ChiTuBox → ChiTuBox CTB (Encrypted) → Version 5.
• Не правьте вручную скорости подъёма и опускания — в UVtools для машин с наклонной ванной эти поля намеренно скрыты.
• В UVtools заведены раздельные машины «Saturn 4 Ultra 12K» и «Saturn 4 Ultra 16K». Выбирайте свою, у них разные разрешения и размеры зоны.

24. ChiTuBox гоняет платформу вместо наклона — печать втрое дольше

На файле из ChiTuBox принтер не только качает ванну, но и гоняет платформу вверх-вниз на полный ход подъёма. На файле из ELEGOO SatelLite качается только ванна, а платформа поднимается ровно на толщину слоя. Одна и та же модель печатается почти втрое дольше, плюс лишний износ оси Z. Профиль слайсера просто не задействует наклонный отрыв и печатает по классической схеме.

• Обновите ChiTuBox и возьмите свежий профиль именно под Saturn 4 Ultra; поддержка сети и ChituManager появились в версии 2.1.
• Либо режьте в ELEGOO SatelLite — там наклонный отрыв учитывается по умолчанию.
• Учтите особенность SatelLite: без плагина UVtools он экспортирует только .goo. Чтобы получить .ctb, укажите путь к UVtools.exe в меню «UVTools plug-in» и выберите формат «UVtools Universal Slice File».
• Миф «Lychee не поддерживает Saturn 4 Ultra» устарел: версия 7.1 от 30 октября 2024 года добавила модель вместе с передачей файлов по сети, паузой и отменой печати.

25. Wi-Fi только 2,4 ГГц, обрывы и «offline» в ChituManager

Сеть не появляется в списке, пароль «неверный» при верном пароле, соединение отваливается посреди печати, а в ChituManager принтер уходит в offline и после удаления больше не находится. Часть машин уезжает с завода со старой прошивкой Wi-Fi-модуля — владелец, поменявший два принтера, в итоге получил от поддержки .bin для Wi-Fi, и это помогло.

1. Убедитесь, что сеть работает в диапазоне 2,4 ГГц: официально другой модуль не поддерживает. Если 2,4 и 5 ГГц раздаются одним именем, разделите их.
2. Уберите скрытие SSID — скрытую сеть принтер не покажет, а ввести имя вручную нельзя. Проверьте фильтр по MAC-адресам.
3. Сделайте короткое имя сети без пробелов и знаков препинания, поставьте WPA2 и на время проверки придвиньте принтер к роутеру на 1–3 метра.
4. Быстрая диагностика: поднимите точку доступа на телефоне и подключите к ней и принтер, и компьютер. Заработало — дело в роутере.
5. Слайсер не видит принтер, хотя тот в сети: переведите сетевой профиль Windows в «Частная», временно выключите брандмауэр, убедитесь, что ПК и принтер в одном сегменте (гостевые сети и изоляция клиентов ломают обнаружение), и освободите память на плате принтера.
6. Не удаляйте принтер из ChituManager при статусе offline: «Slice → Network send» часто уходит и так.
7. Медленная передача — это норма, а не сбой: замеренная скорость заливки около 170 КБ/с, файл на 66 МБ уезжает примерно семь минут, и ещё около 15 секунд нужно принтеру, прежде чем он примет команду старта. Замер сделан на версии 16K, но сетевой стек у обеих машин общий.

26. Камера слепа ниже 50 мм, а таймлапс молча не пишется

Камеру продают как страховку от провалов, но она видит платформу только начиная примерно с 50 мм высоты, ничего не видит на дальней стороне, а у версии 12K внутри вообще нет подсветки. Обзорщик потерял восьмичасовую ночную печать без единого предупреждения; другой пишет, что ни один из его провалов от холодного фотополимера камера не заметила. ИИ-распознавание брака официально работает только для моделей выше 100 мм.

У таймлапса — свой набор ограничений, из-за которых он выглядит сломанным. Он выключен по умолчанию и включается ДО старта печати, задним числом принтер его не добавит. Модели ниже 50 мм не снимаются вообще, съёмка стартует с 30 мм, кадр берётся раз в 10 слоёв, разрешение 720p, в памяти хранится максимум 20 роликов. Значок REC в углу экрана означает лишь, что камера подключена, а не что идёт запись.

• Снимите заводскую крышку с объектива — самая частая причина «чёрной картинки».
• Если поток чёрный, а ChituManager падает с ошибками декодера, удалите ChituManager через «Программы», вычистите остатки в %appdata% и поставьте заново. Сам ChituManager, кстати, не запускается отдельно: он живёт внутри ChiTuBox и закрывается вместе с ним.
• Устойчивое фиолетовое мерцание — брак модуля, меняется по гарантии; официальная вики описывает замену камеры и её шлейфа шестигранником 1,5 мм.
• Не открывайте видеопоток в первые слои: он «залипает» и рвёт запись таймлапса. И не держите поток открытым постоянно — счётчик подключений у принтера не обнуляется и переполняется, а сбрасывает его только выключение питания.
• Открытый видеопоток связывают ещё и с зависаниями посреди печати: принтер замирает на произвольном проценте и числится офлайн, особенно если компьютер с открытым окном камеры ушёл в сон. Закрывайте поток на время печати.
• Если после возобновления печати пропал слой, временно удвойте выдержку следующего — это вытянет сцепление.

27. «Умный» датчик не ловит ни провал печати, ни протечку

Печать провалилась целиком — платформа пустая, плёнка в полимеризованной корке, фотополимер течёт на экран, — а машина спокойно досчитывает до «Печать завершена». В одном из разобранных случаев «датчик остатков» не отреагировал на протечку, которая закончилась треснувшей матрицей.

• Не полагайтесь на него как на страховку: это удобная веб-камера, а не защита от провалов.
• После каждого провала осматривайте ванну, прогоняйте цикл очистки и смотрите на плёнку со стороны экрана.
• Нашли фотополимер на матрице — меняйте плёнку немедленно, как описано в разделе 11.

28. Не тот блок питания: перезагрузки на втором слое и слабая засветка

Принтер выключается и перезагружается ровно в момент возврата наклонного узла после первой засветки, дальше — на каждом слое. Или встречает владельца хроническим «Printing Interrupted» прямо из коробки. Или модели не держатся при нормальных настройках. Виноват внешне такой же блок с цилиндрическим разъёмом от другого устройства: при просадке мотор встаёт на пике нагрузки, а УФ светит слабее.

• Сверьте шильдик: у Saturn 4 Ultra это 24 В, 6 А, 144 Вт, модель TDX-2406000.
• Адаптеры серии Mercury на 12 В внешне похожи, но на Saturn 4 Ultra УФ с ними не заработает вообще — вики предупреждает об этом отдельно.
• Если модели не полимеризуются, а картинка на матрице есть, проверьте разъём платы стабилизатора тока: при следах подгорания пользоваться принтером нельзя, нужно фото в поддержку.
• С мультиметром: включите «Tool» → «Screen Exposure» → «Text» и померьте напряжение на разъёме УФ. Норма — около 24 В в первых двух точках и около 25 В в третьей; по тому, где пропадает напряжение, и определяется виновник: материнская плата, разъём, плата стабилизатора тока или сама плата УФ.

29. Три ошибки первого запуска, которые выглядят как заводской брак

Слои идут с перекосом и поддержки кривые; всплывает ошибка перелива при уровне ниже MAX; слои шатаются и адгезия плавает. Все три — не брак, а недочитанная коробка.

1. Ванна приезжает на транспортировочных винтах, а рифлёные барашки лежат в наборе инструментов. Руководство про замену не пишет — поменяйте их до первой печати и затягивайте обе стороны равномерно.
2. Ручка платформы должна быть заперта. Незапертая платформа не держится жёстко, и датчик усилия читает ерунду — отсюда и ложный перелив, и шатающиеся слои.
3. Снимите все транспортные плёнки и крышку с объектива камеры.
4. Заодно проверьте комплект: комплектные бумажные воронки и мягкие маски обзорщики называют бесполезными, а острый металлический шпатель царапает покрытие платформы. Респиратор, нитриловые перчатки и жёсткие пластиковые воронки стоит купить сразу.

30. «Мыльная» недоотверждённая поверхность — единственная нерешённая

На части моделей поверхность местами становится «мыльной»: верхний слой стирается пальцем или шилом и скатывается в катышки, мелкие детали в этих местах разрушаются. Один и тот же файл даёт то брак, то идеальный результат, причём брак переезжает на другую модель. Владелец из русскоязычного сообщества исключил расположение и ориентацию моделей, тип и цвет фотополимера, температуру, устойчивость стола и время засветки — и получил тот же дефект на втором, только что купленном экземпляре. Поддержка Elegoo решения не нашла.

• Единственная рабочая версия из обсуждения: похожий дефект на Mars 5 Ultra давали серые градиенты сглаживания по краям изображения, и лечился он обновлением слайсера. Проверьте версию ChiTuBox и пересоберите профиль.
• Попробуйте другой слайсер и сдвиньте модель по платформе — на Mars 5 Ultra небольшой сдвиг иногда убирал дефект.
• Исключите низкий уровень фотополимера: в одном из разборов на форуме именно он оказался виноват в похожих катышках.
• Гарантированного решения на август 2026 года нет. Если берёте машину под мелкую детализацию, держите это в голове.

31. Трещина на защитном стекле — это не трещина на экране

Через экран проходит тонкая трещина, а печать при этом идёт нормально. Saturn 4 Ultra уезжает с завода с закалённым защитным стеклом твёрдостью 9H, наклеенным под кромочный скотч. Оно трескается от уроненной платформы, комков полимеризованного фотополимера и перекосов, а матрица под ним остаётся целой.

• Прогоните тест засветки: картинка ровная — печатайте дальше.
• Треснувшее стекло не отдирайте. Один владелец снял вместе с ним верхний слой матрицы и превратил косметический дефект в замену экрана.
• Держите запасную защиту на матрицу — стекло или плёнку: она стоит копейки по сравнению с самим экраном и меняется без разбора машины.

32. «Печать завершена», а платформа пустая

Задание отрабатывает всё положенное время и рапортует об успехе, на платформе пусто, в ванне на ощупь тоже ничего. Чаще всего на плёнке лежит один тонкий полимеризованный лист во всю площадь и глушит УФ для всего, что выше. Обычно его создают, запуская тест засветки экрана с установленными ванной и платформой.

1. Слейте ванну и просветите плёнку фонариком с обратной стороны.
2. Снимите корку циклом очистки ванны, подложив бумажный язычок в углу, — руками и скребком плёнку легко порвать.
3. Любые тесты засветки запускайте только со снятыми ванной и платформой.
4. Дальше перепроверьте выдержку базовых слоёв и плоскость платформы: пустая платформа бывает и от короткой базовой выдержки или маленького пятна контакта.

Справочник самопроверки: что означает каждый пункт

Экран самопроверки Saturn 4 Ultra показывает счётчик ресурса плёнки и семь пунктов проверки. Красный восклицательный знак напротив любого из них блокирует печать. В таблицу ниже мы добавили и пять самых частых всплывающих сообщений, которых на этом экране нет, но которые останавливают печать по тем же узлам.

Запчасти и артикулы: что реально приходится менять

Артикулы Elegoo пригодятся при переписке с поддержкой: техподдержка просит назвать деталь именно так. Плёнка, ванна, платформа и матрица у Saturn 4 и Saturn 4 Ultra общие, а вот плата, экран управления и мотор наклона — свои.

Что стало хуже по сравнению с Saturn 3 Ultra

Наклонный отрыв дал скорость, но кое-где Elegoo шагнула назад. Если вы обновляетесь с Saturn 3 Ultra, вот на что стоит посмотреть до покупки.

И отдельно про скорость. 150 мм/ч — пиковая цифра: сноска самой Elegoo привязывает 5,5 с на слой к быстрому режиму и стандартным параметрам ChiTuBox с выдержкой 2,5 с, а руководство добавляет, что первые 50 слоёв всегда печатаются медленнее независимо от режима. Реальный замер Tom's Hardware: бюст высотой в ладонь — 3 часа 13 минут при слое 0,05 мм и выдержке 3,5 с. По сравнению с базовым Saturn 4 та же деталь печатается примерно вдвое быстрее, и это честный выигрыш.

Общие проблемы фотополимерной печати

Кроме перечисленных выше особенностей Saturn 4 Ultra, вы столкнётесь с обычными болезнями фотополимерной печати — они одинаковы на любом MSLA-принтере. Каждую мы разобрали отдельно:

• Модель не липнет к платформе, отваливается в центре, полосы на боках, вакуумный разрыв полых деталей — 13 главных провалов фотополимерной печати и как их решить
• Первый раз в фотополимере: выдержка, поддержки, безопасность, что купить сразу — гайд для начинающих по фотополимерной печати
• Мойка и УФ-досветка без липкой поверхности и трещин — мойка и досветка фотополимерных моделей
• Как выбрать фотополимер под задачу и не переплатить — разбор типов фотополимеров
• Запах, летучие вещества и вытяжка в жилой комнате — вентиляция и безопасность при 3D-печати
• Регламент обслуживания, смазка и что проверять раз в месяц — обслуживание 3D-принтера
• Постобработка: шлифовка, грунт, покраска — гайд по постобработке

Полезное по теме: проблемы базовой модели без наклонного отрыва — 20 известных проблем Elegoo Saturn 4 и апгрейды и аксессуары для Saturn 4. У конкурентов свои болезни: Anycubic Photon Mono M7 и Creality HALOT-MAGE. Посчитать себестоимость печати с учётом расходников помогает калькулятор стоимости 3D-печати.

Первоисточники, по которым собран этот разбор: официальная база знаний wiki.elegoo.com по Saturn 4 Ultra (самопроверка, замена узлов, восстановление прошивки), инструкция по тонкой настройке выравнивания, чистка паза наклонной платформы, разбор порогов прижима в треде про отказы матриц на r/ElegooSaturn, разбор завышенной подложки, лабораторные профили Liqcreate для Saturn 4 Ultra и баг-репорт UVtools по .goo-файлам.

Частые вопросы
