Elegoo Saturn 4: 20 известных проблем и решения

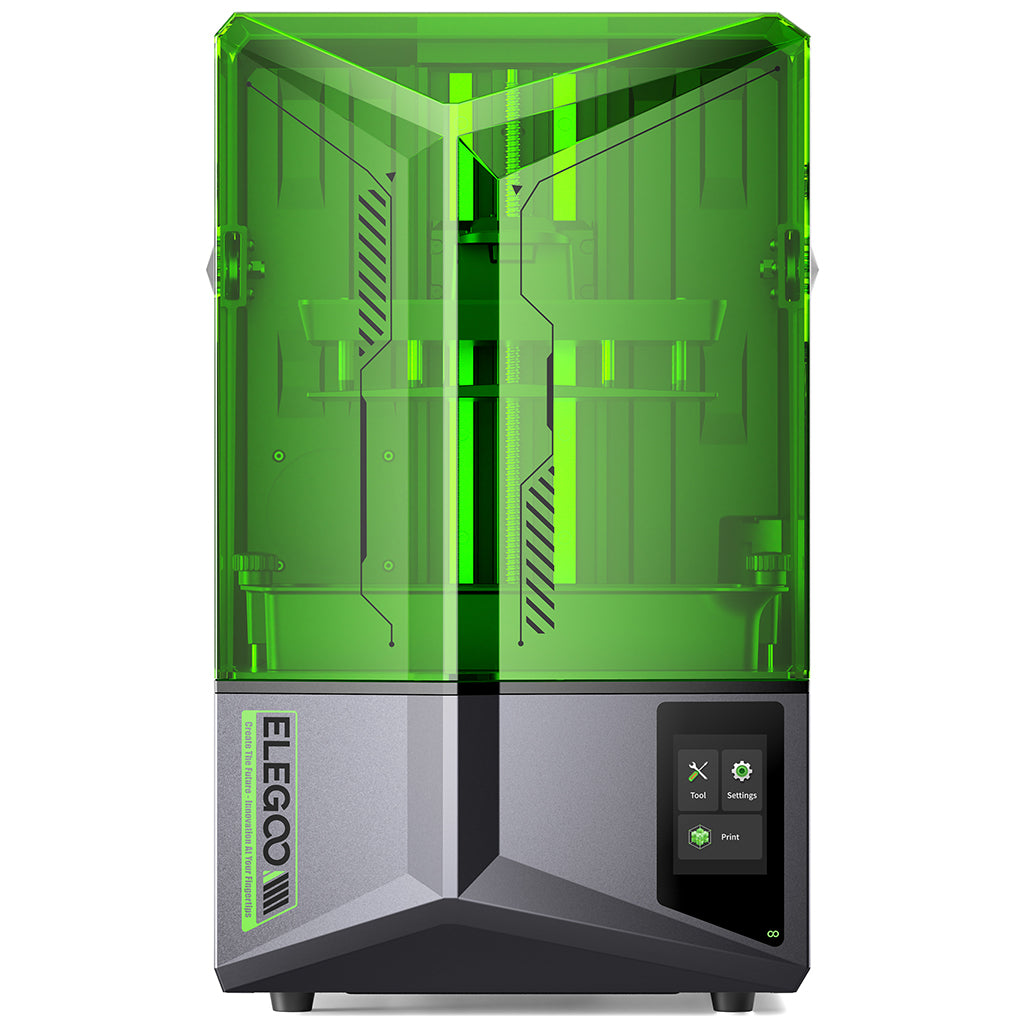

Elegoo Saturn 4 — фотополимерный принтер с 10-дюймовым 12K-экраном 11520×5120, областью печати 218,88 × 122,88 × 220 мм, скоростью до 70 мм/ч и авто-выравниванием платформы по механическому датчику; это базовая модель за $319, без наклонной ванны, камеры и Wi-Fi.

Ниже — только те болячки, которые относятся именно к Saturn 4: ложные сообщения механического датчика, отсутствие ручного выравнивания в меню, единственный поддерживаемый формат файла, ресурс ЖК-экрана и гарантия на него в три месяца. Общие для всей фотополимерной печати проблемы (недосвет, паутина поддержек, вакуумный разрыв полых моделей) собраны отдельным блоком ссылок в конце.

1. Печатается только половина платформы

Самая частая жалоба владельцев базового Saturn 4: модели с одной стороны платформы держатся, с другой — не прилипают вообще или отваливаются на первых слоях. Причём сторона всегда одна и та же. Люди меняют плёнку, ванну целиком, фотополимер, крутят выдержку базовых слоёв — и ничего не меняется, потому что причина механическая.

Авто-выравнивание Saturn 4 работает не так, как многие думают. Платформа подпружинена, механический датчик измеряет усилие прижима и запоминает нулевую высоту — но компенсировать боковой перекос платформы он не умеет. Если платформа завалена вбок, датчик просто зафиксирует ноль по самому нагруженному углу, а противоположный угол останется на десятые доли миллиметра выше экрана. Подробный разбор этой механики есть в блоге Guru Meditation, где автор для поджатия пружин напечатал шайбы толщиной 0,45 мм и заменил штатные винты M4×5 на M4×10.

1. Снимите ванну и разложите на ЖК-экране четыре одинаковых кусочка бумаги — по одному в каждый угол. Печатать будем без ванны, поэтому фотополимер не понадобится.
2. Нарежьте любую мелкую модель с выдержкой базовых слоёв 60–90 секунд: это даст время подтянуть винты, пока платформа стоит внизу.
3. Запустите файл с флешки. На всплывающее «Print Abnormal» нажмите «Mandatory printing» — принтер не увидит ванну и будет ругаться, это нормально.

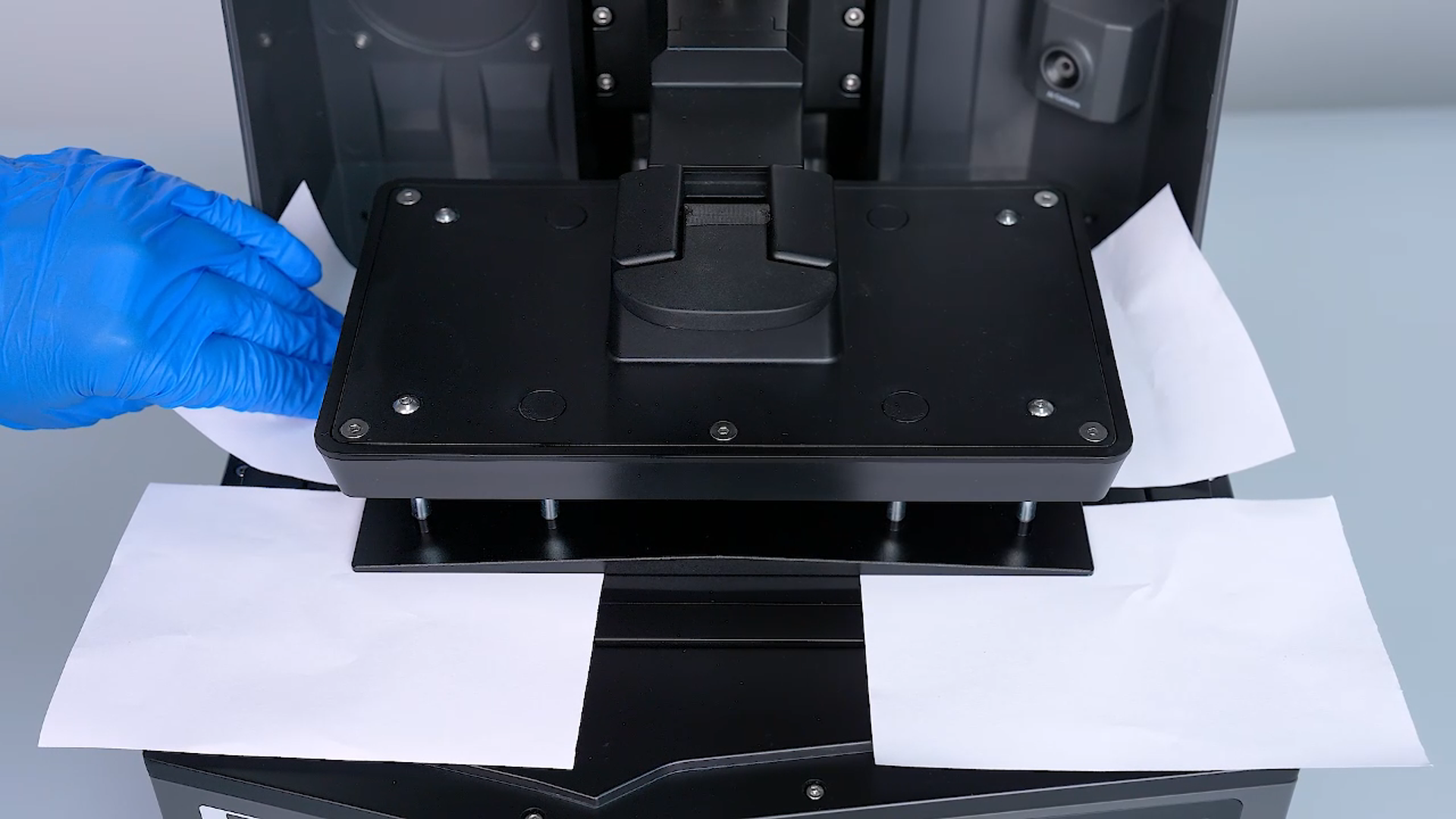

4. Пока идёт засветка первого слоя, потяните каждый листок. Правильный прижим: бумага вытягивается из-под платформы, но обратно не задвигается. Найдите угол, где бумага ходит свободно.
5. Шестигранником 2,5 мм чуть-чуть ослабьте винт этого угла на верхней стороне платформы — против часовой стрелки, буквально на несколько градусов. Затягивать сильнее нельзя: перетяжка ломает подвижность угла.
6. После каждой правки перепроверяйте все четыре листа заново — угол тянет за собой соседние.
7. Добейтесь одинакового сопротивления во всех углах, снимите бумагу и запустите обычную печать с базовой выдержкой около 30 секунд.

2. Ручного выравнивания в меню нет — как выровнять кронштейн

На Saturn 4 Ultra в меню есть пункт Settings → Accessibility → Manual Leveling. На базовом Saturn 4 его нет: в разделе Tool лежат только Manual (ручное перемещение по Z), Screen exposure (тест засветки), Tank cleaning (очистка ванны) и Emergency stop (аварийная остановка). Поэтому все советы из интернета вида «зайди в ручное выравнивание» на этой модели просто не работают — единственный путь регулировки механический.

Если правка угловых винтов из первого пункта не помогла, перекошен сам кронштейн, на котором висит платформа. Есть две причины: винты кронштейна ослабли, либо замок платформы за месяцы работы продавил посадочное место и наклонил всю платформу вперёд. Elegoo описывает процедуру в своей вики — она написана для Ultra, но узел крепления платформы у моделей общий.

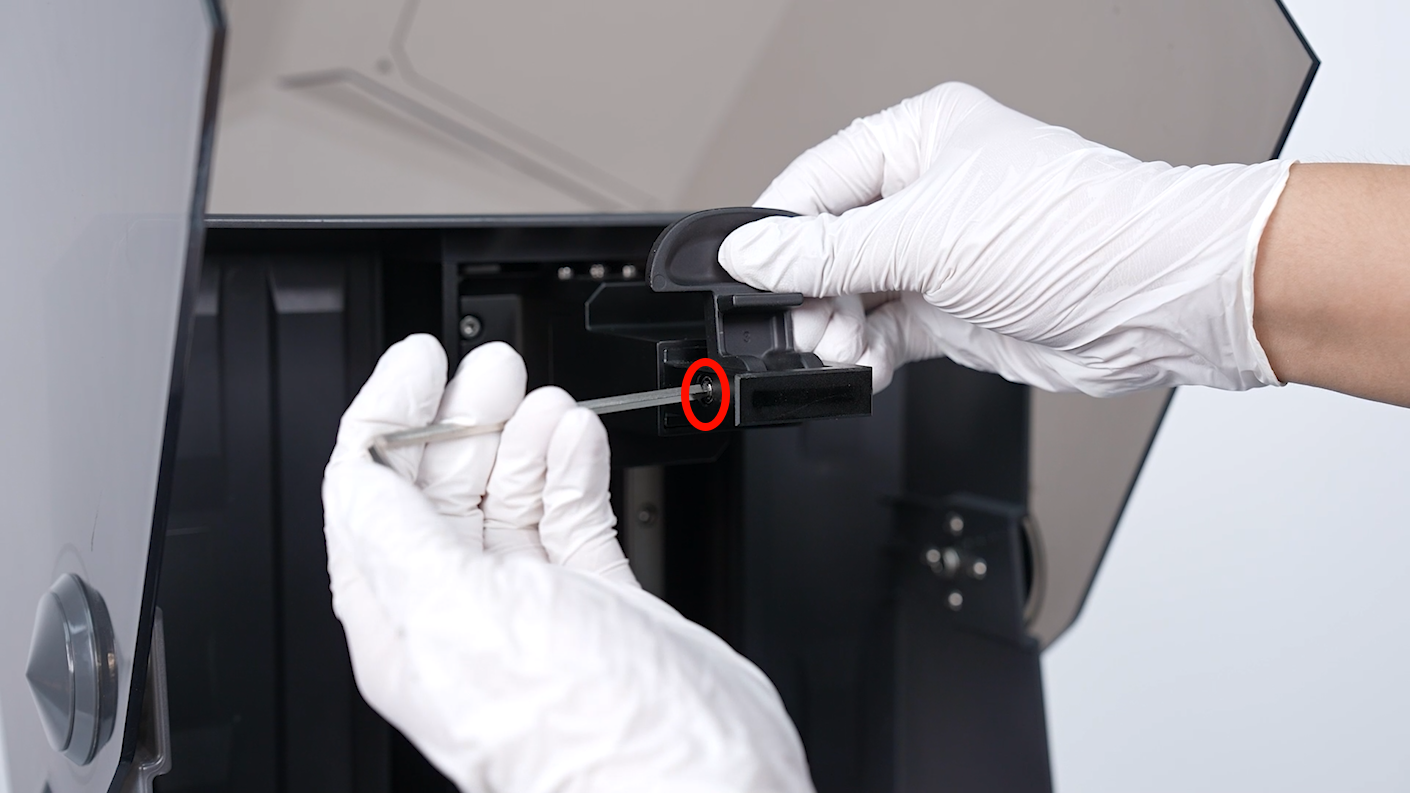

1. Снимите платформу, шестигранником 4,0 мм открутите винт ручки-замка и снимите саму ручку.
2. Аккуратно потяните наружу защитный кожух у основания кронштейна и снимите его.

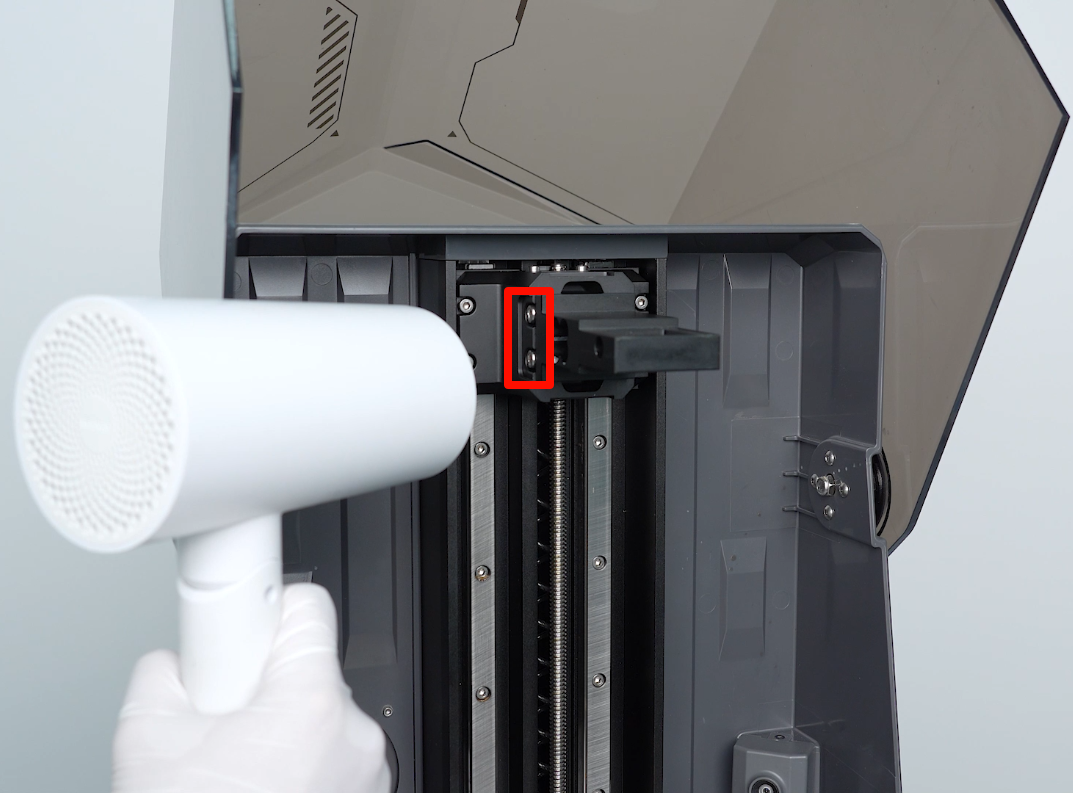

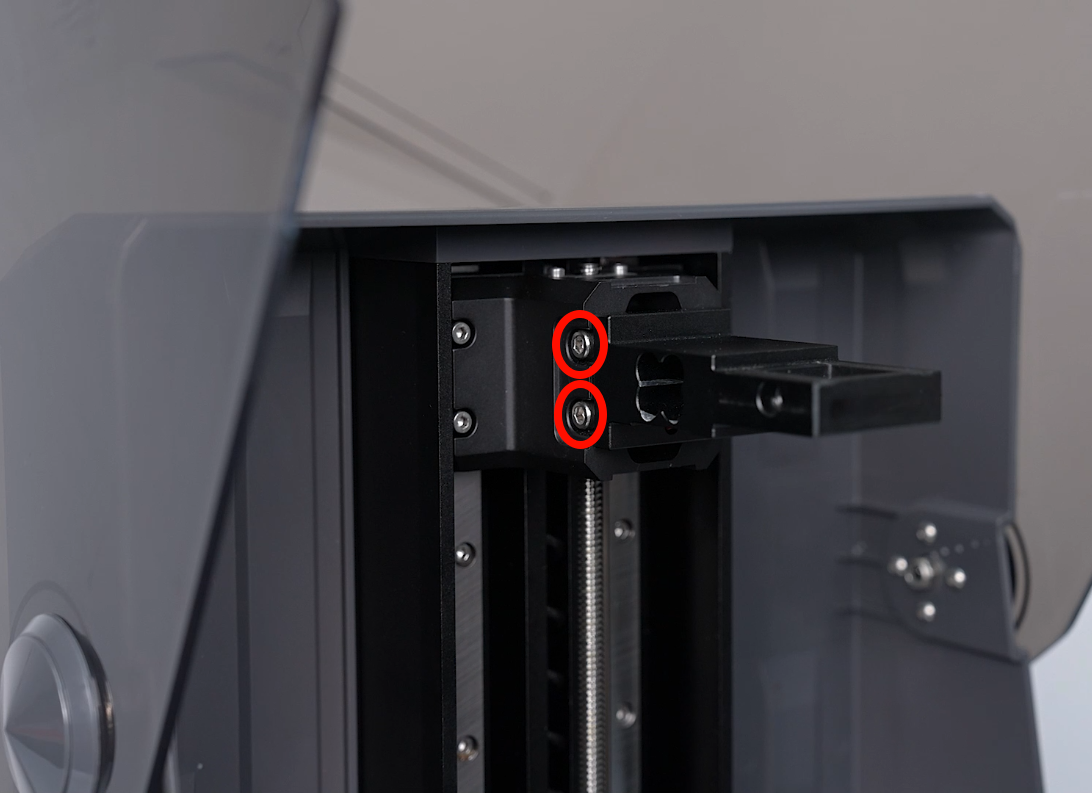

3. Прогрейте феном четыре винта, которыми кронштейн крепится к каретке, 2–3 минуты. Если винт всё ещё не идёт — грейте дальше, но не срывайте шлиц.

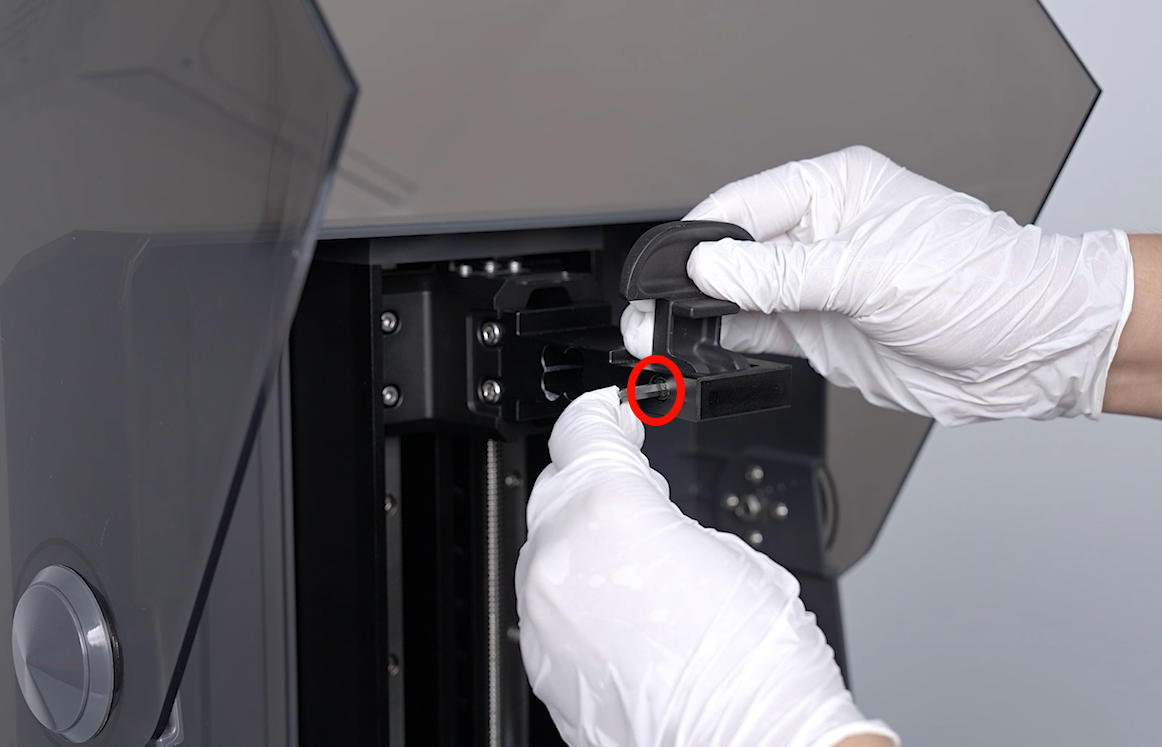

4. Ослабьте четыре винта шестигранником 4,0 мм, верните ручку-замок и поставьте платформу.

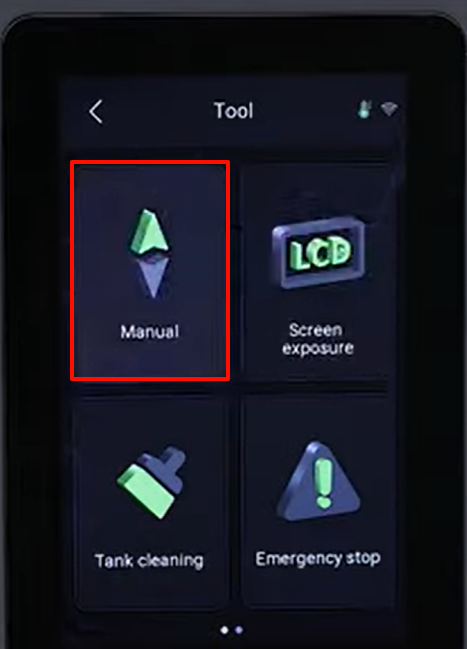

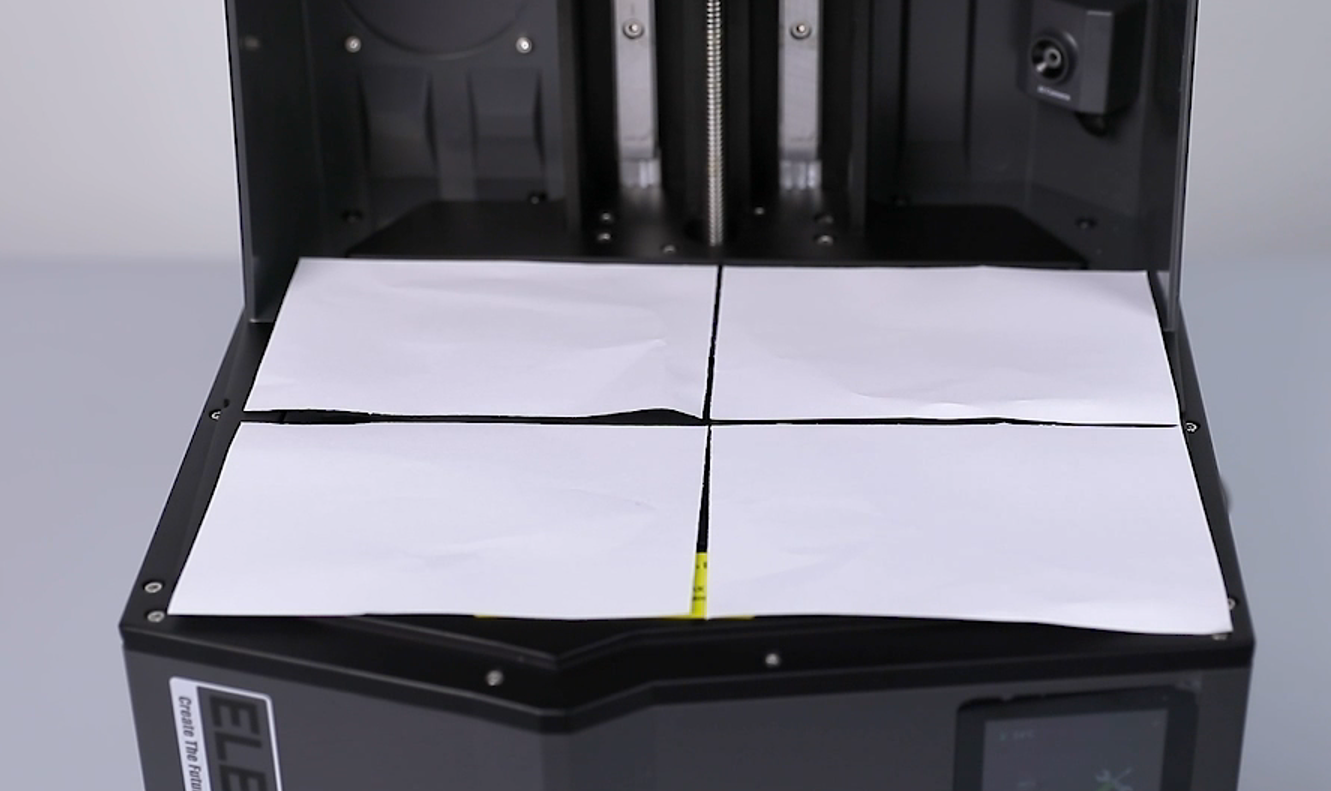

5. Разложите четыре кусочка бумаги по углам экрана и в меню Tool → Manual опустите платформу шагами 50, 10, 1 и 0,1 мм, пока она не прижмёт бумагу.
6. Потяните бумагу за все четыре угла: сопротивление должно быть заметным и одинаковым. В этом положении затяните четыре винта кронштейна крест-накрест.
7. Нажмите Home, дождитесь парковки по Z, уберите бумагу, верните кожух и сделайте контрольную печать.

3. «Resin exceeded maximum limit» при неполной ванне

Принтер отказывается стартовать и пишет, что фотополимера налито выше предела, хотя уровень на палец ниже отметки MAX. Со второй-третьей попытки печать обычно запускается — и это сбивает с толку: люди месяцами живут с «капризным» принтером, считая, что дело в фотополимере.

Уровень измеряет не поплавок и не оптика, а тот же тензодатчик на кронштейне платформы: принтер опускает платформу и по нарастанию усилия понимает, где начался фотополимер. Отсюда простой тест — владельцы на r/resinprinting заметили, что ошибка вылезает даже со снятой ванной. Если так — виноват датчик или его проводка, а не уровень. В другом обсуждении поддержка Elegoo признала отказ датчика усилия и прислала владельцу новый.

1. Проверьте, до конца ли защёлкнут замок платформы. Недожатый замок — причина номер один: платформа болтается, и датчик снимает ложные показания.
2. Снимите и заново поставьте платформу, затяните винты её крепления. Ослабший винт даёт тот же эффект.

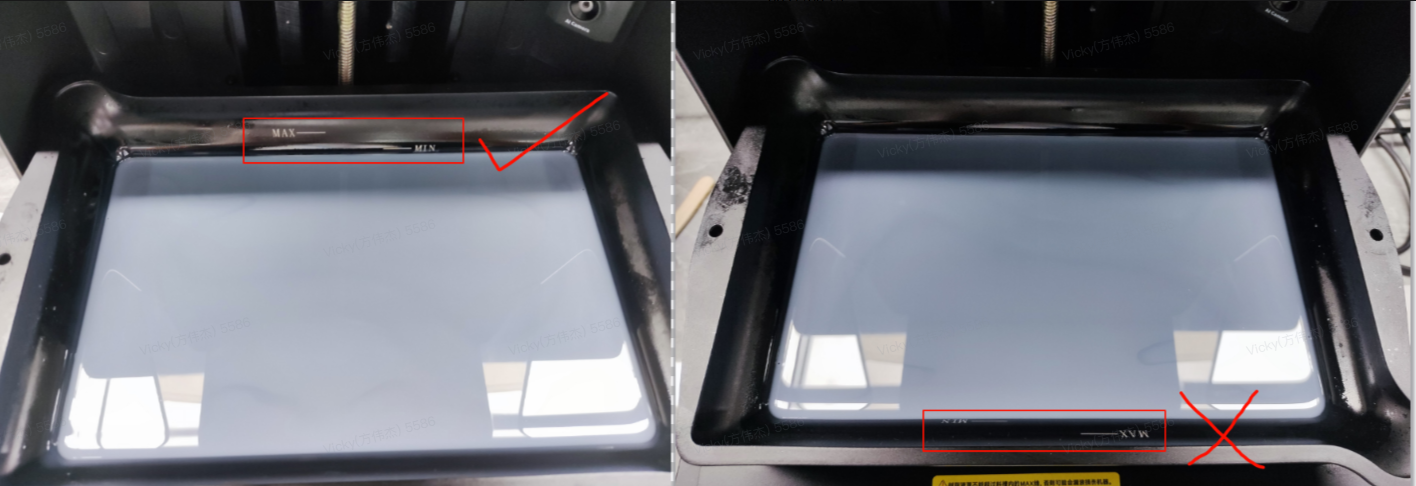

3. Убедитесь, что ванна стоит правильной стороной: метки MAX и MIN должны читаться сверху, а не быть перевёрнутыми.
4. Снимите ванну совсем и запустите печать. Если ошибка осталась — дело в датчике, дальше по списку.
5. Проверьте шлейф от механического датчика до переходной платы: он должен сидеть плотно, без надломов и перетёртой изоляции.
6. Если ошибка появилась сразу после обновления прошивки — выгрузите параметры машины (см. раздел про слоновью ногу) и сравните пороги с заводскими.
7. Не помогло — пишите в поддержку на 3dp@elegoo.com и требуйте новый датчик усилия: это штатная замена, деталь высылают.

4. «Foreign matter detected» на холодном и густом фотополимере

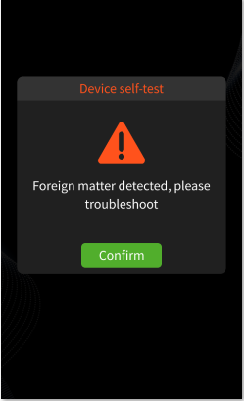

Сообщение «Foreign matter detected, please troubleshoot» означает, что при опускании платформы датчик поймал сопротивление там, где его быть не должно, и решил, что в ванне лежит кусок полимеризованного фотополимера. Это защита ЖК-экрана, и она полезна — но она же массово ложно срабатывает зимой и в холодных мастерских.

Причина прямо названа в вики Elegoo: слишком высокая вязкость фотополимера даёт ложное срабатывание. Густой холодный фотополимер сопротивляется опусканию платформы так же, как посторонний предмет, и принтер не отличает одно от другого.

1. Померьте температуру в помещении. Elegoo рекомендует печатать при 25–30 °C по фотополимеру; при более холодном воздухе прогрейте бутылку в воде около 60 °C примерно 10 минут и перемешайте.
2. После любой неудачной печати запустите Tank cleaning и уберите из ванны все полимеризованные обрывки — иначе следующая самопроверка честно найдёт настоящий посторонний предмет.
3. Процедите фотополимер через воронку с фильтром, если печать до этого срывалась.
4. Осмотрите поверхность платформы: наплывы полимера и заусенцы датчик тоже засчитывает как посторонний предмет.
5. Уберите принтер от источников вибрации — соседнего принтера, стиральной машины, вентилятора. Для проверки его можно временно поставить прямо на пол.
6. Не держите ванну под прямым солнцем: засвеченный фотополимер образует плёнку на дне, и она тоже ловится датчиком.

5. «Auto-leveling failed» и «Mechanical sensor error» при самопроверке

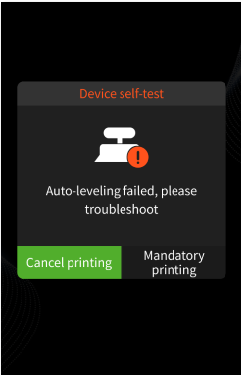

Обе ошибки приходят от одного узла — механического датчика усилия. «Auto-leveling failed» появляется в момент выравнивания перед печатью, «Mechanical sensor error» — в списке самопроверки. Elegoo в обоих случаях первым пунктом называет не электронику, а вибрацию: принтер на шатком столе или рядом с другим работающим принтером сбивает измерение усилия.

1. Поставьте принтер на жёсткую ровную поверхность. Для проверки — прямо на пол: если ошибка исчезла, виноват стол.
2. Уберите из этой же плоскости всё, что трясётся: второй принтер, компрессор, вентилятор, стиральную машину.
3. Проверьте, до упора ли посажена платформа и не ослабли ли винты её крепления.
4. Загляните за заднюю крышку и посмотрите на витой кабель оси Z — если он перекручен и цепляется, датчик получает лишнее усилие (следующий раздел).

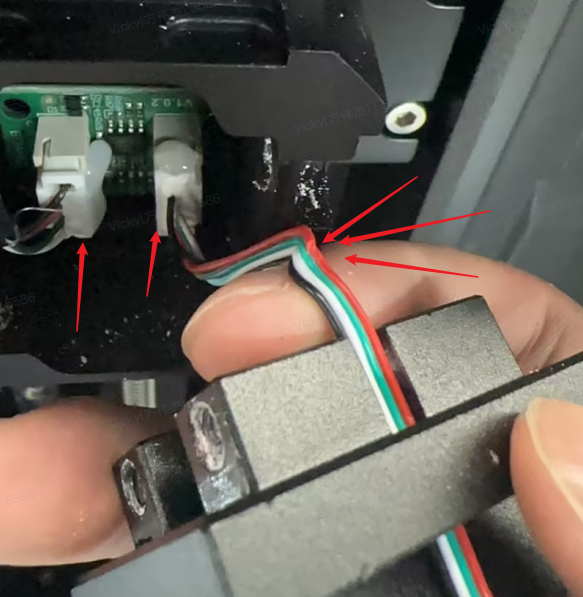

5. Осмотрите шлейф механического датчика и переходную плату: надломы, следы фотополимера, окисленные контакты.
6. Если ничего не помогло, выгрузите параметры машины файлом Exporting.gcode с флешки — принтер создаст 100MachineParams.gcode. Этот файл вместе с типом и вязкостью фотополимера просят в поддержке.

6. Витой кабель оси Z закусывает и срывает выравнивание

К каретке платформы идёт витой пружинный кабель — по нему запитан механический датчик. Он рассчитан на то, чтобы растягиваться и сжиматься вместе с ходом оси Z, но со временем перекручивается и начинает цепляться за корпус. Симптом характерный: платформа не доходит до верхней точки, парковка проходит криво, а выравнивание срывается с ошибкой.

У владельца Saturn 4 на Reddit кабель зажало так, что платформа переставала подниматься, а у другого участника той же ветки он оказался перебит в двух местах. Elegoo для серии Saturn 4 выпустила отдельное видео по замене этого витого кабеля — по нему же удобно смотреть, как он должен лежать.

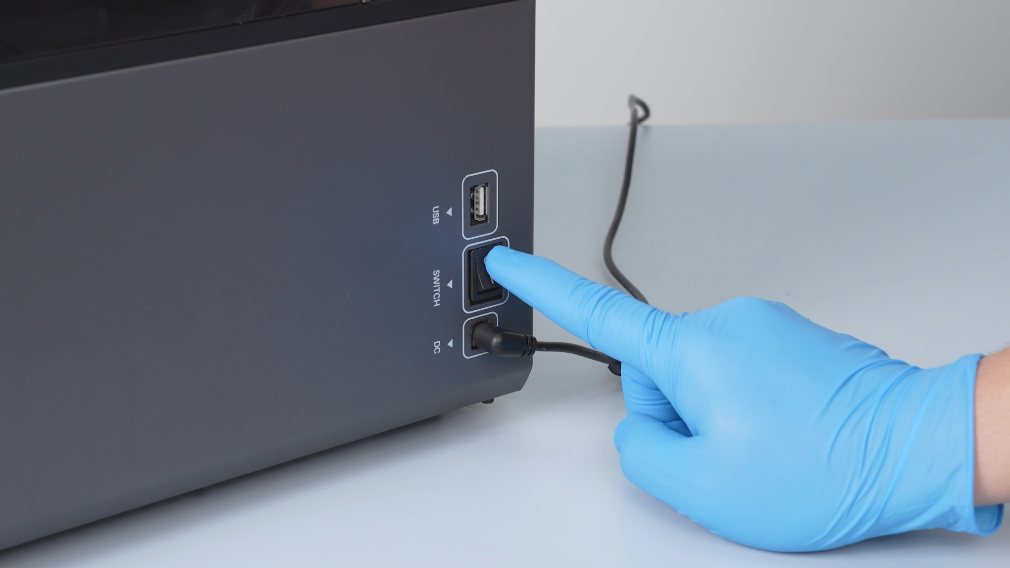

1. Выключите принтер тумблером и отсоедините блок питания.
2. Снимите заднюю крышку — под ней виден витой кабель и стяжка, задающая его рабочую длину. Стяжка притянута винтом.
3. Расправьте витки: кабель должен свободно вытягиваться на весь ход оси Z и нигде не тереться о корпус и ходовой винт.
4. Если для перекладки нужно снять стяжку, сначала напишите в поддержку — так вмешательство будет зафиксировано и не станет поводом снять принтер с гарантии.
5. Проверьте кабель на надломы по всей длине. Перебитый витой кабель меняется целиком, отдельной запчастью.
6. Соберите принтер и прогоните самопроверку — пункт «Mechanical sensor» должен стать зелёным.

7. Ось Z будто не поднимает платформу после первого слоя

Платформа нормально опускается, печатает первый слой — и дальше либо стоит на месте, либо поднимается рывками с натугой. Выглядит как отказ двигателя или закусивший ходовой винт, и первый порыв — лезть в механику. В большинстве случаев механика ни при чём.

Разбор от владельца Saturn 4 (август 2026): фотополимер простоял в ванне несколько недель, старая плёнка PFA стала липкой, и первый слой прилипал к ней всей площадью настолько, что двигатель не мог оторвать платформу. У базового Saturn 4 нет наклонной ванны, которая на Ultra отдирает слой с угла — здесь весь слой отрывается сразу вверх, поэтому сила отрыва в разы выше и липкая плёнка бьёт больнее.

1. Слейте фотополимер, промойте ванну изопропиловым спиртом и осмотрите плёнку на просвет: помутневшая и растянутая плёнка липнет заметно сильнее новой.
2. Замените плёнку, если она мутная, провисает или отработала много циклов. На Saturn 4 меняется вся кассета целиком, натягивать ничего не нужно.
3. Увеличьте высоту подъёма на 2–3 мм и снизьте скорость подъёма: у машины без наклонной ванны это самый действенный рычаг.
4. Добавьте паузу после опускания (Rest time after retract в Chitubox, Wait before print в Lychee) — 1–2 секунды на обычных слоях.
5. Не оставляйте фотополимер в ванне неделями. Если принтер стоит без дела — слейте фотополимер обратно в бутылку через фильтр.
6. И только если после этого ось Z всё ещё идёт рывками — проверяйте ходовой винт, смазку и концевик.

8. «Слоновья нога» и завышенные базовые слои

Подложка-плот выходит заметно толще, чем в слайсере, у моделей раздут низ, а деталь по высоте не сходится с чертежом на несколько десятых. Классический пример из сообщества: расчётные 1,41 мм превратились в 2,8 мм с лишним при высоте слоя 0,03 мм и пяти базовых слоях по 20 секунд.

Виновата подпружиненная платформа. Она нужна, чтобы гасить усилие при отрыве, но у неё есть побочный эффект: после опускания пружины разжимаются не мгновенно, а фотополимер выдавливается из зазора медленно. Если засветка стартует раньше, чем платформа окончательно села, слой получается толще заданного — и так все базовые слои подряд. Чем гуще фотополимер (ABS-like, водосмываемый) и чем холоднее в комнате, тем сильнее эффект.

1. Поставьте паузу перед засветкой на первых 10–20 слоях — 10–20 секунд. Это лечит и толщину плота, и раздутый низ.
2. На обычных слоях хватает 1–2 секунд: поверхность становится чище, пропадают наплывы вокруг поддержек.
3. В Lychee параметр называется Wait before print, но работает он только при экспорте в .goo. В .ctb паузы на базовых слоях игнорируются — а Saturn 4 .ctb всё равно не читает.
4. В Chitubox пауза Rest time after retract задаётся сразу на всю печать. Чтобы развести базовые и обычные слои, файл открывают в UVTools и правят Wait time before cure для первых слоёв.
5. Прогрейте фотополимер до 25–30 °C: тёплый выдавливается из зазора быстрее и уменьшает эффект без всяких пауз.
6. Сократите выдержку базовых слоёв после того, как паузы заработали: часто её задирали именно чтобы «пробить» слишком толстый слой.

Есть и более глубокий путь — понизить порог усилия, при котором принтер считает выравнивание завершённым. Параметры машины выгружаются на флешку g-код-файлом и правятся таким же файлом. У Saturn 4 Ultra заводские значения — порог выравнивания M5000 I205 E30000 и порог обнаружения посторонних предметов M5000 I206 C35000; фирменная заплатка Elegoo от слоновьей ноги ставит 28000 и 33000, а поддержка в отдельных случаях присылала 20000 и 25000.

Отдельно стоит знать: в разборе g-кода серии Saturn 4 нашли комментарий самого инженера Elegoo — конечную позицию авто-выравнивания «рекомендуется ставить −1 мм, при большем значении можно повредить экран», а с завода там стоит −3 мм. То есть платформа при выравнивании поджимает пружины на три миллиметра ниже нулевой точки. Это же и объясняет следующий пункт.

9. ЖК-экран садится за 100–400 часов, а гарантия на него — три месяца

Заявленный ресурс засветочного ЖК-экрана — около 2000 часов работы. На практике владельцы серии Saturn 4 сообщают об отказах на 100–400 часах: у кого-то появляется чёрное пятно, у кого-то полоса вдоль края, у кого-то экран просто перестаёт засвечивать участок. Дефекты выглядят как точки давления, а не как выгорание.

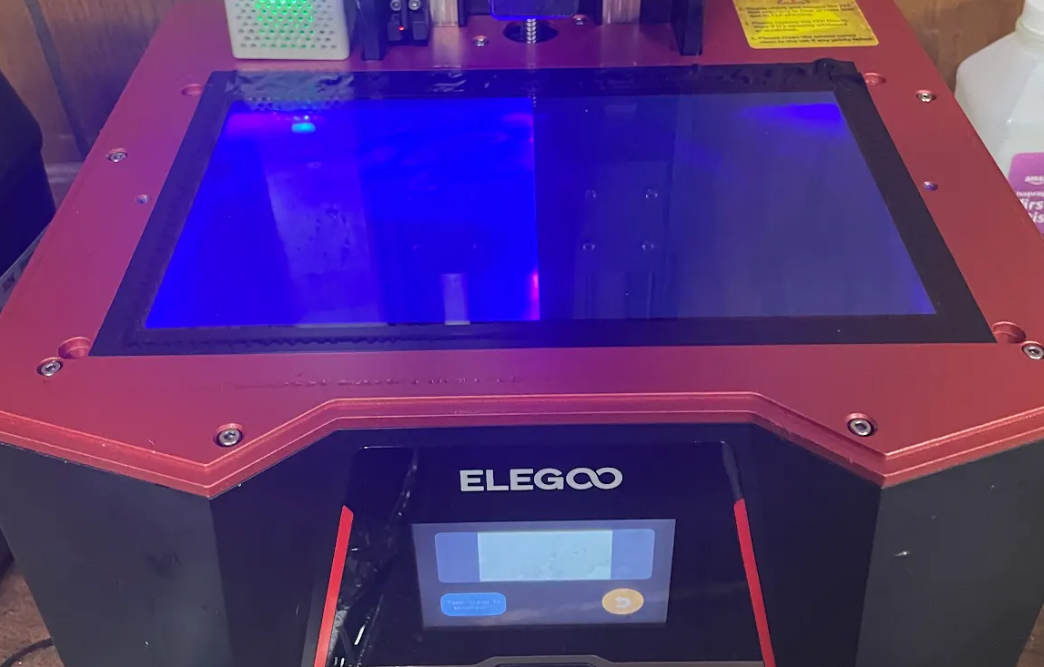

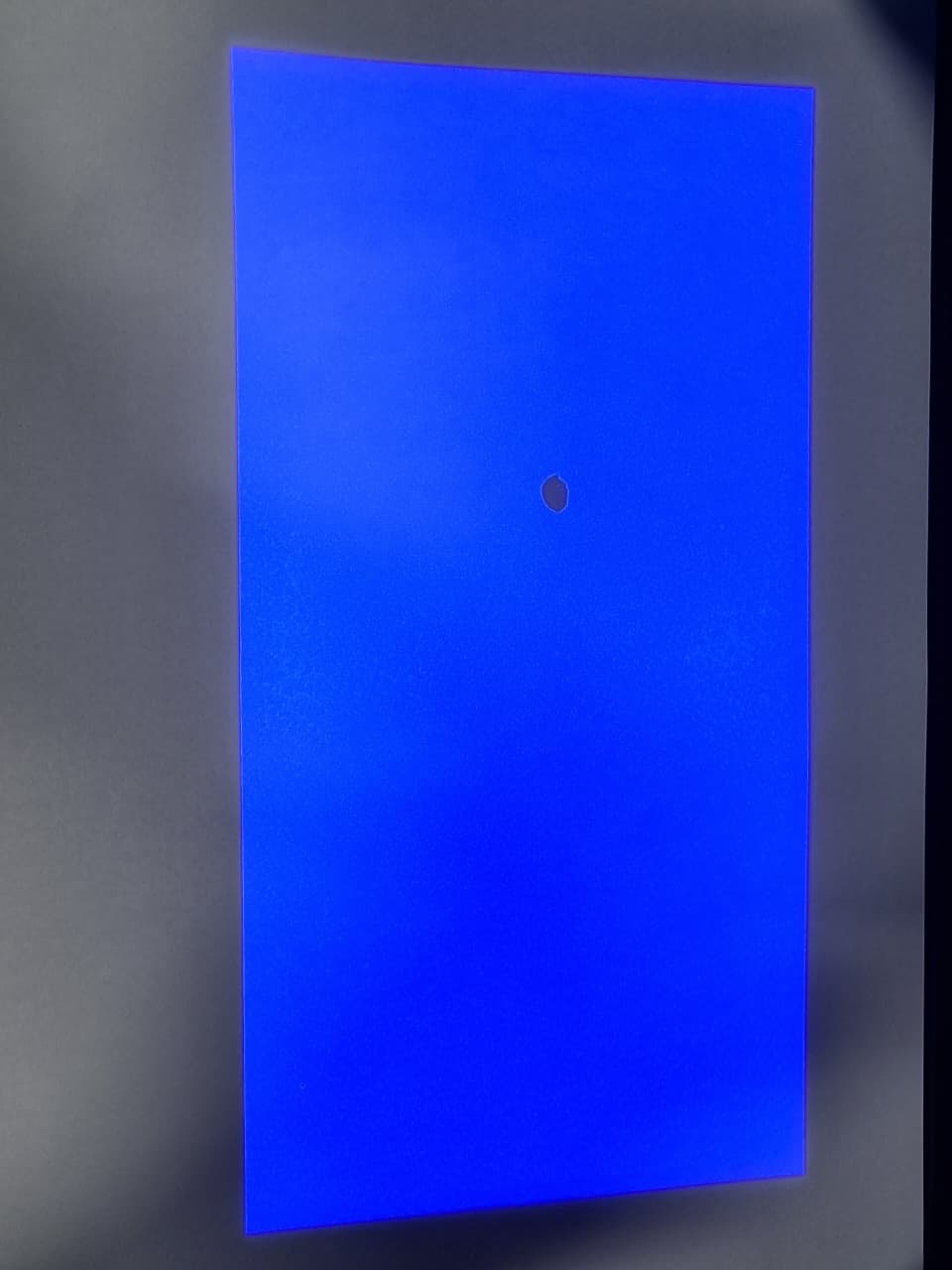

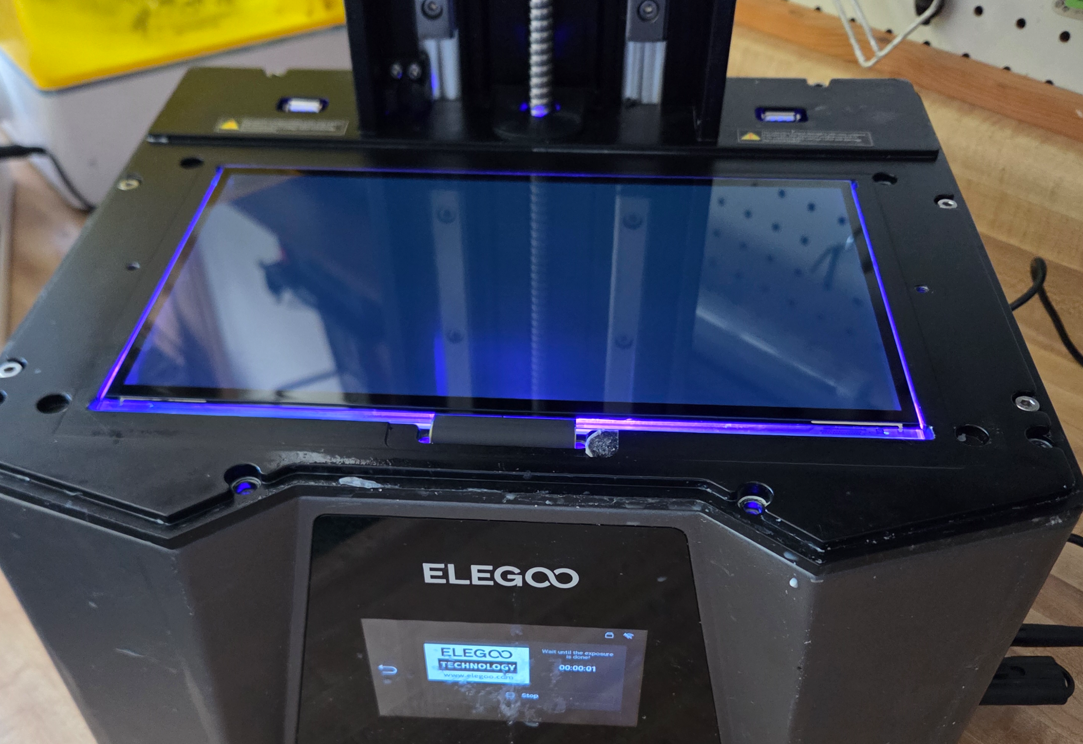

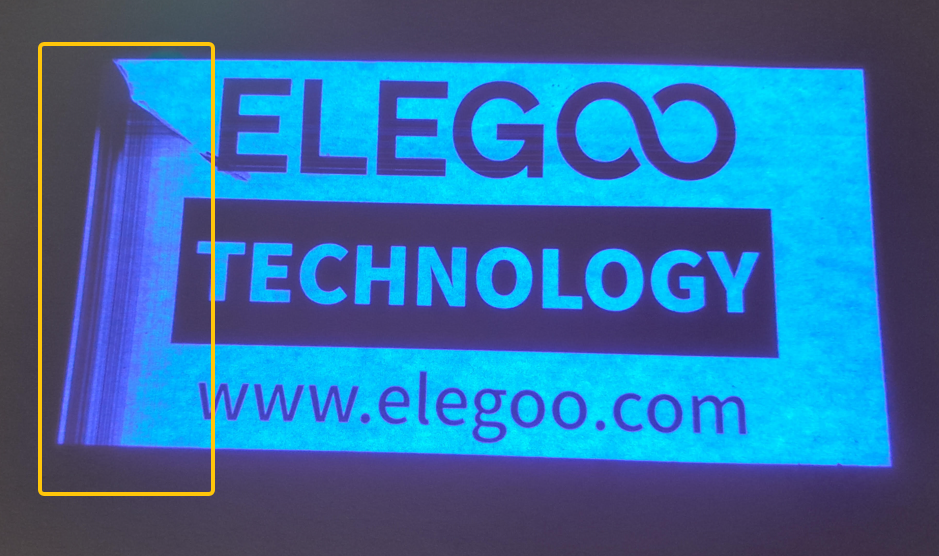

1. Раз в пару недель запускайте Tool → Screen exposure и смотрите на картинку без ванны: тёмные пятна, полосы и битые пиксели видно сразу.
2. Если засветки нет совсем или пропала часть картинки, сначала переставьте шлейф экрана. Сторона с маркировкой LCD или SCREEN смотрит на экран, сторона MB — на материнскую плату.
3. Проверьте стекло и линзу Френеля под экраном на потёки полимера и пыль — они дают тот же эффект, что и мёртвый экран, но лечатся тряпкой.
4. Обновите прошивку: часть жалоб на «частичную засветку» уходит после обновления.
5. Экран менять придётся самому. На 12K-версиях он снимается «телефонным» методом — стекло аккуратно прогревают феном и поддевают; на 16K так делать нельзя, там крепление на винтах.
6. Перед разборкой обязательно сфотографируйте материнскую плату. Схемы платы Elegoo не публикует, и в неофициальных видео встречаются другие ревизии — владельцы путают разъёмы и после сборки получают проходящую самопроверку, но не работающую засветку.

10. Ванна подтекает, на стекле над экраном плёнка фотополимера

Симптом узнаваемый: на стекле над экраном появляется тонкая корка, которая отслаивается ногтем. Это не «выгорело» и не «помутнело» — это фотополимер, который просочился из ванны и засветился на месте. Владельцы Saturn 4 регулярно ловят такое на r/ElegooSaturn.

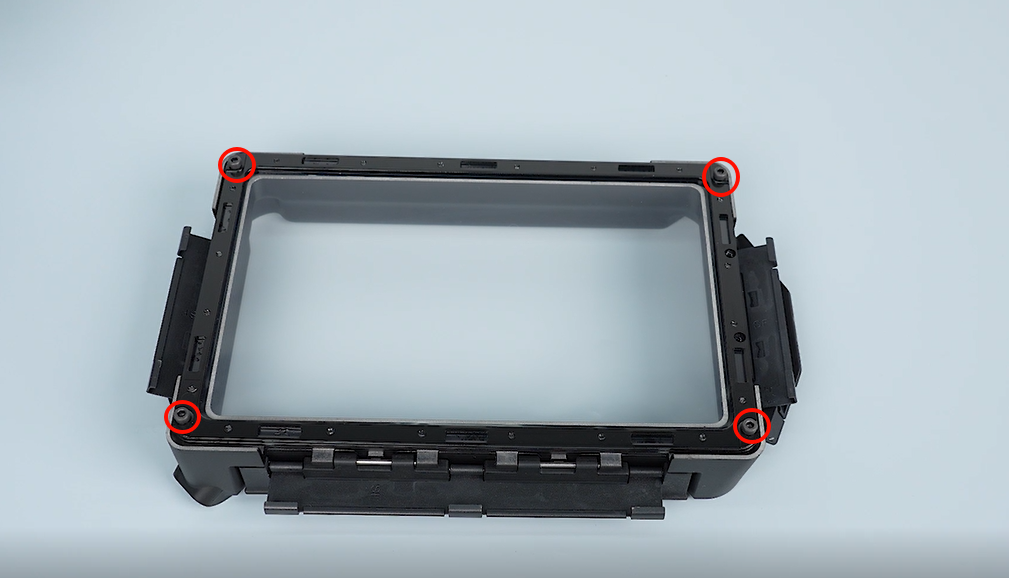

Течёт почти всегда в одном месте — там, где плёнку прокалывают под установочные штыри при сборке кассеты. На Saturn 4 плёнка меняется кассетой целиком, и в инструкции прямо сказано прокалывать отверстия шестигранником. Если проткнуть отвёрткой или чем-то тупым, дырка получается рваной и работает как капилляр.

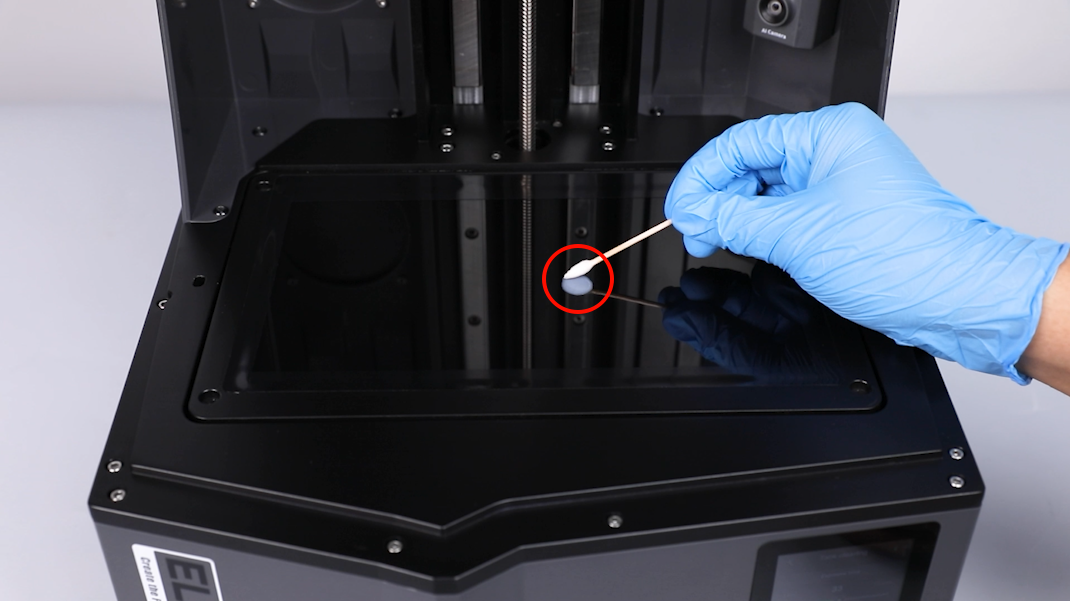

1. Снимите ванну и осмотрите стекло над экраном. Тонкую корку полимера снимают мягким пластиковым шпателем и салфеткой из микрофибры со спиртом — бумажные полотенца царапают.

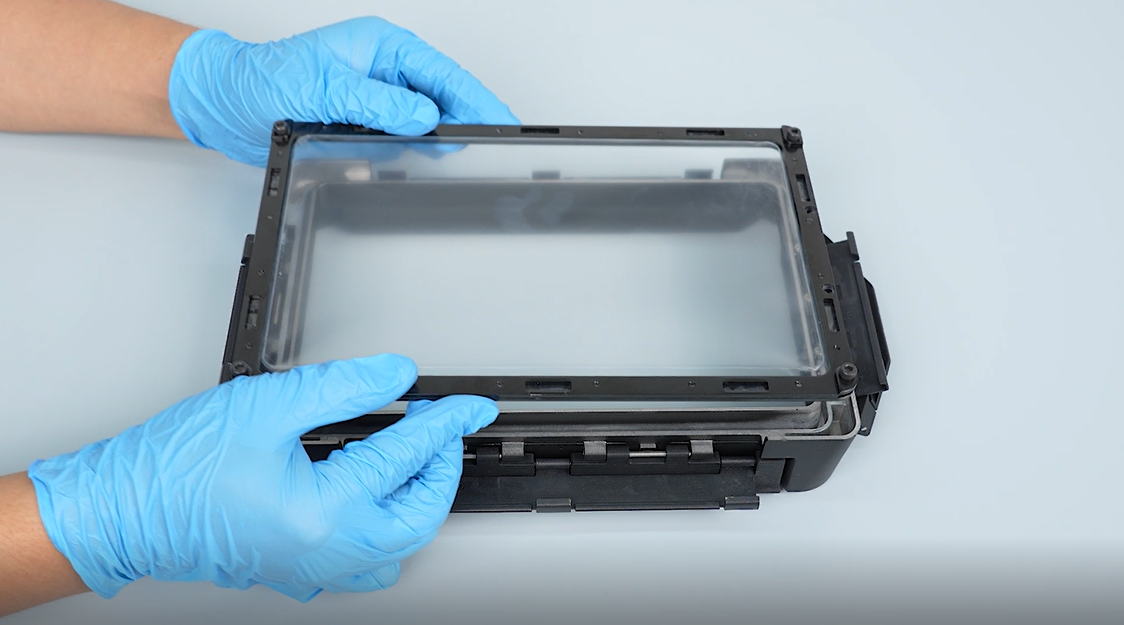

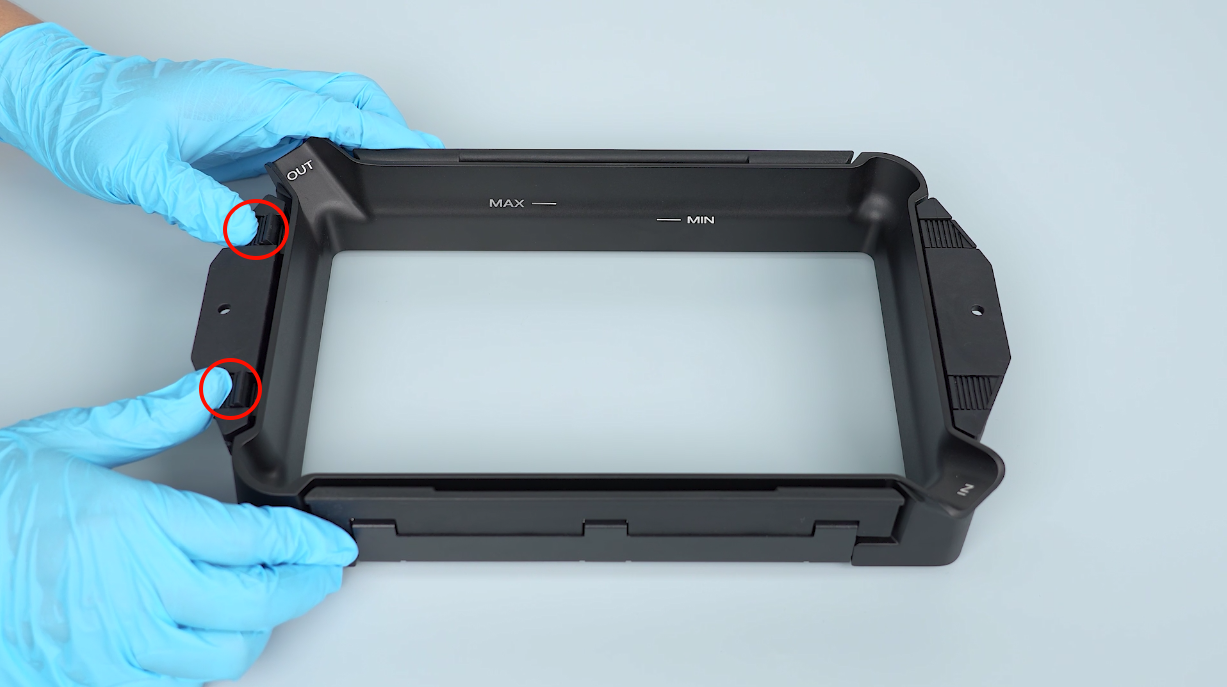

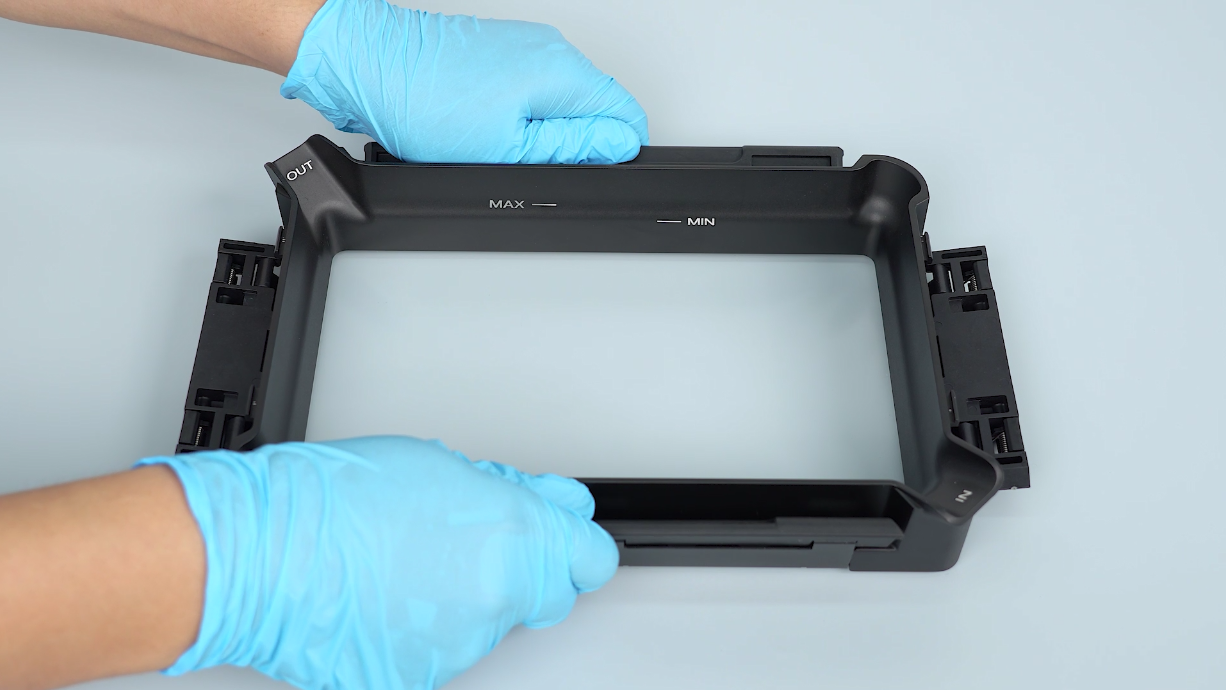

2. Отожмите четыре защёлки по периметру дна ванны и снимите кассету с плёнкой.
3. Осмотрите места проколов. Рваные и растянутые отверстия — источник течи, кассету меняем.
4. Новую кассету прокалывайте скруглённым концом шестигранника или булавкой, ровно по центру посадочных штырей. Четыре винта кассеты должны смотреть вверх.

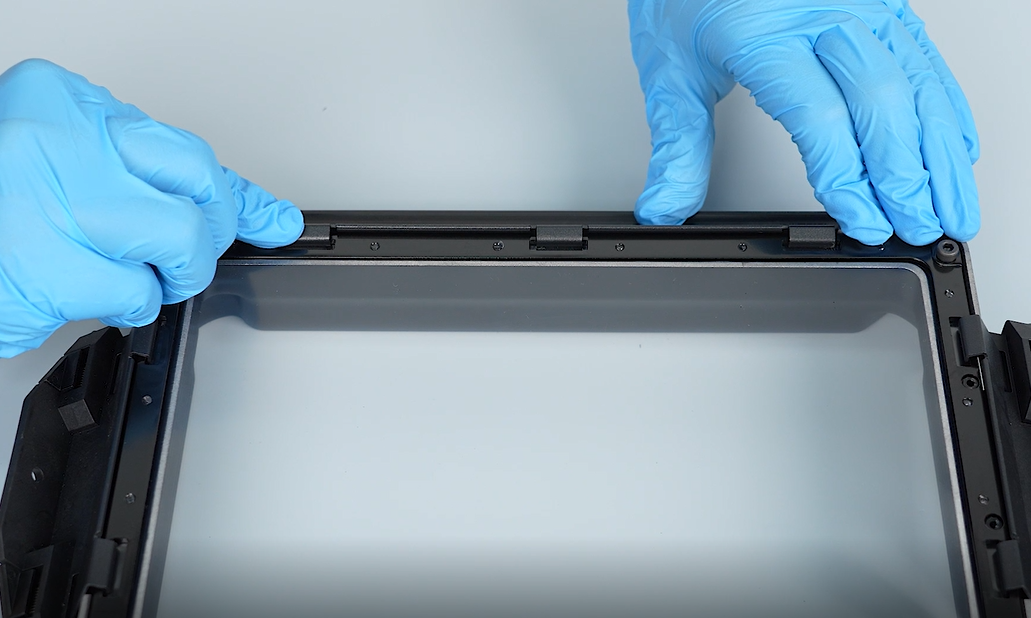

5. Совместите защёлки с пазами по периметру дна и слегка нажмите на рамку кассеты — так она садится легче.
6. Затяните два винта-барашка ванны и залейте немного фотополимера на 10–15 минут без печати: подтёк будет видно сразу.
7. Если есть возможность, поставьте защитную плёнку на стекло экрана — она стоит копейки и снимает половину риска.

11. Плёнка мутнеет от штатного скребка и бумажных полотенец

Плёнка PFA мягче, чем кажется. Пластиковый скребок из комплекта Elegoo, бумажное полотенце со спиртом и даже сухая тряпка с пылинкой оставляют на ней сетку микроцарапин. Через пару таких чисток плёнка становится матовой, отпечатки начинают липнуть сильнее, а рвётся плёнка заметно раньше срока.

Самое обидное, что штатный скребок лежит в коробке и выглядит как инструмент именно для этого. На деле им снимают отпечатки с платформы, но не со дна ванны. В большом обсуждении на r/resinprinting ровно на этом сгорел новичок: одна печать, одна чистка бумажным полотенцем — и плёнка помутнела целиком.

1. Прилипший ко дну отпечаток не выковыривайте. Слейте фотополимер, положите в угол ванны обрезок поддержек или сложенную вчетверо бумажку и запустите Tool → Tank cleaning на 15–30 секунд.
2. Принтер засветит по всему дну тонкий слой, который спекается с прилипшим браком. Потяните за закладку — плёнка полимера снимется вместе с обломками.
3. Между печатями одним и тем же фотополимером ванну мыть не нужно вовсе. Достаточно процедить содержимое, если печать срывалась.
4. Если моете при смене фотополимера — сначала очистка ванны, потом слив, и только затем протирка мягкой микрофиброй без нажима.
5. Бумажные и хозяйственные полотенца, ватные диски с ворсом и любые скребки по дну — под запретом.
6. Мутноватая плёнка ещё печатает. Менять её нужно, когда она провисает, идёт волнами или на ней появились глубокие борозды.

12. Счётчик ресурса плёнки горит красным и не сбрасывается

Принтер считает отработанные плёнкой слои и после 60 000 начинает требовать замену: число в самопроверке становится красным, перед печатью выскакивает предупреждение. Логично поменять плёнку — но после замены счётчик остаётся красным, и человек решает, что принтер сломался.

Счётчик не обнуляется сам ни при замене плёнки, ни при замене ванны целиком. Кнопка сброса появляется рядом с числом только после того, как вы запустите самопроверку вручную из настроек — этот момент Elegoo нигде не поясняет, и вопрос всплывает в сообществе постоянно.

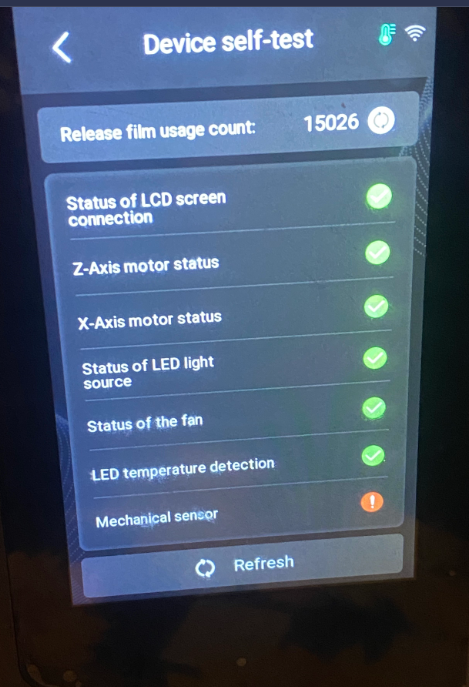

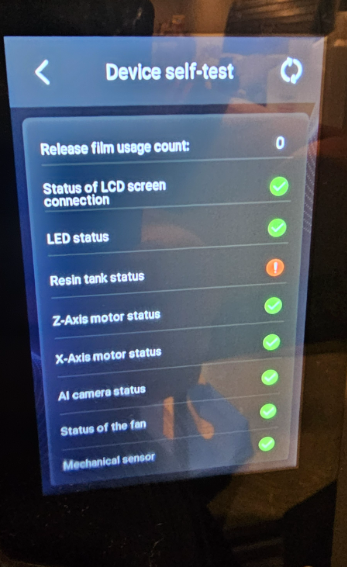

1. Зайдите в настройки и запустите самопроверку устройства вручную — не ту, что идёт при включении, а именно из меню.
2. Дождитесь окончания проверки. Рядом с полем «Release film usage count» появится круглая кнопка сброса.
3. Нажмите её — счётчик обнулится.
4. Если сбрасывать не хочется, печать можно запускать принудительно: предупреждение не блокирует работу.

13. Гибкая платформа официально несовместима с Saturn 4

Магнитные и гибкие платформы — популярная доработка фотополимерных принтеров: отпечаток снимается изгибом, без стамески. На Saturn 4 ставить их нельзя, и это не мнение сообщества, а примечание на официальной странице товара: установка гибкой платформы приводит к сбоям авто-выравнивания, неверному определению объёма фотополимера и может повредить ЖК-экран.

Причина понятна из механики: и выравнивание, и измерение уровня фотополимера на этой машине построены на усилии, которое читает тензодатчик. Дополнительный слой из пружинящей стали и магнита меняет и вес подвижной части, и характер нарастания усилия — принтер начинает мерить не то. Отсюда и предупреждение производителя: с гибкой платформой принтер начинает ловить и «Resin exceeded maximum limit» на неполной ванне, и «Foreign matter detected» на чистом дне.

• Если гибкая платформа уже стоит и принтер капризничает — верните штатную и прогоните самопроверку, прежде чем искать другую причину.
• Отпечатки со штатной платформы снимаются проще, если снять её с принтера, дать фотополимеру стечь и подцепить деталь с угла жёстким шпателем.
• Штатная платформа быстросъёмная: под мойку её удобнее снимать целиком, а не отдирать деталь на весу.
• Габаритная платформа Saturn 4 еле влезает в мойку Mercury — если планируете автоматическую мойку, померьте заранее.

14. Принтер не видит файл: Saturn 4 читает только .goo

Это главная ловушка модели, на которой спотыкается почти каждый новичок. Флешка вставлена, принтер её видит, а файлов в списке нет — или файл виден, но кнопка Print не нажимается. В таблице поддерживаемых форматов на официальной вики Elegoo всё сказано прямо: Saturn 4 Ultra и Ultra 16K понимают .ctb и .goo, Saturn 3 Ultra — тоже оба, Saturn 2 — только .ctb, а базовый Saturn 4 читает исключительно .goo.

Отсюда и типовые истории: человек нарезал в Chitubox с профилем от другой модели и получил .ctb; или сохранил вообще G-код; или взял пресет от Saturn 4 Ultra, потому что он нашёлся первым. Формат — первое, что нужно проверять, прежде чем грешить на флешку и разъём.

1. В слайсере выберите профиль именно ELEGOO Saturn 4 (не Ultra) и убедитесь, что на выходе получается файл .goo.
2. Флешку форматируйте в FAT32, объём — 16 ГБ или меньше. NTFS и большие флешки принтер часто не видит вовсе.

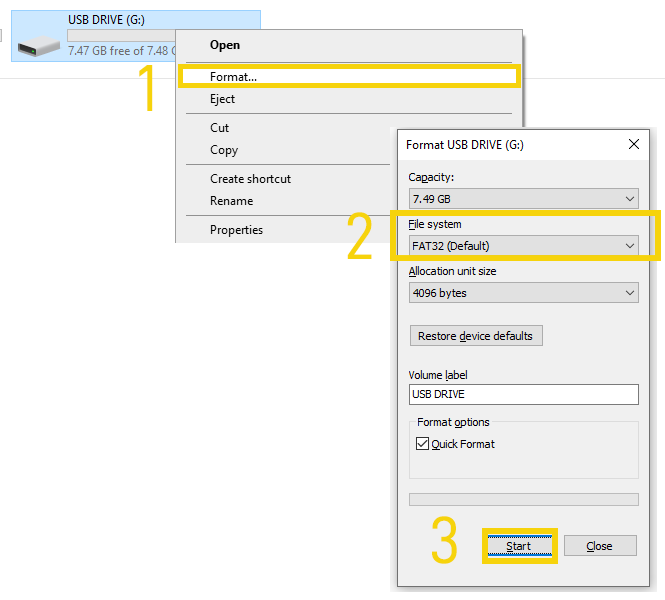

3. Штатное средство форматирования Windows на некоторых флешках не даёт выбрать FAT32 — используйте guiformat или Rufus.
4. Имя файла — только латиница и цифры, без пробелов, кириллицы и спецсимволов. Длинные имена лучше укоротить.
5. Кладите файл в корень флешки, а не в папку.

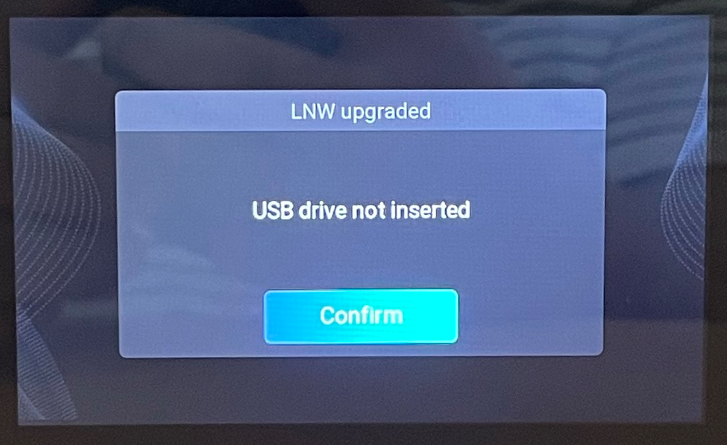

6. Если флешка не читается вообще: выключите принтер, отсоедините питание и прочистите разъём ватной палочкой с изопропиловым спиртом. Разболтанный разъём подтягивают, аккуратно подогнув пинцетом фиксирующую пружину внутрь.
7. Файл виден, но Print не срабатывает — почти всегда файл повреждён при копировании или нарезан не под ту модель. Перенарежьте и запишите заново.

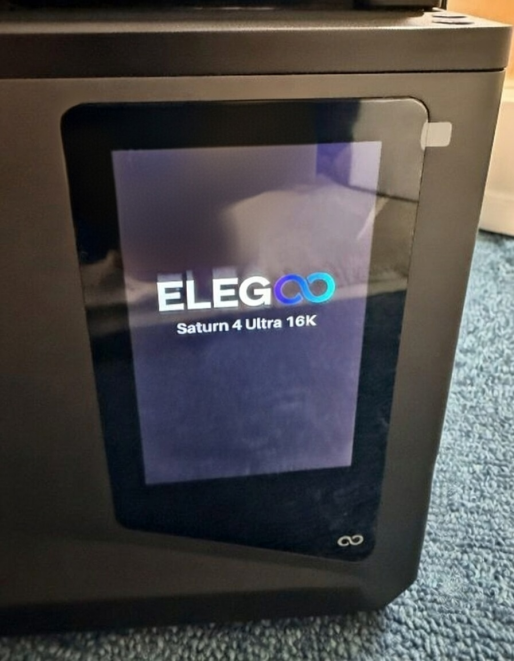

15. Прошивка слетает: логотип ELEGOO, «100 % V1.1», чёрный экран

Принтер включается, вентилятор шумит, но интерфейс не грузится. Вариантов три: висит заставка ELEGOO, на экране застыли «100 %» и «V1.1», либо экран остаётся чёрным и логотипа нет вовсе. Иногда это происходит после штатного выключения, иногда после неудачного обновления.

1. Возьмите флешку FAT32 объёмом до 16 ГБ и отформатируйте её начисто.
2. Скачайте прошивку своей модели в центре загрузок Elegoo, распакуйте и положите файлы в корень флешки, не создавая папок и не переименовывая.
3. Вставьте флешку в выключенный принтер и включите его — обновление стартует само.
4. Не помогло — напишите в поддержку и приложите фото материнской платы. У Saturn 4 несколько ревизий платы, и восстановительная прошивка для них разная; скачанная с сайта может не подойти.

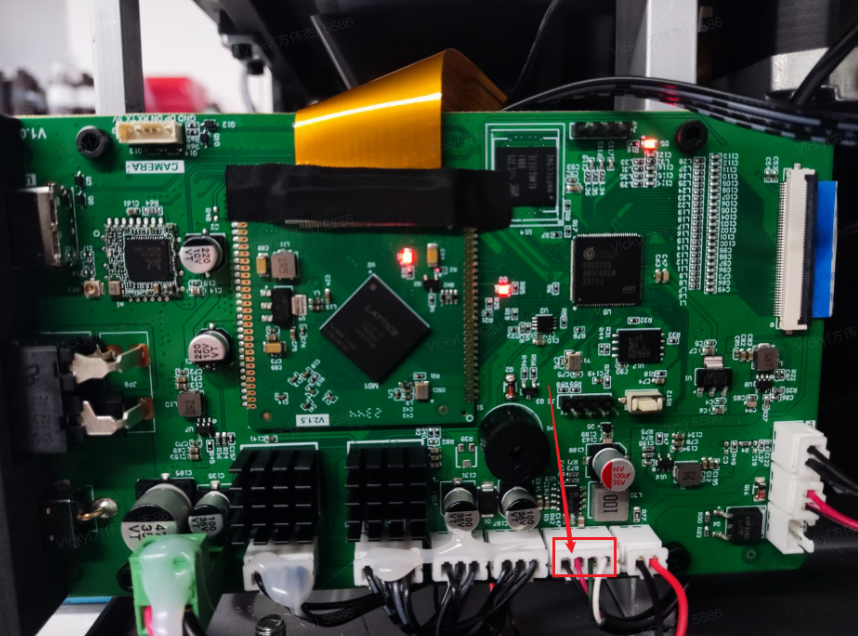

5. Если и фирменный файл не поднял машину: выключите питание, снимите семь винтов нижней крышки, оставьте подключённым только шлейф сенсорного экрана и отсоедините остальные разъёмы. Включите питание.
6. Загрузился интерфейс — короткое замыкание в одном из отключённых узлов, отсоединяйте их по одному и ищите виновника. Не загрузился — меняется материнская плата.

16. Elegoo SatelLite 1.0.2.05 виснет при нарезке

Февральское обновление фирменного слайсера Elegoo SatelLite до версии 1.0.2.05 сломало нарезку у части владельцев: полоса прогресса останавливается на 0 %, таймер тикает, окно перестаёт отвечать, программу приходится снимать принудительно. Проблема воспроизводится и на сохранённых проектах, и на свежих.

В ветке на r/elegoo проблему подтвердили несколько владельцев на Windows 11, включая тех, кто печатает на Saturn 4. Рабочее решение — откат на 1.0.1.49. Части людей помогло обновление драйверов видеокарты, ещё у нескольких зависание уходило при выключенном сглаживании.

1. Обновите драйвер видеокарты и попробуйте нарезать снова — у части владельцев этого хватило.
2. Выключите сглаживание в настройках фотополимера: на нём SatelLite падает чаще всего.
3. Не помогло — удалите 1.0.2.05 и поставьте 1.0.1.49.
4. Отдельная ошибка «Failed to export GOO sliced file» при сохранении сразу на флешку лечится двумя способами: сохранить файл на диск и скопировать вручную либо запускать SatelLite от имени администратора.
5. Не хотите ждать исправлений — Saturn 4 официально поддерживают Chitubox и Voxeldance Tango, оба умеют экспортировать .goo.

17. Chitubox: «Inconsistent Slicing and Projection Resolution»

Файл нарезан, записан на флешку, а принтер при запуске ругается на несовпадение разрешения нарезки и разрешения засветки. Ошибка означает ровно то, что написано: в профиле принтера в Chitubox стоит разрешение стола, отличное от того, с которым работает ЖК-экран Saturn 4, — 11520 × 5120 точек.

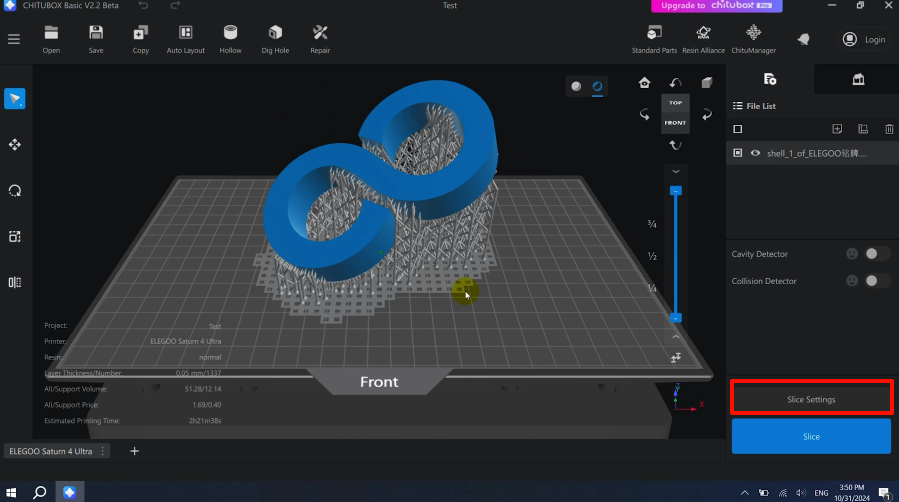

1. В Chitubox откройте Slice Settings в правом нижнем углу.
2. Перейдите на вкладку Machine и проверьте поле Resolution: для Saturn 4 это 11520 × 5120.
3. Там же сверьте размер области печати — 218,88 × 122,88 × 220 мм.
4. Сохраните профиль и перенарежьте модель: старый файл всё равно останется с прежним разрешением.
5. Если правите профиль вручную, проще удалить принтер из списка и добавить заново из официальных пресетов — так меньше шансов забыть поле.

18. Полоса ровно каждые 200 слоёв на наклонных плоскостях

На плавных наклонных поверхностях появляется тонкая горизонтальная линия с идеально одинаковым шагом. У одного владельца Saturn 4 это было ровно 6 мм при высоте слоя 0,03 мм — то есть каждые 200 слоёв. Такая регулярность сразу отметает механику: ни люфт ходового винта, ни ослабший подшипник не умеют попадать в такт с точностью до слоя.

Причина — квантование по пикселю. Наклонная плоскость на MSLA-принтере складывается из ступенек шириной в один пиксель. Пока угол наклона не совпадает с отношением высоты слоя к ширине пикселя, ступенька медленно «набегает», и раз в N слоёв контур перескакивает сразу на пиксель. Этот скачок и виден как полоса.

На Saturn 4 эффект заметнее, чем на многих других машинах, из-за неквадратного пикселя: 19 мкм по горизонтали и 24 мкм по вертикали. Значит, «удачный» угол наклона по одной оси и по другой — разный, и модель, красиво напечатанную боком, нельзя просто повернуть на 90° и ждать того же результата.

• Подберите угол наклона модели по формуле arctg(высота слоя / ширина пикселя) — тогда ступеньки ложатся ровно, без набегания. Готовый расчёт есть в калькуляторе углов rc87.
• Помните про две разные оси: 19 мкм и 24 мкм дают разные «правильные» углы для наклона влево-вправо и вперёд-назад.
• Уменьшите высоту слоя до 0,02 мм — набегание пойдёт чаще и мельче, полоса перестанет читаться.

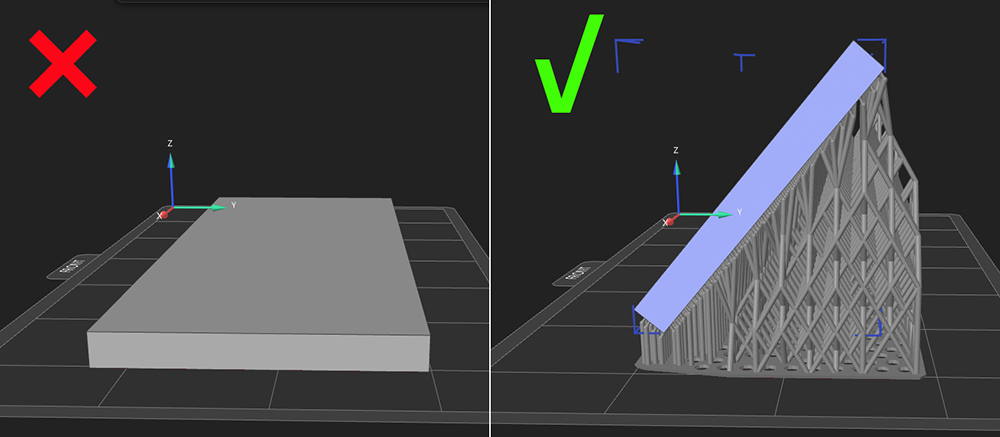

• Разверните деталь так, чтобы проблемная плоскость не была почти параллельна платформе: чем ближе к вертикали, тем меньше ступенек на миллиметр.
• Включите сглаживание в слайсере — оно размывает границу ступеньки и делает переход мягче.
• Если полосы неровные и шаг гуляет — это уже не квантование, а механика или расслоение: смотрите наш разбор смещения слоёв.

19. Модели обрываются в центре плотно забитой платформы

Платформа забита моделями, печать идёт, и в какой-то момент группа деталей в середине перестаёт расти — все на одном и том же слое, — а по краям всё продолжается как ни в чём не бывало. Настройки при этом те же, что при удачных печатях меньшими партиями.

Дело в суммарной силе отрыва. Чем больше площадь слоя, тем сильнее его держит плёнка, а центр платформы страдает первым: там плёнка прогибается меньше всего и отрыв идёт тяжелее. У Saturn 4 нет наклонной ванны, которая на Ultra отдирает слой постепенно с угла, поэтому потолок по плотности заполнения платформы здесь заметно ниже.

1. Процедите фотополимер: обломок предыдущего брака в ванне даёт ровно такую же картину — печать «срезает» в одном месте.
2. Увеличьте высоту подъёма на 2–4 мм. Это первое, что стоит крутить: даёт плёнке время расправиться.
3. Снизьте скорость подъёма и добавьте паузу после опускания 1–2 секунды.
4. Разверните модели под углом и разнесите их по платформе, чтобы площадь каждого слоя росла плавно, а не скачком.
5. Выдалбливайте крупные детали и делайте сливные отверстия — полая модель тянет плёнку в разы слабее сплошной.
6. Проверьте плёнку: растянутая и мутная держит сильнее новой, а с провисанием отрыв становится непредсказуемым.
7. Прогрейте фотополимер до 25–30 °C — холодный густой полимер сам по себе увеличивает усилие отрыва.

20. Мелочи, о которых узнаёшь уже после покупки

Ни одна из них не ломает печать, но каждая всплывает в первые же недели и портит впечатление. Их стоит знать до заказа, чтобы не искать потом решение в панике.

• Питать USB-фильтр не от чего. В спецификации прямо написано: подключение очистителя воздуха по USB недоступно. Из фильтров остаётся автономный Elegoo Mars Mate с угольным картриджем — либо нормальная вытяжка, о которой мы писали в гайде по испарениям и вентиляции.
• Нет поддона-фартука. У Saturn 4 Ultra такой фартук идёт в комплекте и ловит капли при снятии платформы, а для базовой модели отдельно он не продаётся. Придётся подкладывать бумажное полотенце или печатать фартук самому.
• Крышка трескается по скошенной передней грани. На работу это не влияет, но выглядит неприятно уже через несколько недель.
• Экран управления резистивный, 3,5 дюйма. Он реагирует на нажатие, а не на касание: тыкать нужно уверенно, а в перчатках — тем более. У Saturn 4 Ultra на этом месте 4-дюймовый ёмкостный экран.
• Интерфейс только на китайском и английском. Русского в прошивке базового Saturn 4 нет, хотя у Saturn 4 Ultra он в списке из двенадцати языков есть.
• Ни Wi-Fi, ни сети. Единственный способ передать файл — флешка. Никакого удалённого запуска и мониторинга без сторонних решений тут не будет.
• Высота печати 220 мм. Saturn 3 при том же 12K-экране давал 250 мм; если печатаете бюсты и высокие фигуры, разницу вы почувствуете.

Если пункты про наклонную ванну, скорость и сеть кажутся критичными — смотреть надо на Saturn 4 Ultra: тот же 10-дюймовый 12K-экран, но 150 мм/ч вместо 70, наклонная ванна и камера контроля печати.

Справочник сообщений об ошибках Saturn 4

Числовых кодов ошибок у Saturn 4 нет — принтер пишет короткие фразы на английском. Ниже расшифровка тех, что встречаются чаще всего, с указанием раздела, где разобрано решение.

Сроки гарантии по узлам

Гарантия у Elegoo разбита по узлам, и разница огромная. Это стоит держать в голове, когда решаете, чинить самому или требовать замену: самостоятельный ремонт узла на гарантии почти всегда играет против вас.

Общие проблемы фотополимерной печати

Кроме собственных болячек Saturn 4 вы столкнётесь с тем, что одинаково ведёт себя на любом MSLA-принтере: недосвет, обрыв поддержек, вакуумный разрыв полых моделей, липкая поверхность после мойки. Каждую из этих тем мы разбирали отдельно:

• Проблемы фотополимерной печати: полный разбор — недосвет, обрывы поддержек, расслоение, брак на плёнке.
• Фотополимерная печать для начинающих — с чего начать, если Saturn 4 у вас первый.
• Мойка и УФ-досветка отпечатков — сколько держать в спирте и в камере, почему деталь остаётся липкой.
• Выбор фотополимера — чем стандартный отличается от водосмываемого и ABS-like.
• Испарения и вентиляция — обязательное чтение, если принтер стоит в жилой комнате.
• Постобработка отпечатков — снятие поддержек, шлифовка, грунт и покраска.
• Обслуживание принтера — что и как часто смазывать и проверять.
• Расчёт себестоимости печати — во что реально обходится модель с учётом расходников.

Полезно посмотреть и на соседей по классу: известные проблемы Anycubic Photon Mono 4, Anycubic Photon Mono M7 и Creality HALOT-MAGE — часть решений оттуда переносится один в один.

Частые вопросы
