Creality HALOT-MAGE: проблемы и решения от владельцев

Creality HALOT-MAGE — фотополимерный (MSLA) 3D-принтер с 10.3-дюймовой моно LCD-матрицей 8K (7680×4320), пиксель 29.7 µm, область печати 228×128×230 мм, мощность UV 5000 µW/cm² и скорость до 70 мм/ч. Релиз — апрель 2023, цена на старте $399, в 2024 снят с производства и заменён на HALOT-MAGE S (14K) и HALOT-MAGE Pro. Но десятки тысяч штук разошлись по миру и продолжают работать — со своими специфичными для базовой версии болячками.

Эта статья — про уникальные баги именно базового MAGE: то, чего нет у MAGE S или MAGE Pro, или что у них работает иначе. Общие фотополимерные грабли (overcure, перенасыщение поддержек, паутинка от подъёма) разобраны в нашем общем гайде по проблемам MSLA-печати — туда отсылаем там, где причины не зависят от модели. Все факты ниже подтверждены ветками форума Creality за 2023-2025, репозиторием UVtools на GitHub и обзорами 3DPrintBeginner и 3DToday — ссылки в конце статьи.

1. LCD не показывает паттерн засветки после ~50 слоёв

Самый загадочный баг базового MAGE и его до сих пор активный тред на форуме (открыт в мае 2024, последние сообщения в сентябре 2025). Принтер запускает печать, UV-источник работает, но на LCD не появляется паттерн слоёв — смола в ванночке отвердевает ровным «блином» по всей площади платформы или вообще не схватывается. Что характерно: у одного из пользователей (OrKaS, 15 октября 2024) симптом сохранился даже после замены и LCD, и UV-лампы — то есть проблема не в самой матрице.

Третий пользователь, Fabien Palencia, заметил что отказ начинается ровно после 50-го слоя — это указывает на timing-баг прошивки или дефект FFC-шлейфа между mainboard и LCD-модулем (тот самый, что виден на фото выше). Сам Creality этот тред публично не закрыл.

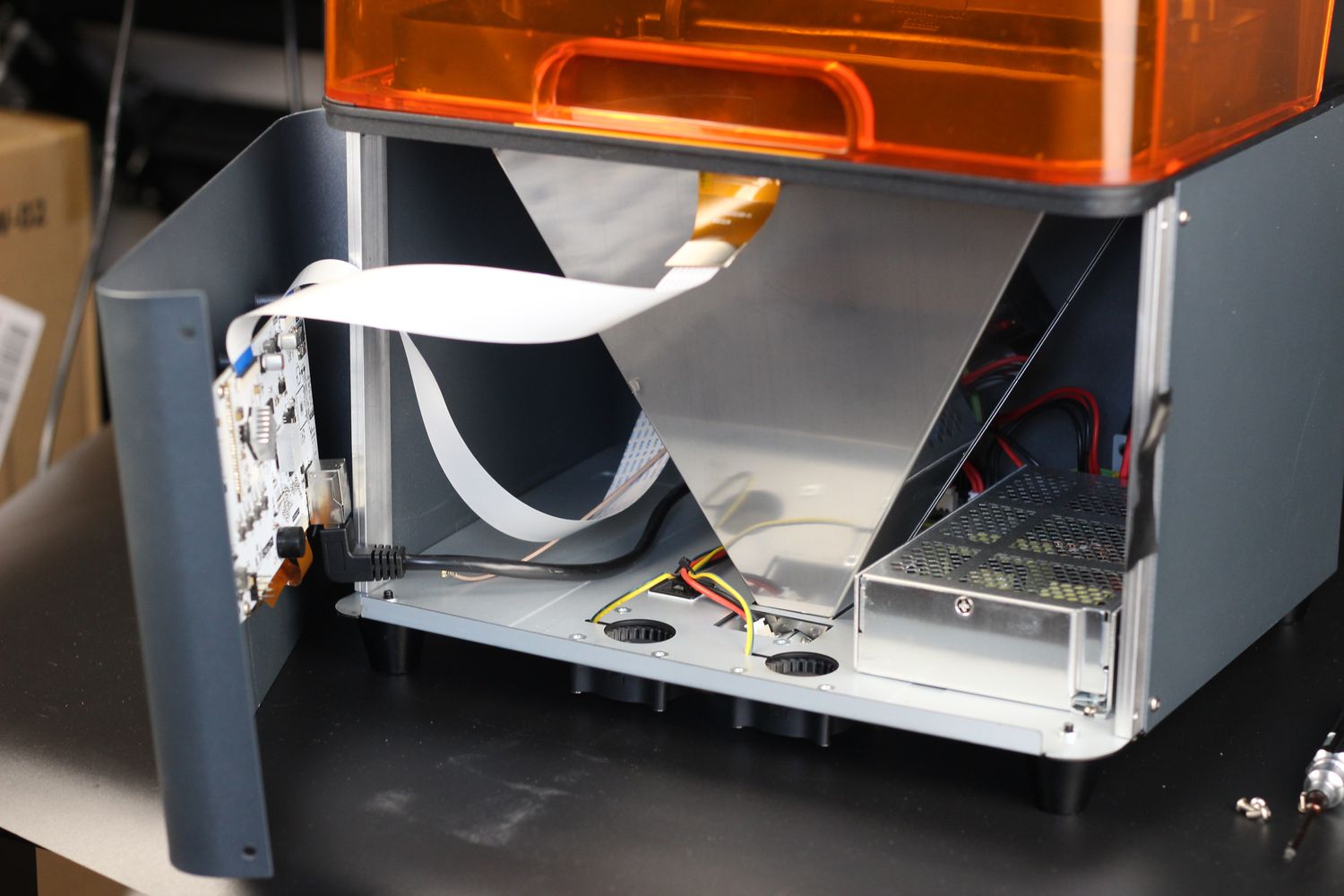

1. Снять заднюю крышку (4 винта по периметру). Найти разъём FFC-шлейфа на mainboard и второй конец — на маленькой плате под LCD. Аккуратно разомкнуть оба замка, вынуть шлейф, осмотреть на залом или окисление контактов, протереть IPA, заново плотно установить. Замки FFC хрупкие — не давить.
2. Прошить актуальный firmware с creality.com/download/halot-mage-3d-printer — берите версии 2024 года и новее, в более ранних релизах был баг работы с длинными exposure-сессиями.
3. Если шлейф+прошивка не помогли — заменить LCD-screen kit (10.3" 8K mono). Цена $200-400 в Chitu Systems и на Amazon. Видео-инструкция Creality называется «Service tutorial HALOT - MAGE PRO the printing screen replacement» (она же подходит для базового MAGE).
4. Если симптом остался после замены LCD — дефект на mainboard. В первые 12 месяцев — гарантийный случай, требовать RMA. После — либо донорский mainboard через Chitu Systems, либо дешевле купить уже HALOT-MAGE S.

2. Утечка смолы из ванночки → разрушение LCD

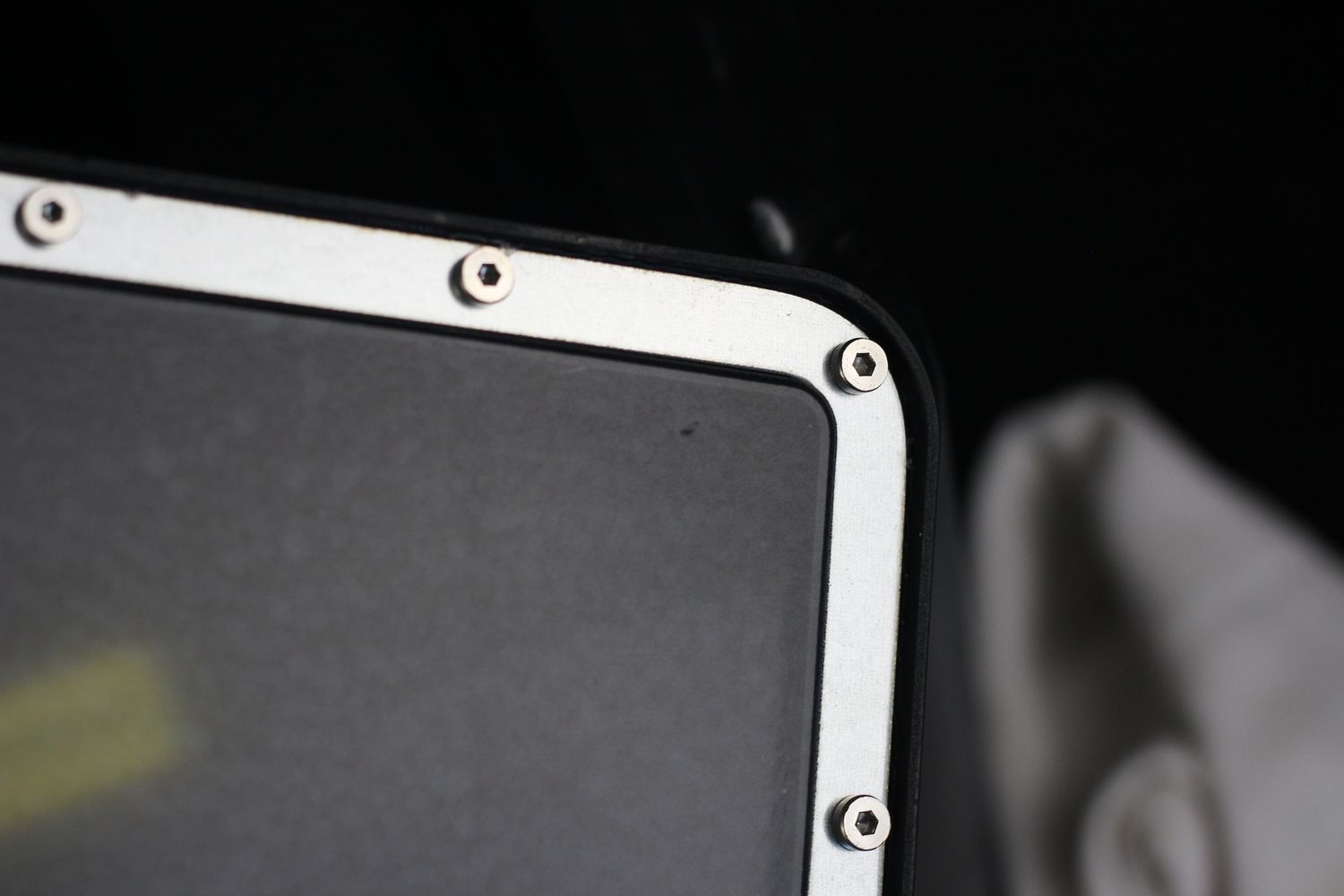

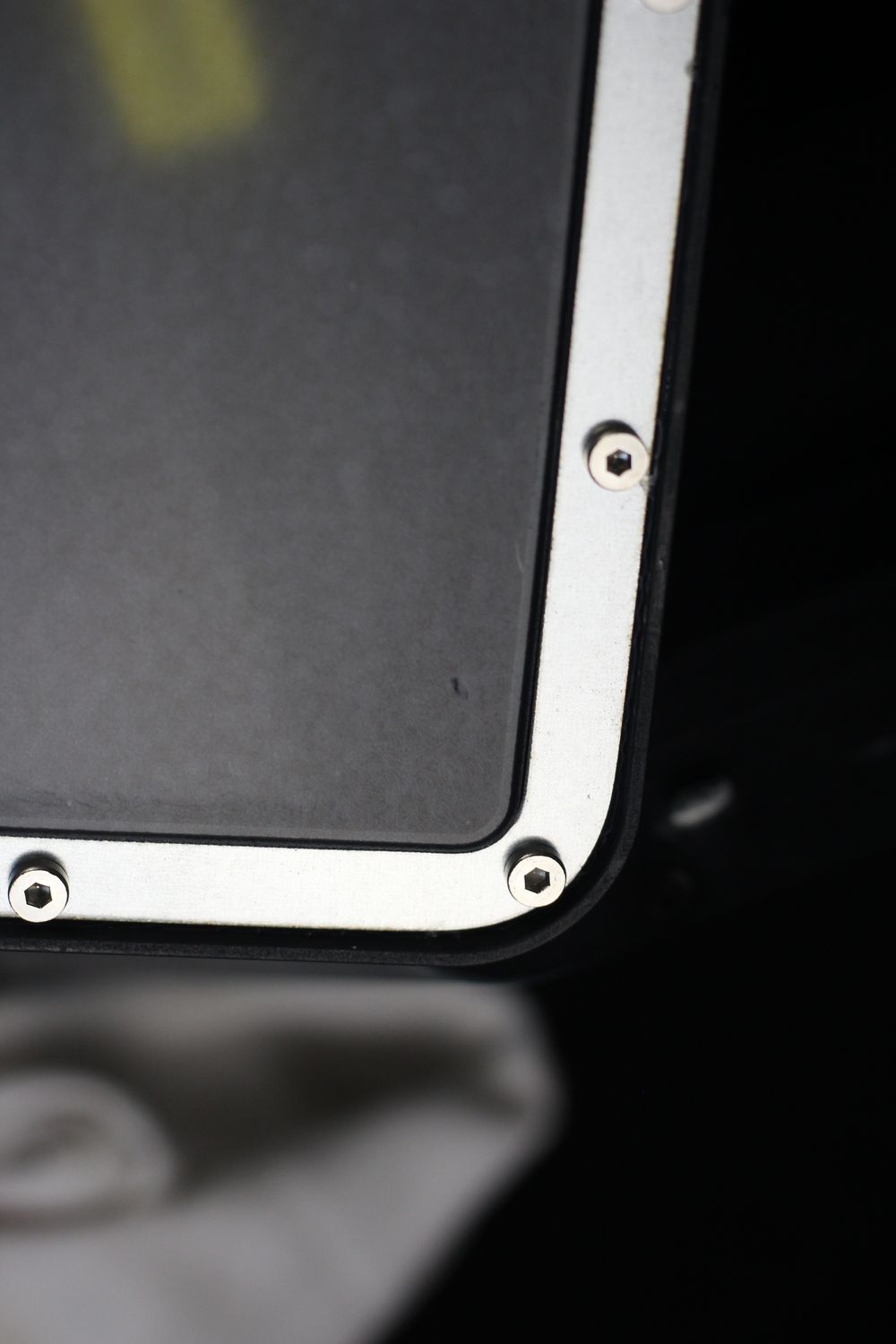

Конструктивный баг первых партий MAGE: внутренняя кромка алюминиевого прижимного кольца ванночки отлита недостаточно тщательно, кое-где остаются острые рёбра. При штатной затяжке кольца оно не «прижимает» FEP, а слегка надрезает. Микро-разрыв незаметен глазу, но смола под давлением подъёма платформы протекает через щель прямо на LCD под ванночкой. Самый громкий случай — тред «I was ghosted...»: смола заклеила LCD-панель в посадочном гнезде, поддержка Creality не отвечала на тикеты неделями.

Симптомы

• Тёмное пятно на LCD при запуске Clean Vat Mode (проверка экрана без ванночки)
• Капли смолы между стеклом LCD и металлической рамой посадочного гнезда
• «Луж» под ванночкой при подъёме платформы — обнаруживается визуально или по липкому следу
• Затвердевший слой смолы поверх стекла LCD после нескольких часов работы

Решение и профилактика

1. Профилактика, на новом принтере — до первой печати: снять ванночку, выкрутить винты прижимного кольца, разобрать кольцо. Пройтись наждачкой 600-1000 grit по внутренней кромке кольца — снять заусенцы, сделать профиль округлым. Проверить на просвет каждый сантиметр. Это 5 минут работы и страховка от $400 убытка.
2. Каждые 200 часов печати — снимать FEP, разворачивать к источнику света, осматривать на проколы и помутнение. Любой намёк на надрез — менять плёнку немедленно. Дешевле комплект 5 шт за $15, чем экран за $400.
3. Под ванночку положить силиконовый коврик с бортиками 10-15 мм или одноразовую плёнку (PVC underliner). Если смола всё-таки пошла — коврик соберёт её на себя, не пустив на LCD.
4. Если экран уже залит смолой: НЕ пытайтесь чистить IPA на месте — IPA проникает между стеклом и подсветкой. Обесточьте принтер минимум на 30 минут (конденсаторы блока питания держат заряд). Снимите ванночку и платформу. Деликатно поднимите металлическую раму LCD в сборе и оцените масштаб. Если отвердевший слой — лёгкая плёнка, аккуратно снимите её рукой в нитриловой перчатке, протрите экран микрофиброй с IPA. Если смола между стеклом и матрицей — только полная замена комплекта.

3. Модели не прилипают к платформе — нужна шкурка, а не калибровка

Самая многомесячная жалоба первых партий — тред «Prints not sticking to build plate» с октября 2023 по январь 2025. Calvin сделал 20+ калибровок — не помогло. Brian Fernandez 15 мая 2024 раскрыл финальный рецепт: заводское покрытие платформы слишком гладкое для FEP-печати, нужно искусственно создать микро-шероховатость. После ошкуривания у него и у пяти подтверждающих пользователей проблема ушла навсегда. Шкурим, а не калибруем.

1. Снять платформу. Положить на ровное стекло (например, толстое каминное стекло) водостойкую наждачку 600 grit. Налить чуть воды — она работает смазкой и убирает алюминиевую пыль.
2. Шкурить платформу круговыми движениями 5-10 минут до однородной матовой поверхности. Затем тем же способом 1000 grit ещё 5 минут — поверхность должна быть на ощупь как мелкий пластик, без блеска и без линий.
3. Промыть тёплой водой с мылом, протереть IPA, дать высохнуть. Поставить обратно.
4. Заодно поправить bottom layers: 5-6 базовых слоёв с экспозицией 45-60 секунд (стоковый профиль часто даёт всего 30 — мало). Lift height 6-8 мм, rest after lift минимум 2 секунды.
5. Стандартный exposure для большинства смол: 2.2-4 секунды. Точное значение — через тест RERF (Resin Exposure Range Finder) или Cones of Calibration.
6. Температура смолы и помещения — не ниже 22°C. В холодном помещении бутылку смолы поставить в тёплую (35-40°C) воду на 15-20 минут до печати.
7. Проверить уровень: лист бумаги (80 г/м²) на LCD, ослабить 4 винта основания платформы, нажать Home, дождаться полного опускания, плотно прижать платформу руками к листу с равным усилием по всей плоскости, затянуть винты крест-накрест (1-3-2-4). Лист должен ходить с лёгким сопротивлением.
8. Если адгезия не вернулась после ошкуривания — поставить вместо штатной FEP плёнку Pictor (Creality high-speed release film) или Jupiter 6k. Pictor разработан под современные high-speed смолы и заметно снижает усилие отрыва.

4. Формат .cxdlpv4 — закрытый, ChituBox и Lychee официально не работают

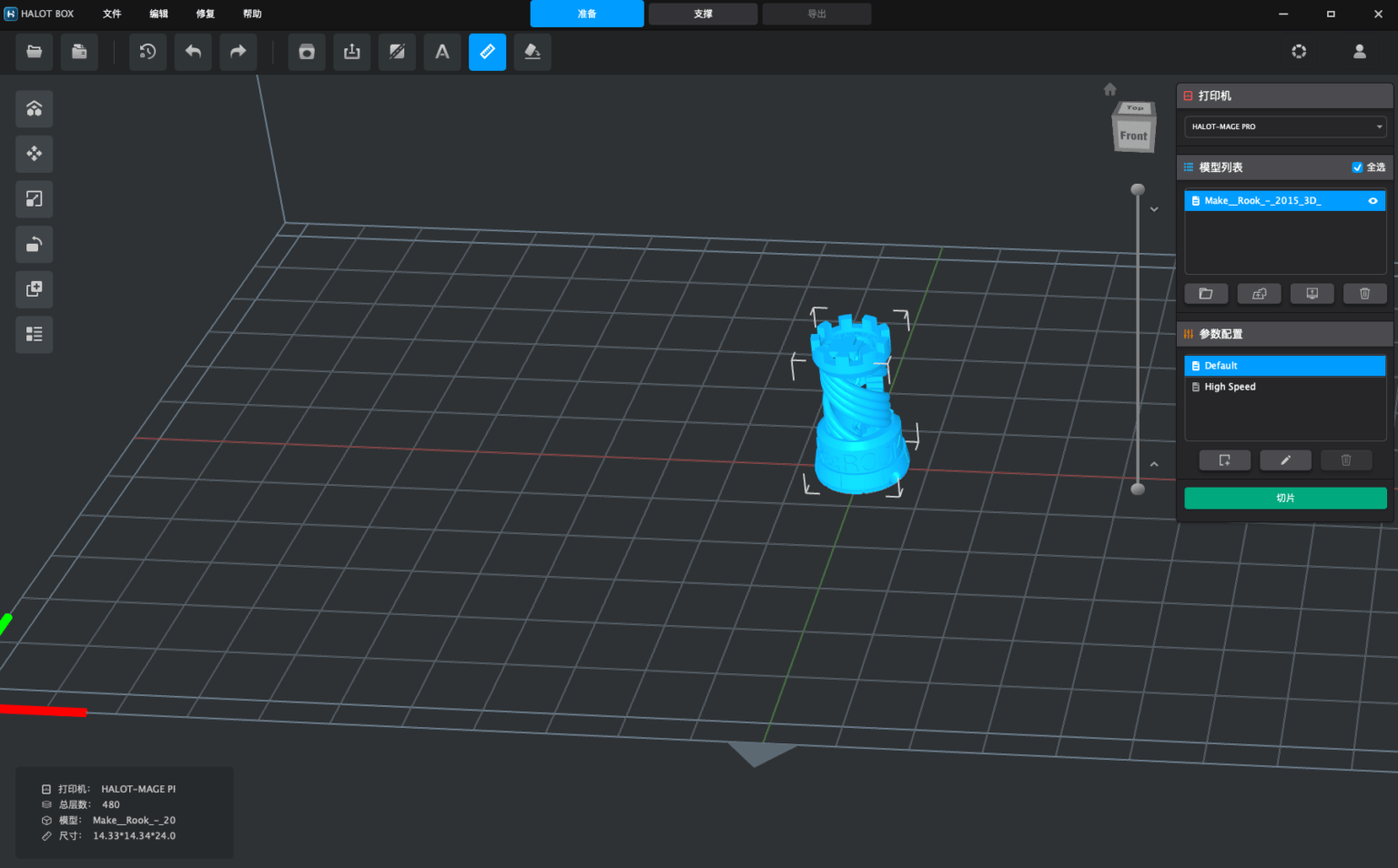

MAGE принимает только файлы .cxdlpv4 — это собственный закрытый формат Creality. Ни ChituBox, ни Lychee Slicer официально его не поддерживают (Lychee экспортирует, но через сторонний экспериментальный профиль). Штатный HALOT BOX 3DPrintBeginner в обзоре назвал «Bad Software» — слайсер тормозит, на macOS вообще еле работоспособен, нет тонких настроек экспозиции по слоям. Спасает open-source проект UVtools: с июня 2023 (релиз v3.15) официальный импорт и экспорт .cxdlpv4, активная поддержка по сей день.

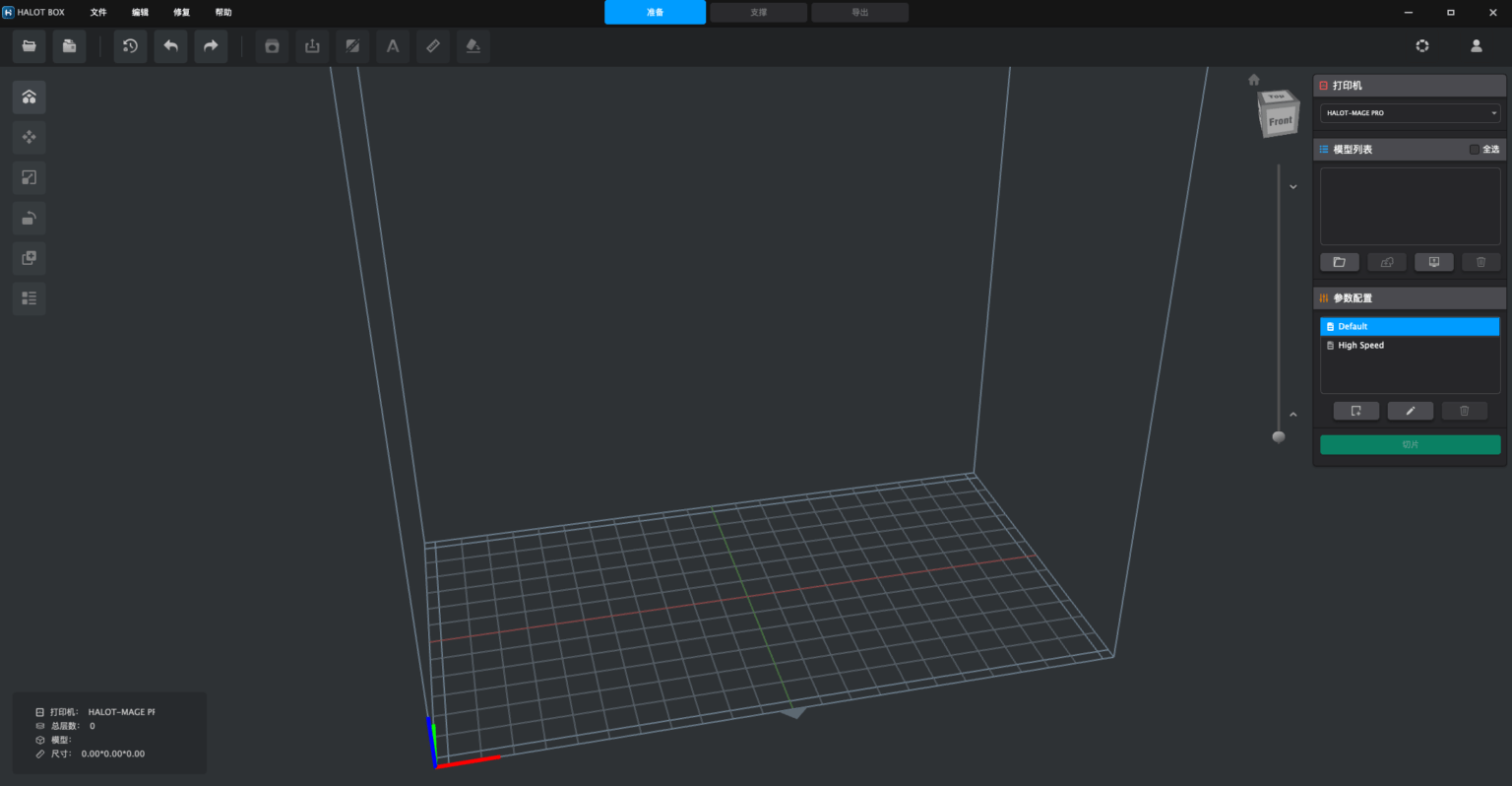

Рабочий процесс без HALOT BOX

1. Поставить ChituBox 1.9.4+ (бесплатный) или Lychee Slicer Pro (платный, ~€60/год, лучше сглаживание (anti-aliasing) и авто-поддержки). В ChituBox с версии 1.9.4 есть встроенный профиль «CREALITY HALOT-MAGE» — можно сразу экспортировать в .cxdlpv4.
2. Если профиль в вашем слайсере отсутствует — экспортировать в стандартный .ctb. Открыть файл в UVtools → File → Save As → выбрать формат «Creality CXDLPv4 Encrypted» → задать имя → сохранить.
3. Важная проверка зеркальности: разные слайсеры по-разному ориентируют ось X (convention для X-flip) — у ChituBox файлы выглядят зеркально в превью UVtools, но печатаются нормально, а у PrusaSlicer наоборот (см. issue #827). На первой печати после смены слайсера печатайте калибровочную модель с буквой Y (например, Cali Cat или Cones of Calibration) и убеждайтесь, что текст читается прямо, а не зеркально.
4. Сохранять файл на USB-флешку только в формате FAT32 или exFAT. Большие быстрые «современные» флешки часто не работают — берите простую USB 2.0 на 4-8 ГБ (SanDisk Cruzer, Kingston DataTraveler).

5. Ошибка 009 «Unknown File Format» после переформатирования флешки

Тонкий баг прошивки: после полного переформатирования комплектной USB-флешки принтер может перестать читать .cxdlpv4 файлы и выдавать «Error 009: Unknown File Format». Самый известный кейс — тред пользователя DBaggs (27 февраля 2025): после форматирования через macOS Disk Utility принтер перестал видеть файлы, и не помогла даже переустановка прошивки. Скорее всего, виноват специфический набор служебных файлов или стиль форматирования, который не распознаётся firmware MAGE.

1. Использовать оригинальную флешку из комплекта — она уже отформатирована корректно. Если потерян — купить идентичную небольшую USB 2.0 флешку.
2. Если форматировать вручную — только на Windows или Linux. На macOS флешка превращается в «нечитаемую» для MAGE из-за служебных .DS_Store и других meta-файлов.
3. Файловая система — FAT32 для флешек до 32 ГБ, exFAT для больших. NTFS не поддерживается.
4. Перед каждой печатью удалять с флешки все скрытые файлы macOS: в терминале dot_clean /Volumes/USB или через Finder снять флажок «показывать скрытые файлы» и удалить.
5. Если после всех манипуляций ошибка повторяется — на свежей прошивке нужно эскалировать в Creality support. Это публично нерешённый баг, тред в форуме до сих пор без ответа от вендора.

6. Перекос платформы или экрана — задние модели тоньше передних

Часть юнитов первой партии собрана с заметным перекосом по оси Y. Симптом: вы прошли стандартную калибровку по бумаге, она «легла» нормально, но при первой реальной печати задние модели печатаются недосвеченные/тонкие, передние — толще, иногда «слоновья нога». Виноваты либо неровная посадка LCD-комплекта в раме корпуса (сжатие поролоновой прокладки), либо люфт в кронштейне Z-каретки. Подтверждённый пользователями кейс на 3DToday.ru: задний край платформы пришлось поднять на целый миллиметр, прежде чем равномерность вернулась.

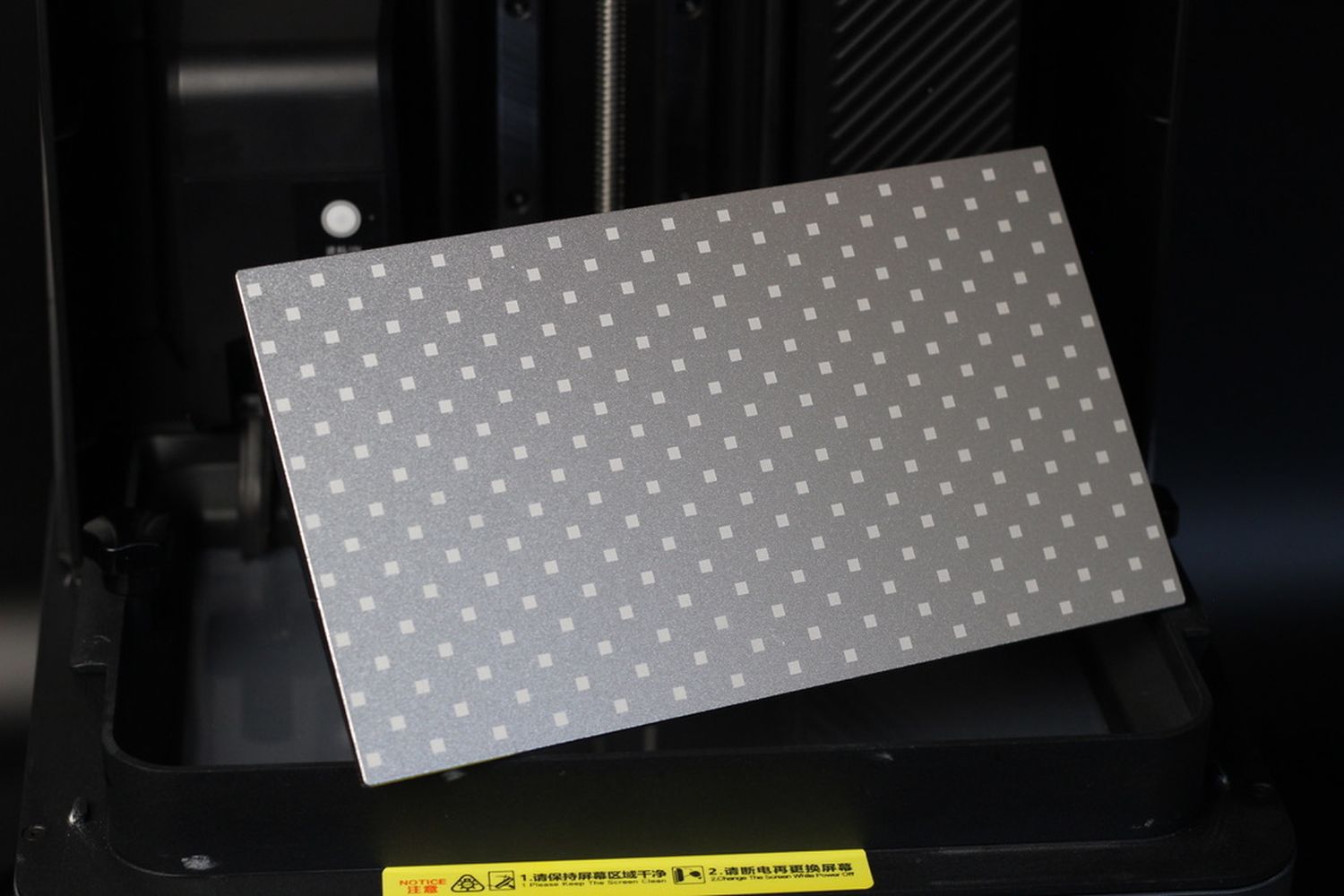

1. Подтвердить перекос: запустить шахматный тест (Cone of Calibration или специальный checkerboard файл с фото выше) одним заходом. Если задние квадраты заметно тоньше передних — перекос подтверждён.
2. Снять ванночку, ослабить 4 винта основания платформы. Положить лист офисной бумаги (80 г/м²) на LCD.
3. Нажать Home → дождаться полного опускания → руками с равным усилием прижать платформу к экрану. Затягивать винты крест-накрест в порядке 1-3-2-4, по чуть-чуть, в несколько проходов.
4. Если перекос остаётся — поднять задний край платформы тонкой алюминиевой шиммой 0.5-1 мм между основанием платформы и кронштейном Z-каретки. Шимма из аккуратно вырезанной алюминиевой пивной банки (≈0.1 мм толщины) — старый трюк, работает идеально.
5. Радикально: снять LCD-модуль, проверить плотную равномерную посадку. У части юнитов поролоновая прокладка по периметру LCD деформирована при сборке — заменить или подложить тонкую полоску обычного поролона.
6. В первые 12 месяцев — это производственный брак, не износ. Сделать фото шахматного теста и тикет в Creality support с требованием RMA.

7. Затвердевшая смола на FEP вокруг модели — паразитная засветка

MageArch корпус с откидной оранжевой крышкой блокирует 99.89% UV — но не 100%. При длинных печатях (>4 часов) рассеянный свет из помещения, отражённый внутренний UV или просто длительные циклы засветки накапливают тонкую плёнку отвердевшей смолы по периметру FEP — там, где модели нет. На следующей печати эта корка мешает отрыву и оставляет отметины: новый отпечаток «приваривается» к старому отпечатку, а на каждом слое слышен характерный треск отрыва.

1. После каждой завершённой печати — слить смолу через бумажный фильтр для красок обратно в бутылку. Протереть FEP мягкой бумажной салфеткой с IPA. Шпатель, скребок и металл — категорически нельзя, мгновенно царапает плёнку.
2. Перед длительной (>6 часов) печатью убедиться, что в комнате нет прямого солнечного света на принтер. Зимой северное окно ничего не даст, летом южное — критично. При необходимости накрыть принтер плотной тёмной тканью (не закрывая воздухозаборник).
3. Каждые 50 часов работы запускать Clean Vat Mode на 30 секунд при пустой ванночке. После — отвердевшая плёнка аккуратно поднимается одним куском рукой в перчатке. Это профилактика, делать заранее, а не когда уже артефакты.
4. Если корки уже въелись и не снимаются IPA — менять FEP. Комплект 5 шт штатной плёнки 286×198×0.15 мм хватает на 6-12 месяцев активной печати.

8. Z-ось — мотор не вращается или платформа стучит

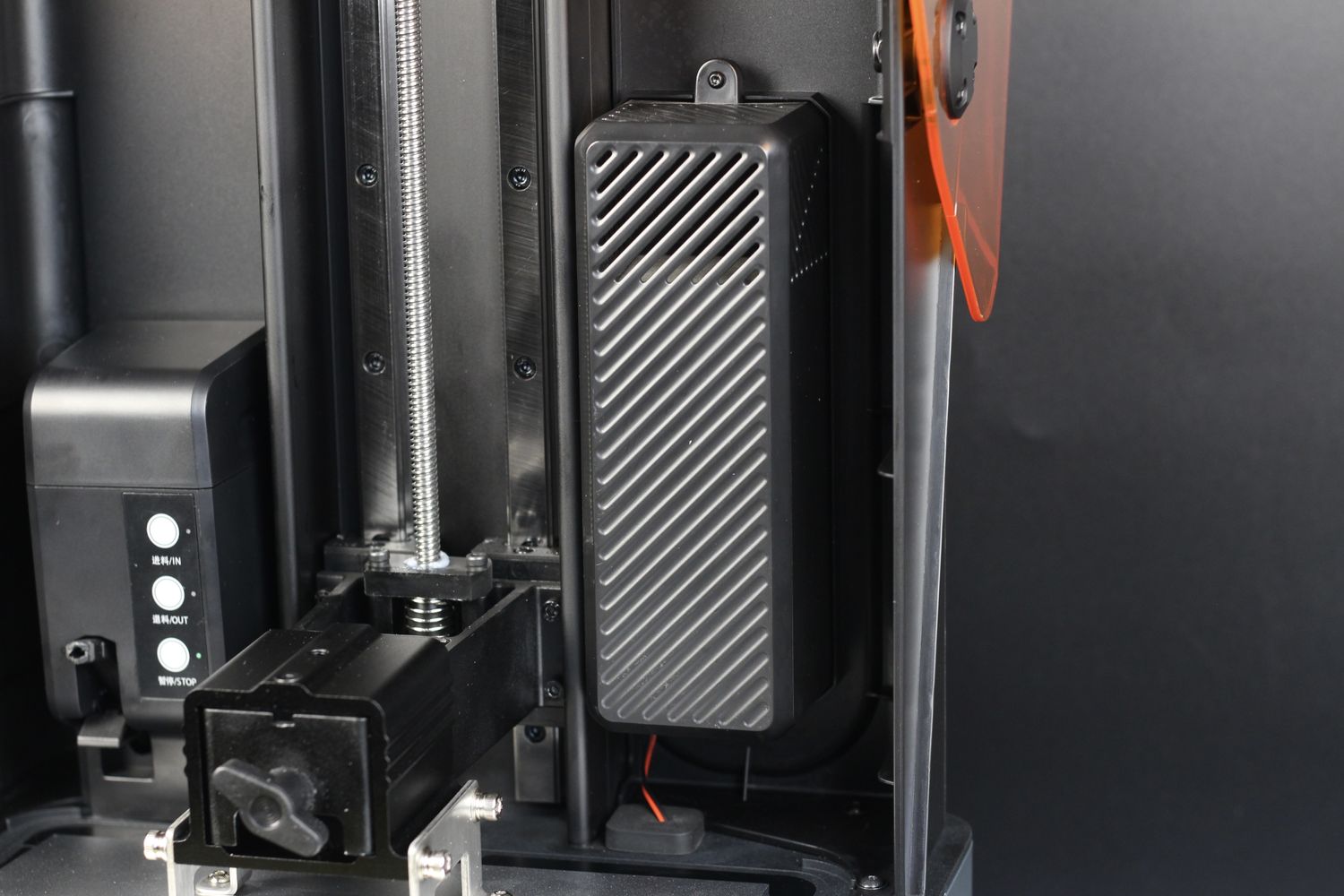

Двойные жёсткие линейные направляющие Z у MAGE добротные, но муфта (coupler) между шаговым двигателем и ходовым винтом у части юнитов недостаточно затянута на заводе. Через 100-200 часов появляется характерный «хруст» при подъёме платформы, в худшем случае — мотор крутится, но винт стоит, на дисплее ошибка Z-axis motion anomaly. Симптомы и порядок диагностики Creality описала в официальной wiki.

1. Снять боковую крышку (4 винта). Найти муфту между шаговиком и ходовым винтом.
2. Проверить установочные винты (grub screws) на муфте — должны плотно сидеть на лыске вала шаговика. Если не видно лыски или винт болтается — муфта надета косо, разобрать и поставить заново.
3. Очистить ходовой винт безворсовой тряпкой от старой пыли и смазки. Нанести немного WD-40 White Lithium Grease или SuperLube для линейных направляющих. Простое машинное масло НЕ подходит — стечёт за неделю.
4. Проверить концевик (Z limit switch) — когда не нажат — светодиод горит, при нажатии гаснет. На контактах должно быть 5V. Если индикатора нет — плата-адаптер (adapter board) неисправна, заявка в support.
5. Если индикатор мотора красный (а не зелёный) — полная перезагрузка по тумблеру задней панели. Если красный остался — заменить шаговый двигатель (P/N запросить в support@creality.com или искать через Chitu Systems).

9. Ошибки чтения USB-флешки — печать обрывается с пропусками

Базовый MAGE — USB-only (Wi-Fi и Ethernet есть только у Pro). Контактная группа USB у некоторых партий слабая: при многочасовой печати любая вибрация или окисленный пин даёт ошибку «Cannot read from the stick» — модель ложится с дырами в верхних слоях или просто обрывается. Описано в треде на форуме и многократно в обзорах.

1. Купить простую USB 2.0 флешку небольшого объёма (4-8 ГБ): SanDisk Cruzer, Kingston DataTraveler. Большие быстрые USB 3.x флешки часто хуже — их контроллер уходит в энергосберегающий сон между чтениями слоёв, MAGE этого не понимает.
2. Перед каждой длительной печатью протереть USB-разъём принтера ватной палочкой с IPA. Дать 10 секунд высохнуть.
3. Не оставлять флешку в разъёме при выключенном питании на длительное время — разница потенциалов медленно окисляет контакты.
4. Если ошибки повторяются на 2-3 разных флешках — снять заднюю панель, осмотреть USB-плату на коррозию или сорванные пины. Это типичный гарантийный кейс в первые 12 месяцев — фото и тикет в Creality.

10. Сторонняя смола (Elegoo, Anycubic) — деформации и недопечатки

Стоковые профили HALOT BOX откалиброваны под Creality Standard и Plant-Based смолы при 5 mW/cm². Прямой перенос на Elegoo Water-Washable, Anycubic Eco-Resin или Sunlu без перекалибровки часто даёт деформации тонких стенок или непропечатанные мелкие детали — спектр поглощения и cure depth у каждой смолы свои. Один из владельцев на 3DToday описал, как при переходе с Creality Standard на Elegoo Water-Washable 8K Gray «части модели плыли» даже при многократной коррекции экспозиции.

Базовый профиль для не-Creality смолы: начинать с настроек Halot-Sky (тоже 5 mW/cm² mono LCD), а НЕ Halot-Mage Pro (8 mW/cm² — этот профиль на базовом MAGE даёт пересвет). Точные значения — через Resin Exposure Range Finder (RERF) от photonsters: 16 экспозиций на одной закладке, выбираете самую чёткую визуально. Подробные параметры по конкретным смолам собраны на support-странице Liqcreate.

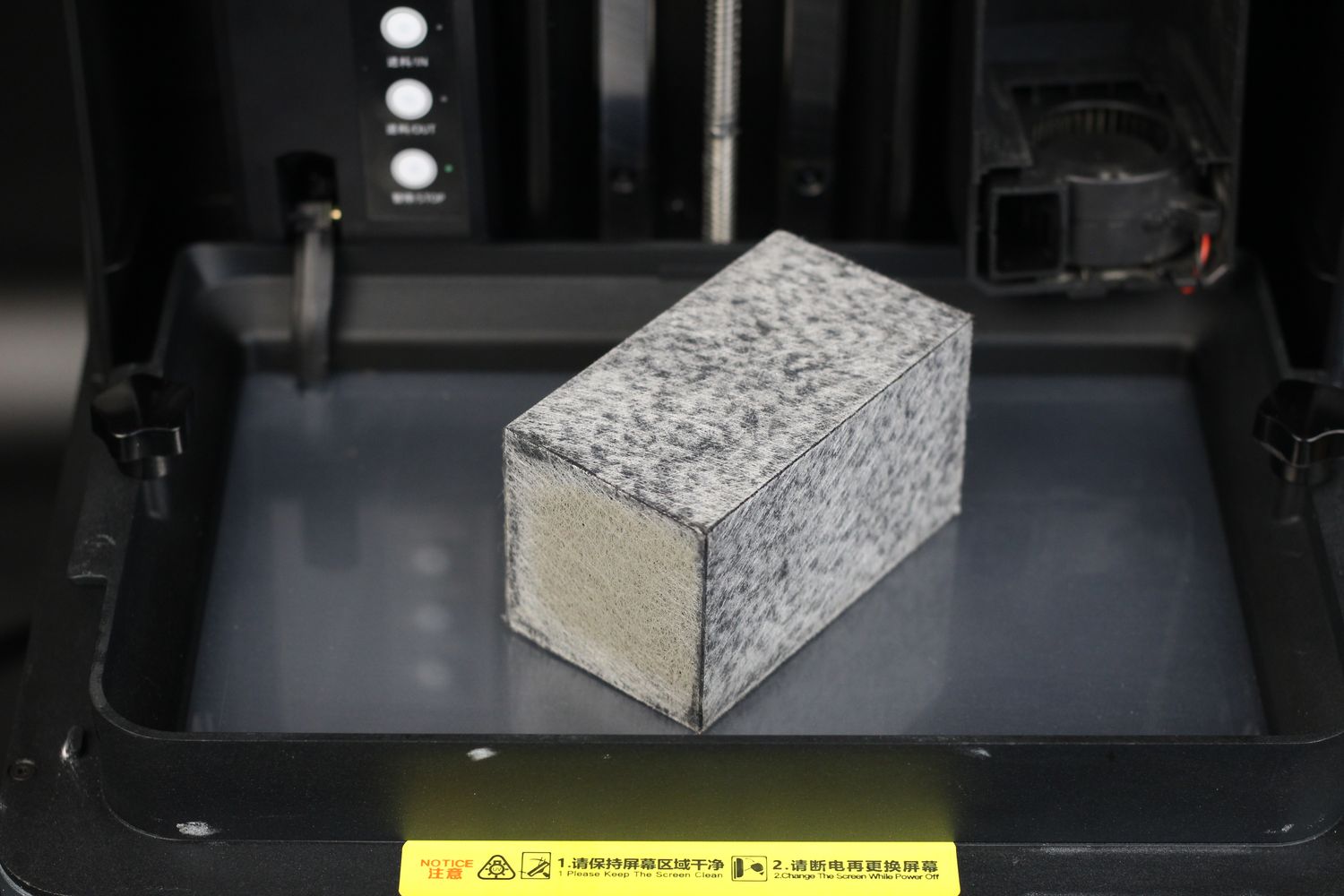

11. Угольный фильтр выдыхается за 3 месяца

Встроенный угольный фильтр ловит большую часть VOC при печати, но рассчитан на ≈3 месяца активной работы. После этого смола пахнет так же, как без фильтра — это не сломанный вентилятор, это исчерпанный сорбент. Хорошая новость: с 2024 года Creality продаёт обновлённый картридж с активированного угля в 5.8 раза больше штатного, комплект 2 шт стоит около $15-20.

1. Записать дату установки нового фильтра на самом картридже маркером — первый признак, что пора менять, это календарь, а не запах. Замена каждые 3 месяца при активной печати, каждые 6 — при редкой (~10 ч/мес).
2. Использовать обновлённый Activated Carbon Filter Creality (5.8× уголь). Штатный «обычный» картридж Creality постепенно снимает с продажи в пользу обновлённого.
3. При сильном запахе и активной печати — не полагаться только на встроенный фильтр. Поставить принтер в комнату с механической вытяжкой или у открытого окна. Угольный фильтр НЕ заменяет вентиляцию, особенно при ABS-like, прозрачных и водосмываемых смолах. Подробнее — в нашем гайде по вентиляции.
4. Не пытаться «восстановить» уголь нагревом или обжигом — для домашних условий регенерация не работает, выгоднее купить новый картридж.

12. UV-светодиоды остаются включёнными после печати

Безобидный, но раздражающий баг прошивки нескольких ранних версий 2023 года: после команды Stop или штатного завершения печати UV-источник не выключается. Видно через стекло крышки как ровное синее свечение. Описан в официальной wiki Creality.

1. Полная перезагрузка: тумблер на задней панели в положение Off, подождать 30 секунд, обратно в On.
2. Прошить актуальный firmware. Баг затронул только версии 2023.04 - 2023.09; в более поздних релизах исправлен.
3. Если повторяется на свежей прошивке — это залипание реле UV-канала на mainboard. Замена платы — гарантийный случай в первые 12 месяцев.
4. Временное обходное решение до замены: между печатями выключать принтер тумблером, не использовать кнопку Stop в UI.

Справочник кодов ошибок и сообщений

Общие проблемы фотополимерной печати

Кроме перечисленных выше уникальных болячек HALOT-MAGE, вы можете столкнуться с типичными проблемами фотополимерной печати — они одинаковы у Elegoo, Anycubic, Phrozen, Creality и решаются одинаково. Мы разобрали их в отдельных подробных гайдах:

• Полный гайд по проблемам MSLA-печати — overcure, недосвет, паутинка от подъёма, расслоение, причины общего характера для всех фотополимерных принтеров
• Безопасность и вентиляция при работе со смолой — VOC, угольные фильтры, нормы воздуха, СИЗ
• Регламент обслуживания 3D-принтера — что и когда чистить, смазывать и менять
• Известные проблемы HALOT-MAGE S (14K) — преемник базового MAGE с собственными болячками
