Halot Mage S: проблемы и решения (чёрный экран, стол, плёнка)

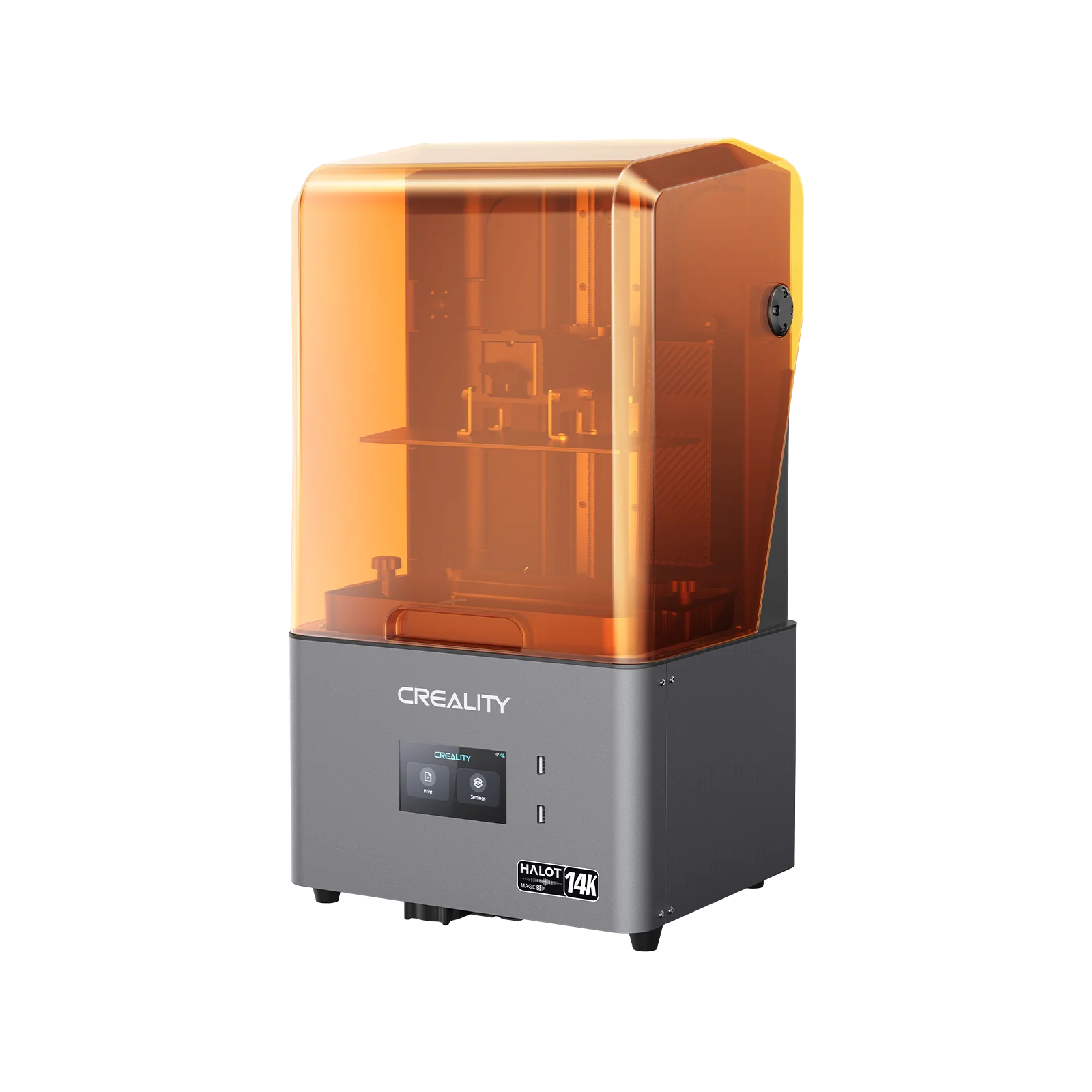

Creality HALOT-MAGE S — фотополимерный 14K-принтер на 10,1" mono-LCD с разрешением 13320×5120 и пикселем 17 мкм. В этой статье собраны проблемы, которые встречаются именно у Mage S и его близнеца Mage Pro: то, что не покрыто общим гайдом по проблемам фотополимерной печати. Если у вас типичные дефекты (вздутия, недосвет, налипание мусора в ванне) — начните с него.

Стол едет вниз вместо вверх при автокалибровке

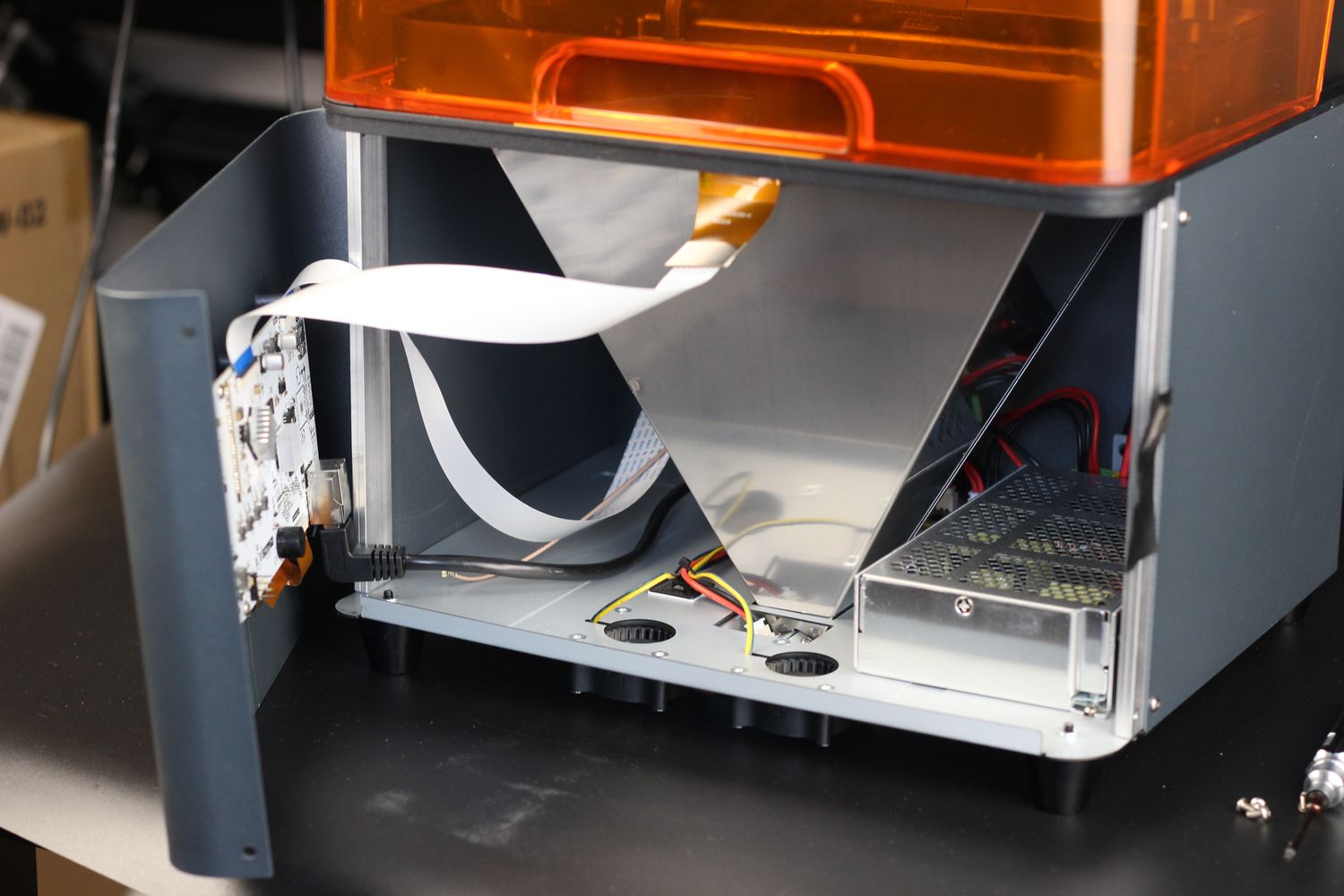

Самая узнаваемая аппаратная проблема Mage S и Mage Pro: при выборе Leveling или Home в меню платформа не идёт вверх к концевику, а сразу едет вниз и упирается в экран, пока мотор не пропустит шаг. Виноват концевик (limit switch) — либо его шлейф, либо плата-переходник, на которой он распаян.

1. Откройте крышку и посмотрите на индикатор концевика: в свободном состоянии он горит, при срабатывании гаснет. Если он не горит вообще — питания нет.
2. Проверьте шлейф концевика: вытащите и вставьте обратно с обеих сторон. Иногда это лечится за 5 секунд.
3. Мультиметром измерьте 5 В на контактах концевика на adapter board (плата-переходник внизу справа). Нет 5 В — менять плату.
4. Проверьте, что винты coupler ходового винта затянуты — ослабленный coupler даёт похожий симптом «движение есть, винт не крутится».
5. Если плата неисправна и гарантия активна — пишите в cs@creality.com, обычно меняют по гарантии без вопросов.

Тёмный экран после обновления прошивки — как восстановить

После очередного OTA-апдейта сенсорный экран загорается подсветкой, но картинки нет. Принтер на старте может пищать и даже отвечать на касания вслепую, но управлять им невозможно. Это известная и не до конца исправленная Creality проблема — даже замена экрана не всегда лечит.

Восстановление через USB-загрузчик:

1. Скачайте предыдущую стабильную прошивку с официальной страницы Halot Mage S.
2. Отформатируйте USB-флешку в FAT32. Возьмите флешку с индикатором активности — будет видно, что прошивка читается.
3. Файл переименуйте ровно в chituupgrade.bin и положите в корень флешки (не в папку).

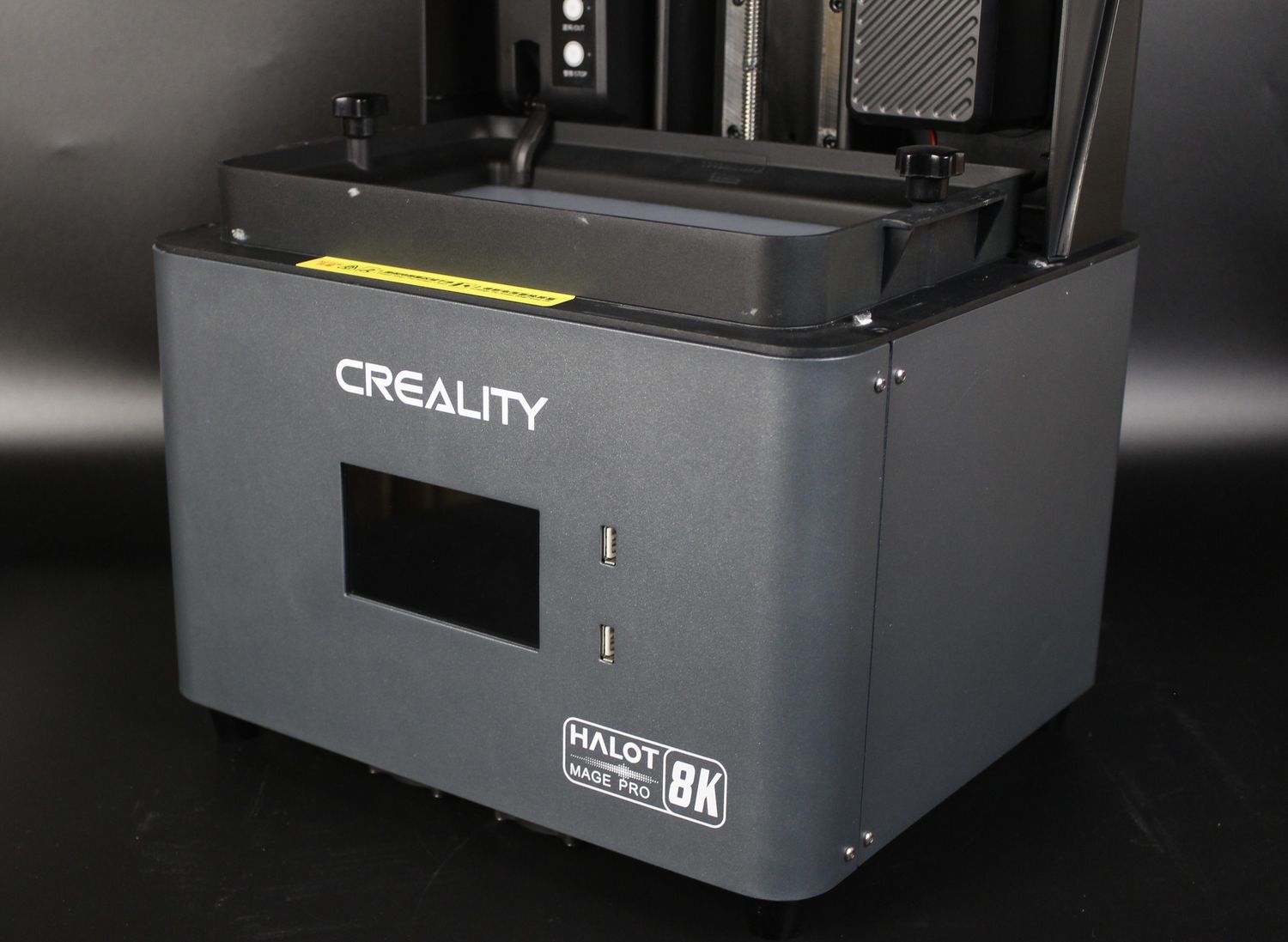

4. Полностью обесточьте принтер, вставьте флешку в нижний USB-порт, включите. Подождите минуту — индикатор должен мигать.
5. После завершения принтер сам перезагрузится. Если экран не ожил — попробуйте другую флешку (не все читаются на старте).

Полосы и пятна на отпечатках от неравномерной засветки 14K LCD

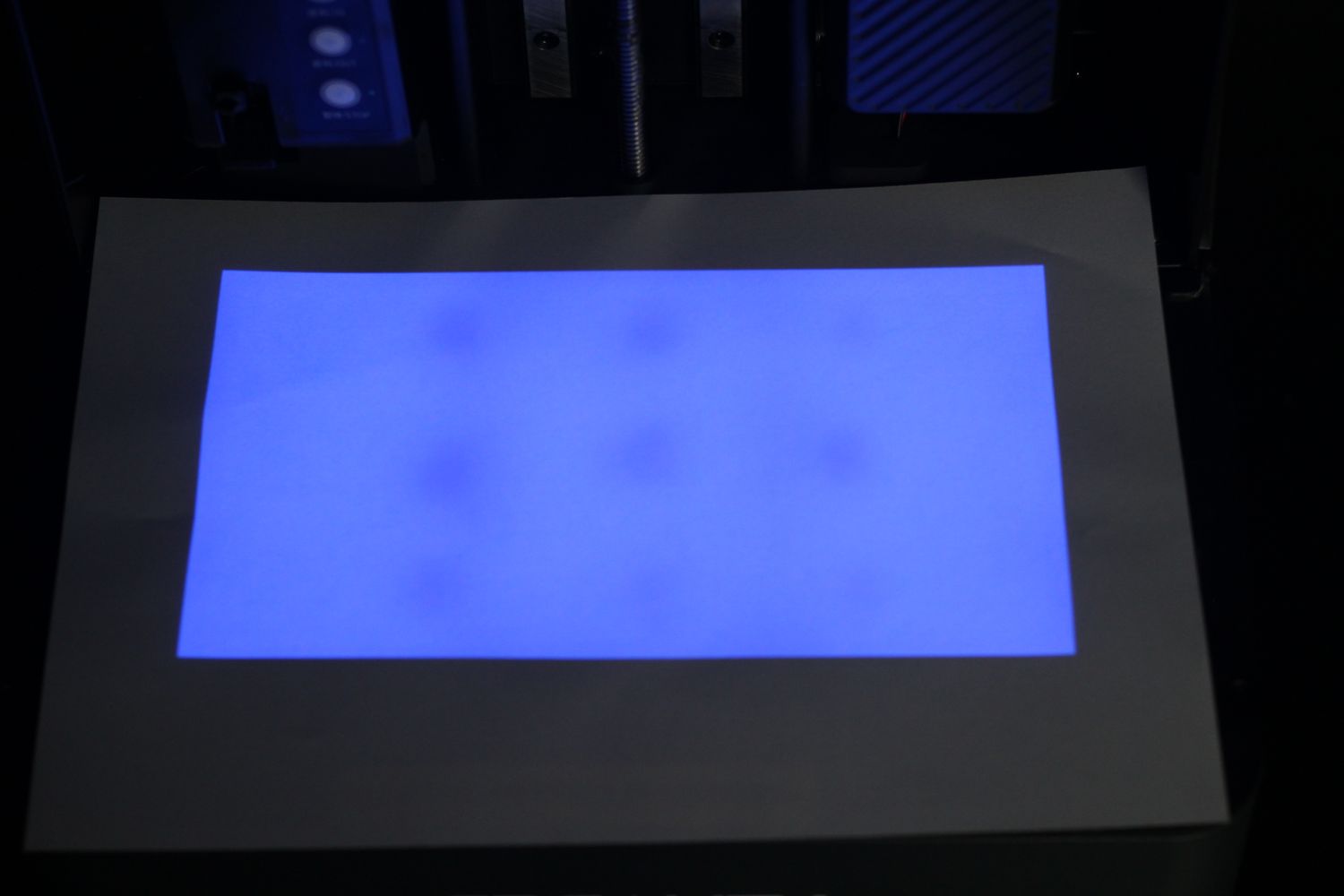

На тесте «шахматная доска» по всей площади экрана видны мелкие тёмные точки или прожилки — это места, где LCD-матрица пропускает меньше света от UV-LED-блока. На крупных моделях это незаметно, но на тонких вертикальных поддержках или плоских деталях места под пятнами недосвечиваются и отрываются.

1. Снимите ванночку и платформу. На голый экран положите бумажный тест шахматки (PDF есть на форумах) — пропечатайте 1 слой фотополимером и проверьте, ровно ли проявились квадраты.
2. Если пятна локальные и небольшие — лечится Anti-Aliasing 4x в Halot Box или Chitubox: программа размывает границы и компенсирует точечный недосвет.
3. Поставьте Bottom Layer Count = 6-8 (вместо стандартных 3) — нижние слои перекрывают пятна за счёт времени.
4. Если пятен много или они крупные — это уже брак LCD, нужно обращаться по гарантии. Замена матрицы стоит около 90-130 USD.

Стук и треск при подъёме стола — ванна задевает автонасос

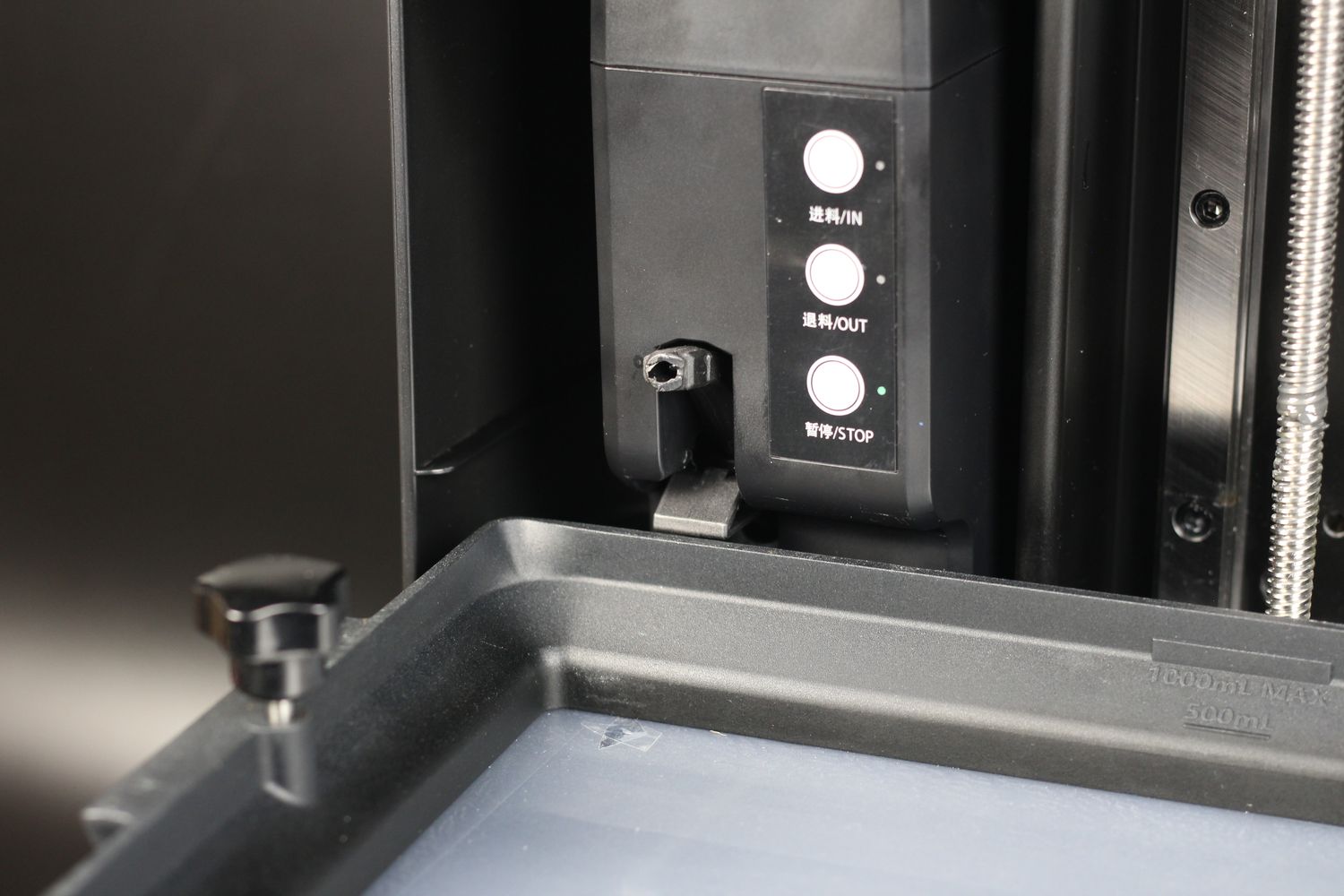

Посторонний громкий стук при подъёме платформы — обычно ванночка установлена не до упора и при ходе вверх касается носика автонасоса. Платформа в худшем случае может вытолкнуть ванночку из направляющих.

1. Снимите ванночку и фотополимер, запустите сухой ход (Home + холостая печать без модели) и послушайте, есть ли стук без ванночки. Если нет — дело в ней.
2. Установите ванночку обратно, прижмите её вниз пальцами до упора, чтобы передняя кромка сидела вплотную к раздаточной головке.
3. Затяните оба «барашка» по бокам с равным усилием. Не перетягивайте — пластиковые ушки треснут.
4. Проверьте, что Pictor / FEP-плёнка лежит гладкой стороной вверх, а матовой — вниз. Перевёрнутая плёнка тоже даёт стук при отрыве.
5. Натяжение плёнки: новая Pictor должна звенеть как барабан при щелчке пальцем. Слабая плёнка хлопает — её надо подтянуть или заменить.

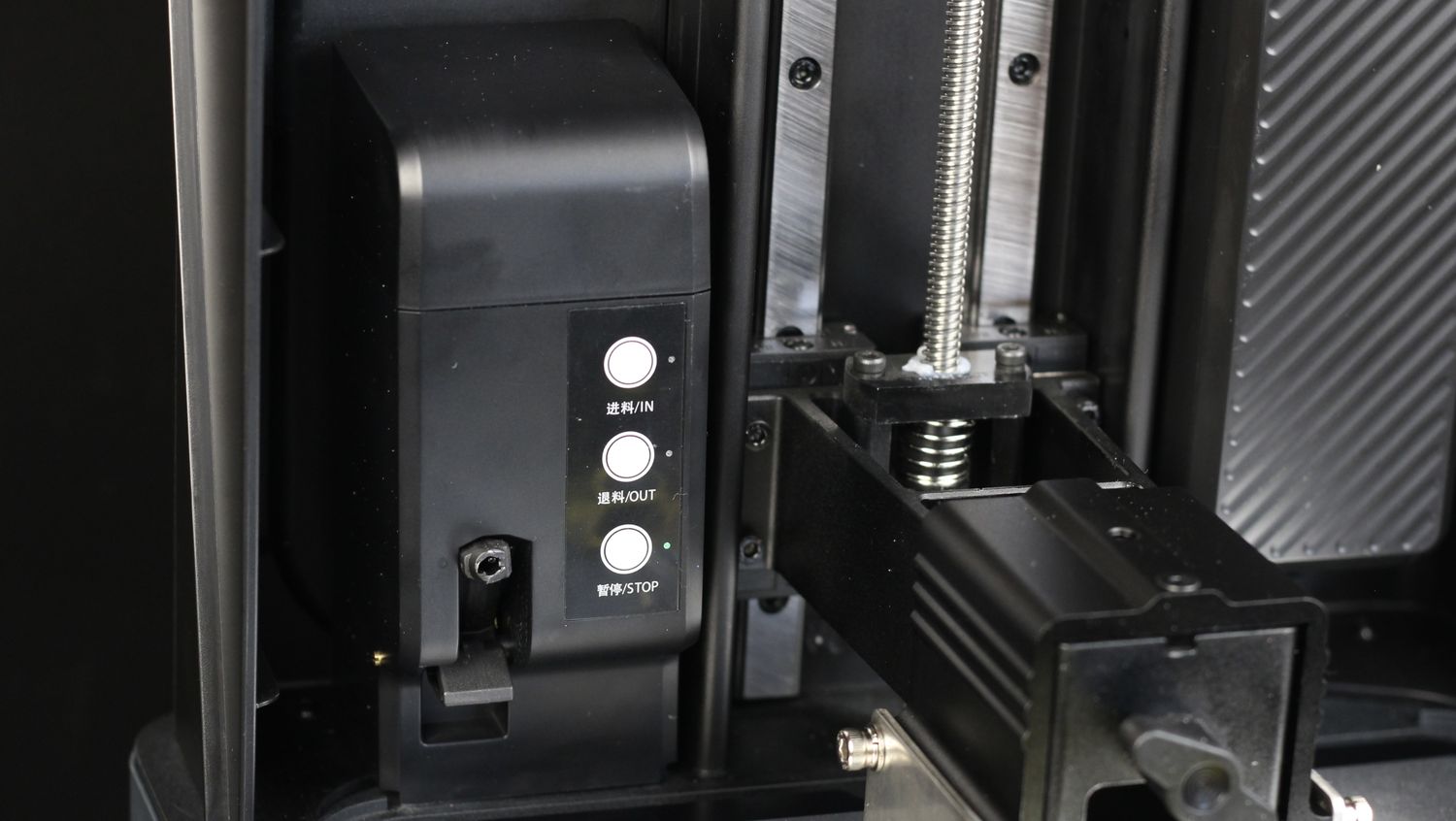

Автозалив переливает фотополимер за край ванны

Автоматический насос подаёт фотополимер в ванночку и не останавливается — в худшем случае выливает целую бутылку за стенки в корпус. Чаще всего проблема в датчике уровня и в задержке отклика.

1. На принтере зайдите в Settings → Resin Pump и убедитесь, что Auto Feed включён. Если выключен — насос льёт без обратной связи.
2. Проверьте параметр Feed/Retreat Delay Time. По умолчанию 1-2 секунды; если стоит 10+ — насос продолжает гнать фотополимер инерционно.
3. Откалибруйте level sensing knob (регулятор уровня) — крутите по часовой, пока насос не отключается ровно по уровню «MAX» на ванночке.
4. Если насос всё равно не останавливается — отключите автоподачу совсем и заливайте вручную. Smart Pump и без того дозалитую ванночку не сольёт обратно: для слива всё равно ручная работа.

Принтер пахнет фотополимером — щель в угольном фильтре

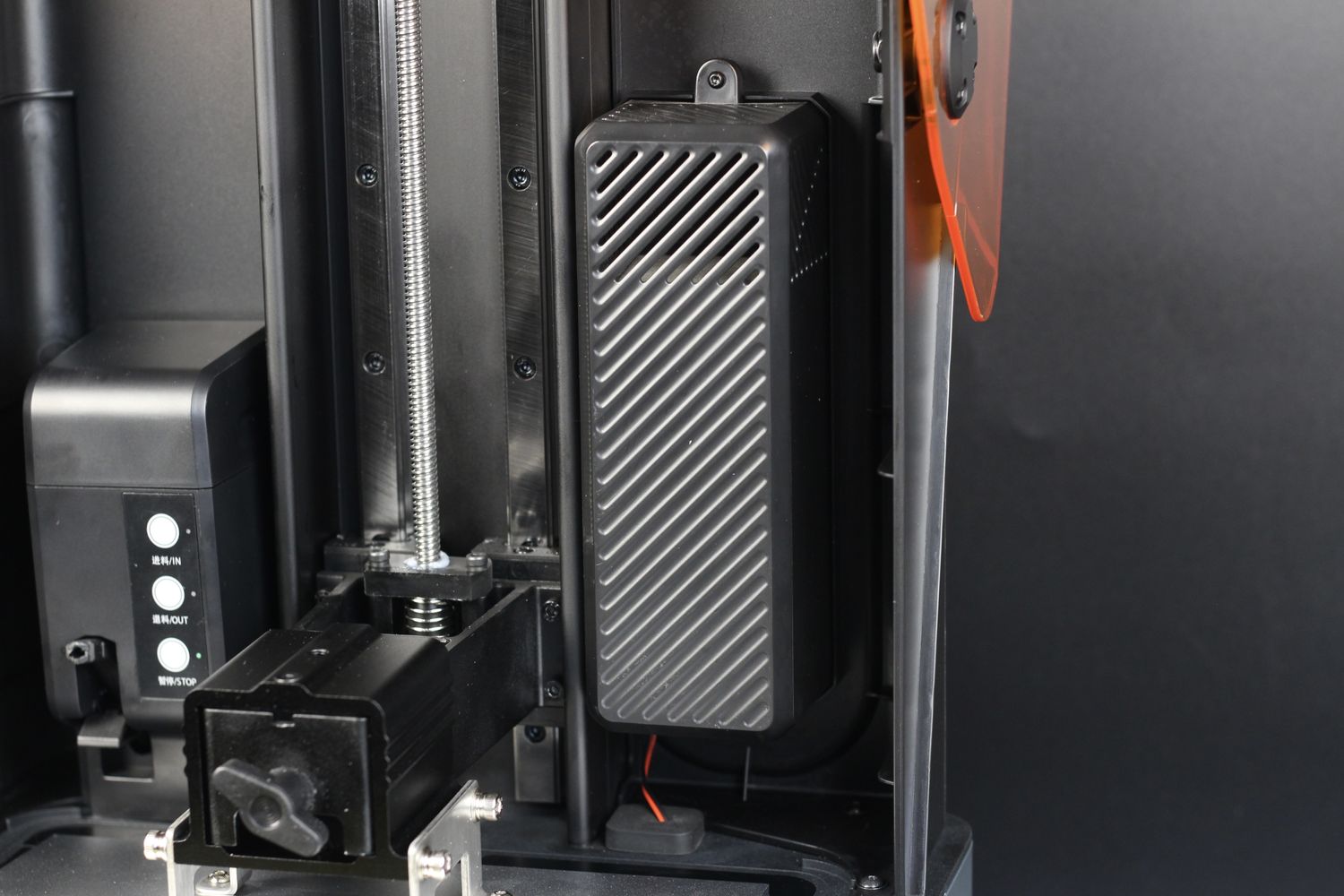

Halot Mage S позиционируется как «закрытый и фильтрованный» принтер, но угольный картридж сидит в обойме с зазорами по периметру: радиальный вентилятор гонит воздух мимо угля, и в комнату идёт характерный запах акрилатов. На некоторых тестовых экземплярах фильтр приходит уже б/у — пыльный с завода.

1. При распаковке достаньте угольный картридж и осмотрите. Если он пыльный или имеет следы использования — фотофиксация и претензия продавцу.
2. Уплотните обойму: вырежьте полоску мягкого поролона или EPDM-уплотнителя по периметру и вставьте между картриджем и пластиком корпуса.
3. Меняйте угольный фильтр каждые 50-80 часов печати (или раз в 3 месяца, если печатаете эпизодически). Запасные продаются в магазинах Creality.

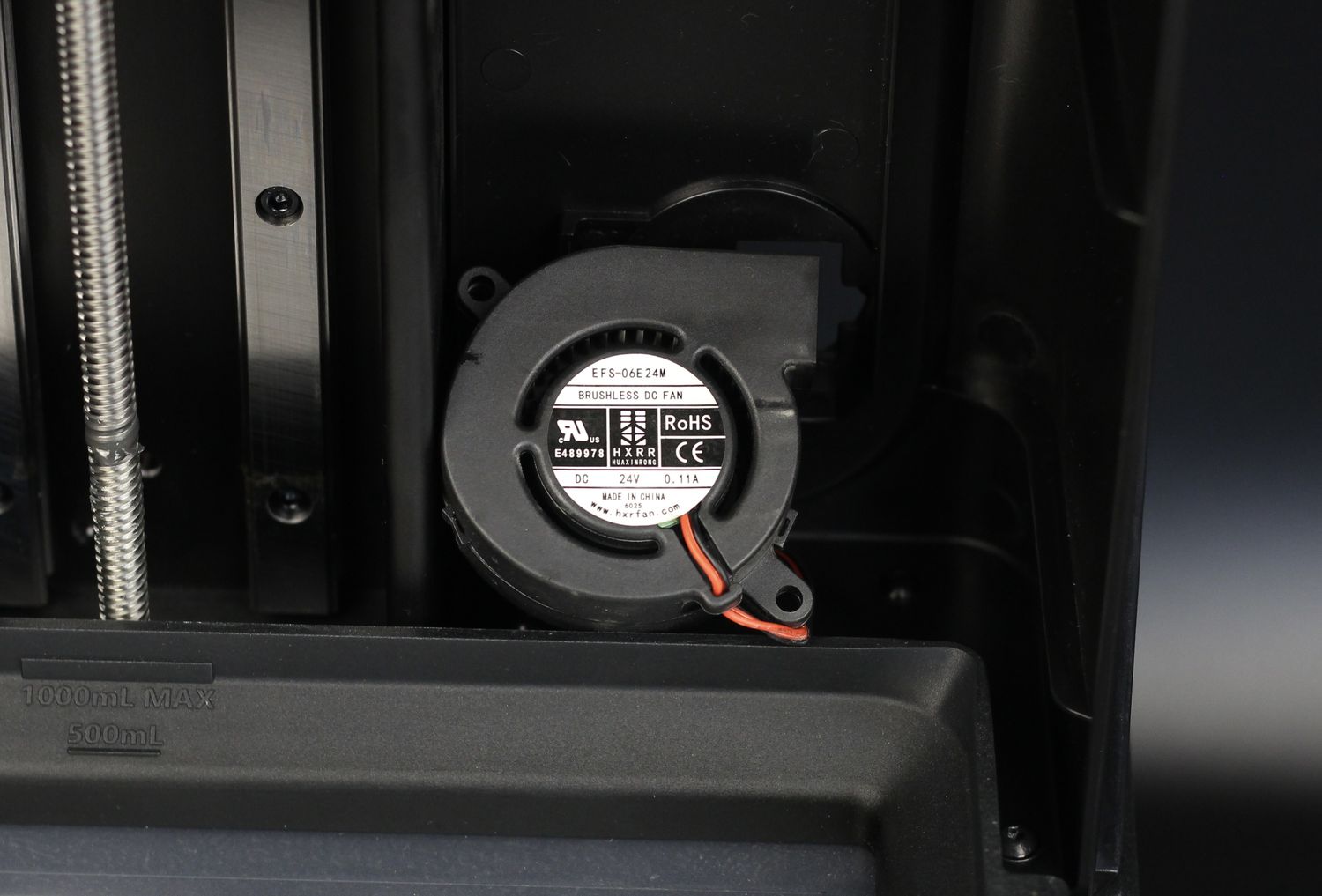

4. Радиальный вентилятор раз в 2-3 месяца разбирайте и продувайте сжатым воздухом — пыль на крыльчатке снижает поток в полтора раза.

Принтер с фотополимером всё равно нельзя считать «безвредным» — даже идеальный угольный фильтр не убирает все летучие вещества. Подробно про вентиляцию и здоровье — в нашей статье о вытяжке для 3D-печати и в гайде по безопасности печати.

Halot Box тормозит, файлы cxdlpv4 не открывает ни Chitubox, ни Lychee

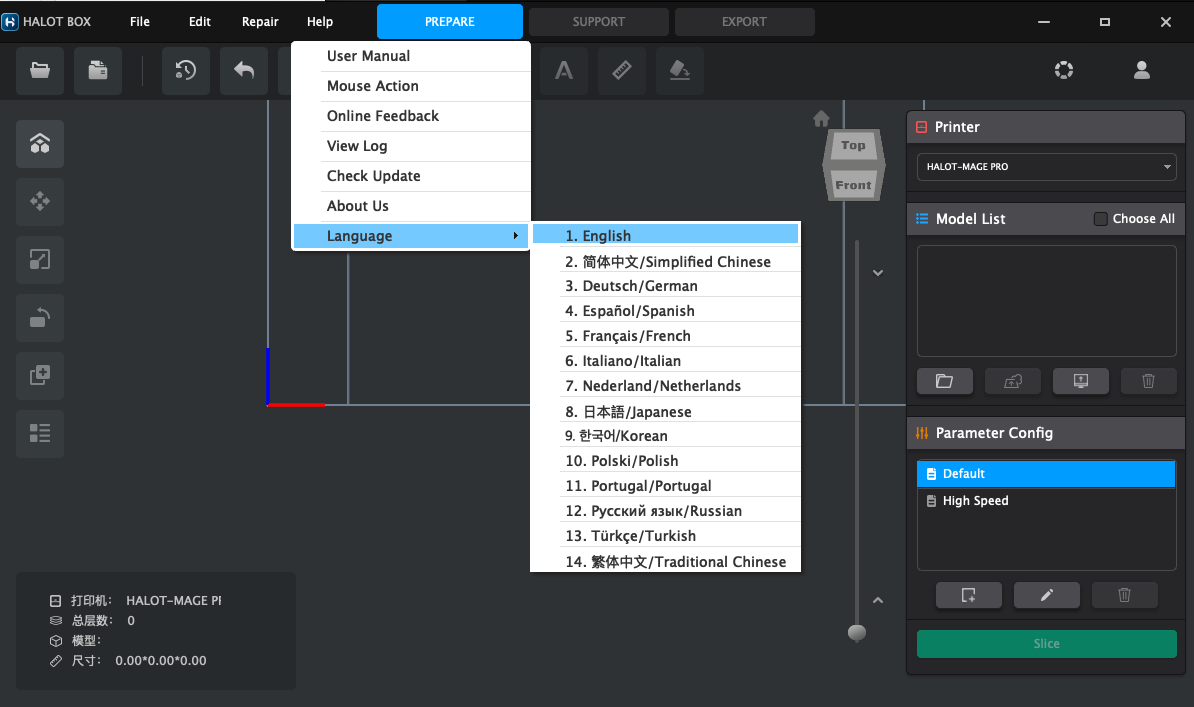

Halot Mage S печатает фирменный формат Creality .cxdlpv4. Halot Box умеет в него сохранять, но на Mac работает ощутимо медленнее, чем Chitubox или Lychee, а слайс крупной модели может тянуть 5-10 минут на M1. Сторонние слайсеры формат поддерживают не все и не всегда сразу.

Если слайсите на Mac и Halot Box тормозит — поставьте Chitubox Free 2.x: формат поддержан, профиль Halot Mage S есть на странице Chitubox.

Модели отрываются от платформы — заводская поверхность слишком гладкая

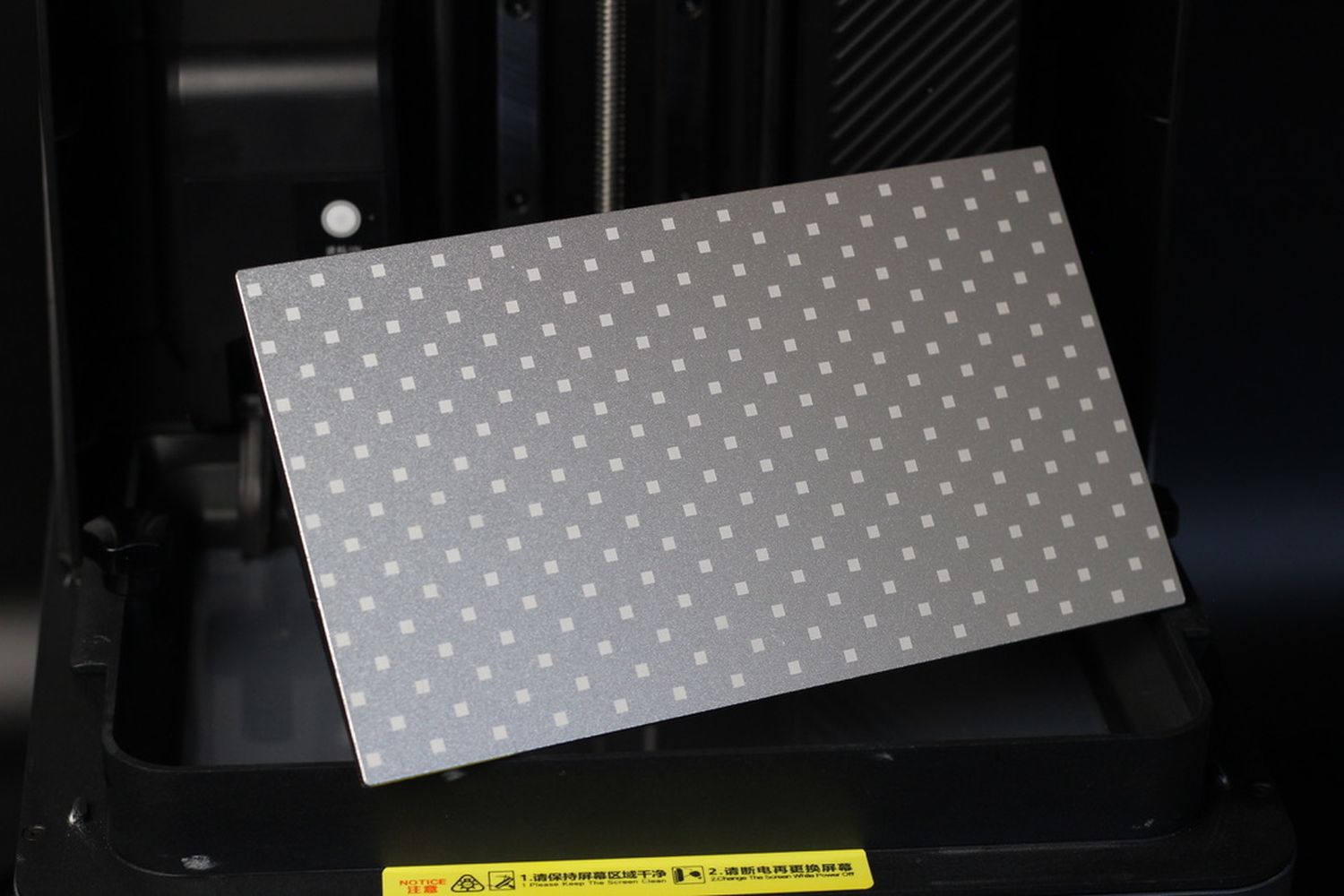

Жалоба номер один в первый месяц владения: модели не цепляются за платформу, отрываются в ванночке, остаются на плёнке. Виновата гладкая заводская поверхность алюминиевой платформы — на ней нет микротекстуры, за которую цепляется первый слой.

Решение, которое массово помогает на форумах Creality:

1. Снимите печатную платформу. Подготовьте плоское стекло (зеркало, кафельную плитку) и наждачку 250-400 grit — для агрессивной шероховатости. Для финишной отделки — 600 grit.
2. Положите платформу на стекло рабочей стороной вниз, прижмите. Двигайте по стеклу с наждачкой строго в одной плоскости — крест-накрест, чтобы царапины шли в двух направлениях.
3. Шлифуйте 5-10 минут, пока поверхность не станет равномерно матовой по всей площади. Никаких блестящих островков.
4. Промойте платформу с мылом, насухо вытрите бумажным полотенцем и протрите изопропиловым спиртом 99%.
5. Установите обратно, перекалибруйте уровень «бумажным тестом» — лист А4 на экране, ослабить винты, нажать Home, лёгкое сопротивление при вытягивании листа.
6. Bottom layer exposure поднимите до 50-60 секунд на 6 базовых слоях. Lift height 8 мм, rest after lift 2 секунды.

Тонкие детали заплывают — переотверждение от мощного UV-блока

На Mage S UV-блок мощнее, чем нужно для 14K-матрицы — пиксель тонкий, света много, и часть UV пробивается вокруг закрытого пикселя. На моделях с тонкими стенками или мелкими отверстиями получается «оплывание» — поры заплывают, тонкие шипы становятся толстыми.

1. В Chitubox / Halot Box зайдите в свойства принтера и найдите параметр Light PWM или Exposure Intensity.
2. Снизьте PWM с 255 (по умолчанию) до 200-220 — это ~80% мощности. Заодно сократите normal exposure на 10-15%.
3. Перекалибруйте экспозицию через Cones of Calibration или RERF-тест от Photonsters: ищите минимальное время, при котором ещё держатся самые тонкие шипы.
4. Включите Anti-Aliasing 4x в слайсере — это не ускорит печать, но сгладит границы и спрячет недо/переотверждение.

Базовые настройки Liqcreate для Halot Mage S 14K при 100 мкм слое: normal exposure 8 c, bottom 60 c, 3 базовых слоя, lift height 8 мм, light off delay 2 c, lift speed 2 мм/с. Это безопасный старт для большинства жёстких фотополимеров.

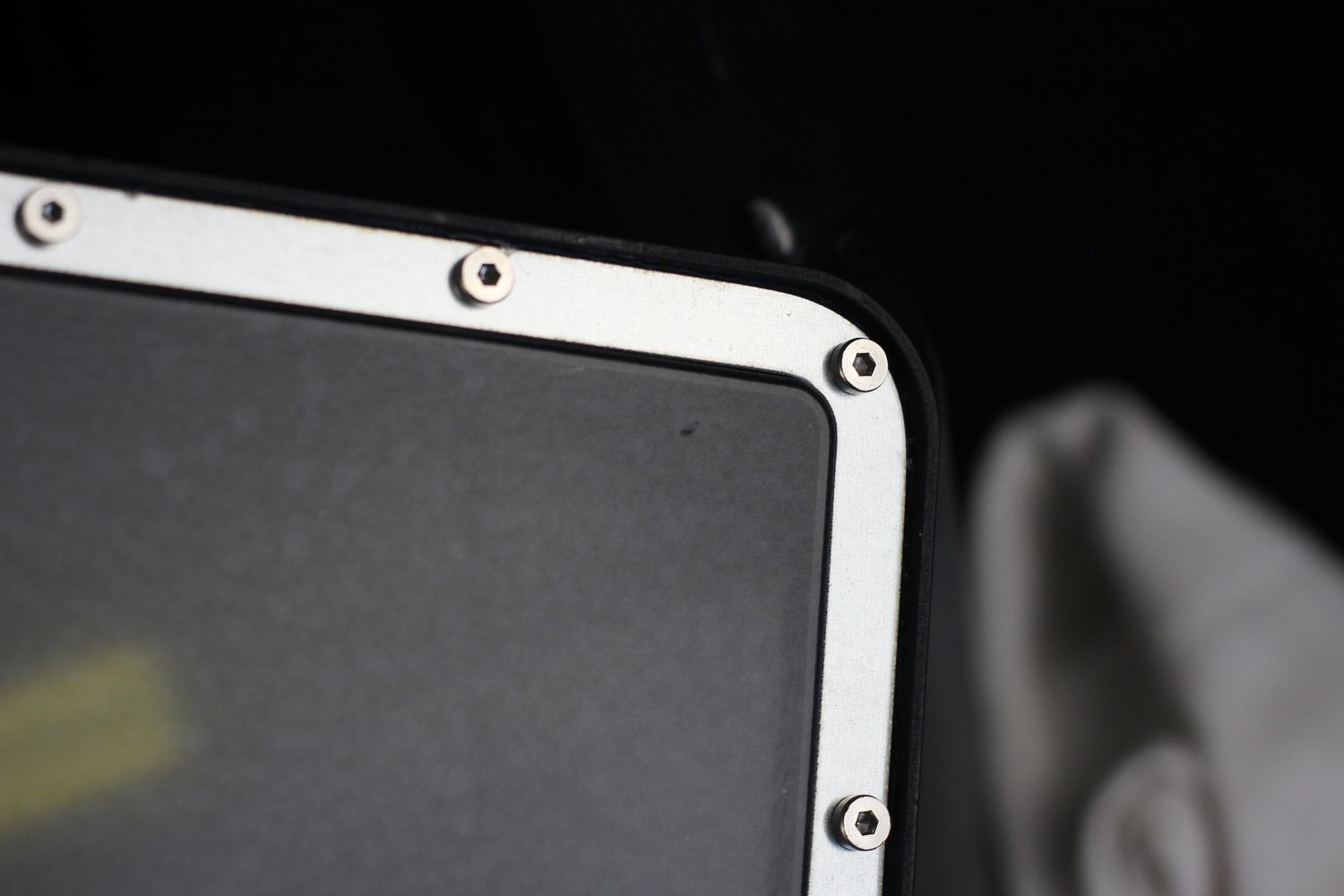

Плёнка ванны рвётся возле носика автонасоса

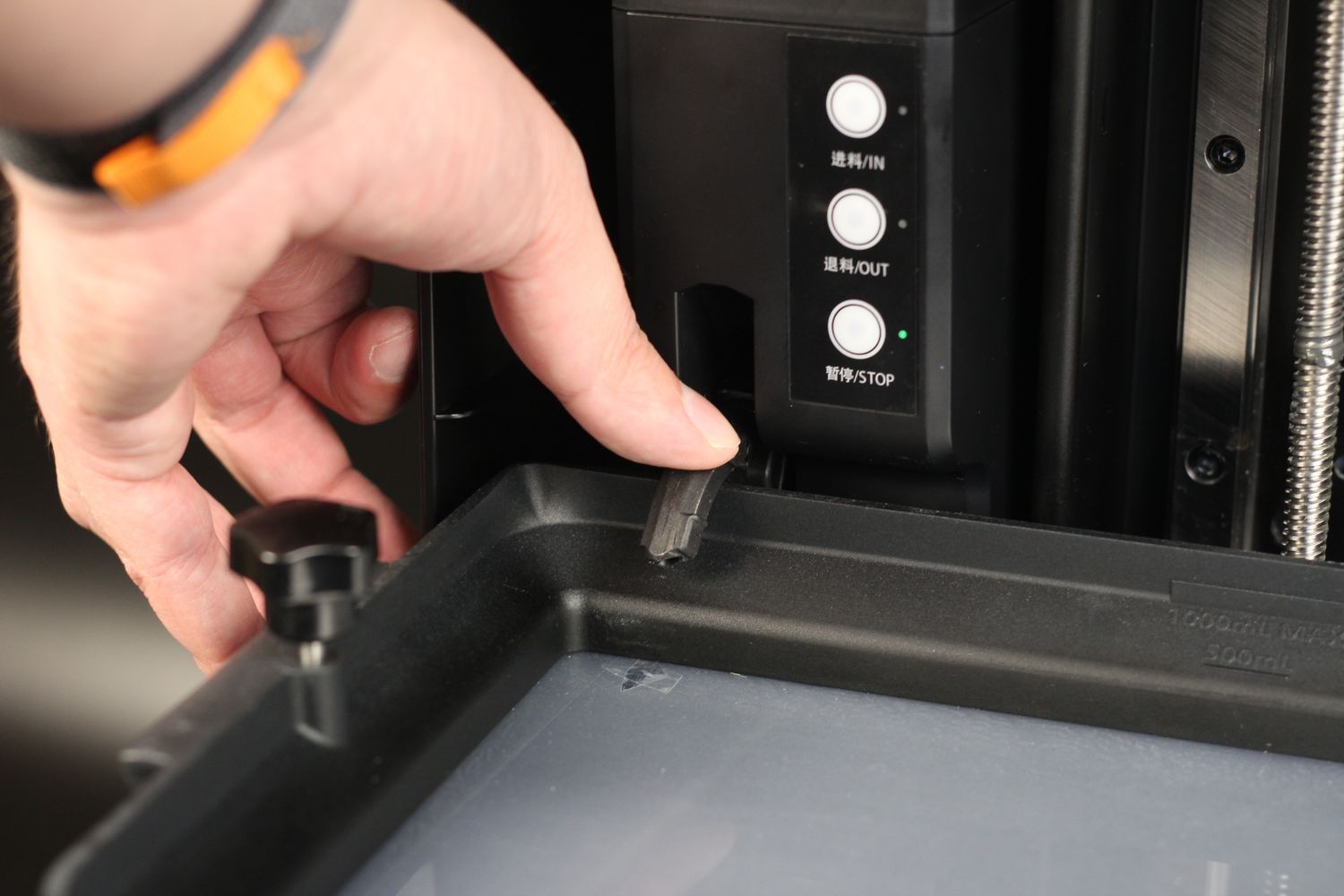

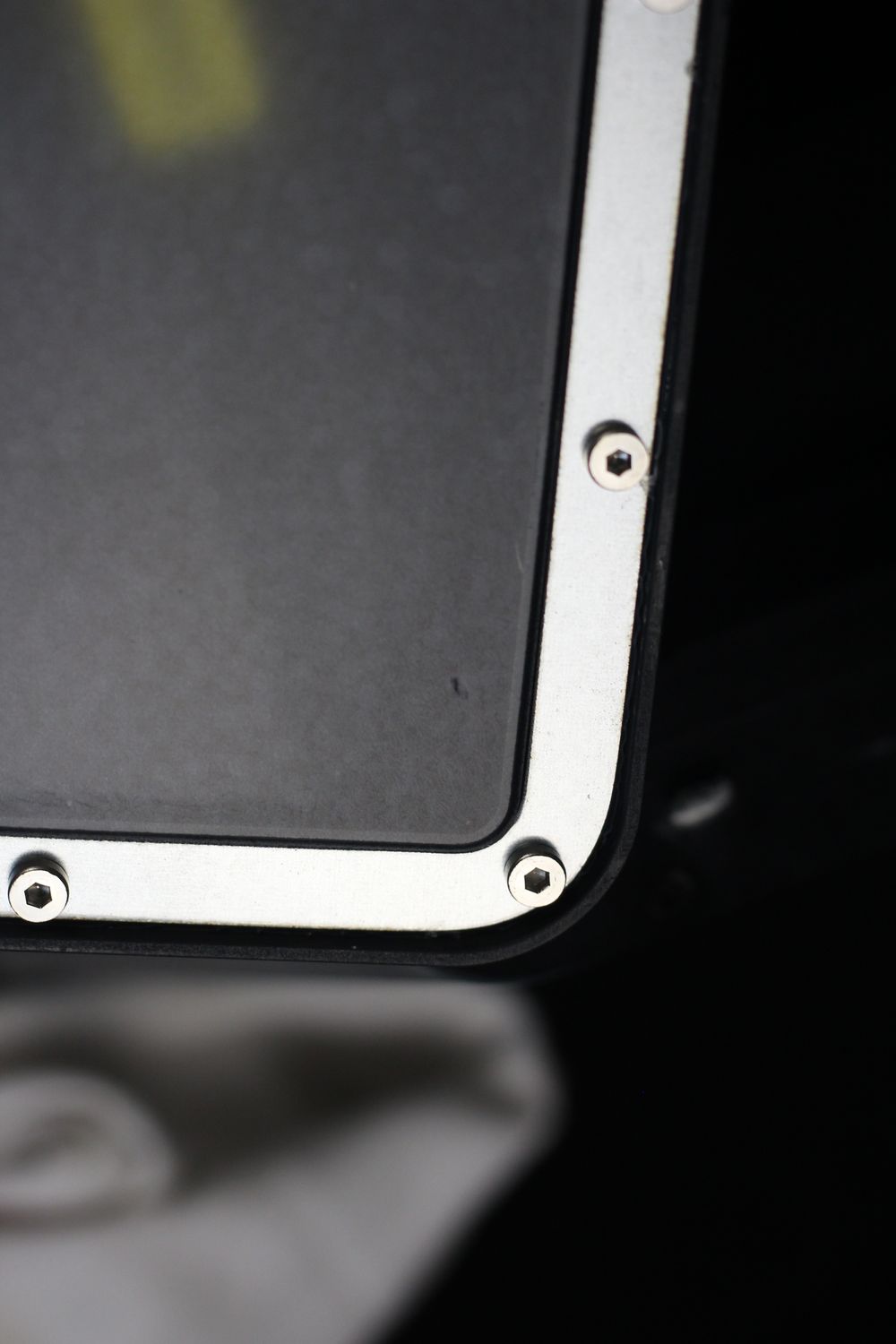

На некоторых экземплярах ранних партий пластиковая обойма вокруг патрубка Smart Resin Pump срезана криво и при первом же ходе платформы вверх упирается в плёнку ванны (Pictor), прокалывая её насквозь. Симптом — на 10-15 минуте первой печати фотополимер протекает в корпус принтера.

1. Перед первой печатью снимите ванночку и осмотрите носик Smart Resin Pump. Если есть заусенцы или острые края на пластике — аккуратно сточите их надфилем.
2. Установите ванночку и при выключенном питании руками покрутите ходовой винт, опуская платформу. Слушайте — при касании плёнки звука не должно быть.
3. Если плёнка уже проколота — заменить полностью. плёнки ванны (Pictor) продаются упаковками по 5 штук, ресурс заводской — 200-400 часов печати на хорошей смоле.
4. Перед установкой новой плёнки снимите защитные слои с обеих сторон (часто пропускают, на Pictor их два) и натяните равномерно по диагонали.

На скорости 150 мм/ч ломаются мелкие детали — какие скорости ставить

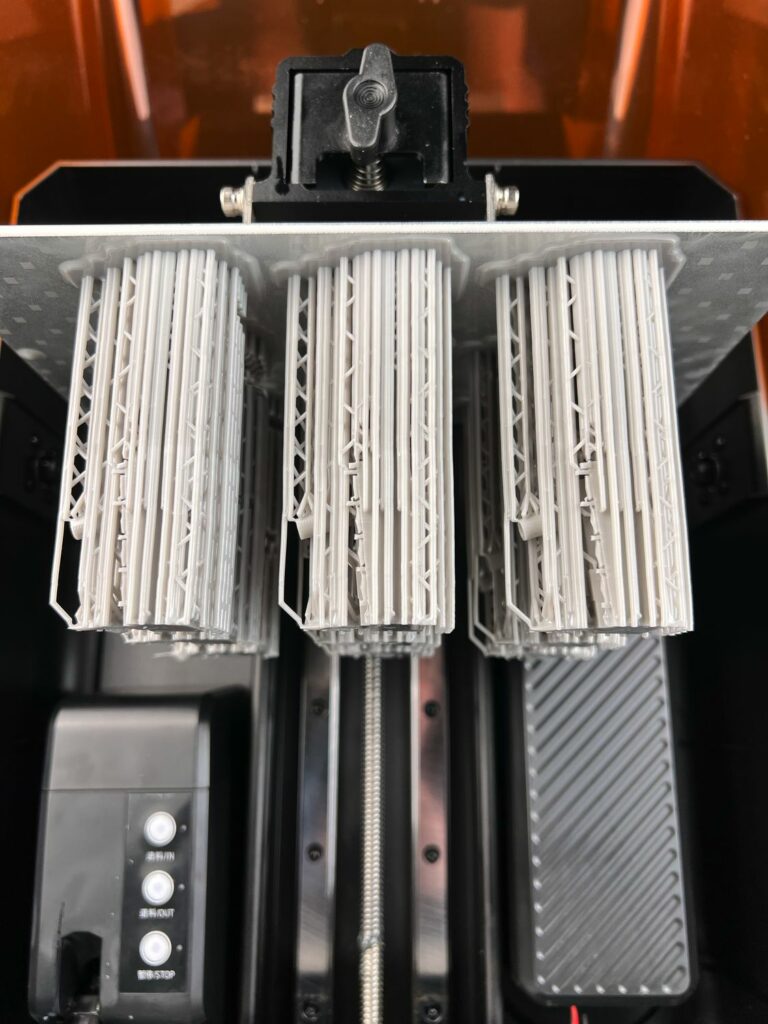

Creality рекламирует Halot Mage S как «150 мм/ч» (в Dynax+ режиме до 170 у Pro). На практике эти цифры достижимы только на крупных монолитных моделях с толстыми стенками. На детальных бюстах, миниатюрах или ажурных моделях при максимальной скорости появляются сорванные слои, недо-отверждение и срыв с поддержек.

Сообщения об ошибках на экране

В отличие от FDM-принтеров с длинным списком HMS/EMS-кодов, Mage S показывает текстовые сообщения. Самые частые:

Общие проблемы фотополимерной печати

Если ваша проблема не из этого списка — скорее всего, она встречается у всех MSLA-принтеров, не только у Mage S. Мы разобрали типовые сложности фотополимерной печати в отдельных статьях:

• Проблемы фотополимерной печати — полный гайд — налипание на FEP, расслоение, недосвет, паразитные мостики, мутный отпечаток.
• Вытяжка для 3D-печати и здоровье — как организовать вентиляцию для фотополимера и FDM.
• Безопасность фотополимерной печати — перчатки, IPA, утилизация смолы.
• Регулярное обслуживание 3D-принтера — раз в неделю, раз в месяц, раз в полгода.

Когда всё настроено — что получается

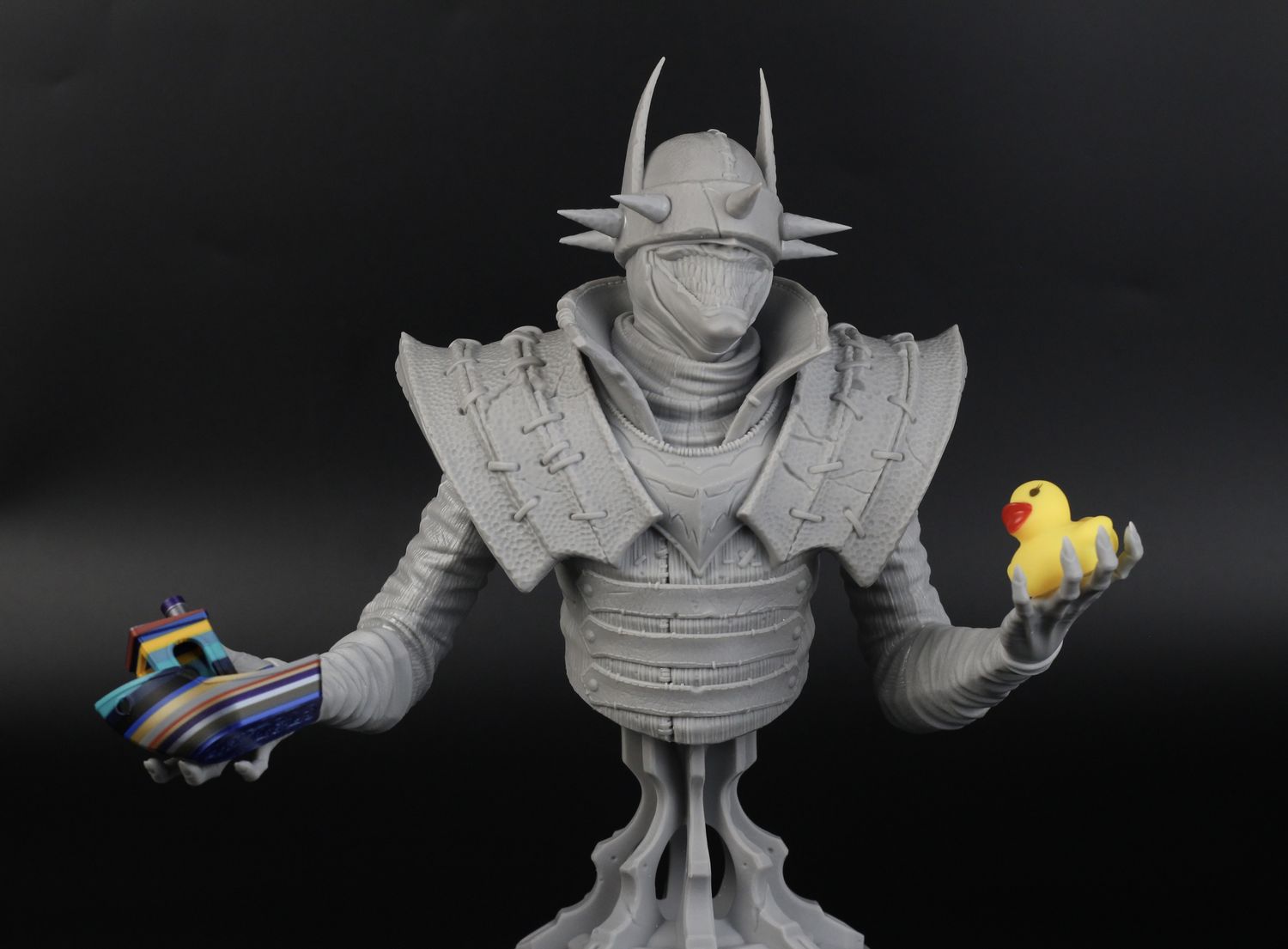

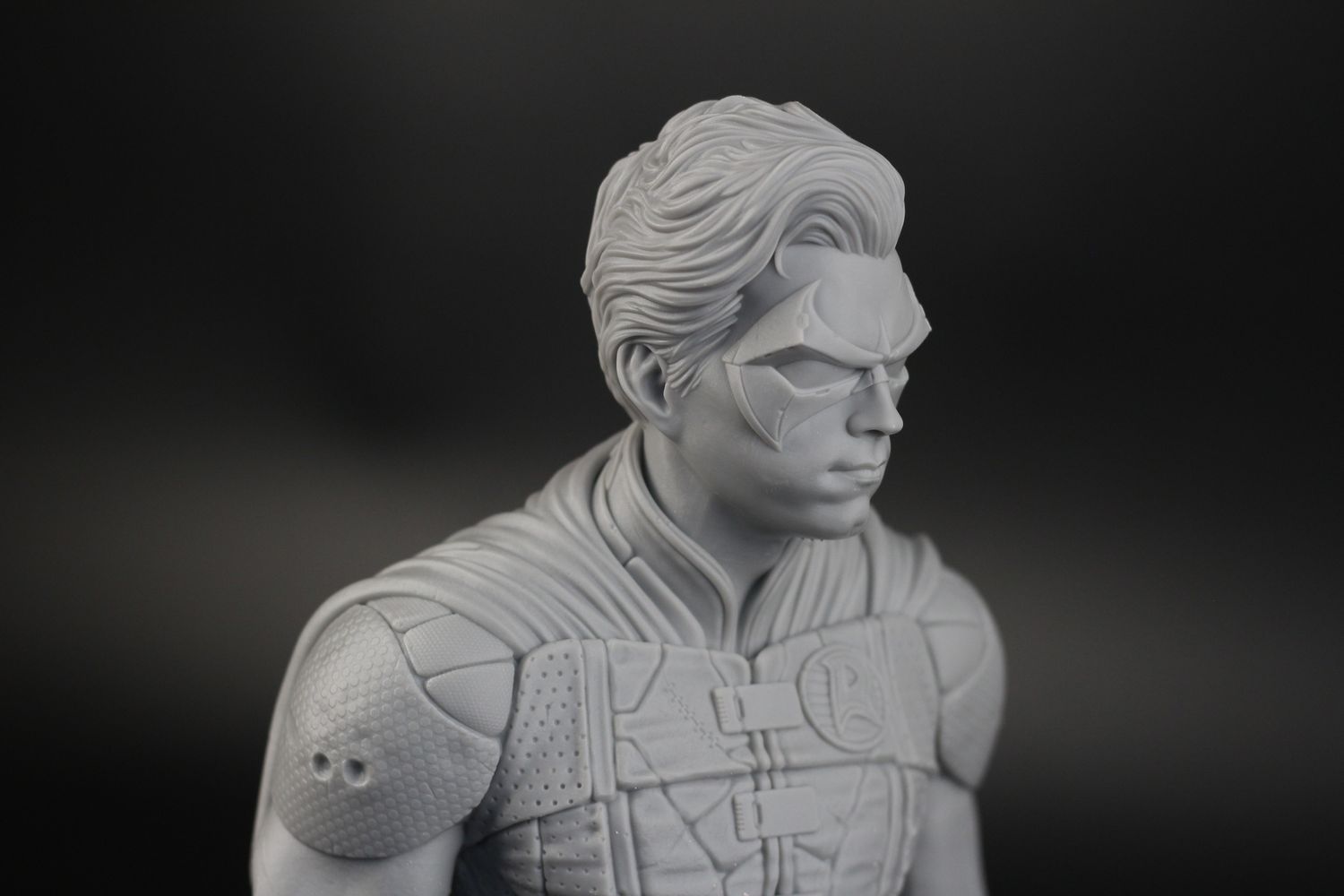

Halot Mage S при правильно настроенной экспозиции и нормальной адгезии — один из самых детализированных домашних 14K-принтеров. Ниже — реальные отпечатки сообщества (обзор 3D Print Beginner на близнеце Mage Pro), которые показывают, какой потенциал у платформы после устранения проблем выше.
