12 проблем Creality HALOT-X1: AFU, следы на дне, ванна клинит

Этот разбор — для тех, кто уже распаковал Creality HALOT-X1 (или думает покупать) и хочет заранее знать, во что ткнётся пальцем после первой печати. Тут только то, что бьёт именно по X1: заклинившая ванна с подъёмной оптикой, AFU, который видится в системе и не качает, сотовый узор от 92-зонной матрицы и решётчатые следы от quick-release платформы. Общие SLA-болячки — недосвет, паутинка поддержек, скрученные плоские детали — мы разобрали отдельно в гайде по фотополимерной печати.

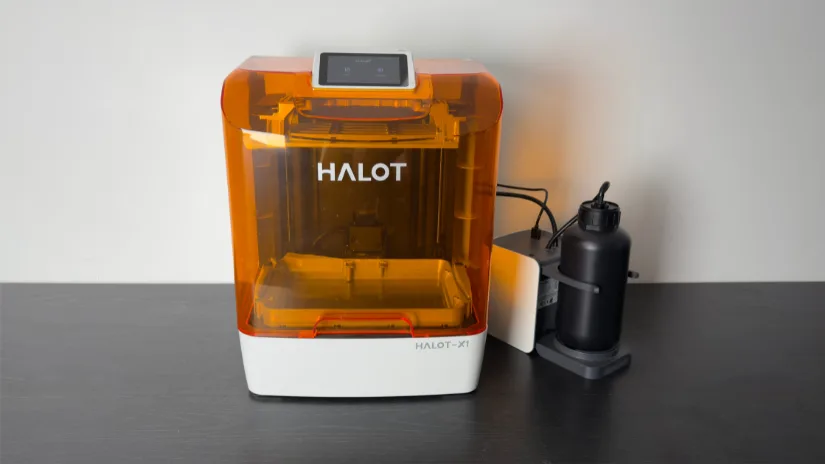

Creality HALOT-X1 — фотополимерный 16K MSLA-принтер с областью печати 211×118×200 мм, монохромным LCD 10,1 дюйма разрешением 15120×6230 пикселей (пиксель 14×19 мкм) и UV-источником Honeycomb Matrix из 92 независимых зон по 405 нм. Заявленная скорость — до 170 мм/ч, ресурс LCD ~3000 ч, ресурс UV-ламп ~20 000 ч. Особенность принтера — инвертированная кинематика: стол зафиксирован, а ванна со смолой и оптика двигаются по Z.

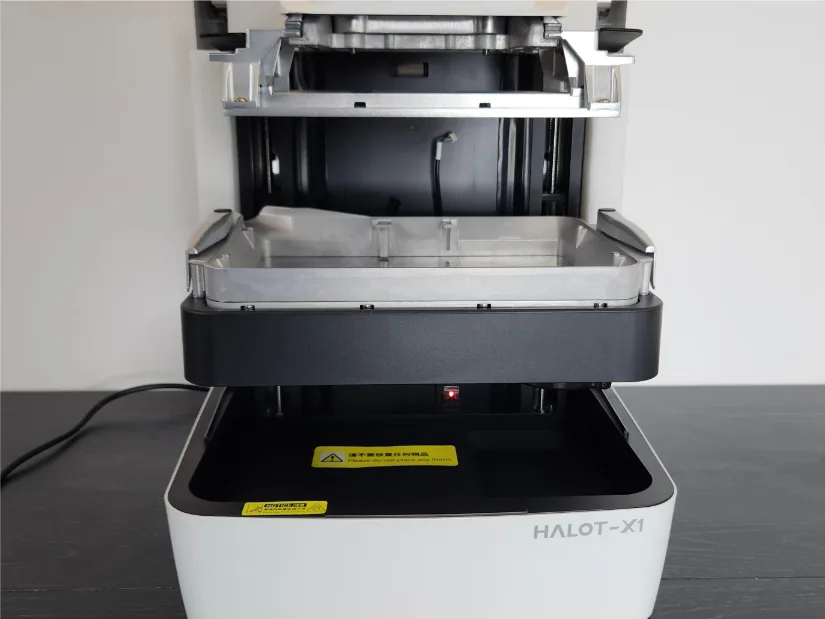

1. Ванна заклинивает на подъёме, слышен стук «д-д-д-д»

Самая болезненная история первой партии HALOT-X1. При первой или второй печати ванна со смолой и оптикой начинает издавать ритмичный стук на подъёме в рабочее положение — как будто шаговый двигатель Z-оси теряет шаги или упирается в препятствие. После остановки печати ванну невозможно сдвинуть ни через меню Unlock Vat, ни вручную, перезагрузка не помогает. Это сценарий из Reddit-треда wwensley, где пользователю меняли принтер трижды подряд из-за одного и того же дефекта.

Что делать

1. Полностью выключить принтер кнопкой питания на задней панели. Подождать минуту, чтобы плата разрядилась.
2. Снять ванну вручную через manual release — у HALOT-X1 он есть на корпусе. Точное место смотреть в Creality Wiki Hardware FAQ — поддержка не всегда подсказывает, где он.
3. Осмотреть оба ходовых винта (dual lead screw) — нет ли мусора, перекоса, следов смолы на резьбе. Протереть безворсовой салфеткой с 99% IPA.

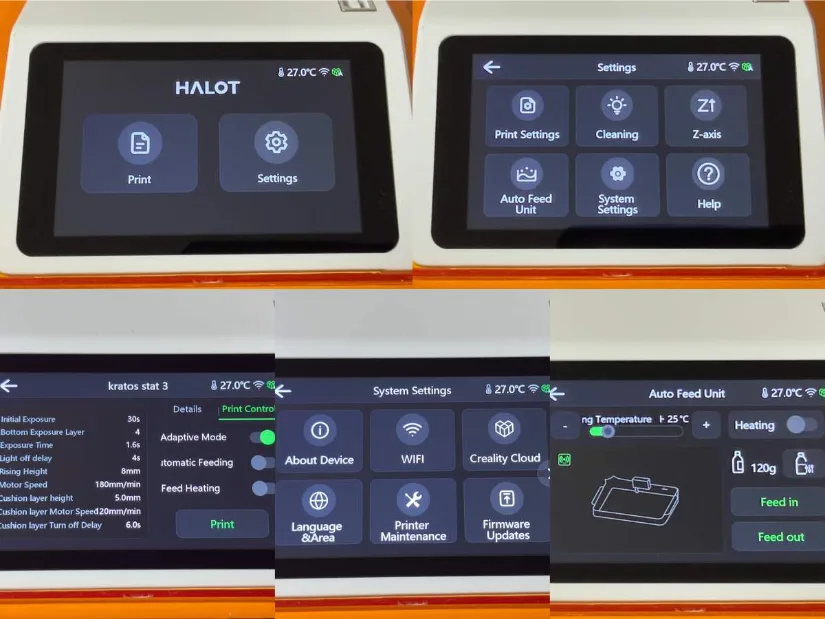

4. Включить принтер, в меню Settings → System Settings → Self-Test (самопроверка устройства) запустить Z-axis self-test. Принтер сам прогонит парковку.
5. Если стук повторяется — снять короткое видео с микрофоном близко и зафиксировать. Это главное доказательство для гарантии.
6. Писать сразу на cs@creality.com или store@creality.com и требовать замену всего принтера, а не только AFU или платы. Для первых партий это известный QC-кейс — соглашаются.

2. AFU подключён, но смолу не качает — «Detection unit disconnected»

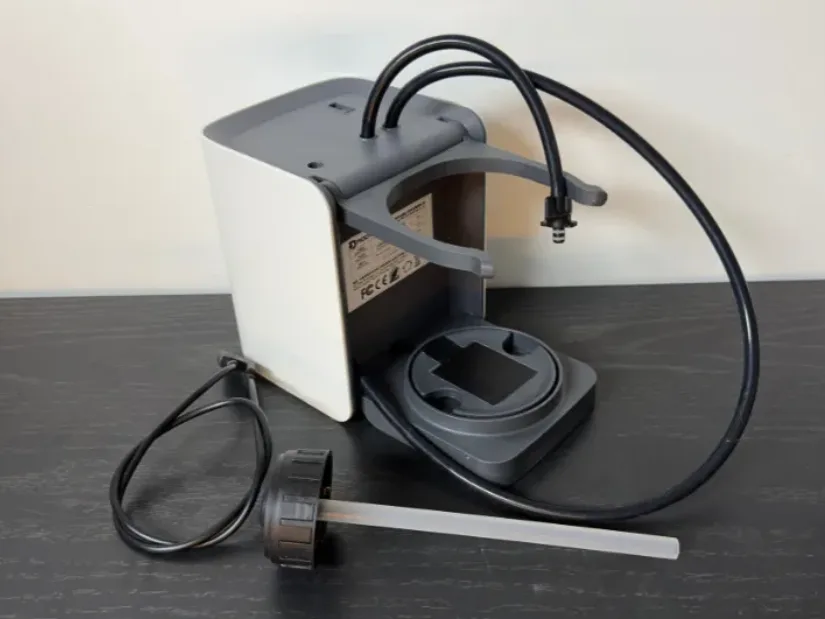

Auto Feed Unit (модуль авто-подачи смолы) в меню видится, в Print Control галочки «Automatic Feeding» и «Feed Heating» активны — а смолы в ванну нет ни капли. У части пользователей печать стартует и встаёт через 1-2 см с ошибкой «Auto Feed Unit is not connected» или «Detection unit is not connected». В обзоре 3DWithUs авторы тоже ловили это при первой загрузке — датчик не видел поступления смолы и приходилось перезапускать.

Что делать

1. В меню Settings посмотреть, какой именно компонент потерян — Auto Feed Unit или Detection unit (модуль детекции уровня смолы). Это разные ошибки и лечатся по-разному.

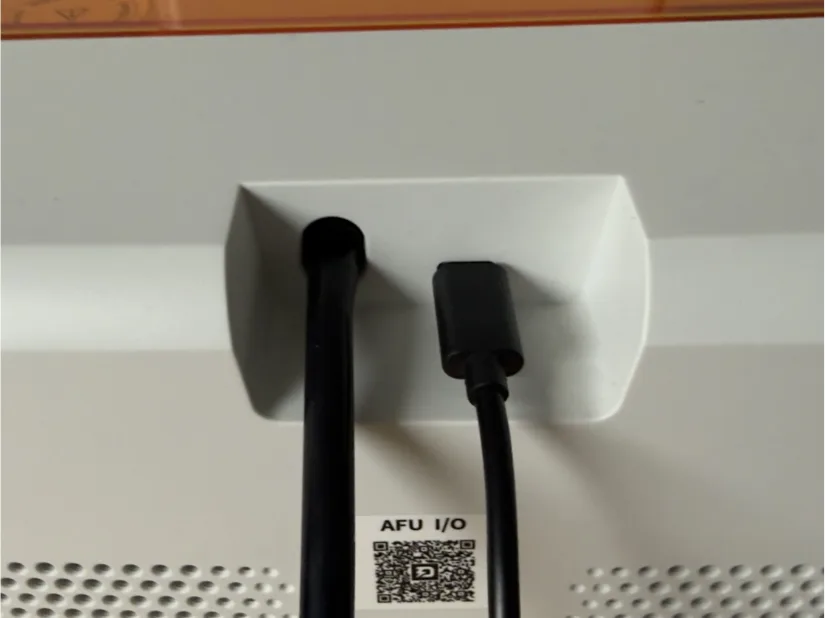

2. Если потерян AFU — отключить и заново вщёлкнуть USB-кабель в разъём I/O на задней панели принтера. Должен быть слышен щелчок.

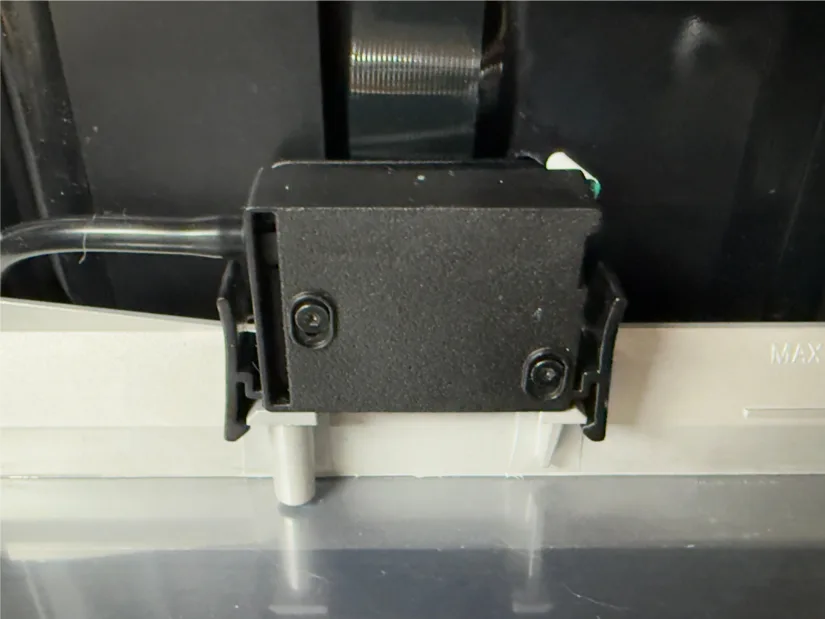

3. Если потерян Detection unit — снять модуль детекции с задней стенки ванны, проверить пины контактов на смоле/окислении, протереть IPA, поставить обратно до упора.
4. Осмотреть трубку подачи смолы: нет ли заломов, плотно ли сидит на штуцере на задней стенке и на крышке бутылки. Перегиб = нет подачи.
5. Если работаете с прозрачной или чёрной смолой — отключите Automatic Feeding в Print Control. Лазерный датчик уровня не видит прозрачные и сильно поглощающие свет смолы. Это особенность, а не дефект.
6. Проверьте вязкость смолы: AFU не работает со смолами вязкостью выше 1000 мПа·с при комнатной температуре. Для густых функциональных смол лить вручную.
7. Тестовая прокачка: налейте в бутылку 100-150 мл 95% IPA и прогоните через Feed In → Feed Out. Если спирт идёт — магистраль чистая, дело в датчике. Если не идёт — дефект помпы AFU.
8. Если ничего не помогло — оформляйте замену AFU/платы по гарантии. Reddit-тред wwensley подтверждает, что Creality высылает запасной комплект по требованию.

3. Следы решётки на дне модели от Quick-Release платформы

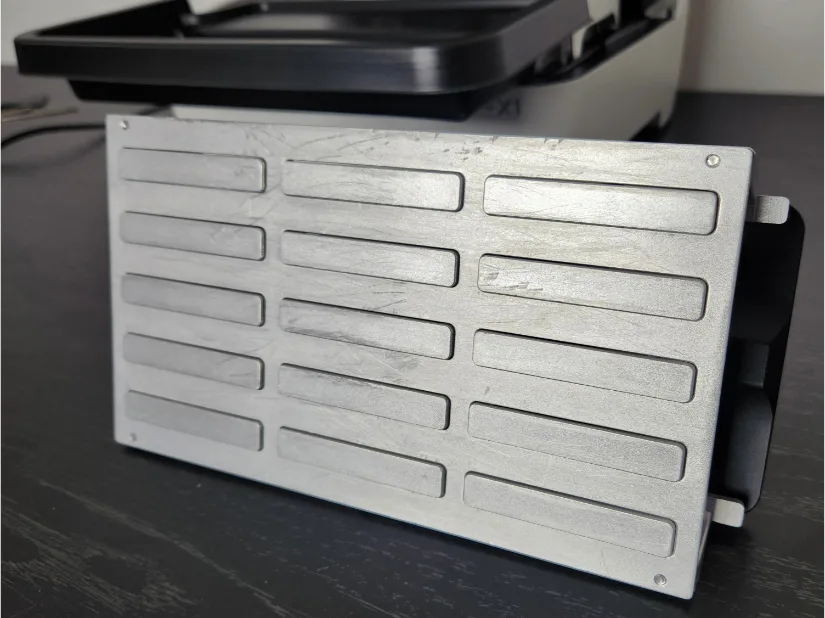

Поворотная Quick-Release Build Plate (быстросъёмная платформа) у HALOT-X1 устроена как 15 подвижных сегментов в нижней грани — это механизм «выщёлкивания» детали без шпателя. Минус — на дне каждой модели остаются отчётливые риски глубиной 0,1-0,3 мм, повторяющие рисунок плиты. На миниатюрах обзоре Hackster.io это названо одним из главных компромиссов конструкции X1.

1. Никогда не печатать прямо на платформу — всегда поднимать модель на поддержках на 5-8 мм над столом. Так риски остаются только в зоне отрыва поддержек, а не на самой модели.
2. В HALOT BOX V4.6.1.4101+ включите превью контура подвижных сегментов плиты (штриховкой). Размещайте модели так, чтобы кромка пересекала несколько пазов сразу — это и улучшает сброс при повороте, и распределяет следы.
3. Base layer thickness ≥1 мм, Burn-in layers ≥6 слоёв. Так Z-компрессия и риски от пазов не доходят до тела модели — остаются в жертвенной базе.
4. Миниатюры до 30 мм — средние/мощные поддержки (medium/heavy) + плот, без прямого контакта с плитой. Мощные поддержки (Heavy) у HALOT BOX обязательны для крупных деталей.
5. Засохшую смолу из пазов чистить так: снять платформу, замочить в 99% IPA на 10-15 мин, продуть сжатым воздухом из баллончика, протереть микрофиброй. Затыки в пазах после прозрачной смолы — отдельная боль из обзора 3D-DIY.

4. Z-компрессия первых слоёв: «слоновья нога» на базе

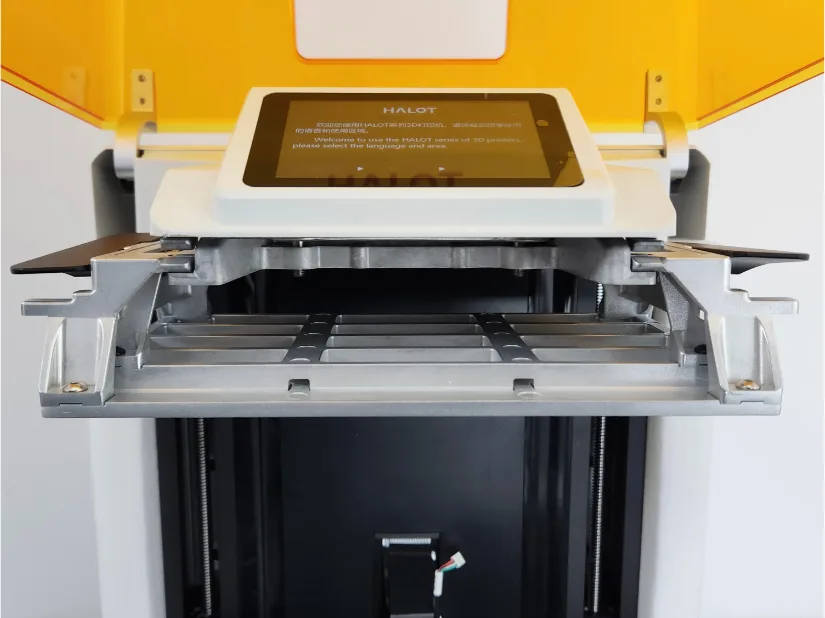

HALOT-X1 — без ручной калибровки стола (leveling-free). Для этого прошивка намеренно опускает стол чуть ниже Z-zero на первых слоях. Это даёт прочную адгезию, но создаёт компрессию 0,1-0,3 мм по высоте на первых ~2 мм и расширяет нижние слои — слоновья нога (elephant's foot). В тесте 3DWithUs кубик 20×20×20 мм печатается реальной высотой 20,67 мм. На функциональных деталях это сбивает геометрию насмерть.

1. Поднимать модель на поддержках 5-8 мм над платформой — нижние слои поддержек примут компрессию на себя. Сама модель пойдёт по штатной экспозиции.
2. Уменьшить Bottom exposure (время засветки нижних слоёв). Для серой смолы хватает 25 сек — это рабочий профиль от пользователя ccatlett1984 с Reddit (top 1% commenter в r/resinprinting), не штатных 35-45.
3. Снизить Burn-in layers с 8 до 4-5, если адгезия не страдает. Меньше нижних слоёв — меньше расширенной базы.
4. В CAD или слайсере увеличить критичные размеры базы на 0,3 мм по XY — компенсация компрессии под первые слои.
5. Включить Adaptive Mode в Print Control — он автоматически регулирует параметры при резком изменении сечения слоя. Полезен для миниатюр со сложной геометрией.
6. Точные функциональные детали (втулки, шестерни, корпуса под Raspberry Pi) ориентировать вертикально под углом 15-30° и поднимать на поддержках. База не пойдёт в зачёт точности — её просто срезаем.

5. Сотовый узор на нижней плоскости модели

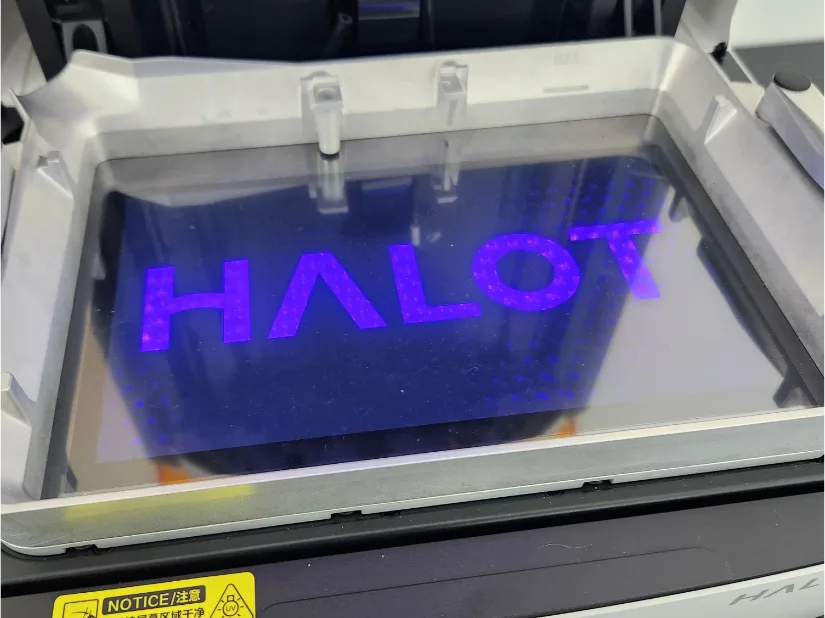

Источник света HALOT-X1 — Honeycomb Matrix из 92 независимых зон UV LED. Когда сечение модели большое и попадает на стыки зон, на отверждённой смоле остаётся видимая гексагональная сетка-сота. На миниатюрах с поддержками и литниками этого не видно, а на флэт-плашках, стоматологических моделях и базах с большими гладкими поверхностями узор бросается в глаза. Creality в официальной Wiki признаёт проблему и пишет, что работает над masking algorithm в прошивке.

1. Обновить прошивку через Settings → System Settings → Firmware Update → OTA (обновление прошивки). Каждый релиз с весны 2025 улучшает masking algorithm для стыков зон.
2. Включить AntiAliasing 8x в HALOT BOX. Это сглаживает интенсивность на стыках зон и заметно убирает сетку на больших плоскостях.
3. Для критичных плоскостей — ориентировать модель под углом 15-30° к платформе. Стыки зон перестанут совпадать с лицевой поверхностью и узор разойдётся по слоям.
4. Серая или цветная пигментированная смола вместо прозрачной или белой. Пигмент маскирует узор почти полностью — на серой инженерной смоле (ABS-Like) он виден только под прямым светом.
5. Финишная шкурка 1000-2000 grit убирает узор за 1-2 минуты на деталь. Для миниатюр под покраску — обычно вообще не критично, праймер всё перекроет.

6. HALOT BOX крашится: supports, cutting, экспорт

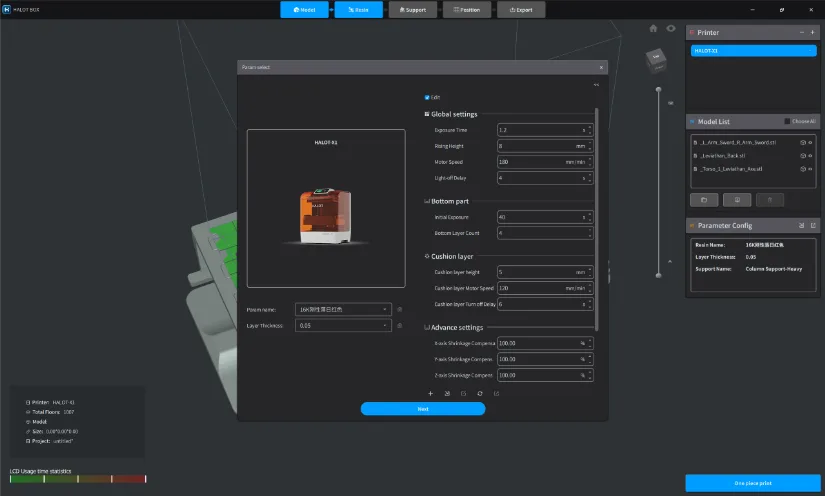

Штатный слайсер HALOT BOX до сих пор сыроват. Он закрывается без сообщения при попытке вырезать отверстие в полой модели (hollow), иногда падает при экспорте локального файла, крашится при добавлении тяжёлых поддержек на крупных моделях. На macOS долго были проблемы совместимости. По данным официальной Software FAQ и пользовательских тредов, типичный сценарий обхода — слайсить в CHITUBOX и переносить STL в HALOT BOX только для финального slice.

1. Использовать HALOT BOX V4.6.1.4101 или новее — обязательно с актуальной прошивкой принтера. Старые версии работают непредсказуемо.
2. При ошибке отсутствия DLL на Windows: скачать и установить Microsoft Visual C++ Runtime x64 и аналогичный x86. Поставить оба, перезагрузить ПК.
3. Альтернативный воркфлоу из Reddit-треда от 3DisMzAnoMalEE: CHITUBOX Basic с профилем HALOT-X1 (берётся с USB-стика из коробки) → расставить поддержки → экспорт STL → доводка в HALOT BOX → финальный slice.
4. Большие модели — только мощные поддержки (Heavy), не лёгкие (Light). Тонкие поддержки HALOT BOX не выдерживают и рвутся на середине печати — это подтверждают почти все обзоры.
5. Полая модель: делать полую модель (hollow) + сливные отверстия (drainage holes) в CHITUBOX. Готовый STL импортировать в HALOT BOX и резать там. Прямое выдалбливание в HALOT BOX часто роняет программу.
6. HALOT BOX не умеет ставить поддержки сразу для нескольких моделей. Решение: либо делать каждую модель отдельным проектом, либо мостить supports в CHITUBOX и экспортировать одним STL.

7. Wi-Fi медленный, принтер показан «busy» после печати

После завершения печати слайсер на ПК показывает принтер как «Device busy» и не отправляет файлы. На самом деле принтер уже свободен — он просто не на главном экране. Сетевая передача работает только когда UI открыт на Home, и даже тогда скорость передачи 100-500 КБ/с — крупный файл 300+ МБ идёт минутами. Это особенность прошивки, описанная в официальной Wiki прямым текстом.

1. После окончания печати — сразу нажать кнопку Home на экране принтера. Статус сменится на Idle (режим ожидания) и слайсер начнёт передачу.
2. Для iPhone hotspot: Settings → Personal Hotspot → Maximize Compatibility → ON. Без этого принтер просто не видит iPhone — он не умеет в протоколы выше Wi-Fi 4.
3. Для крупных файлов >200 МБ — использовать USB 3.2 флешку. Передача в разы быстрее, чем через 2,4 ГГц Wi-Fi принтера.
4. Привязать принтер в Creality Cloud — там очередь и удалённый мониторинг работают независимо от текущего экрана. Это самый чистый способ.
5. Wi-Fi сеть — обязательно 2,4 ГГц, не 5 ГГц (модуль принтера не поддерживает 5 ГГц), без скрытого SSID, пароль латиницей без спецсимволов.
6. Type-B порт сверху в повседневности не использовать — он только для обновления прошивки и прямого подключения к ПК.

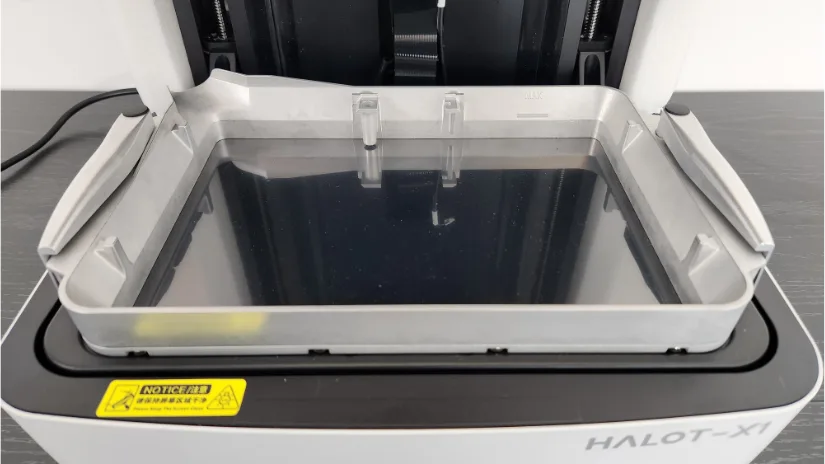

8. Плохая адгезия в холодном помещении (без подогрева смолы)

Подогрева ванны у HALOT-X1 нет — смола в ванне не нагревается. Если в помещении меньше 20 °C, смола густеет, текучесть падает, и первые слои не пристают к платформе. По нашему опыту и тестам Tom's Hardware это вторая по частоте причина провалов после ошибок поддержек. AFU умеет подогревать смолу до 30-45 °C, но только во время подачи в ванну, а не поддерживает температуру в ванне постоянно — это подтверждено в обзоре 3DWork.

1. Поддерживайте температуру в комнате 25-35 °C — это диапазон, на котором Creality калибровал заводские профили смол. Оптимум — 28-30 °C.
2. Перед запуском поставить бутылку смолы в раковину с тёплой (~40 °C) водой на 15 минут. Не больше — иначе смола становится слишком жидкой и адгезия первого слоя падает.
3. Если у вас Combo с AFU — включите Feed Heating в Print Control. По умолчанию это включено, но проверьте после обновления прошивки.
4. Без AFU — на 10 мин до старта подогреть воздух вокруг принтера тёплым обдувом, не выше 40 °C, без прямого тёплого потока на LCD/ванну, чтобы локально не разогреть стекло экрана выше 40 °C.
5. Bottom exposure (время засветки нижних слоёв) увеличить на 20-30% относительно профиля. Например, серая смола: с 25 → 30-32 сек.
6. Перемешать смолу в ванне силиконовым скребком — на холоде осаживаются пигменты и адгезия на дне ванны становится неравномерной.
7. Зимой не печатать сразу после доставки/переноски принтера с улицы — дать прогреться 1-2 часа до температуры комнаты. Иначе конденсат под LCD.

9. Quick-Release не отпускает модель — поворот не помогает

Поворотная плита должна выщёлкивать модель за 3 секунды без шпателя — это маркетинговая фишка X1. На практике сильно сцепившаяся модель отваливается частично или вообще не сходит после одного оборота. Если давить ручку быстро — есть риск сломать модель с хрустом, особенно на мелких деталях. Это отмечено в обзоре 3DWork и в обзоре Tom's Hardware — Quick-Release ejection просто не работает на мелких миниатюрах.

1. Повторить поворот ручки 2-3 раза с обеих сторон. Обычно после второго оборота даже плотно сцепившиеся модели начинают отходить от подвижных сегментов.
2. В HALOT BOX V4.6.1.4101+ включить превью контуров плиты — пятна на превью показывают границы 15 подвижных сегментов. Размещайте модели поперёк нескольких сегментов сразу.
3. Снизить Bottom exposure — для серой смолы с 35 до 25-28 сек. Адгезия первого слоя снизится, плита сбросит модель легче. Не уйти ниже 20 сек — модель отвалится в процессе печати.
4. Не печатать прямо на платформу. На поддержках модель сходит вместе с raft через один поворот, без хруста.
5. Большие модели (>50% площади платы) — после поворота довести шпателем под углом 30° к платформе, не вертикально. Вертикальный удар шпателем рвёт FEP-плёнку.
6. Если деталь сломалась при повороте — заводить ramp на raft в слайсере (0,5 мм фаска снижает шанс хруста). Или печатать через jumper-block — толстую жертвенную базу 1,5 мм с фаской.

10. «Model file verification error» при загрузке файла

Принтер отказывается загружать sliced-файл с ошибкой «Model file verification error» — даже когда файл лежит на USB-стике, ничего не запускается. Дело в том, что HALOT-X1 жёстко проверяет «отпечаток» машины внутри файла: разрешение LCD, размер ванны, версия профиля. Если файл сделан под другую модель HALOT (MAGE, SKY) или под устаревшую версию слайсера — принтер его не примет. Это частый сценарий после OTA-апдейта прошивки: файлы со старого USB перестают запускаться.

1. В HALOT BOX обязательно выбрать профиль HALOT-X1 (не HALOT-MAGE, не HALOT-SKY) и никогда не менять machine configuration. Если случайно поменяли — удалить и поставить слайсер заново.
2. Обновить HALOT BOX до V4.6.1.4101 или новее. Раздел Software на creality.com/download/halot-x1.
3. Для CHITUBOX — использовать версию, поставляемую на USB-стике из коробки. Там профиль X1 уже прописан и подписан правильно.
4. Обновить прошивку: Settings → System Settings → Firmware Update → OTA. Иногда нужно сначала сделать Local Update с USB, а потом уже подтянуть OTA.
5. После обновления прошивки — пересохранить все .cxdlpv4/.ctb файлы в актуальной версии слайсера. Старые файлы будут отбиваться.
6. USB-флешка — сертифицированная, лучше USB 3.2. Дешёвые накопители «жуют» данные, и на Reddit «переслайсить + другая флешка» — стандартный первый совет.

11. UV-интенсивность 6500 μW/cm² не регулируется

У большинства 16K-конкурентов экспозицию UV можно подкрутить вручную — у HALOT-X1 параметр заблокирован для пользователя. Заявлено это как «упрощение для новичков», но по факту бьёт по совместимости со сторонними смолами и по точности на тонких деталях: при фиксированных 6500 μW/cm² бюджетные смолы переэкспонируются, размывая мелочи 0,2-0,3 мм. В Wiki Creality прямо пишет, что «продолжит собирать обратную связь, чтобы решить, открывать ли эту функцию в будущем».

1. Компенсация через время: для тонких деталей миниатюр уменьшать Normal exposure на 10-20%. Например, серая смола: с 1,9 → 1,6 сек.
2. Включить AntiAliasing 8x в HALOT BOX — сглаживает контур и частично компенсирует переэкспозицию.
3. Использовать только официальные профили смол Creality из HALOT BOX. Сторонние смолы при 6500 μW/cm² ведут себя непредсказуемо — особенно водо-смываемые и быстрые.
4. На бесшовных моделях миниатюр включить Light-off Delay (паузу между засветками) 1-2 сек между слоями — меньше остаточное UV-засветление прилегающих областей.
5. Не переплачивать за «фаст-смолы»: пока интенсивность фиксирована, выигрыш по скорости получится мизерный. Лучше стандартные смолы по тонкому времени.
6. Ждать релиза прошивки с настройкой Light Power. Creality в Wiki написала, что собирает обратную связь — давайте её через Creality Cloud, иначе функцию не откроют.

12. AFU не сливает смолу из ванны полностью

AFU позиционируется как «закрытый цикл смолы»: высосал лишнее обратно в бутылку — печатай дальше. По факту магистраль AFU входит в ванну сверху через адаптер и не достаёт до самой нижней точки. После Feed Out на дне остаётся 30-80 мл резерва, который не вернётся в бутылку без ручного слива. Это подтверждено и обзором 3DWithUs, и обзором Hackster.io. При смене цвета или типа смолы — отдельная история с чисткой магистрали.

1. После Feed Out — снять ванну, вылить остаток в отдельный сосуд через фильтр (Creality Resin Filter или строительный paint strainer, 190 микрон).
2. Не использовать тот же AFU-канал для разных типов смолы. Если нужно — прогнать 95% IPA через Feed In / Feed Out 2-3 раза, потом пустую прокачку насухо.
3. Для прозрачных и чёрных смол — отключить Automatic Feeding в Print Control и кормить ванну вручную каждые 50-100 слоёв. Лазерный датчик уровня в этих смолах не работает в принципе.
4. Между сменами цвета — менять FEP-плёнку (290×210×0,2 мм). Оттенок предыдущей смолы остаётся на плёнке и просвечивает через новую.
5. Не оставлять смолу в AFU и трубках надолго. Магистраль может полимеризоваться, особенно если она у окна и попадает рассеянный UV.
6. Если AFU «забыл» что в бутылке (RFID не читается) — снять бутылку, протереть RFID-чип под основанием и контакты load cell. Это обычно лечит сообщение «Return material is full» при пустой бутылке.

Общие проблемы 3D-печати

Кроме уникальных болячек HALOT-X1, на любом MSLA-принтере вы столкнётесь с типичными SLA-проблемами: недосвет, плохая адгезия слоя, паутинка поддержек, скрученные плоские детали. Мы разобрали каждую в отдельных подробных гайдах:
