Известные проблемы QIDI X-Max (2019) и как их решить

QIDI X-Max — закрытый настольный FDM-принтер 2019 года с областью печати 300×250×300 мм, соплом до 300 °C, столом до 120 °C и двумя сменными экструдерами. Модель снята с производства, но в РФ её всё ещё покупают с рук и активно используют. Здесь собраны проблемы, характерные именно для этой машины, и пошаговые решения — без общих советов, которые подходят любому принтеру.

Важно не путать: речь про оригинальный X-Max на картезианской кинематике с двумя ходовыми винтами Z, а не про быстрый CoreXY QIDI X-Max 3. У них разная электроника и разные болячки.

Тепловой срыв и засоры на PLA и «спецэффектных» филаментах

Типичная картина: фирменный тестовый файл печатается идеально, а свои модели засоряются через несколько слоёв. Разбираешь экструдер — а шестерни забиты пластиком, будто филамент расплавился ещё до входа в термоблок. Причина не в недогреве, а в перегреве: в закрытой камере при печати ABS температура доходит до 59 °C, радиатор хотенда не успевает отводить тепло, и наступает тепловой срыв — филамент размягчается слишком рано.

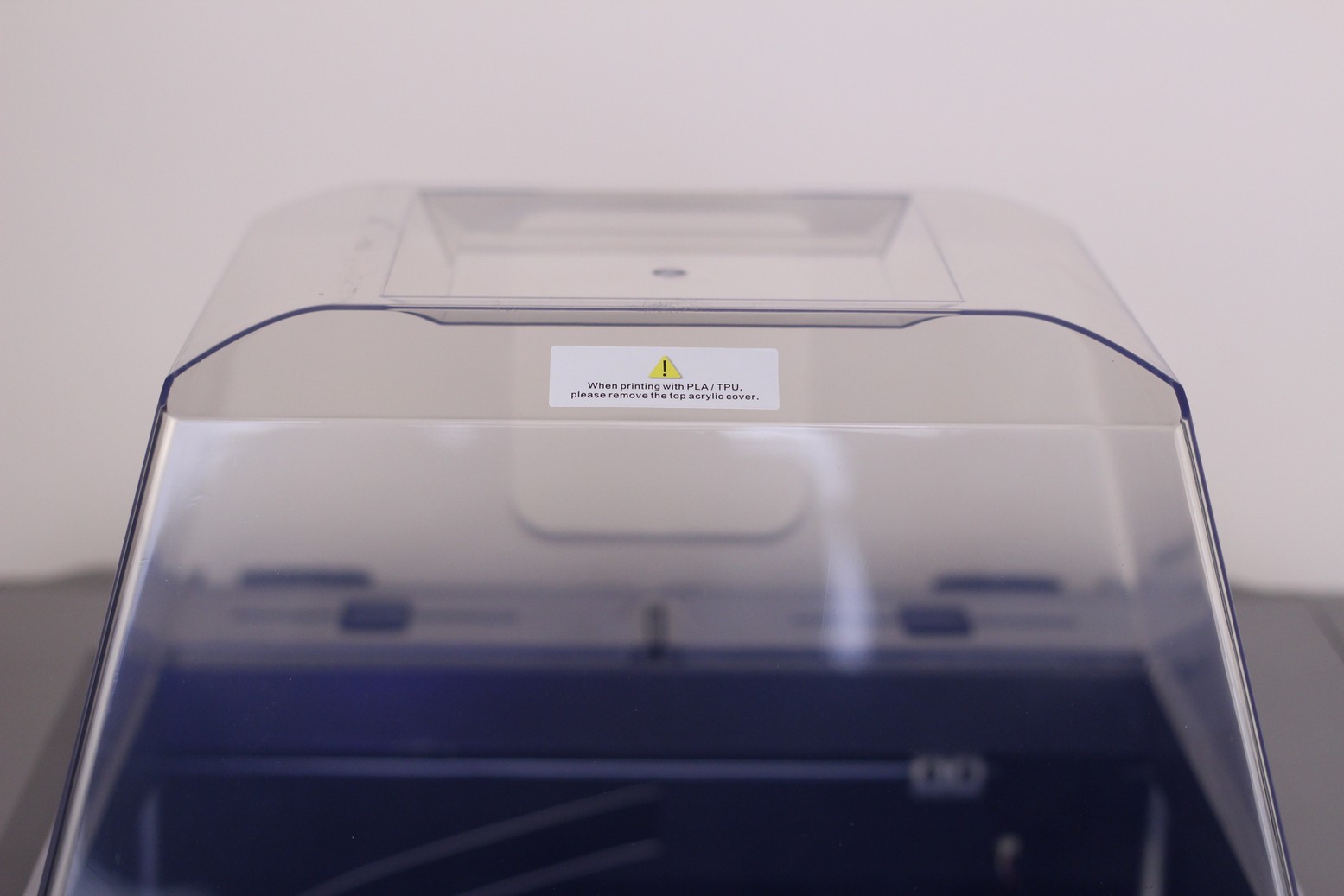

Особенно достаётся PLA silk, прозрачным и люминесцентным пластикам: у них ниже температура плавления, поэтому засоряют чаще. Владельцы X-Plus и X-Max на форумах приходят к одному выводу — при печати PLA и TPU нужно снимать верхнюю акриловую крышку и открывать дверцу, чтобы камера не превращалась в духовку. На заводской наклейке об этом прямо написано.

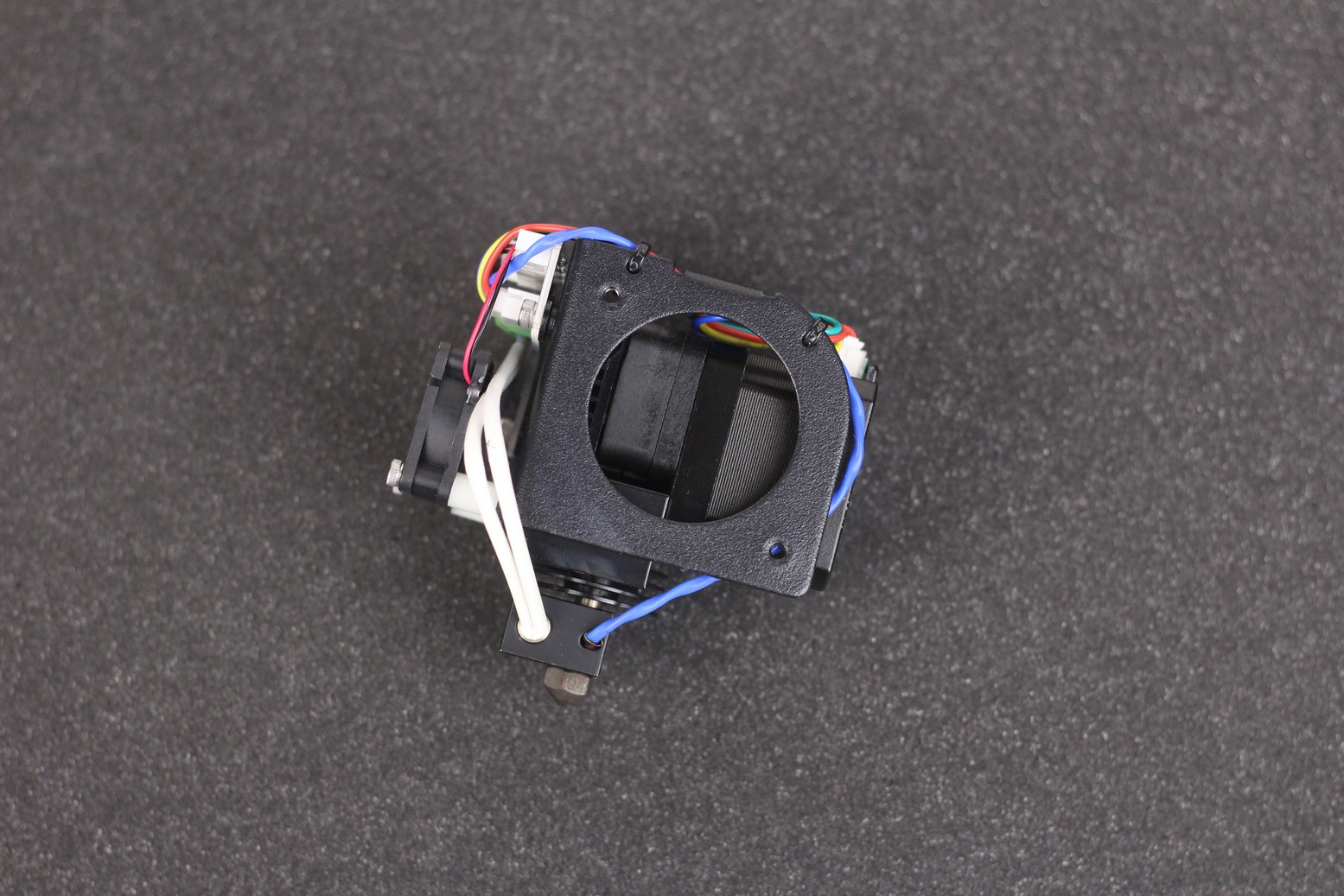

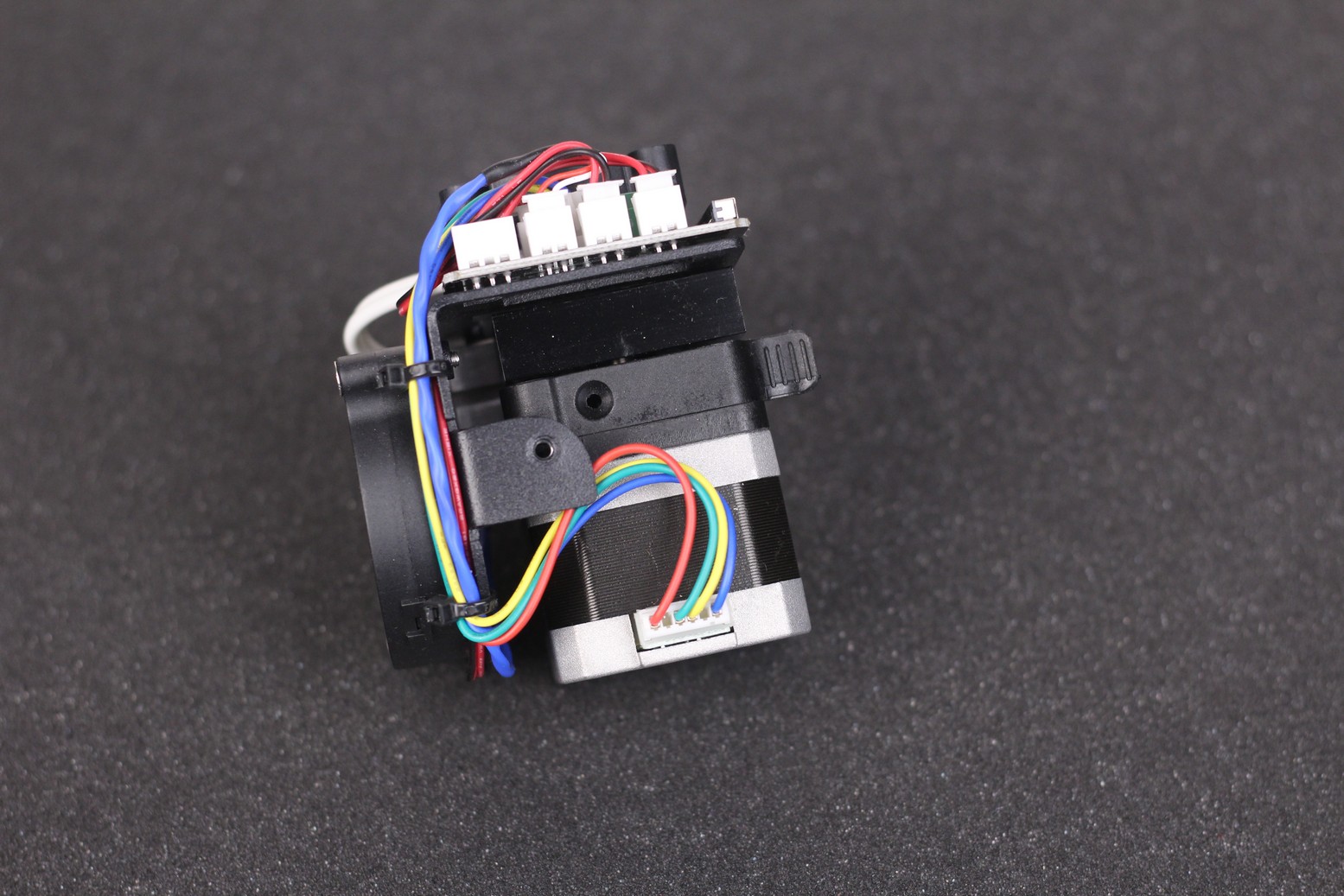

В комплекте X-Max идут два экструдера: стандартный с PTFE-вкладышем (примерно до 250 °C) и цельнометаллический высокотемпературный (до 300 °C). Стандартный чувствительнее к тепловому срыву, поэтому для нейлона, поликарбоната и карбона лучше сразу ставить цельнометаллический — у него нет тефлона, который деградирует от высокой температуры.

1. Печатайте PLA и TPU с открытой дверцей и снятой верхней крышкой
2. Почистите сопло и шестерни экструдера от налёта, сделайте cold pull (холодную протяжку)
3. Для silk и прозрачных филаментов снизьте температуру на 5–10 °C и уменьшите откат
4. Проверьте, что вентилятор обдува радиатора крутится и не забит пылью
5. Для нейлона, поликарбоната и карбона поставьте цельнометаллический высокотемпературный экструдер и закалённое сопло

Отказ шлейфа экструдера и адаптерной платы

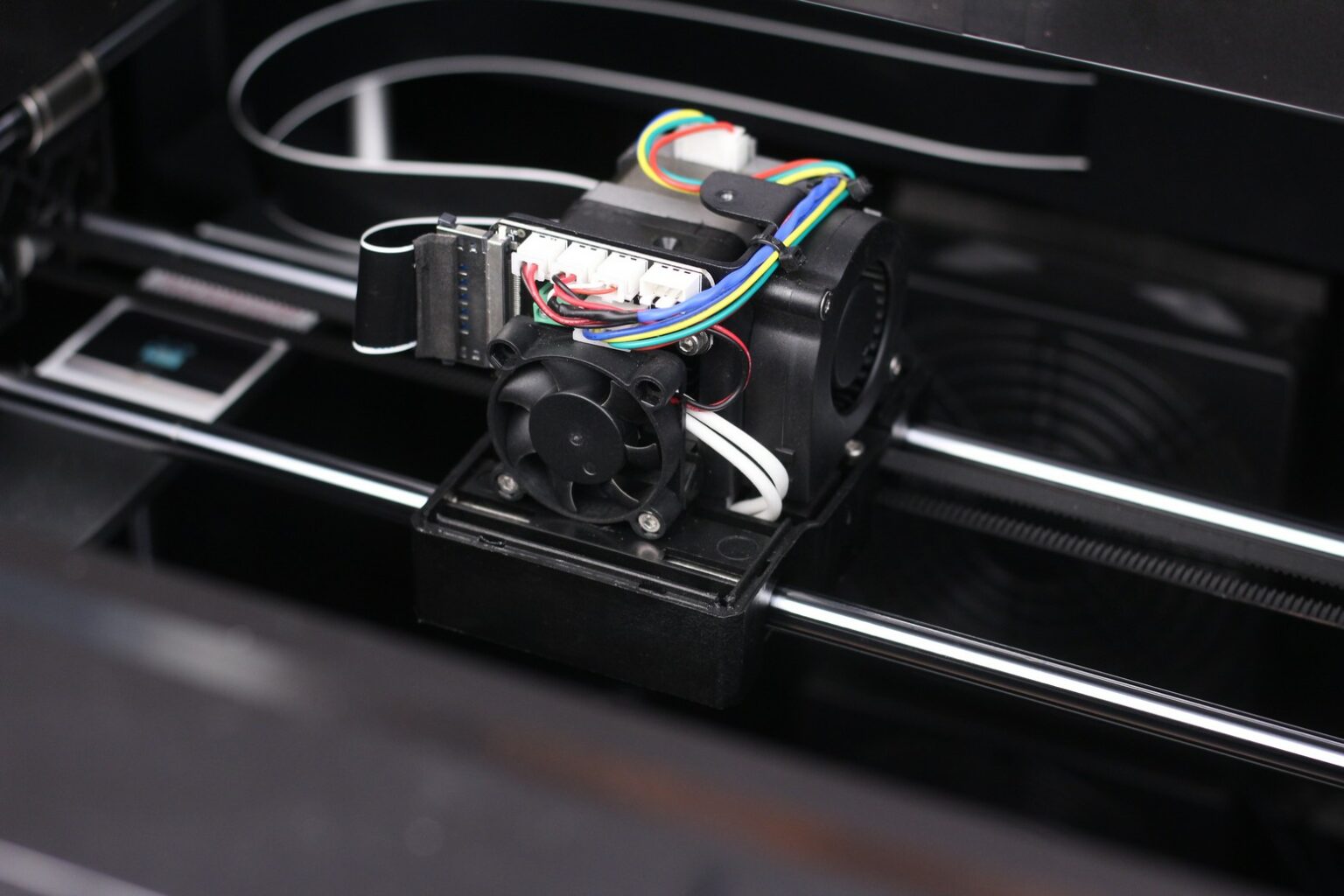

Печать останавливается посреди процесса, экструдер перестаёт греться или показывает скачущую температуру, а иногда принтер и вовсе зависает. Часто на старте всё в норме, а через несколько минут выскакивает ошибка. Виноват обычно плоский шлейф экструдера: он постоянно изгибается вслед за головкой и со временем перетирается. QIDI прямо пишет, что большинство таких температурных ошибок вызвано шлейфом печатающей головки или адаптерной платой на каретке.

1. Выключите принтер и осмотрите шлейф экструдера на изломы и потёртости у каретки
2. Пошевелите разъёмы шлейфа на адаптерной плате и материнской плате — люфт или окисление дают обрыв
3. Если печать зависает — сначала переслайсите файл и сделайте полную перезагрузку принтера, битый G-код тоже приводит к остановке
4. Не помогло — замените шлейф экструдера (штатный плоский кабель)
5. Если ошибка возвращается — замените адаптерную плату экструдера на каретке

Хотенд не читает температуру: термопара и чип MAX6675

В отличие от большинства принтеров, X-Max меряет температуру хотенда термопарой, а не термистором. Сигнал термопары усиливает отдельный чип MAX6675 на плате. Симптомы отказа: неверная температура на экране, ошибка вида «ADC out of range», сообщение MINTEMP или отказ нагрева. Иногда температура замирает на комнатной или прыгает.

Коварство в том, что перетёртый провод термопары может дать короткое и сжечь сам чип-усилитель MAX6675. Тогда замена только термопары не помогает — владельцы на форумах меняли термопару, плату-переходник и шлейф без результата, пока не добрались до чипа. Поэтому диагностику ведут по порядку от простого к сложному.

1. Дайте всему остыть и осмотрите провод термопары на перетёртость у хотенда
2. Проверьте посадку термопары в термоблоке и её разъём на плате
3. Замените термопару на штатную — в большинстве случаев этого достаточно
4. Если ошибка осталась — дело в чипе-усилителе MAX6675 на плате; проще заменить хотенд в сборе или обратиться к мастеру с паяльником

Волнистость по Z и эхо от тяжёлой головки

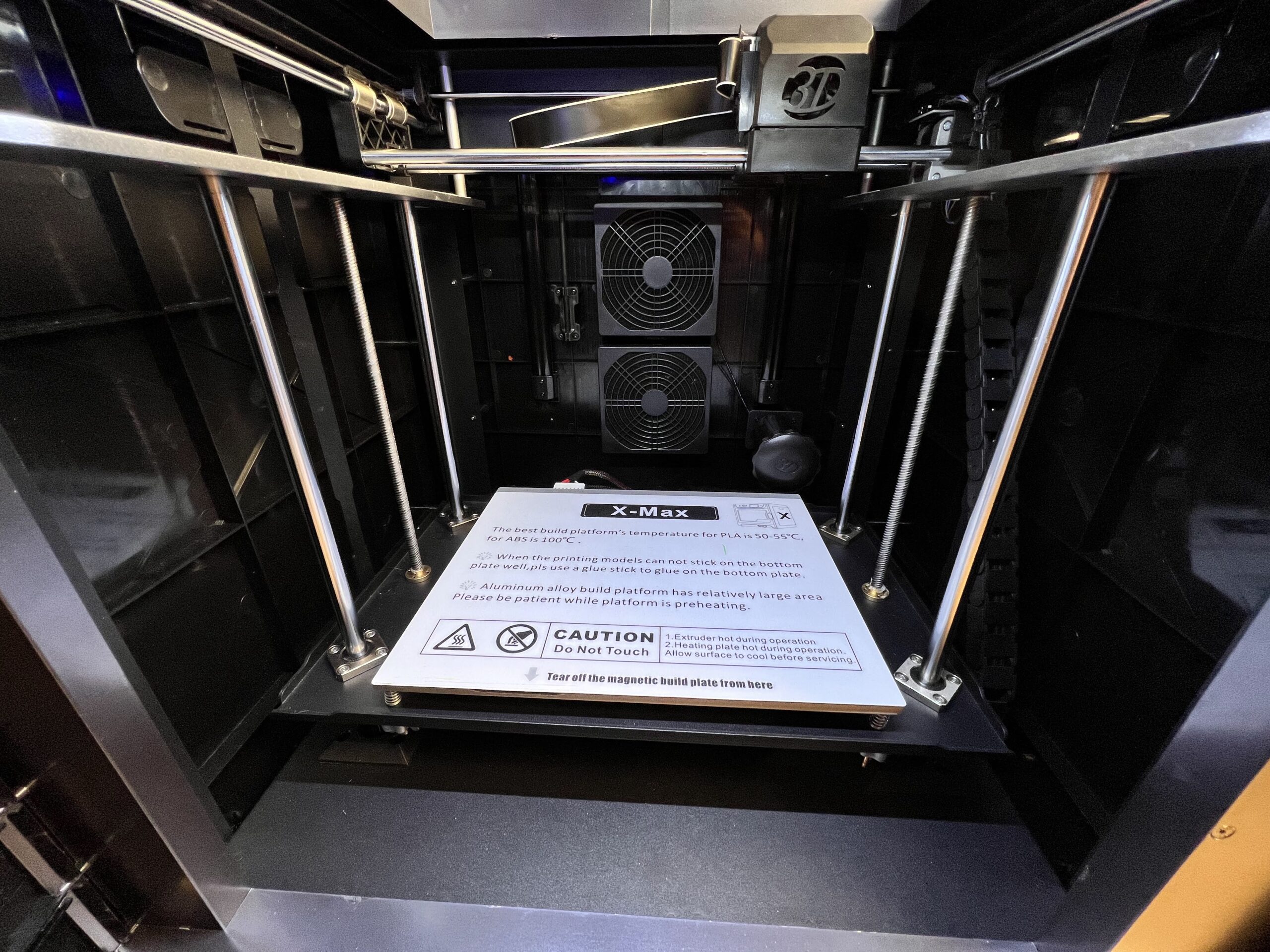

На вертикальных стенках проступают повторяющиеся волны через равные промежутки — это Z-wobble. У X-Max по оси Z два независимых ходовых винта, и биение винта через верхний подшипник передаётся на стол. Вдобавок сменные экструдеры очень тяжёлые: на скорости они дают заметное эхо (ghosting) у резких углов. Обозреватели ещё в обзоре X-Max отмечали, что из-за массивной головки приходится мириться с рябью (ringing).

1. Снизьте скорость и ускорение — тяжёлой голове нужны более мягкие режимы, это сразу убирает часть эха
2. Проверьте и смажьте ходовые винты, убедитесь, что оба Z на одинаковой высоте
3. Решение сообщества: снять верхний подшипник ходового винта и оставить только штатную муфту — тогда винт не передаёт биение на раму
4. Напечатайте и поставьте Oldham-муфту — бесплатная модель есть на Printables

Сбивается выравнивание стола и проседают пружины

Со временем первый слой начинает уплывать: где-то сопло вжато в стол, где-то деталь отходит. Выравнивание у X-Max ассистированное ручное — датчик подсказывает, а вы крутите винты по углам. Мягкие штатные пружины постепенно проседают, а два независимых Z-винта могут разойтись по высоте, и настройка держится всё хуже. Подробно про сам первый слой — в отдельном гайде.

1. Прогрейте стол и сопло до рабочей температуры и запустите ассистированное выравнивание из меню
2. Проверьте зазор бумагой для калибровки во всех углах и в центре
3. Убедитесь, что оба ходовых винта на одинаковой высоте перед калибровкой
4. Замените штатные пружины на жёсткие (набор регулировочных гаек и пружин 9Н) — они держат настройку заметно дольше

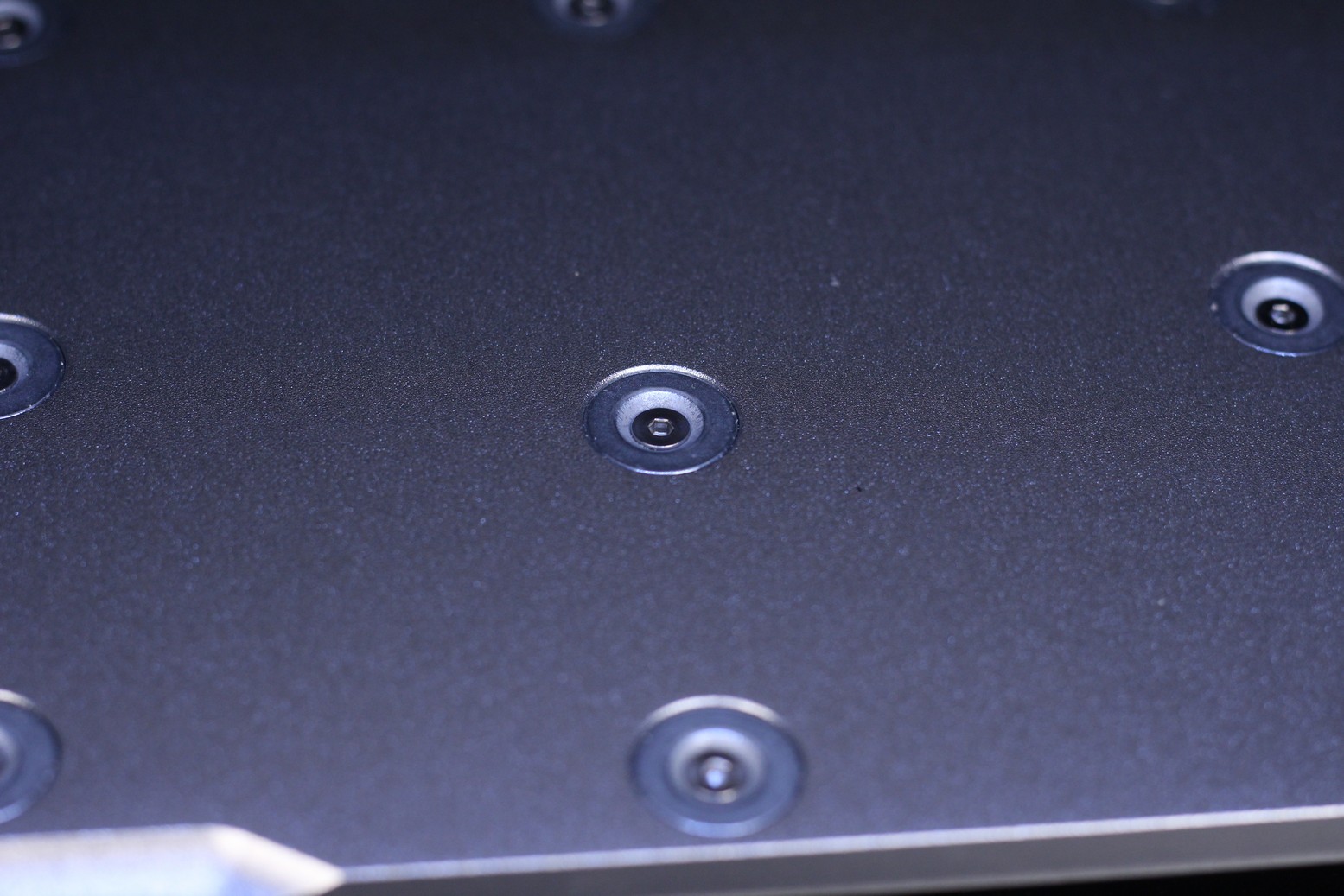

Износ покрытия магнитного стола и потеря адгезии

Двусторонний магнитный стол удобен — отпечаток снимается сгибанием пластины. Но покрытие изнашивается: детали хуже прилипают, поверхность затирается до блеска, наклейка рвётся по краям. Чаще всего адгезию убивает не износ, а неправильная чистка — жиры с рук и, особенно, ацетон, который разъедает текстуру.

1. Мойте поверхность тёплой водой с мылом без масел и увлажнителей, вытирайте насухо
2. Не используйте ацетон на текстурированной поверхности — он её повреждает
3. Затёртый PEI можно освежить мелкой шкуркой или стальной ватой, потом отмыть от пыли
4. Порванную наклейку замените; для высоких температур поставьте стальную HF-пластину или PC-пластину

Устаревший слайсер QIDI Print

Фирменный QIDI Print — это форк старой версии Cura (4.x). Он выглядит архаично, в нём мало настроек, не хватает управления ускорением и рывком. Хуже того, закрытая прошивка частично несовместима даже с ним. Хорошая новость: X-Max отлично работает с современными слайсерами, если сделать под него профиль.

1. Перейдите на актуальный OrcaSlicer, PrusaSlicer или свежую Cura и создайте профиль под X-Max (300×250×300, сопло 0.4, умеренные скорости под тяжёлую голову)
2. Печатайте с USB-флешки — так вы вообще не зависите от связи со слайсером
3. Для сетевой печати из стороннего слайсера добавляйте к IP принтера порт :10088
4. Не полагайтесь на плагин QidiPrint для Cura — он заброшен около четырёх лет и на свежих версиях выдаёт ошибку

Нестабильный Wi-Fi и обрывы сети

Wi-Fi у X-Max слабый: принтер то не подключается, то теряет связь, и слайсер периодически перестаёт его видеть. На плотных 2,4 ГГц сетях особенно нестабильно. К счастью, у машины есть проводной LAN-порт, а печать с флешки вообще не зависит от сети.

1. Для надёжности подключите принтер по LAN-кабелю вместо Wi-Fi
2. Для сторонних слайсеров добавляйте к IP порт :10088
3. Как запасной вариант — печатайте с USB-флешки
4. Держите принтер ближе к роутеру и вынесите его на свободный 2,4 ГГц канал

Закрытая прошивка и сложный переход на Klipper

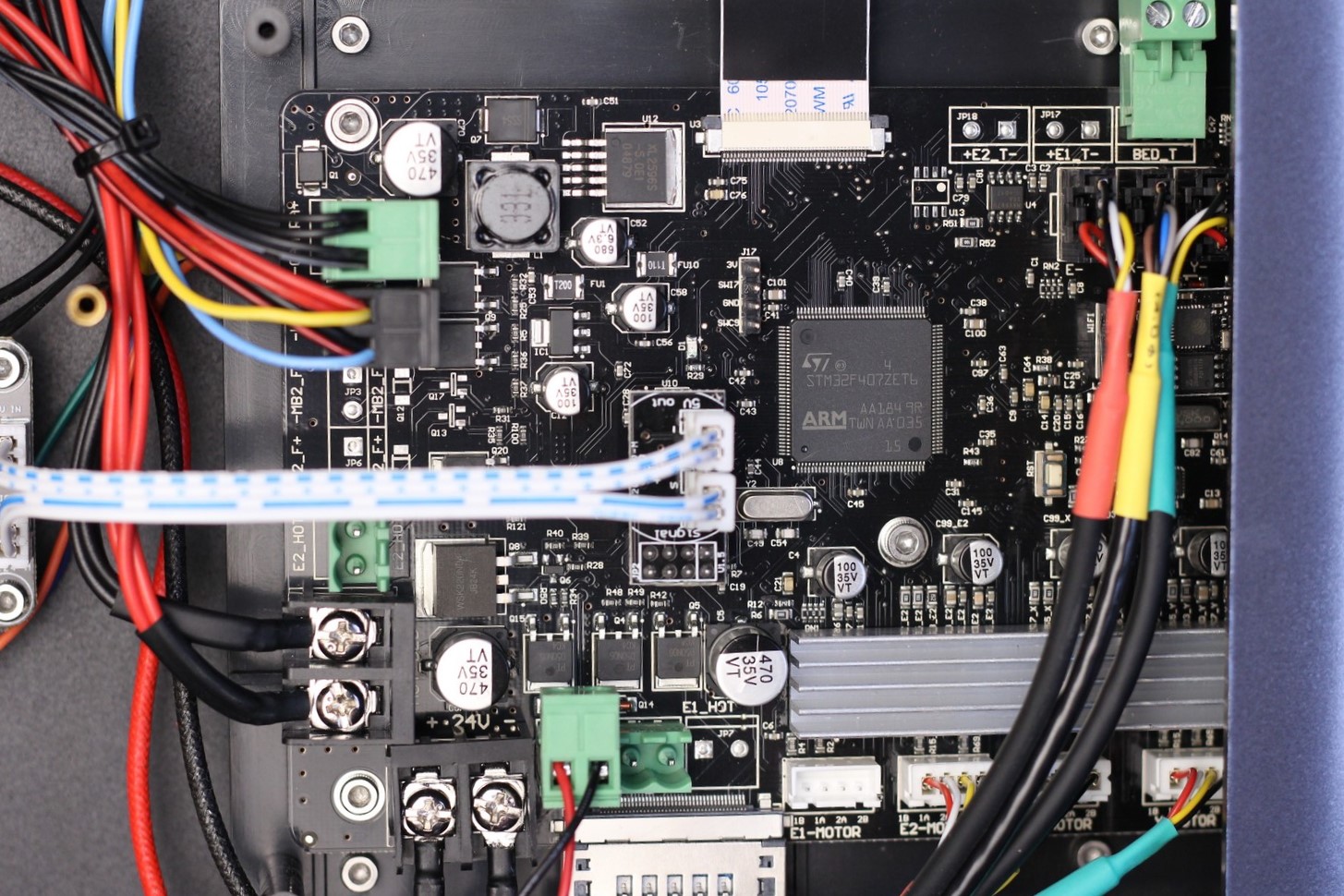

Прошивка X-Max закрытая и проприетарная, на плате Chitu V4.6 с процессором STM32F407. Из-за этого не работает команда M118, нет полноценного управления ускорением и рывком, а функции не обновить. Идея поставить Klipper выглядит заманчиво, но «просто установить» его нельзя — публичный Klipper не соответствует плате. Подробный разбор перехода описал Sven Eckelmann.

1. Трезво оцените риск: без опыта пайки и работы с прошивками лучше не начинать
2. Klipper прошивается через программатор ST-Link v2 и STM32CubeProgrammer по интерфейсу SWD, с обязательным бэкапом стоковой прошивки

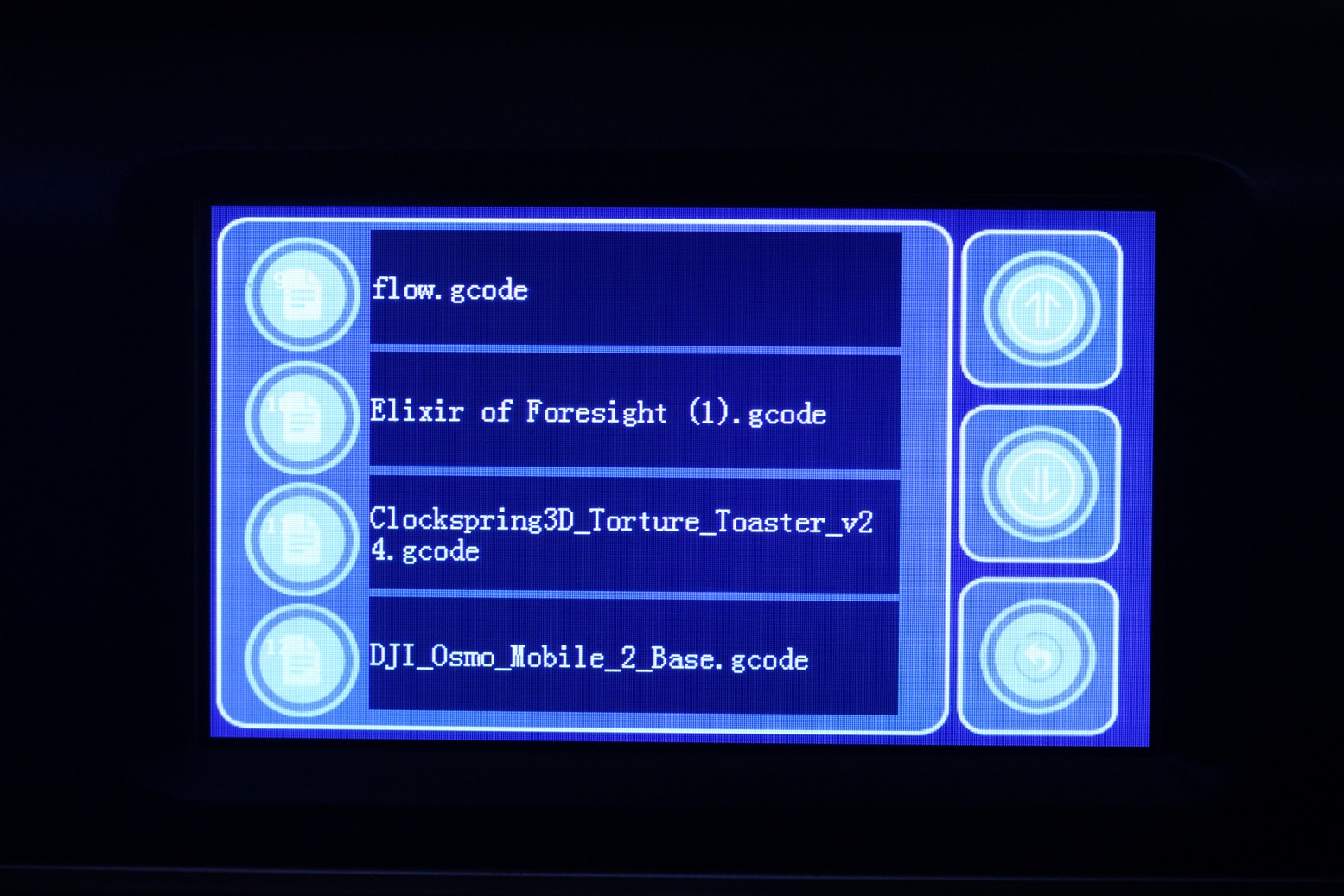

3. После перехода родной экран Chitu не работает — понадобится Raspberry Pi и отдельный дисплей (например Waveshare 5")
4. Если Klipper не нужен позарез — оставайтесь на стоке и закрывайте задачи современным сторонним слайсером

Громоздкая головка и уязвимый USB-порт

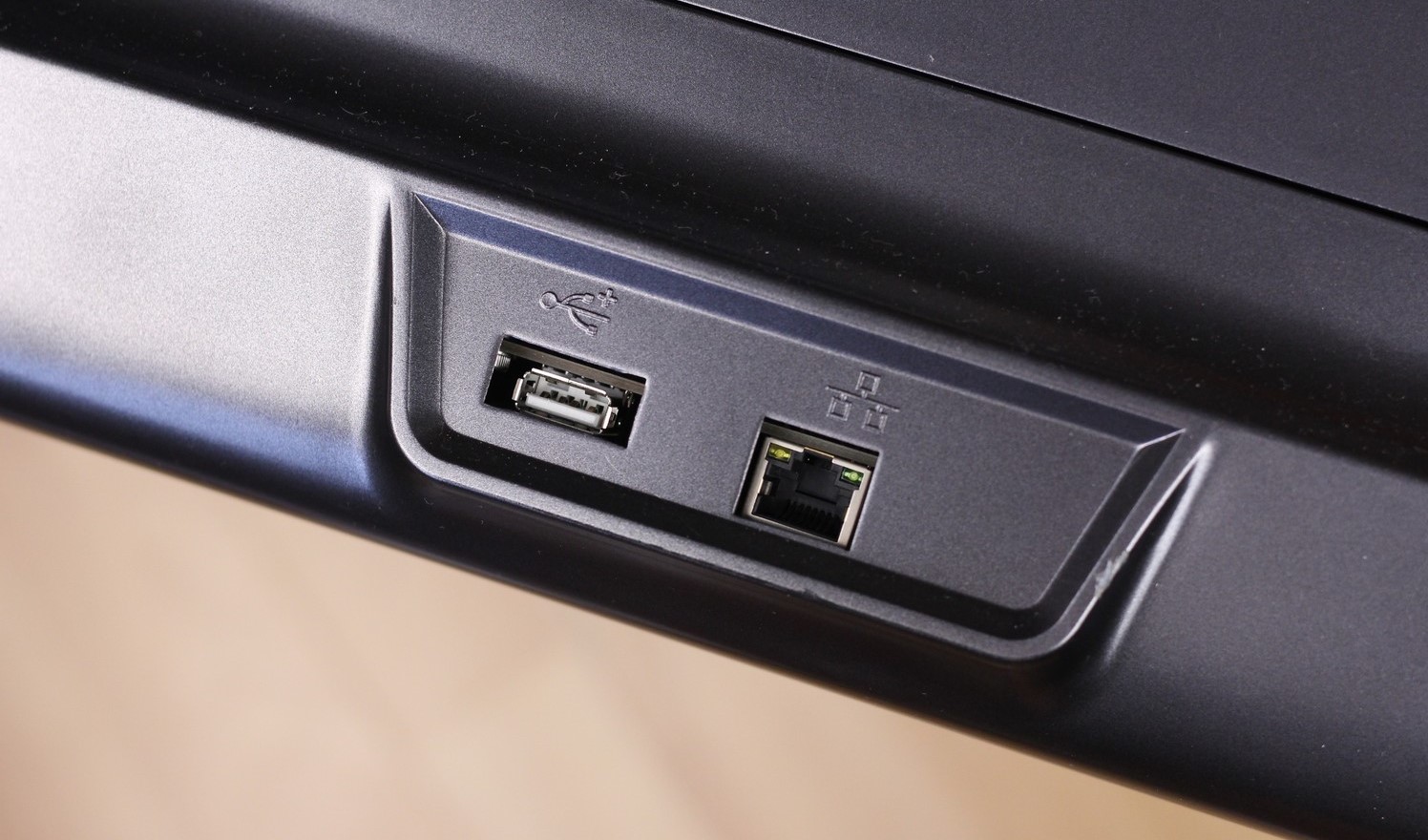

Под два сменных экструдера конструкторы сделали крупный узел головки. Он закрывает обзор начала печати, особенно мелких деталей, и мешает доставать упавшие в камеру предметы. А USB-порт вынесен на нижнюю переднюю панель — его легко задеть ногой и повредить разъём. Это не поломки, а особенности, к которым стоит привыкнуть.

1. Следите за первым слоем сбоку и через дверцу, а не сверху
2. Упавшие в камеру детали доставайте после парковки головки, а не на ходу
3. Берегите USB-порт: не задевайте ногами, при частом подключении используйте USB-удлинитель
4. Тяжёлую голову учитывайте в настройках — мягче ускорения, ниже скорость на мелких деталях

Что означают сообщения об ошибках

У оригинального X-Max нет буквенно-цифровых кодов ошибок, как у Bambu Lab или новой Q-серии QIDI — экран показывает обычные текстовые сообщения. Вот как читать самые частые из них и с чего начинать.
