Многоцветная печать на QIDI Q2C: настройка и оптимизация QIDI Box

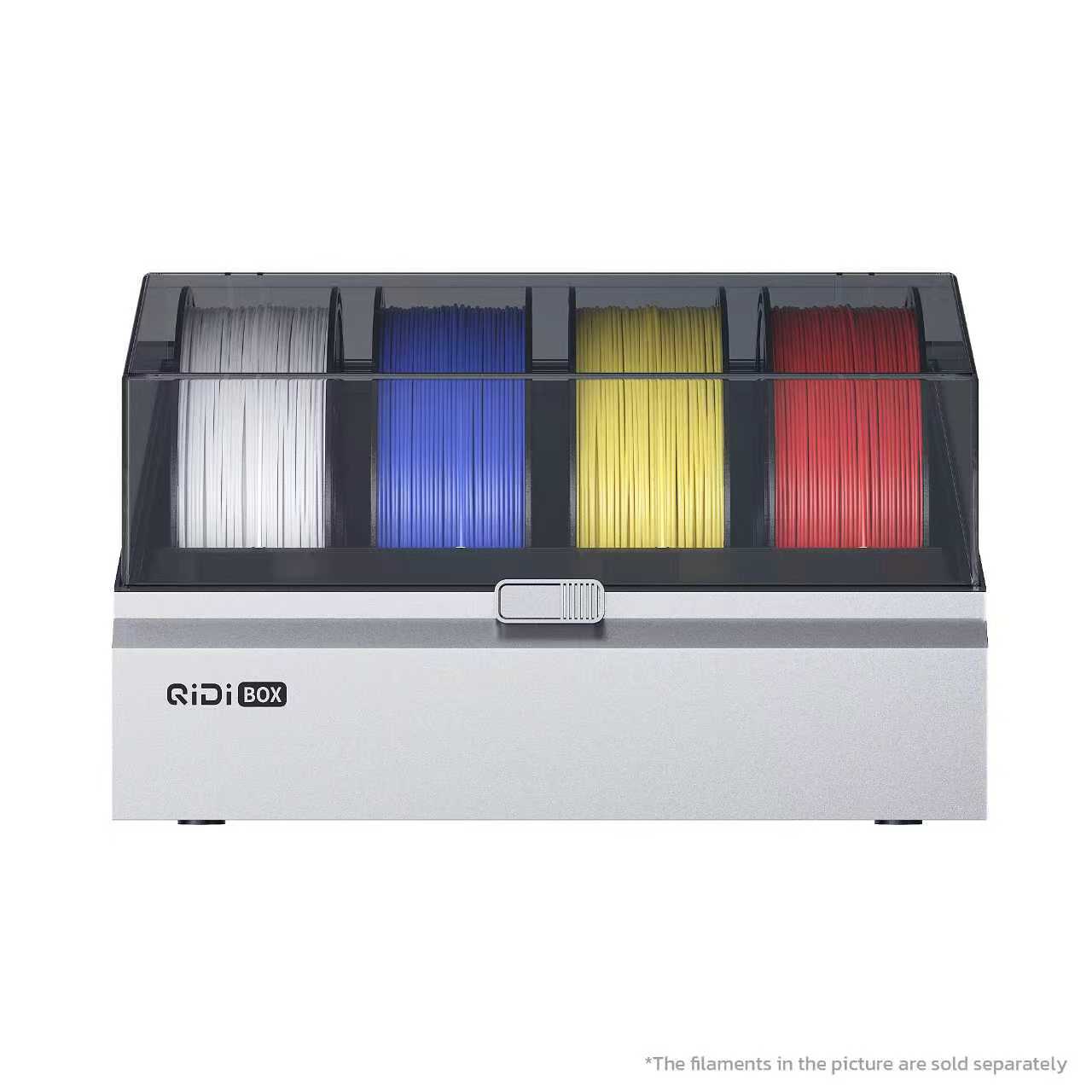

QIDI Box — это внешний модуль на 4 слота для многоцветной и многоматериальной печати на QIDI Q2C: он подаёт по очереди до 4 катушек, а каскадом из четырёх модулей — до 16 филаментов в одной модели, сушит пластик до 65 °C прямо во время печати и распознаёт катушки по NFC. Это прямой аналог Bambu AMS и Creality CFS, только у QIDI система называется именно QIDI Box (аббревиатуру «CFS» использует Creality — не путайте бренды).

Сам принтер Q2C — бюджетная версия Q2 примерно за $379–409: закрытый CoreXY 270×270×256 мм, биметаллическое сопло до 370 °C и стол до 120 °C, но без активного подогрева камеры. Для многоцветной PLA и PETG этого более чем достаточно (о самой машине — в обзоре QIDI Q2C, а чем она отличается от старшей модели — в разборе Q2 vs Q2C). Ниже — как подключить и настроить QIDI Box, как уменьшить отходы промывки и что делать с известными проблемами подачи.

Что такое QIDI Box и что нужно для Q2C

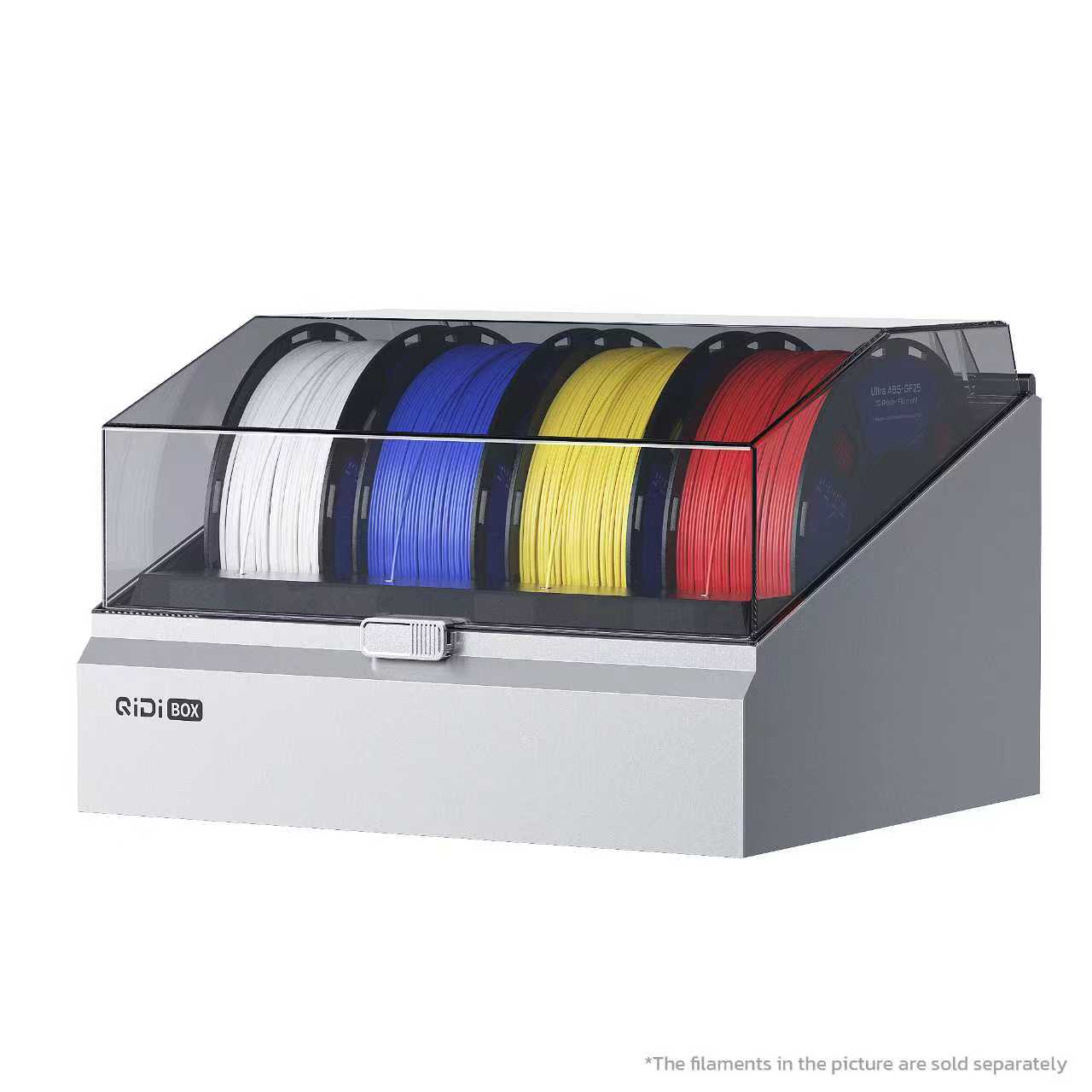

Внутри QIDI Box — четыре независимых механизма подачи (по одному шаговику 42 и паре закалённых сдвоенных шестерён на слот), герметичная сушильная камера с датчиками температуры и влажности, разветвитель-хаб (hub), который объединяет четыре канала в один и подаёт филамент в экструдер. Габариты модуля — 357×300×234 мм, вес 4,35 кг, потребление до 245 Вт. Отдельно модуль стоит около $228. Как и Bambu AMS, QIDI Box работает с одним соплом: цвета меняются последовательно, поэтому это именно многоцветная, а не одновременная многоматериальная печать.

• В комплекте модуля: сам QIDI Box, хаб-разветвитель, 5 PTFE-трубок, кабели питания и сигнала, направляющие трубок, десикант (влагопоглотитель) и две краткие инструкции — для Q2 и для Plus4.
• Что важно для Q2C: используйте сигнальный хаб-кабель версии Q2 (кабель для Plus4 другой и не подходит — сам блок при этом универсален).
• Что не понадобится: идущий в комплекте апгрейд экструдера для Plus4 — на Q2/Q2C он не нужен и не совместим, просто отложите его.
• Катушки: ширина 50–72 мм, диаметр 195–202 мм. Картонные катушки использовать нельзя — они пылят и создают лишнее трение.

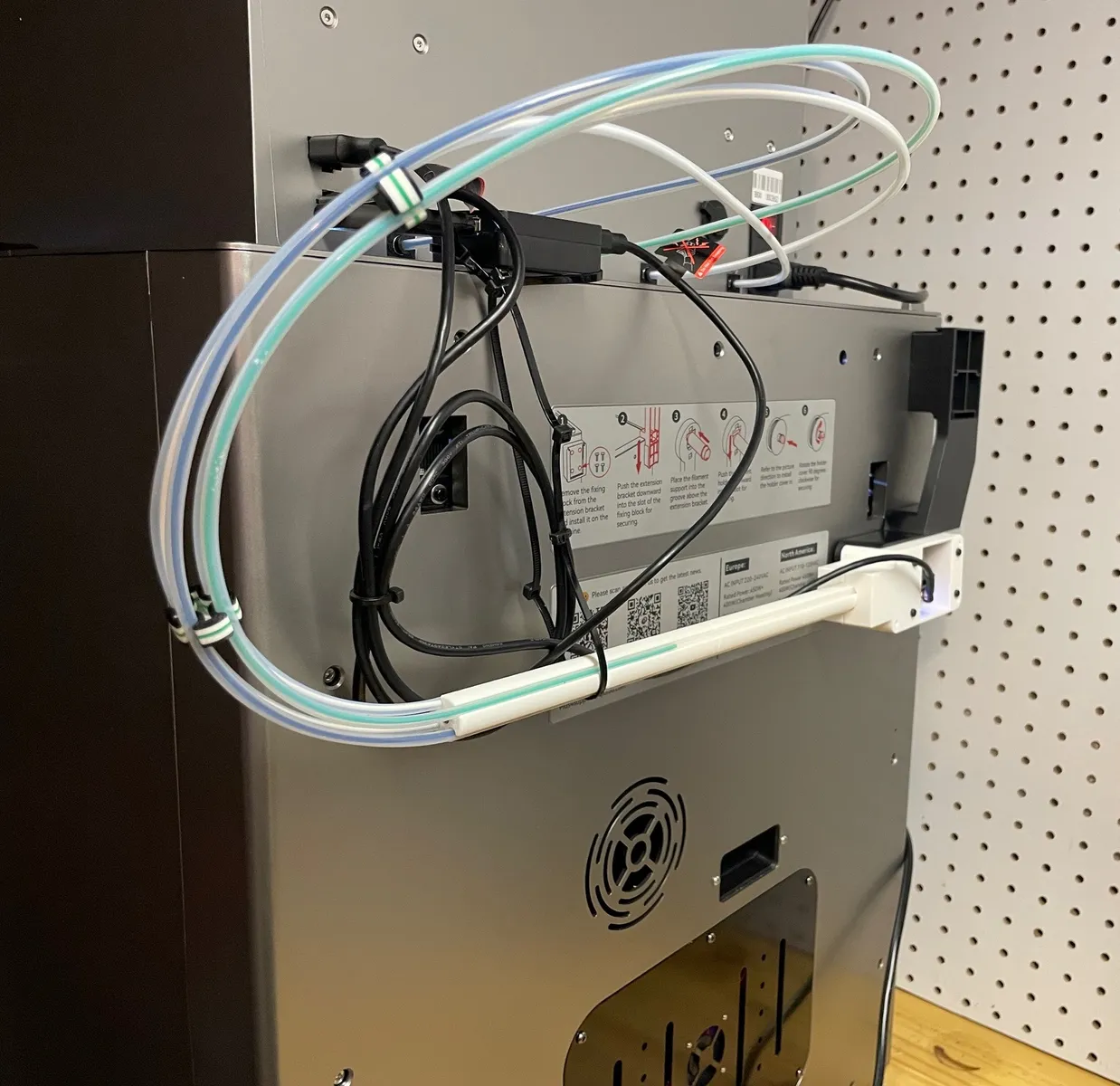

Подключение QIDI Box к Q2C: по шагам

Загрузка филамента и NFC

Чтобы заправить филамент, вставьте кончик на пару сантиметров в порт перед катушкой — модуль сам «затянет» пластик; звук при этом напоминает щелчки вагончика на американских горках, это нормально. Выгрузка делается только с экрана принтера: филамент зажат в шестернях, рукой его не вытянуть. Фирменные катушки QIDI с NFC-метками распознаются автоматически — тип, цвет и профиль подтягиваются сами. Для стороннего пластика тип и цвет вводятся на экране вручную, а затем синхронизируются со слайсером. Какой пластик подойдёт для многоцветной печати — в нашем гайде по выбору филамента.

Настройка печати в QIDI Studio и промывка

Печать готовят в QIDI Studio — он построен на базе Bambu Studio, поэтому логика та же: назначаете цвета участкам модели, включаете башню очистки (prime tower), отправляете задание. Профили из коробки вполне рабочие. Управлять принтером удобно и через веб-интерфейс Fluidd (Q2C работает на Klipper) — обозреватели отмечают, что он стабильнее фирменного мобильного приложения. Один нюанс: список филаментов на экране принтера и в слайсере должен совпадать, иначе печать не стартует.

При каждой смене цвета часть старого филамента остаётся в сопле, и новый выталкивает его наружу — это промывка (purge). Слишком маленький объём даёт грязный, «замешанный» цвет; слишком большой — лишние отходы и время. QIDI Studio считает объём промывки автоматически по паре «из какого — в какой»: чем сильнее контраст, тем больше промывка, а переход тёмный → светлый (чёрный в белый) требует в разы больше, чем светлый в тёмный. На сопле 0,2 мм смена особенно медленная из-за лимита объёмной скорости. Если цвета всё равно смешиваются, увеличьте множитель (Multiplier) промывки.

• Промывать в поддержки (включено по умолчанию) — переходные цвета уходят в поддержки, которые вы всё равно удалите. Хорошо экономит на моделях с большими поддержками.
• Промывать в заполнение — переходы прячутся внутри детали, снаружи не видно. Не включайте для прозрачного пластика — смешанный цвет будет просвечивать.
• Промывать в объект — назначаете деталь-приёмник (например, внутренние шестерни или болты), в неё уходят переходы. Нужно 2+ объекта на столе.
• Все три режима работают только при включённой башне очистки (prime tower).

Сушка филамента — главный козырь QIDI Box

Сильная сторона модуля — активная сушка до 65 °C прямо во время печати: у Bambu AMS такого нет, а для нейлона, PC и PETG это ощутимо улучшает результат. Перед сушкой выгрузите весь филамент (кнопка выгрузки на экране) — старт загорится, когда слоты пусты; затем закройте верхнюю крышку. Поддон вращается каждые 5 минут для равномерного прогрева, а при нагреве выше 35 °C включается вентилятор, чтобы PLA не размягчился. Раз в час-два открывайте заднее отверстие, чтобы выпустить влагу, и закройте его к концу цикла. Подробнее про признаки сырого пластика и режимы — в отдельном гайде как сушить пластик.

Честно о проблемах: трение и засоры

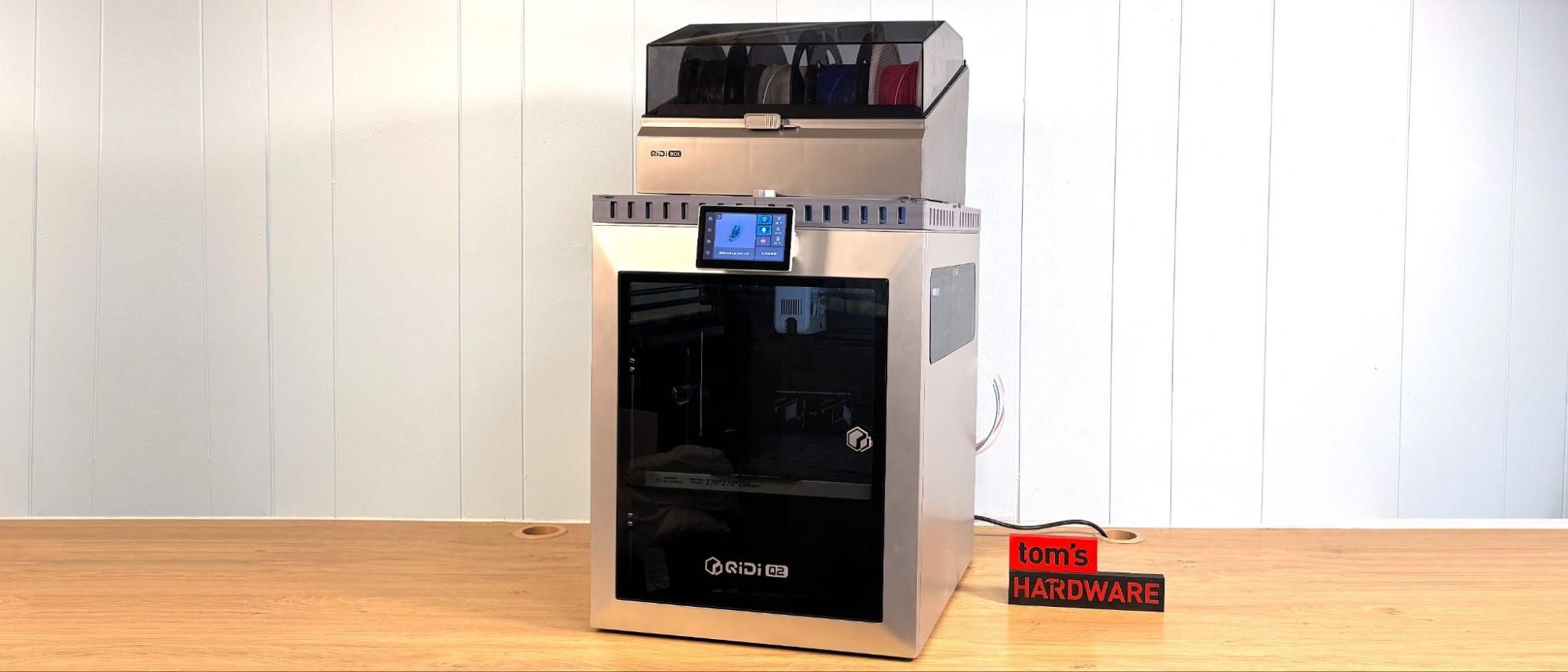

Главная беда ранних QIDI Box — трение в тракте подачи. В тесте Tom's Hardware на связке Q2 + Box хаб оказался слишком тугим, а изгиб боуден-трубки почти на 90° перед экструдером стал второй точкой сопротивления: в одноцвете филамент шёл, а четыре цвета постоянно застревали, и ни одна многоцветная печать не завершилась — вердикт был «отличная сушилка, но пока не более». QIDI ответила, что это ранний экземпляр, и выпустила обновлённую версию с улучшенными входными направляющими и буфером. У реальных владельцев (например, в разборе на 3DToday) случались обломы филамента в PTFE-трубке и замятия в подающей головке; ремонтопригодность низкая — чистка головы требует полного разбора корпуса.

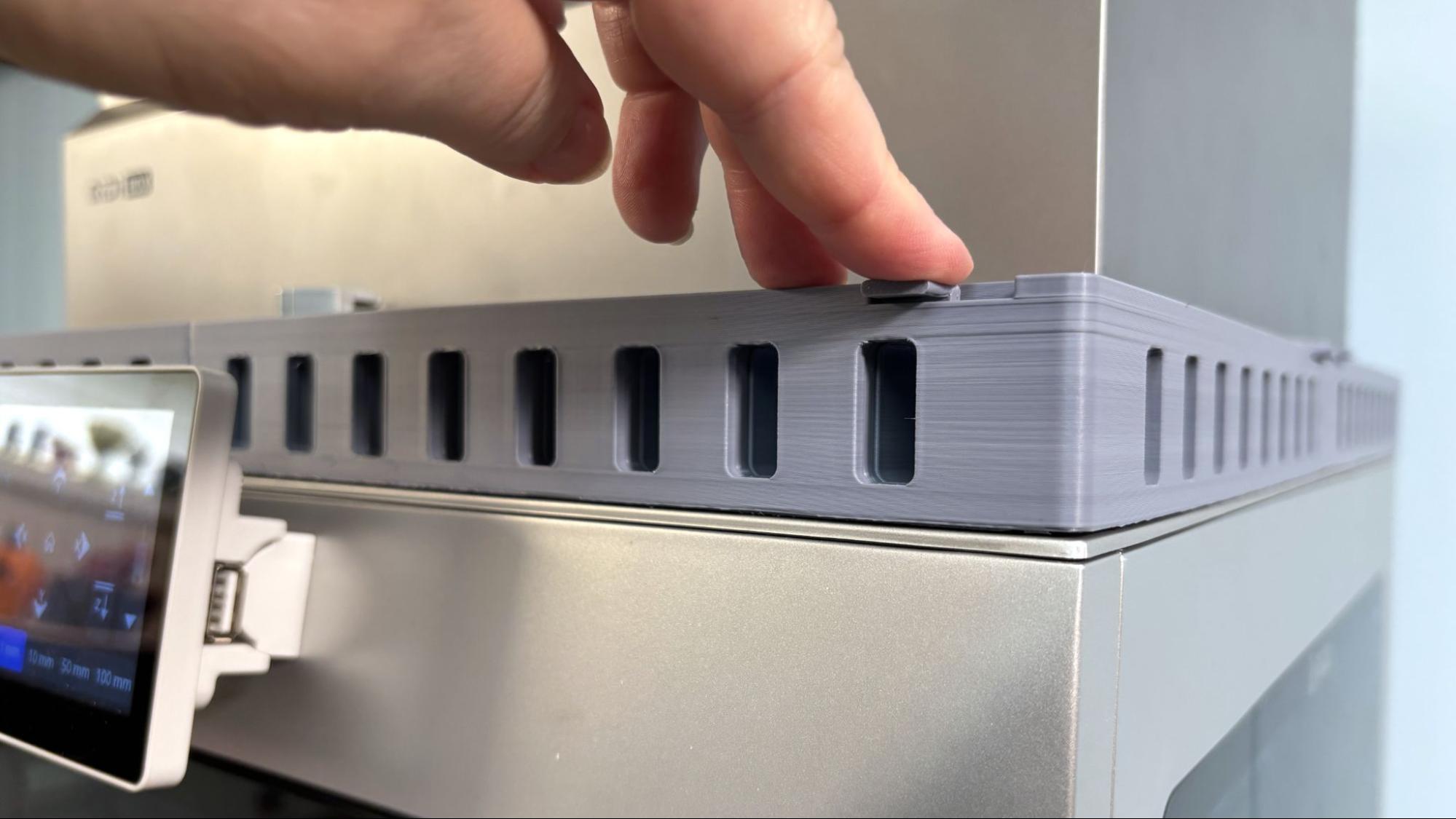

• Напечатайте райзер крышки — он приподнимает модуль и смягчает изгиб боуден-трубки в экструдер (файлы есть в вики QIDI).
• Поставьте направляющие на входные порты. Проверенные моды — Qidi Box jam resistant filament guide (опоры трубок + новый корпус хаба) и QIDI BOX PTFE Filament Saver.
• Следите за PTFE-трубками. Даже небольшое повреждение увеличивает трение — по рекомендации по обслуживанию меняйте трубки при устойчивом сопротивлении, особенно после абразивных филаментов с CF/GF.
• Гибкий пластик — с оговоркой. Через QIDI Box проходит только TPU твёрдостью от 64D; мягкий флекс подавайте напрямую (см. гайд по TPU на QIDI).
• Проверьте версию модуля и прошивку. Обновлённый QIDI Box с улучшенным трактом ведёт себя заметно лучше ранних партий.

Коды ошибок QIDI Box (QDE)

Результаты и что печатать

Лучше всего для многоцветной печати подходит PLA: он стабилен, легко промывается и прощает мелкие огрехи подачи. PETG тоже идёт, но требует чуть больше промывки. От мягкого TPU через модуль лучше отказаться. Если появляются засоры или паутинка — смотрите разборы засора сопла и паутинки и волосков. Для многоцветного ABS/ASA лучше подойдёт старший QIDI Q2 с активным подогревом камеры до 65 °C — на открытой камере Q2C крупные детали из этих пластиков может повести.
