Проблемы Elegoo Mars 5 Ultra: 26 отказов и как их лечить

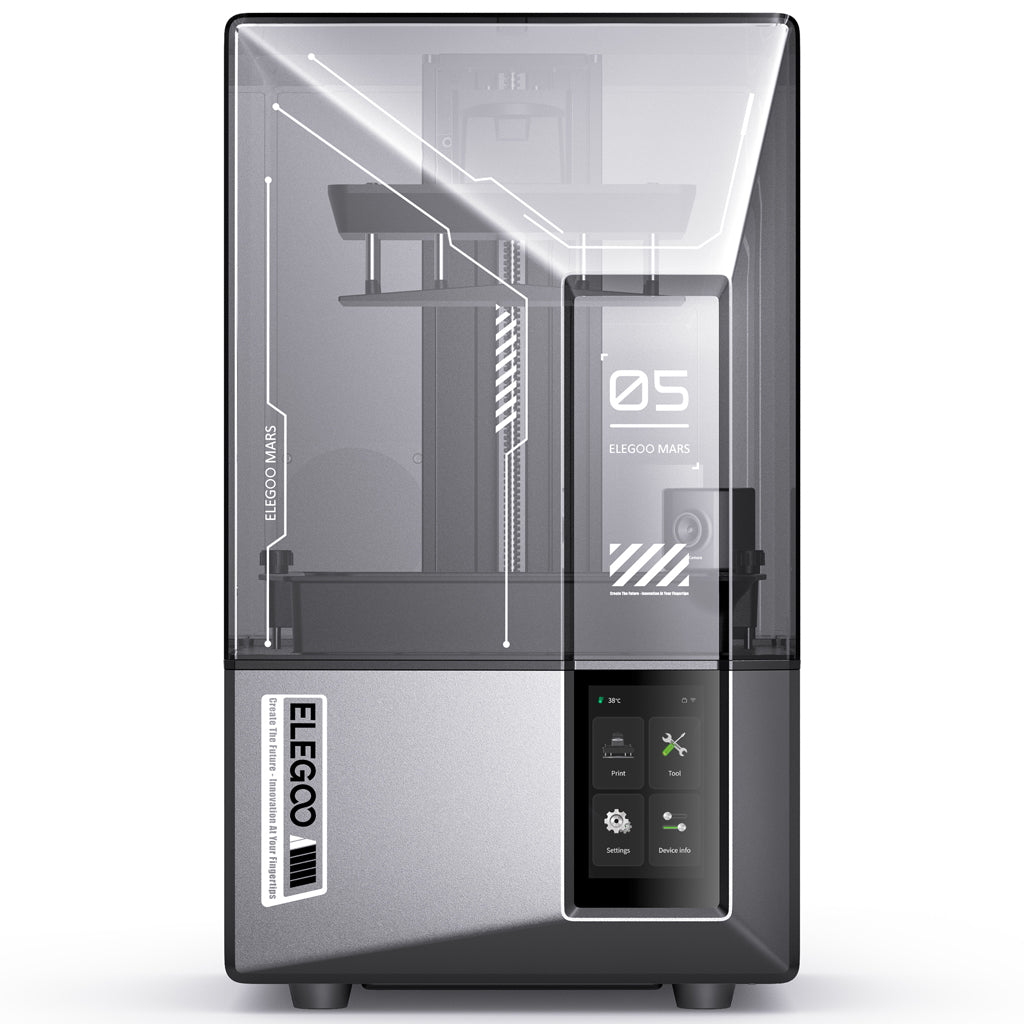

Elegoo Mars 5 Ultra — фотополимерный принтер с рабочей зоной 153×78×165 мм, экраном 7 дюймов 9K (8520×4320, пиксель 18 мкм) и наклонной ванной, которая отрывает слой под углом и сокращает время печати примерно на 30 % против обычного вертикального подъёма. Именно эта механика, автоматический поиск нуля по Z и Wi-Fi с камерой дают модели её сильные стороны — и они же порождают отказы, которых нет ни у базового Mars 5, ни у принтеров прошлого поколения. Ниже — 26 проблем, характерных именно для Mars 5 Ultra, с причинами и пошаговыми решениями.

Коротко: что ломается на Mars 5 Ultra чаще всего

Разброс по партиям у этой модели большой: у одних владельцев принтер отрабатывает сотни платформ без единого замечания, у других начинает капризничать на второй бутылке фотополимера. Чтобы не читать всё подряд, найдите свой симптом в списке и переходите к нужному разделу.

• Печать не прилипает к платформе или остаётся на плёнке — холодный фотополимер, заводские плёнки, перекос платформы, сила отрыва у переднего края.
• Сообщения самопроверки — «Automatic leveling failed», «Foreign matter detected», ошибка механического датчика, ошибка мотора оси X.
• Принтер завис на логотипе ELEGOO или не отверждает фотополимер — ветка прошивок и ревизия материнской платы.
• Механика — дёрганая ось Z, платформа осталась в ванне, отказ концевика, застрявший наклонный узел, стук и полосы на моделях.
• Экран — трещины защитного стекла, фотополимер под матрицей, ошибка связи с ЖК-экраном.
• Сеть и программы — слайсеры не находят принтер, зависшее обновление, ограничения камеры и формата файлов.

1. Холодный фотополимер: стук, «перетягивание каната» и провалы

Самая частая причина провалов на этой модели вообще не в электронике. Встроенного подогрева ванны у Mars 5 Ultra нет, а официальные рекомендации Elegoo называют рабочим диапазоном 25–30 °C. При 17–18 °C в помещении фотополимер густеет, адгезия к плёнке резко растёт, и наклонный механизм начинает буквально перетягивать канат с платформой: на первых слоях слышны глухие удары, затем свистящий призвук, а печать остаётся на дне ванны.

1. Измерьте температуру не в комнате, а в ванне: на экране принтера показана температура фотополимера, а термометр внешнего нагревателя показывает воздух, и расходятся они заметно.
2. Прогрейте фотополимер до 25–30 °C: компактный нагреватель Elegoo, грелка на корпус ванны или тёплая коробка вокруг принтера.
3. Перед печатью перемешайте фотополимер силиконовой лопаткой — у дна остаётся более холодный и густой слой.
4. Если греть нечем, поднимите выдержку базовых слоёв на 20–30 % и снизьте скорость подъёма: это компенсирует вязкость, но время печати вырастет.
5. Не путайте стук отрыва с поломкой: при большой площади базовых слоёв щелчок нормален. Тревожный признак — удар, после которого платформа продавливает ванну вниз (см. раздел 10).

2. Первая печать «в никуда»: заводские плёнки и настройки по умолчанию

Классика первого дня: два часа печати, а на платформе только мокрый фотополимер. У Mars 5 Ultra транспортировочные плёнки наклеены и на защитное стекло экрана, и на платформу, и вторую снимают далеко не все. Второй по частоте виновник — заводской профиль: выдержка по умолчанию рассчитана на идеальные условия и конкретную бутылку, а не на вашу.

1. Снимите все заводские плёнки, включая ту, что на рабочей поверхности платформы.
2. Слейте фотополимер через фильтр и убедитесь, что дно ванны чистое, без отвердевших кусков.
3. Запустите очистку ванны: на дне должен получиться ровный «блин» отвердевшего фотополимера. Нет «блина» — проблема в засветке, а не в настройках.
4. Во время печати посмотрите на боковые и задние вентиляционные щели: там должен пробиваться фиолетовый свет.
5. Откалибруйте выдержку тестом Cones of Calibration или матрицей Validation Matrix. Ориентир владельцев на Elegoo ABS-like 3.0 при слое 0,05 мм: выдержка 2,15–3 с, базовые слои 26,5–38 с.

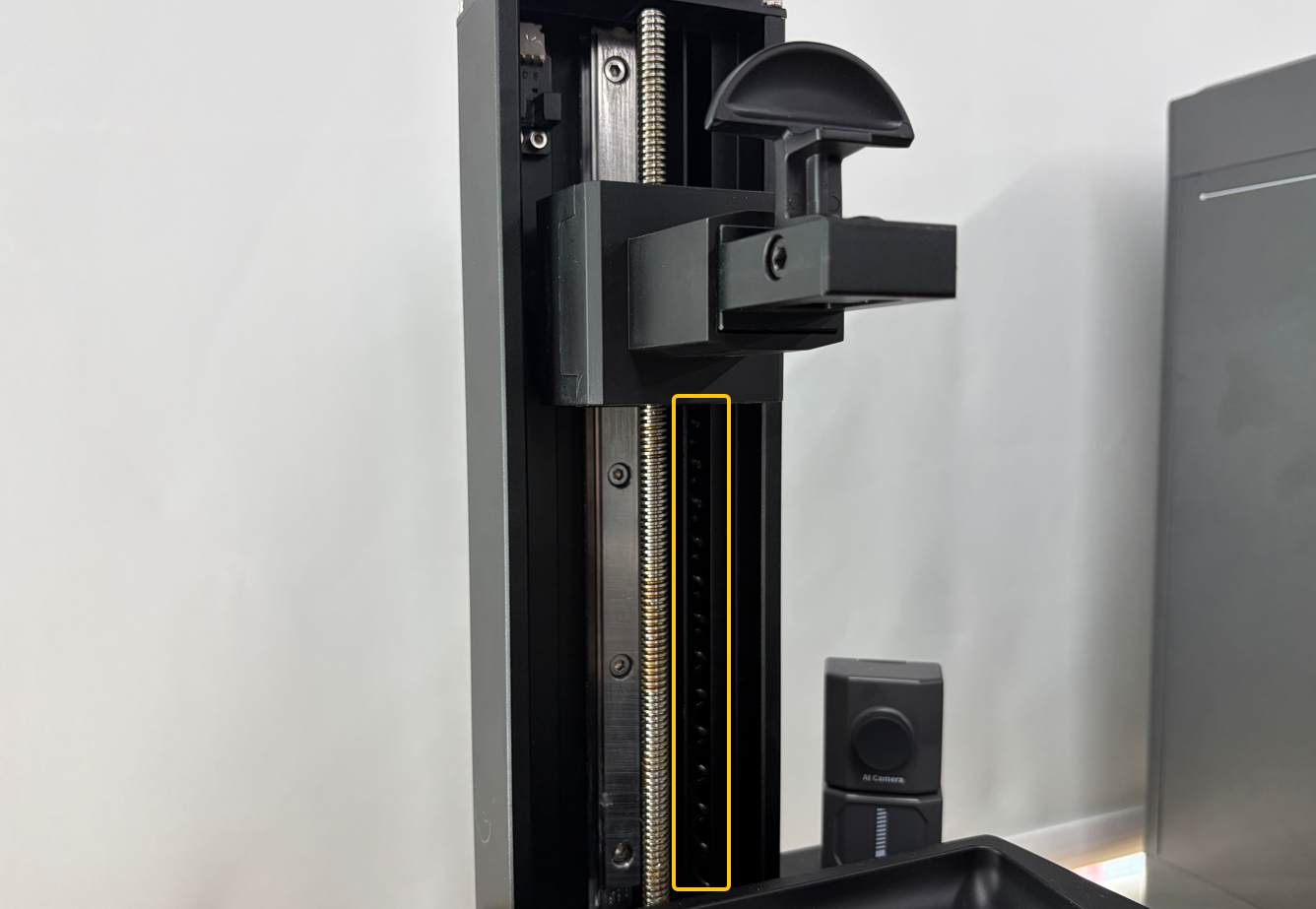

3. «Automatic leveling failed» — чаще всего виноват пружинный шлейф

Ноль по Z на Mars 5 Ultra ищет механический датчик касания, а сигнал от него идёт по пружинному шлейфу вдоль оси Z. Узел живой, подвижный — и уязвимый. Ошибка «Automatic leveling failed» («сбой автоматического выравнивания») редко приходит одна: обычно она идёт вспышками — неделю всё печатается, потом валится через раз. У владельцев она вылезала и на пятой печати нового принтера.

1. Поставьте принтер на жёсткую ровную поверхность подальше от вытяжки, стиральной машины и других принтеров. Elegoo в своей инструкции прямо предлагает для проверки поставить аппарат на пол.
2. Снимите и заново установите платформу: замок должен закрыться до конца, крепёжные винты — быть затянуты.
3. Слейте фотополимер через фильтр и соскребите наплывы с рабочей поверхности платформы.

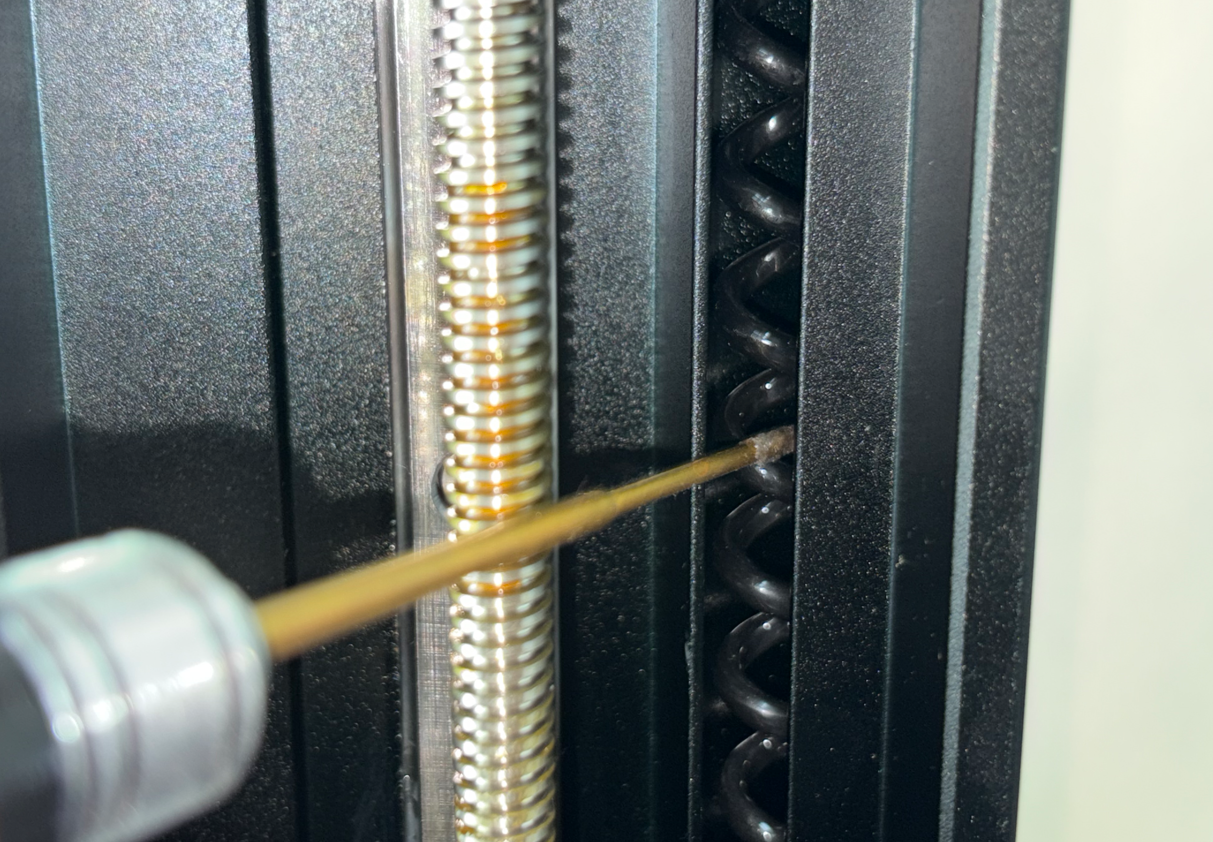

4. Обесточьте принтер, снимите заднюю крышку и расправьте пружинный шлейф так, чтобы витки не перехлёстывались и не тёрлись о детали. Осмотрите провода: у одного из владельцев в шлейфе оказался оборван красный провод.
5. Если ошибка осталась, скопируйте в корень флешки служебный файл Exporting.gcode от Elegoo и «напечатайте» его: принтер создаст файл 100MachineParams.gcode. Отправьте его в поддержку вместе с типом и вязкостью вашего фотополимера — по нему проверяют пороги срабатывания датчика.

4. «Foreign matter detected» на идеально чистой ванне

Сообщение «Foreign matter detected» («обнаружен посторонний предмет») приходит от того же механического датчика, что отвечает за выравнивание и за уровень фотополимера. Поэтому оно срабатывает не только на реальный мусор: официальный разбор Elegoo перечисляет девять причин, и половина из них к мусору отношения не имеет.

1. Слейте фотополимер через фильтр, промойте ванну и прогоните очистку ванны — снимите получившийся «блин».
2. Проверьте плёнку на просвет и рукой в перчатке: вмятины и бугры дают ложные срабатывания.
3. Снимите платформу, зачистите наплывы и заусенцы, поставьте обратно и закройте замок до конца.
4. Прогрейте фотополимер: слишком вязкий даёт ложное срабатывание — это прямо написано в разборе Elegoo.
5. Не оставляйте принтер под прямым солнцем со снятой крышкой: свет полимеризует фотополимер в ванне, и датчик ловит уже настоящие остатки.
6. Если стоит гибкая магнитная пластина — сначала правильно задайте нулевую точку служебным файлом (раздел 11); после ручного выравнивания предупреждение можно закрывать и печатать.

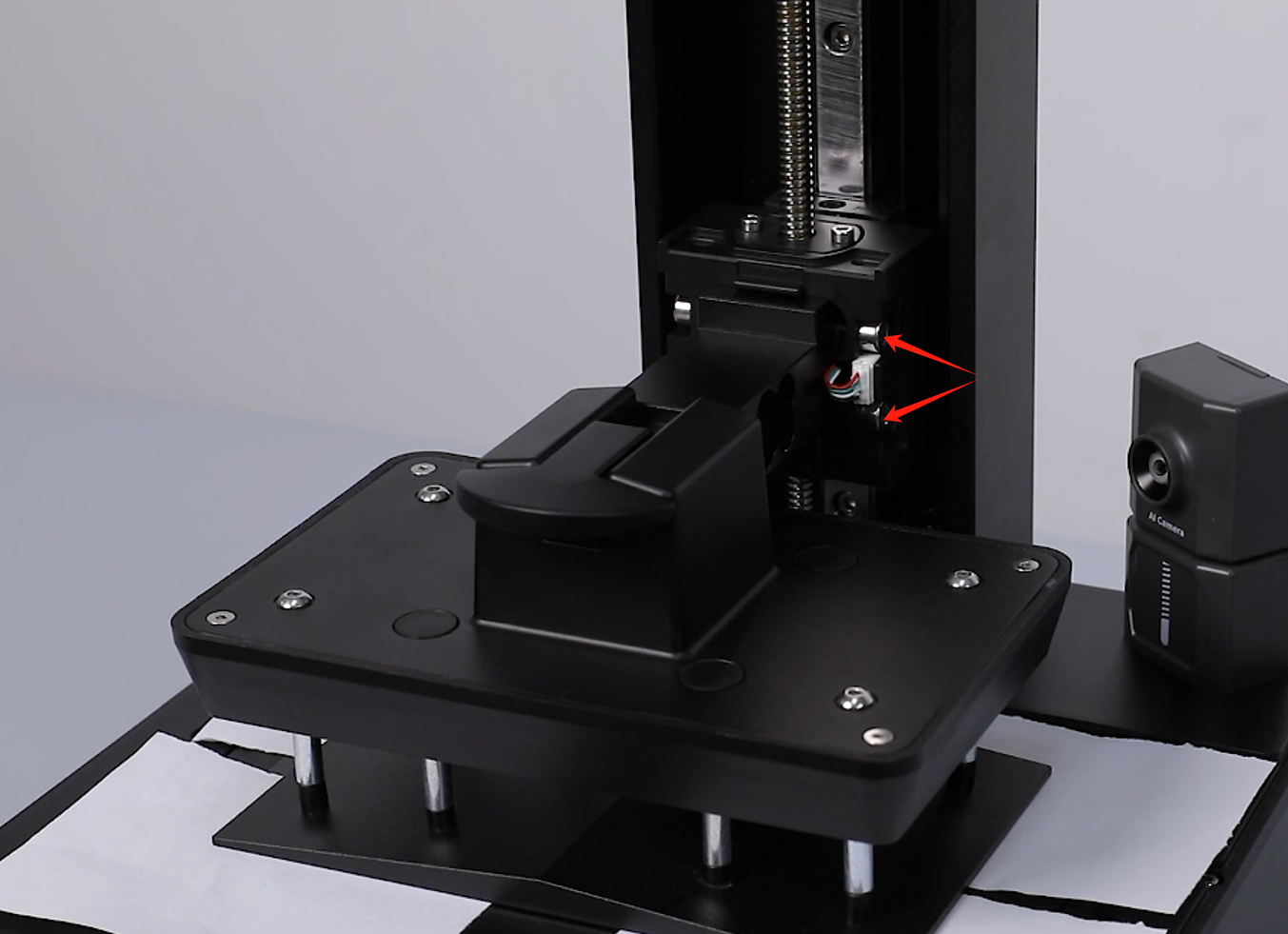

5. Винты платформы ничего не регулируют: винты затянуты на заводе до упора

Один угол платформы (чаще передний правый) не прижимает бумагу вообще, а вращение регулировочных винтов не меняет ничего — ни в плюс, ни в минус. Причина не в кривой платформе: у части партий винты затянуты на заводе до упора в стойки, пружины при этом не поджаты, и регулировка физически не работает. Замена платформы на новую проблему не решает — владельцы проверяли.

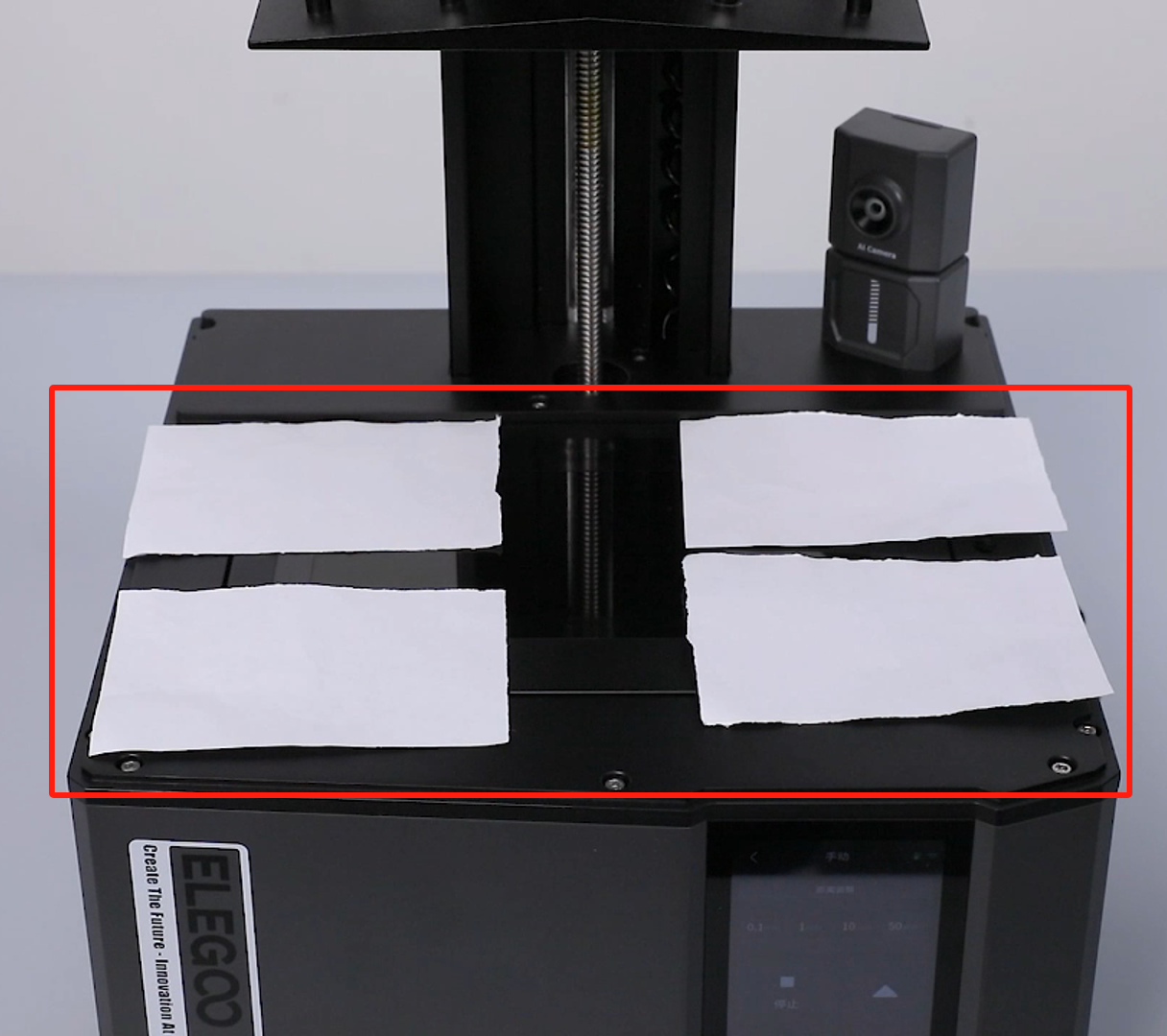

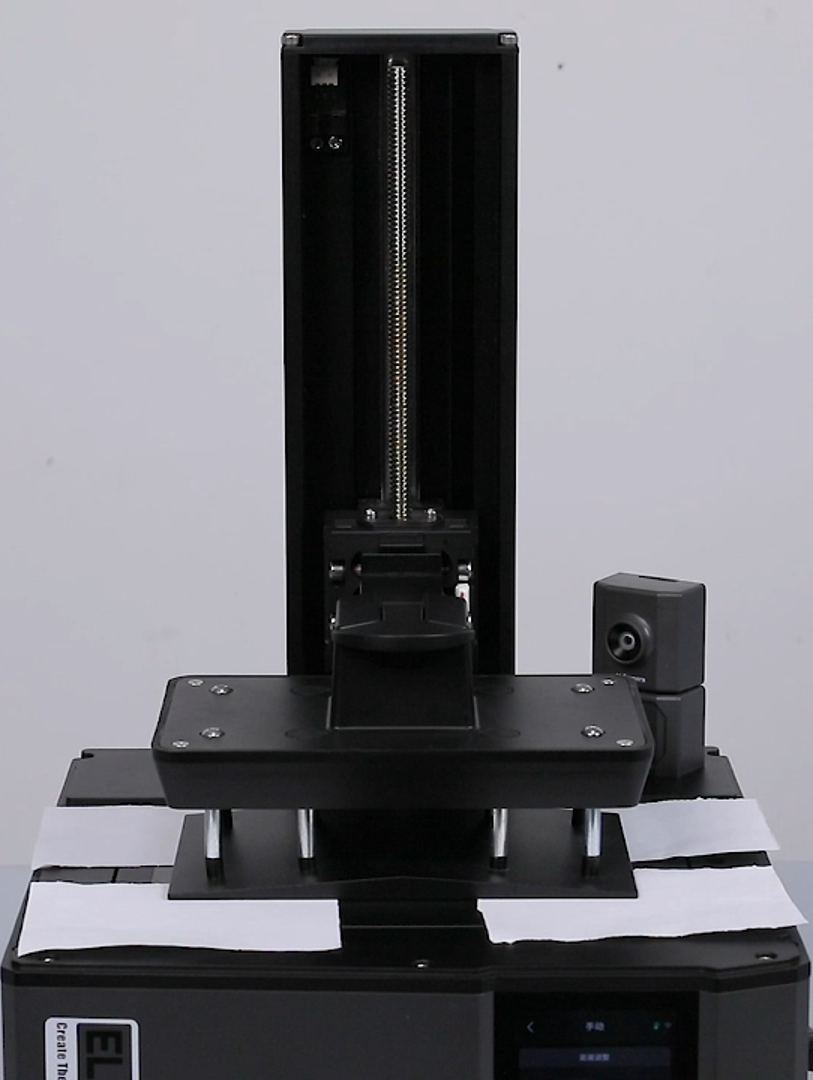

1. Проверьте перекос по официальной методике Elegoo: разорвите лист A4 на четыре части, положите по углам ЖК-экрана, поставьте выдержку базовых слоёв 60 или 90 секунд, снимите ванну и запустите печать.
2. Во время засветки первого слоя потяните каждую бумажку. Правильно, когда лист вытаскивается, но обратно уже не заходит. Свободный угол — перекос.
3. Ослабьте винт свободного угла против часовой стрелки ключом 2,5 мм — понемногу. Резко затягивать винты нельзя: платформу можно перекосить окончательно.
4. Если винты уперлись и регулировка не работает, подложите по шайбе под каждый из четырёх винтов платформы. Это приём сообщества, но именно он вернул регулировку десяткам владельцев.

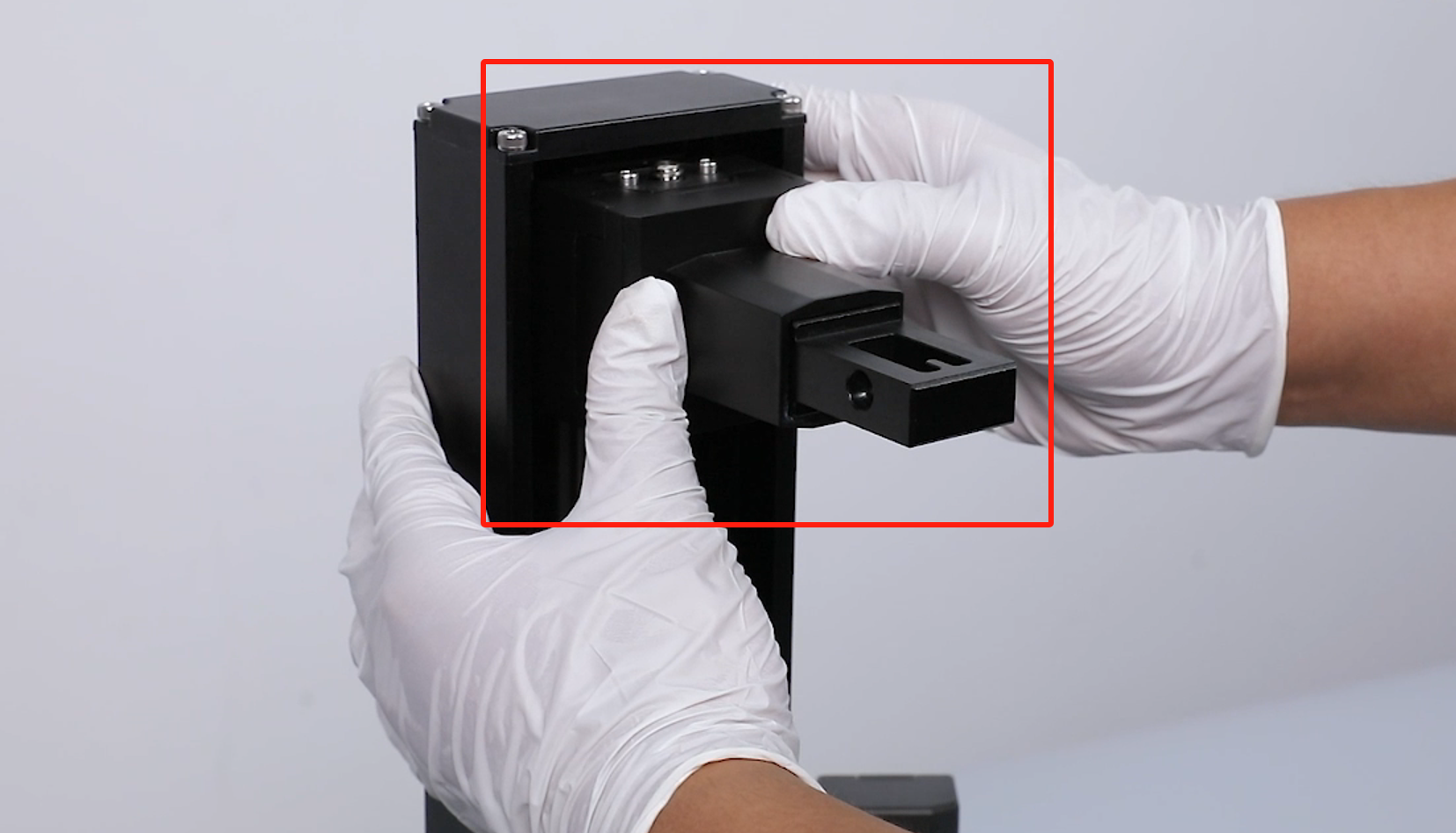

5. Не помогло — шаг 3 официальной инструкции: снять ручку и защитную крышку, прогреть феном 2–3 минуты четыре винта крепления кронштейна (они посажены на резьбовой герметик) и отрегулировать их ключом 4,0 мм.
6. Учтите размер: регулировочные винты платформы — M4×8. Сорванный винт проще заменить сразу, чем мучиться с ним при каждой калибровке.

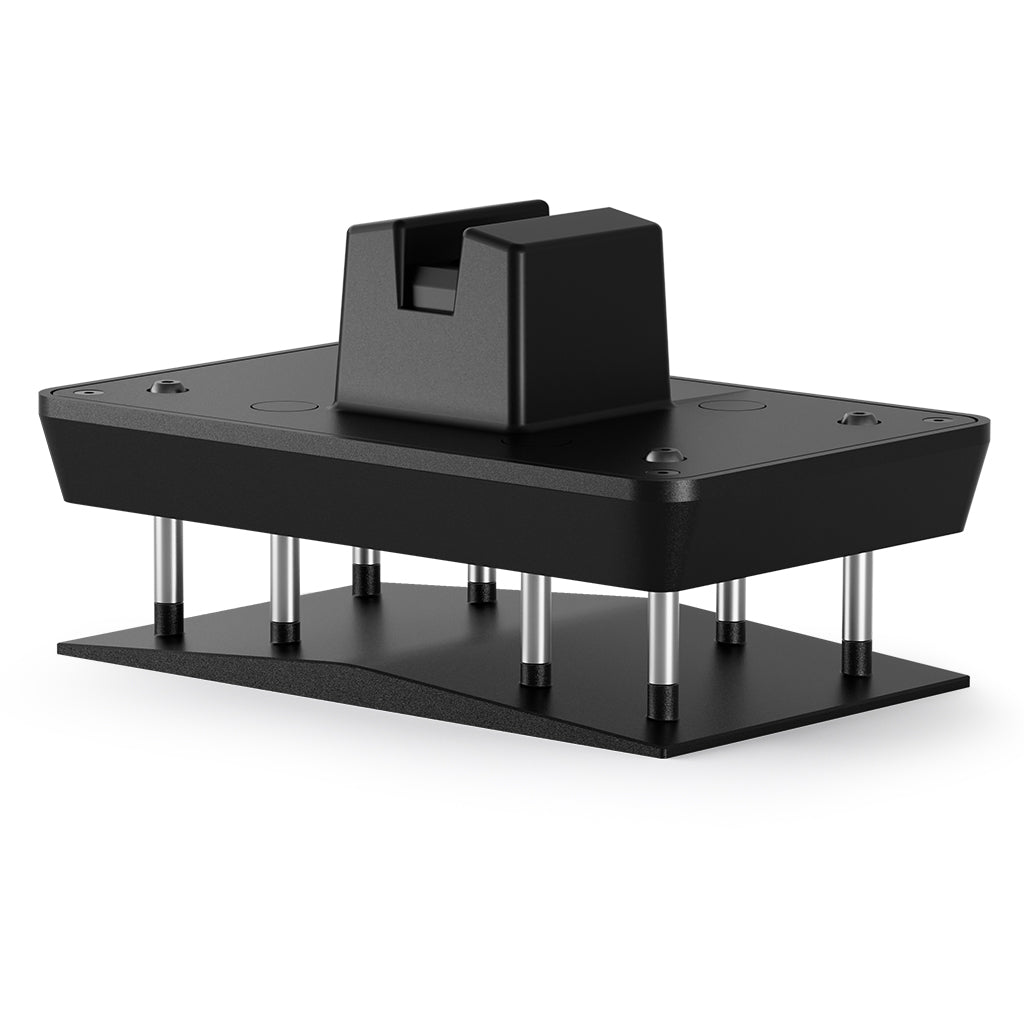

6. Подпружиненная платформа плющит первые слои и врёт по высоте

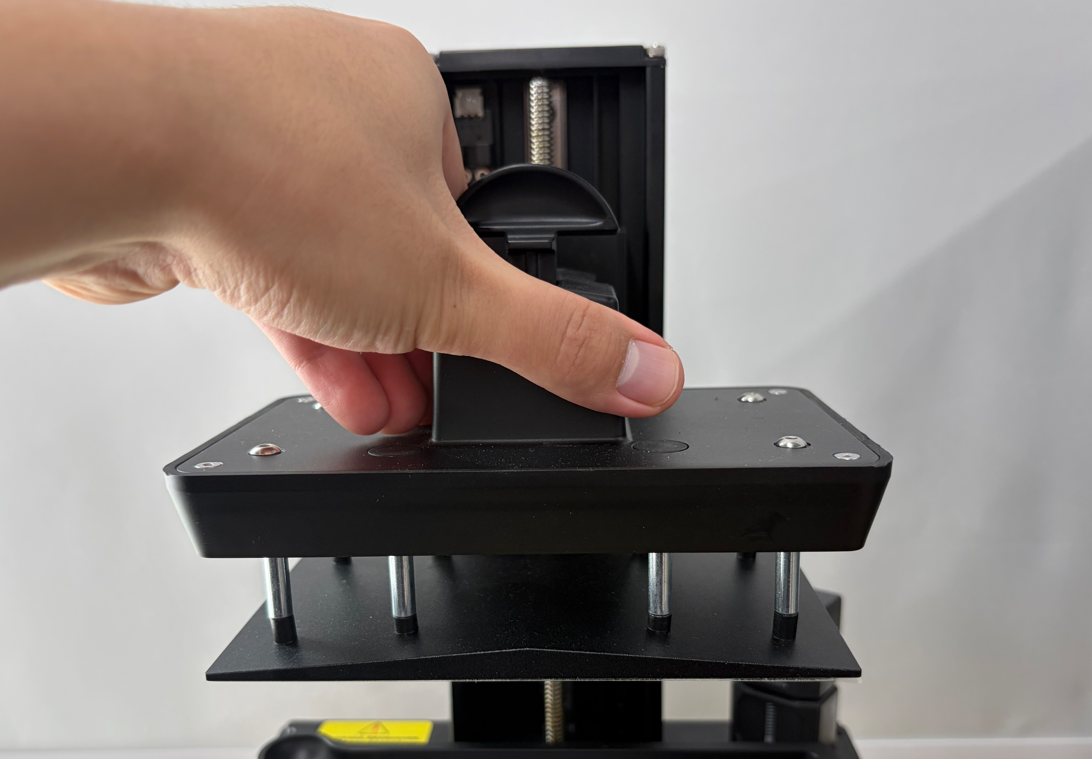

Платформа Mars 5 Ultra сидит на восьми пружинных стойках — иначе датчик касания не смог бы найти ноль. Побочный эффект: после касания пружины разжимаются не мгновенно, и первые слои засвечиваются при неправильном зазоре. Подложка выходит толще расчётной, низ моделей расплывается, а деталь, напечатанная прямо на платформе, не попадает в размер по первым миллиметрам высоты.

1. Увеличьте паузу после опускания (в ChiTuBox это Rest After Retract, в UVTools — Wait time before cure) до 20–40 секунд на первые 10–20 слоёв. Остальные слои печатаются в обычном темпе, общее время растёт незначительно.
2. Критичные размеры не печатайте первыми двумя миллиметрами: реалистичная точность там — около ±0,3 мм. Поднимите модель на поддержках.
3. Если между слоями в начале печати слышен хруст, а подложка приварена к плёнке — снизьте выдержку базовых слоёв на 3–5 секунд.
4. Не пытайтесь «дожать» точность винтами платформы: после определённого момента это уже борьба с пружинами, а не с перекосом.

7. Наклонный отрыв рвёт модели у переднего края платформы

На принтерах с вертикальным подъёмом сила отрыва примерно одинакова по всей площади. При наклонной ванне это не так: передний край платформы проходит больший путь, чем задний, и к вертикальному усилию добавляется боковое по оси X. Отсюда типичная картина — одни и те же модели у задней стенки печатаются нормально, а спереди отрываются от поддержек, ломаются в тонких местах или расслаиваются. Наборы с готовыми поддержками страдают чаще, чем модели, поддержки для которых вы расставили сами: чужие поддержки рассчитывали под другую механику.

1. Крупные и тяжёлые модели ставьте ближе к задней части платформы, мелочь — вперёд.
2. Наклоняйте модели на 30–45° вместо плоской раскладки: площадь слоя падает, вместе с ней и сила отрыва.
3. Выдалбливайте модель и делайте сливные отверстия ближе к платформе — иначе к силе отрыва добавится вакуумный эффект.
4. В ChiTuBox увеличьте диаметр контакта поддержки до 3,5 мм и выше — значений до 6 мм хватает почти для всего и берите средние или мощные поддержки вместо лёгких.
5. Снизьте скорость подъёма и увеличьте высоту подъёма: рывок станет мягче, свежий фотополимер успеет затечь под модель.
6. Отключите скоростной режим печати на самом принтере, если печатаете крупное и тяжёлое.

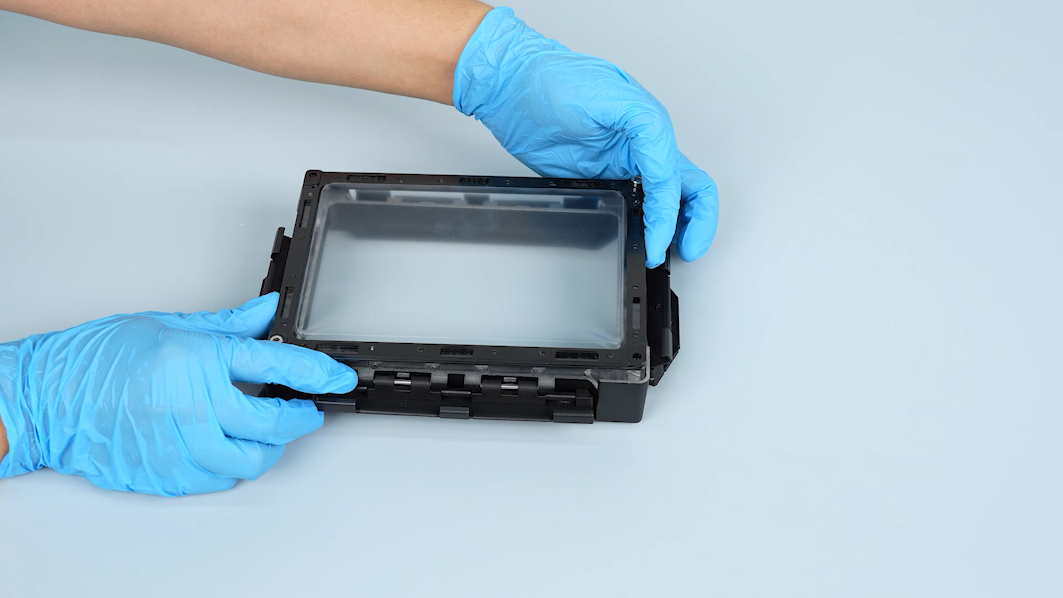

8. Счётчик плёнки требует замены после двух печатей

Принтер сообщает, что плёнку можно использовать не более 6000 раз, и рекомендует замену — а плёнка новая и печатей было две. Пугаться не нужно: счётчик считает слои, а не печати, и после замены плёнки сам не обнуляется. Реальный ресурс у активных владельцев — от 100 тысяч до 690 тысяч слоёв; помутнение обычно начинается примерно со 100 тысяч циклов и само по себе не приговор.

1. После каждой замены плёнки сбрасывайте счётчик вручную на странице самопроверки — иначе предупреждение будет висеть постоянно.
2. Оценивайте плёнку руками: проведите пальцем в перчатке. Вмятины, бугры и потеря натяжения — замена. Лёгкое помутнение при живом натяжении ещё рабочее.
3. Никогда не скребите плёнку инструментом, даже комплектным пластиковым скребком: налипшее снимается циклом очистки ванны.
4. Если ванна обычная (не быстросъёмная), при замене плёнки положите под центр нижней прижимной пластины кусок поролона примерно 40×40×5 мм — он задаёт натяжение, а винты затягивайте крест-накрест.
5. Держите запасную плёнку под рукой: гарантии на неё нет вообще — Elegoo относит её к расходникам.

9. «Слишком много фотополимера» при нормальном уровне в ванне

Уровень фотополимера Mars 5 Ultra определяет не поплавок и не камера, а тензодатчик — по моменту, когда платформа касается поверхности. Тот же датчик обслуживает авто-выравнивание. Отсюда и характерные жалобы: «превышен максимальный уровень» при заливке по метку, ложная нехватка фотополимера или пауза на пару секунд, когда платформа замирает у поверхности и трогается снова.

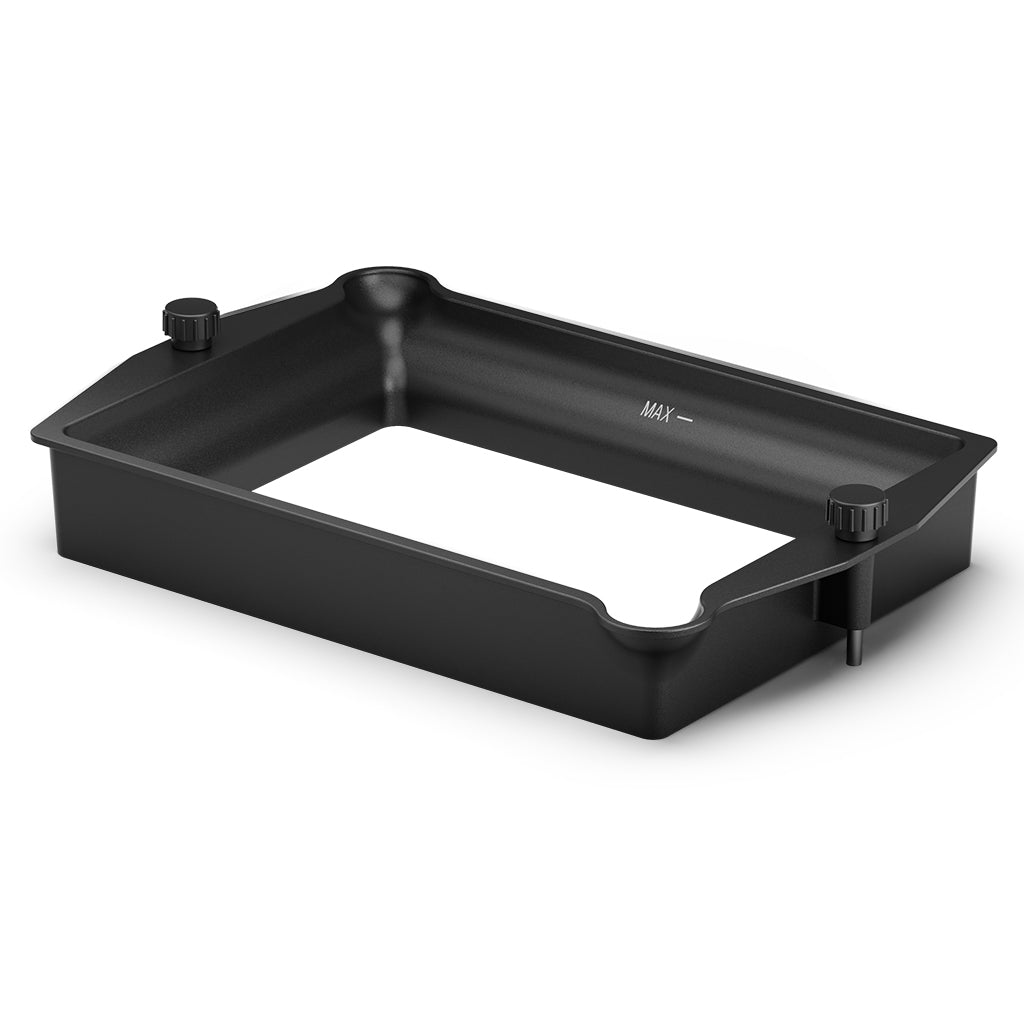

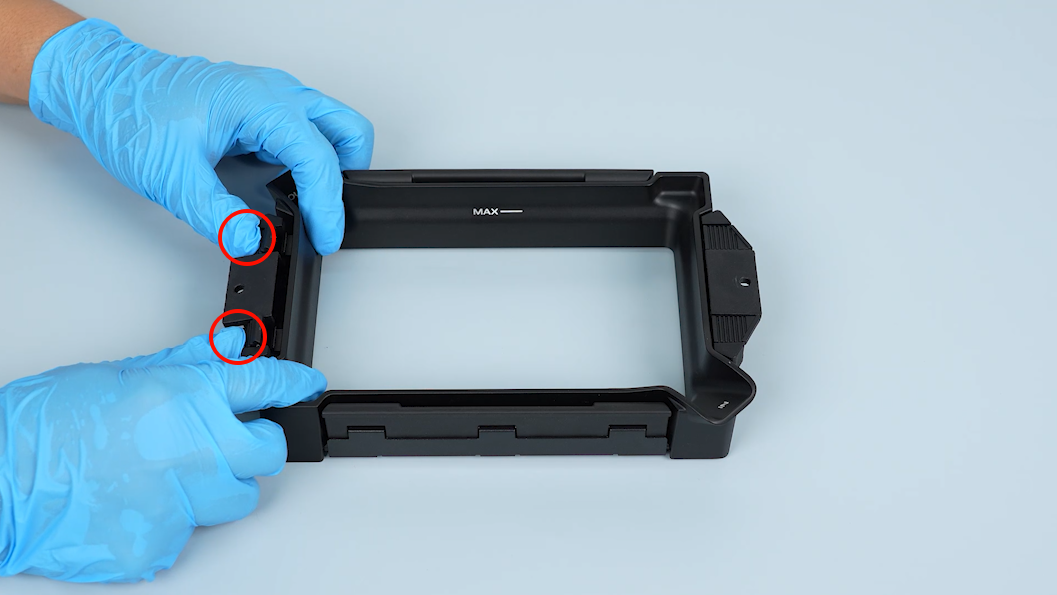

1. Не заливайте выше линии MAX. Для большинства задач хватает половины или двух третей объёма ванны — модель упрётся в габариты рабочей зоны раньше, чем в остаток фотополимера.
2. Прогрейте фотополимер: густой даёт ложные срабатывания на касании.
3. Прогоните самопроверку — разовое сообщение после неё обычно уходит.
4. Если сообщения посыпались сразу после обновления прошивки, сделайте сброс к заводским настройкам: у владельцев это снимало и ложный уровень, и ошибки механического датчика.

10. Платформа продавливает наклонную ванну и бьёт по экрану

Самый неприятный сценарий этой модели. При поиске нуля платформа не останавливается на уровне ванны, а продавливает её вниз — с ударом, вместе с площадкой экрана. Печать заканчивается сообщением о постороннем предмете, а в тяжёлых случаях трескается защитное стекло. У одного из владельцев это началось сразу после установки гибкой пластины и закончилось покупкой сторонних защитных стёкол.

1. Снимите ванну и поставьте заново, когда площадка экрана находится в домашнем положении. Барашки затяните до плотного контакта, но не пережимайте — перетянутая ванна создаёт лишнее напряжение при каждом наклоне.
2. Снимите и правильно закройте замок платформы: незакрытый до конца замок даёт ту же картину.
3. Сбросьте нулевую точку по Z и пройдите ручное выравнивание (раздел 5).
4. Проверьте версию прошивки: при неподходящей принтер считает, что должен опуститься ниже, чем нужно.
5. Если стоит гибкая магнитная пластина — снимите её до восстановления нормальной работы.
6. Осмотрите защитное стекло экрана перед следующей печатью: трещина на стекле выглядит страшно, но матрица под ним часто цела (раздел 19).

11. Гибкая магнитная пластина: нулевую точку Z штатно не задать

Привычная по FDM доработка здесь ломает калибровку. Ноль ищет механический датчик, поля смещения по Z нет ни в Elegoo SatelLite, ни в ChiTuBox, а комплект гибкой пластины добавляет высоту — например, у Wham Bam FBSR это 2,7 мм. В результате авто-выравнивание падает с сообщением о постороннем предмете, а ручное обрывается сразу после касания.

1. Возьмите служебный файл правки нуля под конкретный комплект — для Mars 5 Ultra с Wham Bam его выкладывают на Cults3D.
2. Скопируйте его в корень флешки и «напечатайте» — ровно один раз. Повторный запуск сдвигает ноль ещё раз, и авто-выравнивание перестаёт проходить вовсе.
3. После заливки обязательно пройдите ручное выравнивание, иначе пружины продолжат расплющивать подложку.
4. Если гибкую пластину ставили только ради лёгкого снятия моделей — дешевле снизить выдержку базовых слоёв на 3–5 секунд и настроить подложку в слайсере. Пересвеченные базовые слои и есть главная причина «намертво приваренных» деталей.

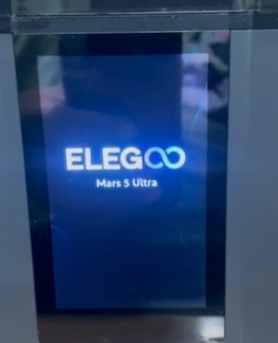

12. Прошивка 1.3.9 вешает принтер на логотипе ELEGOO

С декабря 2025 года владельцы массово жалуются на прошивку 1.03.09 (на экране она отображается как V1.3.9): после обновления принтер включается, показывает заставку ELEGOO и дальше не идёт. У части машин это переходит в бесконечную перезагрузку. Тот же исход зафиксирован после безобидной операции — очистки локальных файлов через ChituManager. Ключ к решению в том, что ветка прошивки зависит от ревизии материнской платы.

1. Отформатируйте флешку в FAT32. Для восстановительной прошивки Elegoo требует объём меньше 16 ГБ — большие флешки часто не читаются на этом этапе.
2. Распакуйте восстановительную прошивку и положите файл ChituUpgrade.bin в корень флешки. Имя файла не менять, в папку не класть.
3. Вставьте флешку и включите принтер — обновление стартует само. Если оно не начинается, дождитесь, пока индикатор флешки перестанет мигать, и нажмите кнопку сброса на плате.
4. После восстановления запросите у поддержки (3dp@elegoo.com) прошивку под свою ревизию платы: у плат ревизии 1.3.0 отдельная ветка. Полностью рабочей для них оказалась версия 1.4.1, которую принтер получает уже по воздуху.
5. Версии для отката, которыми владельцы возвращали принтеры к жизни: 1.2.0, 1.2.3 и 1.3.7. Проверить текущую можно в Device Information.

13. После отката прошивки принтер печатает вхолостую: нет УФ-засветки

Продолжение предыдущей истории: принтер загрузился, ось Z ходит, счётчик слоёв растёт, время идёт — а через полчаса платформа пустая и в ванне ничего не отвердело. При этом тест засветки может проходить нормально. Причин две: прошивка не соответствует ревизии платы либо блок питания не тот.

1. Переверните блок питания и прочитайте шильдик: у Mars 5 Ultra это 24 В 3 А. Блоки станций мойки и досветки серии Mercury выдают 12 В и физически подходят к разъёму — перепутать их проще, чем кажется.
2. Измерьте выход мультиметром. Просадка ниже 24 В — блок под замену. Нет мультиметра — подключите другой блок на 24 В с током не ниже 3 А.

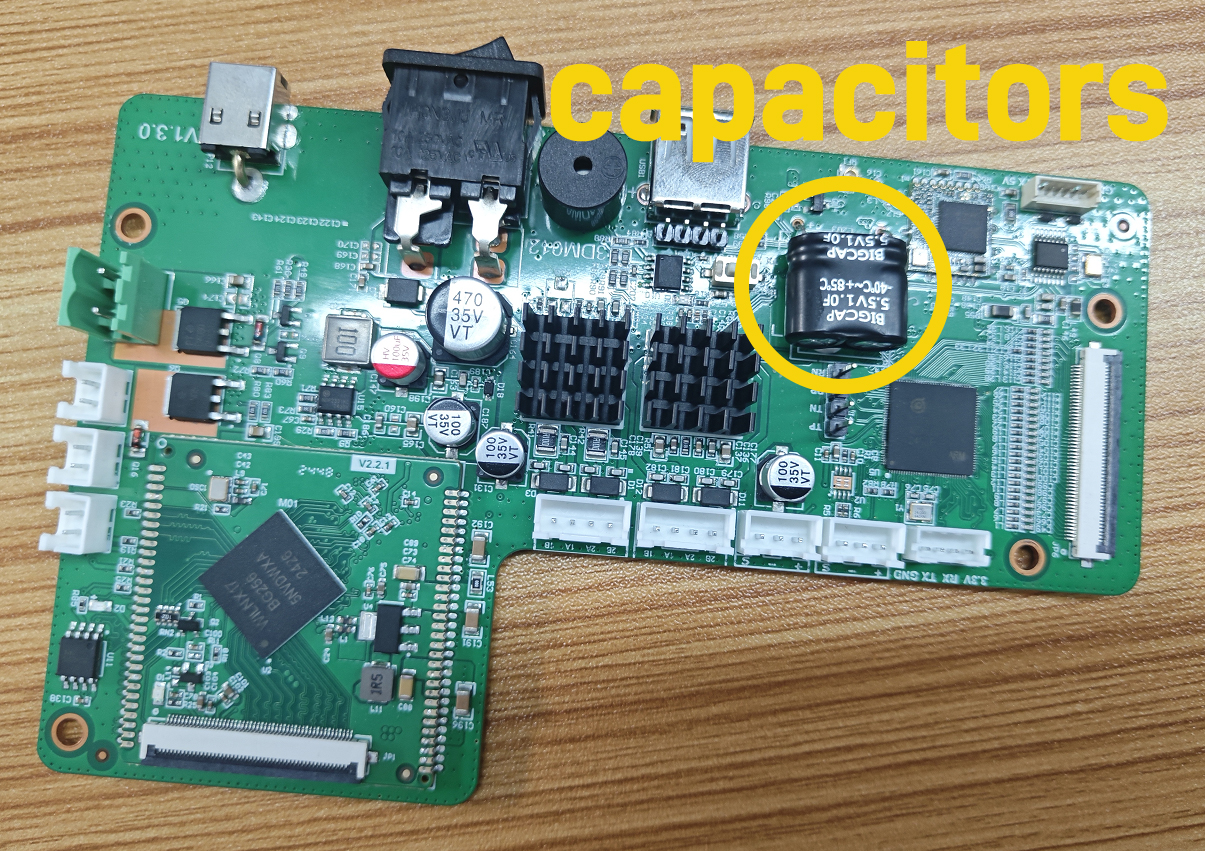

3. Если питание в порядке — ставьте прошивку под свою ревизию платы (см. раздел 12).

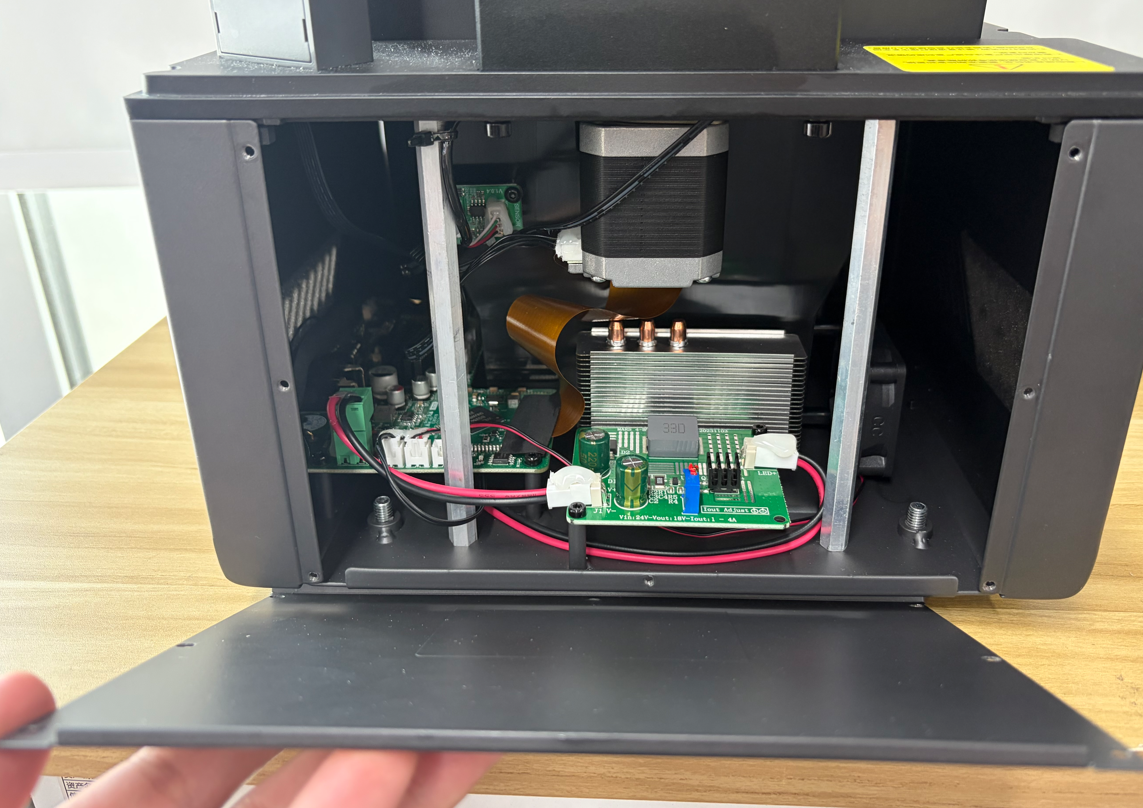

4. Если и на правильной прошивке засветки нет, снимите заднюю крышку (семь винтов ключом 2,0 мм) и осмотрите три разъёма платы постоянного тока: ослабление, потемнение, следы горения. При подгаре печать прекратите, сфотографируйте и напишите в поддержку.
5. Часть разъёмов посажена на термоклей от тряски при перевозке. Если контакт цел — клей не срывать.

14. Обновление по воздуху зависает, принтер уходит в офлайн

Класс отказов, которого нет у базового Mars 5, просто потому что у того нет ни Wi-Fi, ни обновления по воздуху. Симптомы: принтер перестаёт принимать файлы по сети, зависает через время после включения, обрывает печать даже с флешки, камера отваливается, в приложении устройство показано офлайн. Обновление при этом стабильно замирает на середине — у одного из владельцев пять попыток подряд с роутером рядом с принтером.

1. Обновляйтесь локально: возьмите у поддержки прошивку под свою ревизию платы, распакуйте .bin в корень флешки FAT32 и прошейтесь с неё, а не по воздуху.
2. Локальную память чистите с экрана принтера, а не из ChituManager: Print → Local file → долгое нажатие на файл → Select All → Delete. Второй путь — Settings → App Settings → Format the Files → Local Formatting (принтер перезагрузится).
3. Смените флешку на новую от известного производителя — у нескольких владельцев зависания лечились именно этим, а комплектная флешка выходила из строя при первом же подключении к компьютеру.
4. Сброс к заводским настройкам — рабочий вариант, если проблемы начались сразу после обновления.

15. Wi-Fi подключён, а слайсер принтер не находит

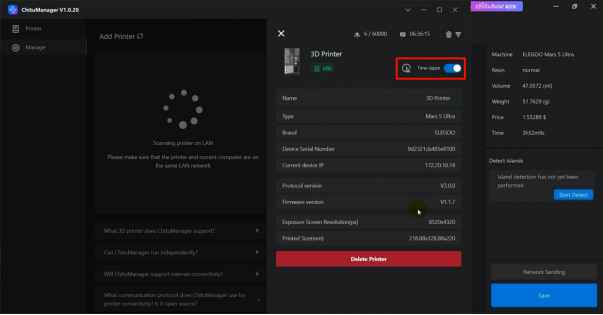

На экране принтера сеть подключена, а ChituManager и Lychee бесконечно крутят поиск при добавлении устройства. Печать остаётся только с флешки. Сетевая часть Mars 5 Ultra завязана на экосистему ChiTuBox, и это же единственный штатный путь к камере.

1. Переименуйте принтер простым латинским именем без спецсимволов — нестандартные символы мешают обнаружению.
2. Проверьте, что компьютер и принтер в одной сети, посмотрите сетевой адрес в Device Info и добавьте устройство в ChituManager вручную по этому адресу.
3. Помните про ограничения экосистемы: Elegoo SatelLite без плагина UVTools сохраняет только файлы .goo, а камера и таймлапс доступны лишь через ChituManager.
4. Если сеть не заводится совсем — печать с флешки полностью функциональна, теряется только удалённый контроль.

16. ИИ-камера видит меньше, чем ожидают покупатели

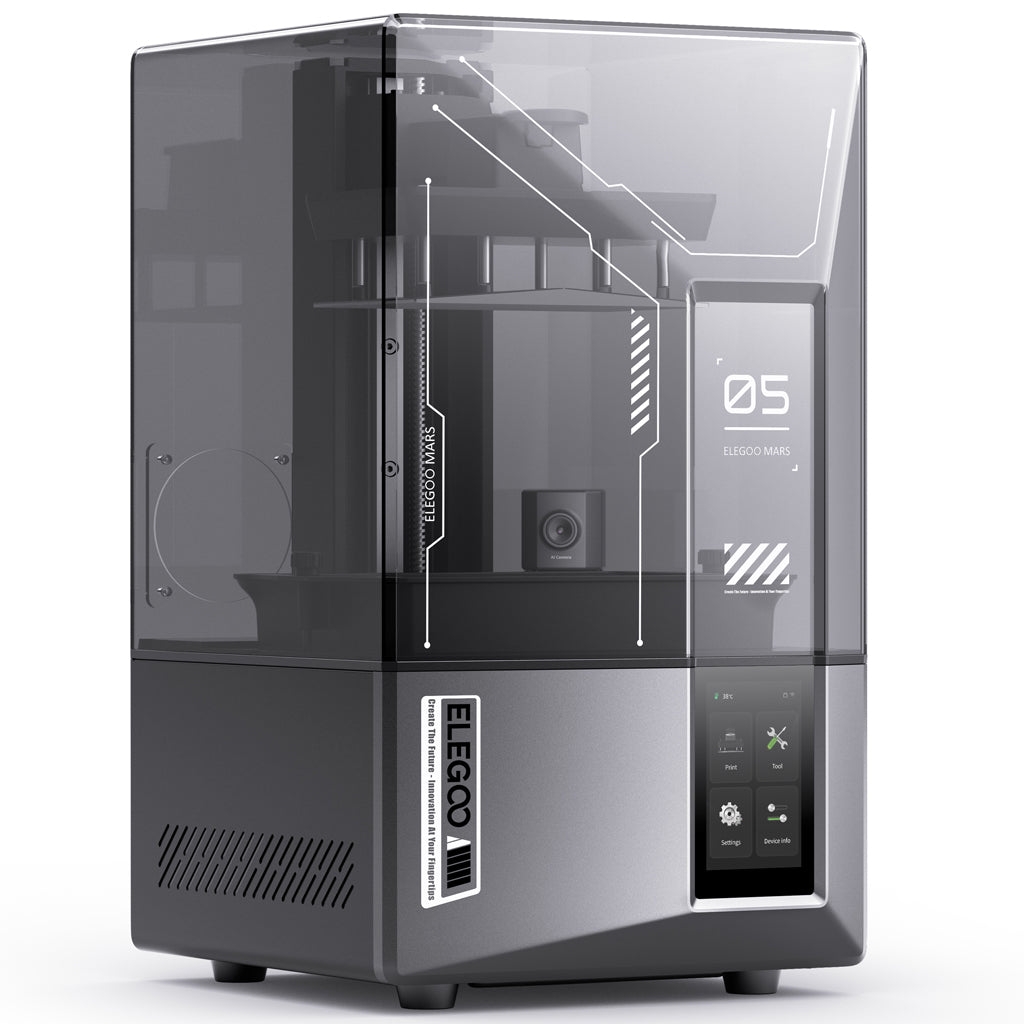

Камера — главное отличие Ultra от базового Mars 5, и с ней связано больше всего завышенных ожиданий. По официальному описанию ИИ умеет ровно две вещи: обнаружение пустой платформы и обнаружение коробления. Elegoo отдельно оговаривает, что результат зависит от условий, моделей и типа фотополимера. Физика добавляет своё: камера 720p стоит в углу корпуса и всю платформу просто не видит — обзорщики отмечают, что провалы печати она пропускала.

1. Относитесь к камере как к видеонаблюдению, а не к страховке: надёжность обеспечивают настройки, поддержки и чистая ванна.
2. Таймлапс включайте до старта печати — потом уже поздно.
3. Ролик пишется только для моделей выше 50 мм. Мелочь снять не получится, это не поломка.
4. Если печать «пропала» из кадра, принтер может остановиться сам — ожидаемое поведение детекции пустой платформы.

17. Комплектная флешка, серая кнопка «Печать» и засветка всего экрана

Флешка читается, файл виден, а кнопка «Печать» не нажимается. Либо принтер вместо модели засвечивает всю площадь экрана и портит печать вместе с фотополимером в ванне. Обе беды — из одной области: файл, формат и носитель.

1. В слайсере выберите официальный профиль Mars 5 Ultra и перенарежьте модель: файл, нарезанный под другую модель, принтер просто не разберёт.
2. Возьмите новую флешку FAT32 объёмом до 32 ГБ. NTFS не поддерживается.
3. Не вставляйте флешку до включения принтера — это первый пункт официального списка причин, по которым Mars 5 Ultra не стартует.
4. Минимизируйте сторонние конвертеры форматов: повреждённый файл выглядит точно так же, как несовместимый.
5. Если засветился весь экран — перенарежьте файл и прогоните тест засветки на самом принтере, чтобы исключить матрицу.

18. «Status of LCD screen connection» и прямоугольник вместо модели

Ошибка «Status of LCD screen connection» («состояние подключения ЖК-экрана») приходит от обязательной самопроверки и вылезает даже на новых принтерах после нескольких печатей. Диагностический признак: тест засветки не показывает ни шахматку, ни текст — либо светит только прямоугольник в центре.

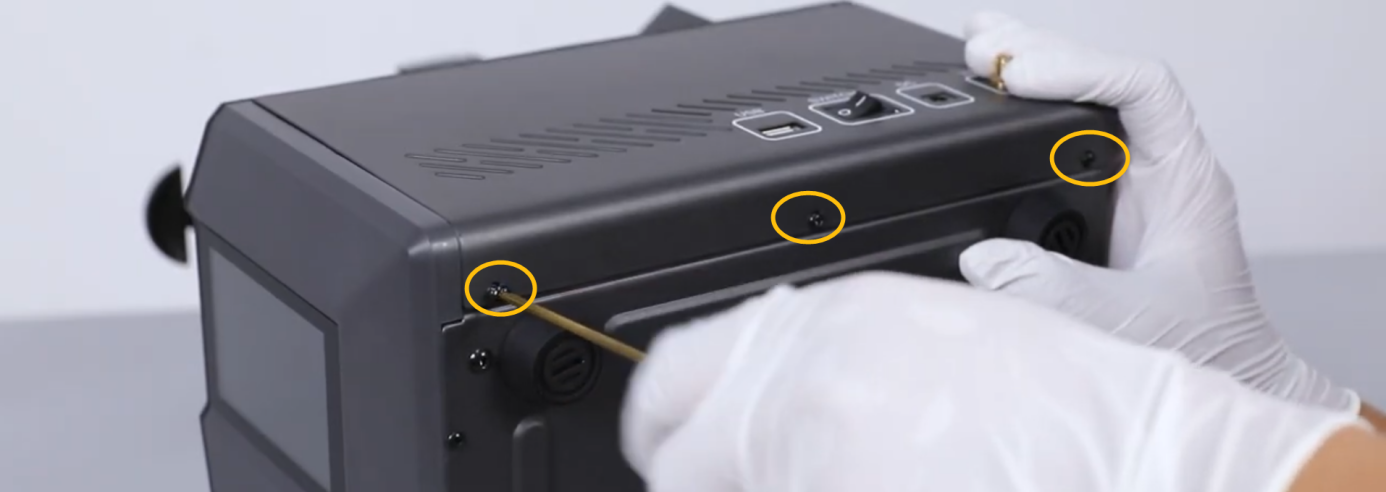

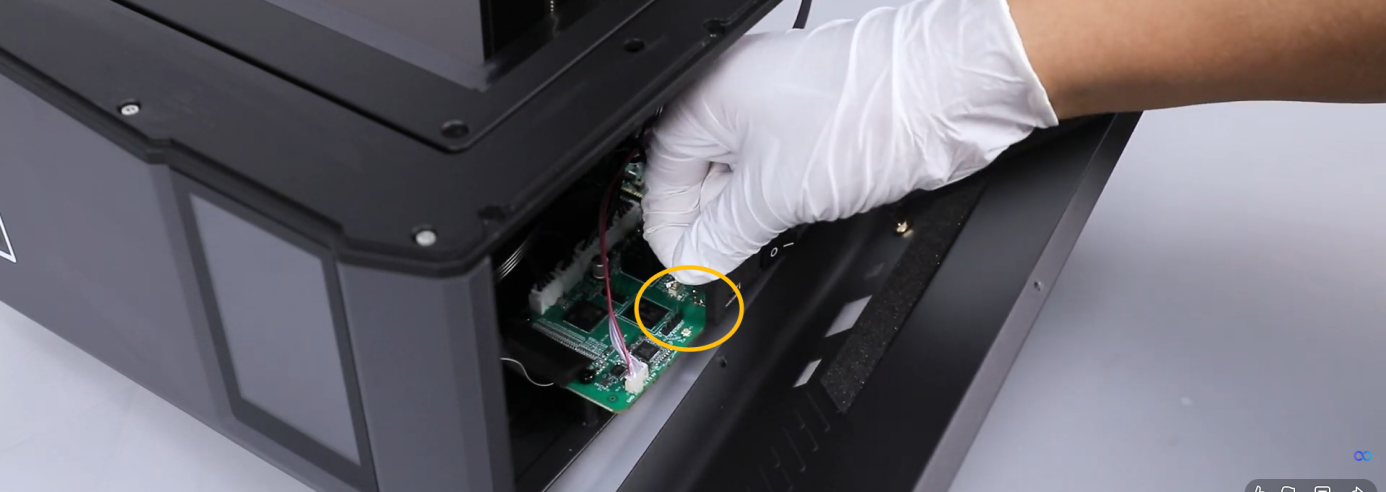

1. Обесточьте принтер и снимите заднюю крышку — семь винтов ключом 2,0 мм.
2. Переобжмите шлейф ЖК-экрана: отклейте чёрную ленту, поднимите прижимную планку, выньте и вставьте шлейф до упора, соблюдая ориентацию, верните планку и ленту на место.
3. Прогоните тест засветки. Появились шахматка и текст — проблема была в контакте.
4. Если ошибка держится и после замены матрицы, дело в шлейфе или материнской плате. На гарантийном принтере в этом случае правильнее требовать замену аппарата, а не чинить его самому.

19. Треснувшее стекло и фотополимер под матрицей: неравномерная засветка

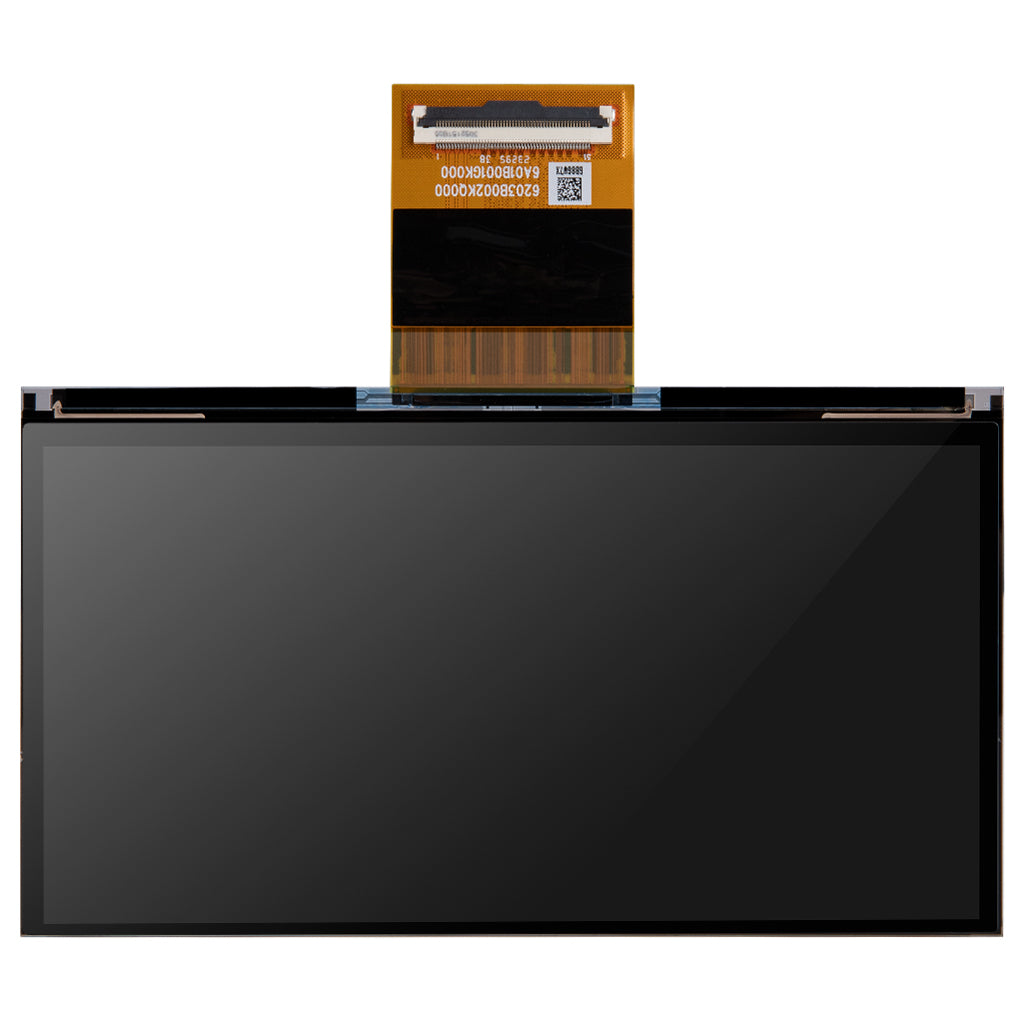

Экран Mars 5 Ultra прикрыт заводским закалённым стеклом твёрдостью 9H. Отдельно оно не продаётся — приезжает только вместе с новой матрицей; в рознице есть только сторонние защитные стёкла и плёнки. Типичная картина при повреждении: трещины на стекле или пятна неравномерного свечения, печать мажет в одной зоне, при этом логотип и тестовые узоры отображаются нормально. Значит, матрица жива, а проблема либо в самом стекле, либо в фотополимере, который затёк между ним, линзой и матрицей и там отвердел.

1. Сначала определите, что именно повреждено: прогоните тест засветки. Показывает узор и текст — матрица жива, проблема в стекле или в затёкшем фотополимере.
2. Пятно на стекле попробуйте снять: капля изопропилового спирта и резиновый скребок. Металлом и лезвиями не работать.
3. Если фотополимер отвердел между линзой и матрицей, меняют линзу и матрицу в сборе — вычистить это без разборки не выйдет.
4. Новый экран приезжает с уже наклеенной защитой. При замене снимите ванну и платформу, работайте в перчатках и не касайтесь рабочей поверхности матрицы пальцами.
5. Помните про условия гарантии: у ЖК-экрана она 3 месяца и не покрывает протечку фотополимера, повреждение защиты и удары.

20. Протечка через зазор наклонного узла и залипший датчик наклона

Наклонному механизму нужен зазор между площадкой экрана и корпусом — герметично закрыть его невозможно, это конструктивная плата за скорость. Пролитый фотополимер уходит прямо в механику. Через несколько дней после пролива узел начинает шуметь, дёргаться при возврате в домашнее положение и не находит ноль, а самопроверка ругается на ось X.

1. Обесточьте принтер и вымойте зону наклона спиртом, пока фотополимер жидкий.
2. Снимите чёрную пластиковую деталь оптического датчика положения (справа снизу), тщательно отмойте, просушите и поставьте обратно — в большинстве случаев этого достаточно, чтобы узел снова находил ноль.
3. Отдельно промойте края площадки и пространство под кожухом светозащиты: там фотополимер собирается и выступает пятнами ещё несколько дней.
4. Если фотополимер попал в шаговый двигатель — эксплуатацию прекратите, сфотографируйте и обратитесь в поддержку.
5. Профилактика: снимать платформу только над комплектным поддоном, после каждого провала печати сливать фотополимер через фильтр и проверять плёнку на просвет.

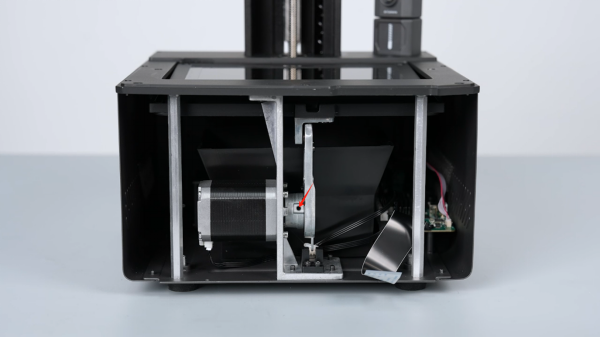

21. Ошибка «X-Axis Motor Status»: механизм наклона застревает

Ось X на этом принтере двигает не печатающую голову, а ванну. Поэтому отказ выглядит непривычно: механизм застывает в наклонённом положении посреди печати, при парковке слышен удар, а самопроверка выдаёт «X-Axis Motor Status» («состояние мотора оси X»).

1. Осмотрите крепёж механизма наклона: ослабшие винты подтяните, потерянные — восстановите.
2. Отмойте узел наклона и оптический датчик от фотополимера (раздел 20) — залипший датчик даёт ту же ошибку.
3. Проверьте прошивку: неверно залитая версия или конфигурационный файл — вторая причина в официальном списке.
4. Если ошибка держится, по инструкции Elegoo меняют сначала концевик оси X, затем сам мотор. Передняя крышка снимается тремя винтами ключом 2,5 мм сверху и двумя ключом 2,0 мм снизу; шлейф сенсорного экрана отсоединяйте аккуратно — у него фиксированное положение.
5. Временный сброс к заводским настройкам с чисткой ванны иногда возвращает работу на несколько печатей — это не лечение, а отсрочка: готовьте обращение в поддержку.

22. Ось Z дёргается, а платформа остаётся в ванне после печати

Ось Z не реагирует или идёт рывками; в другом варианте платформа после окончания печати остаётся опущенной в ванну и не поднимается даже вручную с экрана — помогает только перезагрузка. У Mars 5 Ultra к консоли идёт пружинный шлейф механического датчика, и именно он чаще всего мешает движению.

1. Обесточьте принтер, снимите заднюю крышку и расправьте пружинный шлейф: витки не должны перехлёстываться, цепляться за детали или тереться о корпус.

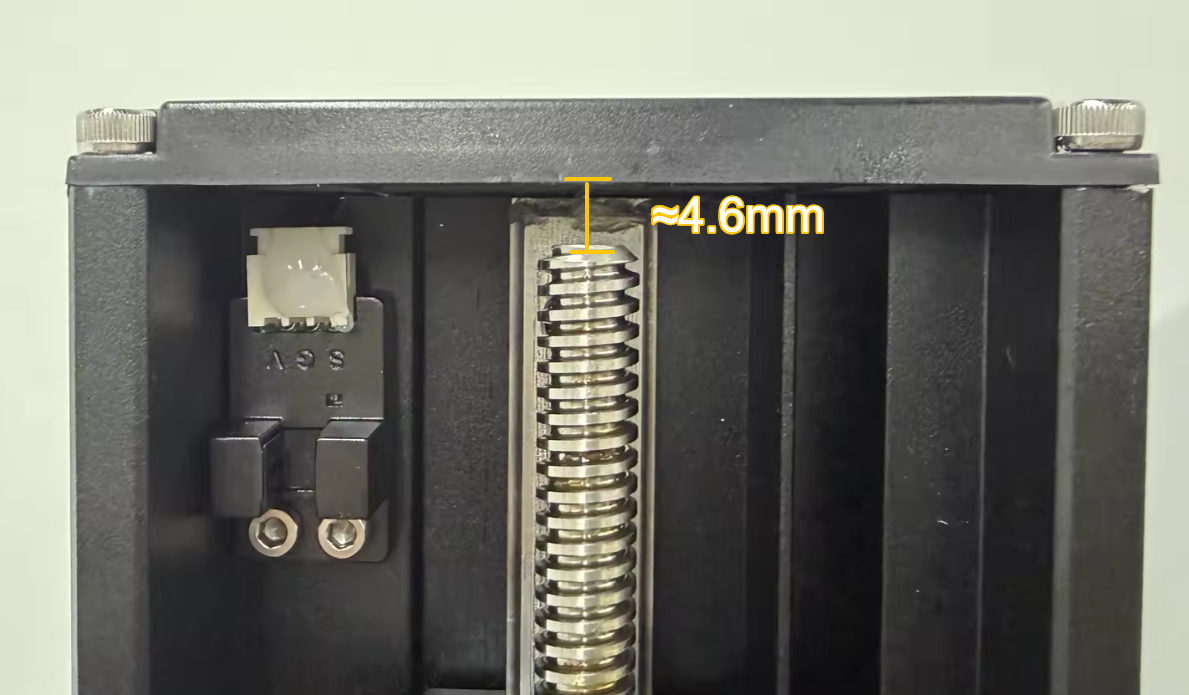

2. Проверьте контрольный зазор: от ходового винта до задней крышки должно быть примерно 4,6 мм. Больше — ослабли винты крепления мотора Z, подтяните их.

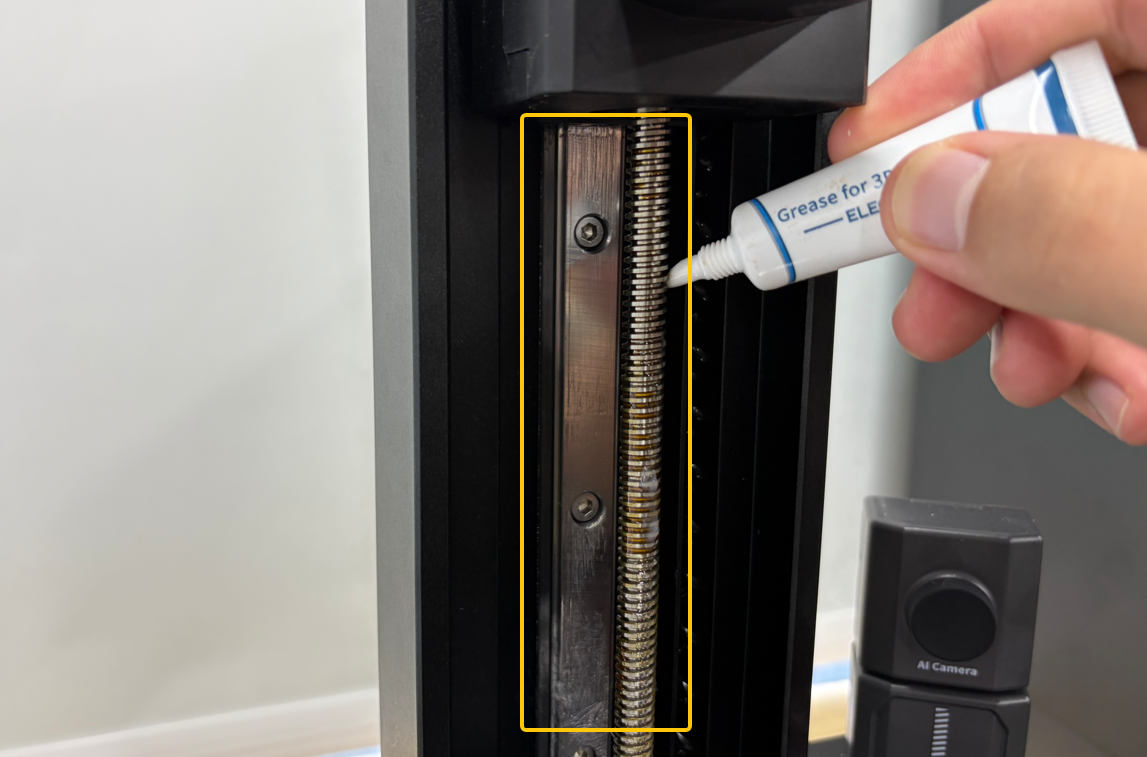

3. Очистите и смажьте ходовой винт и направляющую белой литиевой смазкой — сухой винт даёт рывки и полосы на моделях.
4. Проверьте разъём мотора и состояние антилюфтовой гайки: разбитая гайка даёт люфт и пропуски шагов.
5. Если фотополимер затёк в шаговый двигатель, эксплуатацию прекратите — это случай для поддержки, а не для отвёртки.
6. При исправной механике проверьте прошивку: у части владельцев «застрявшая после печати» платформа лечилась именно сменой версии.

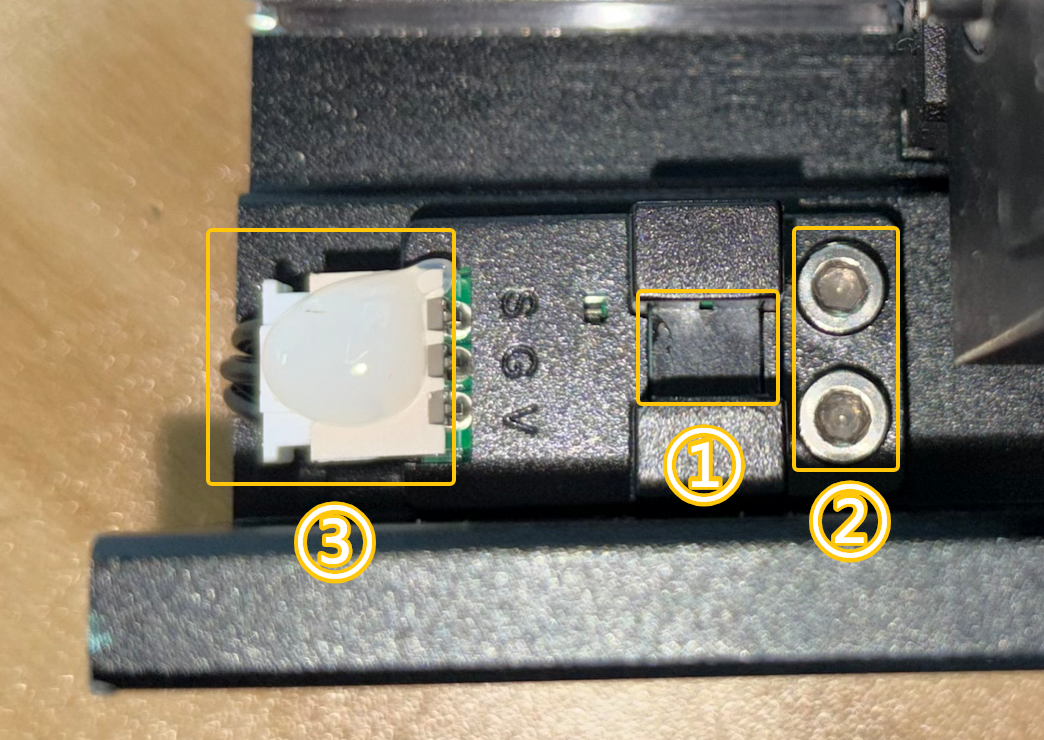

23. Платформа не останавливается вверху: отказ концевика Z

Во время самопроверки платформа едет вверх и упирается в верхнюю точку, не останавливаясь. Звук характерный — мотор продолжает тянуть в упор. Концевик оси Z стоит в зоне, куда попадают пыль и брызги фотополимера, поэтому Elegoo вынесла эту неисправность в отдельный разбор.

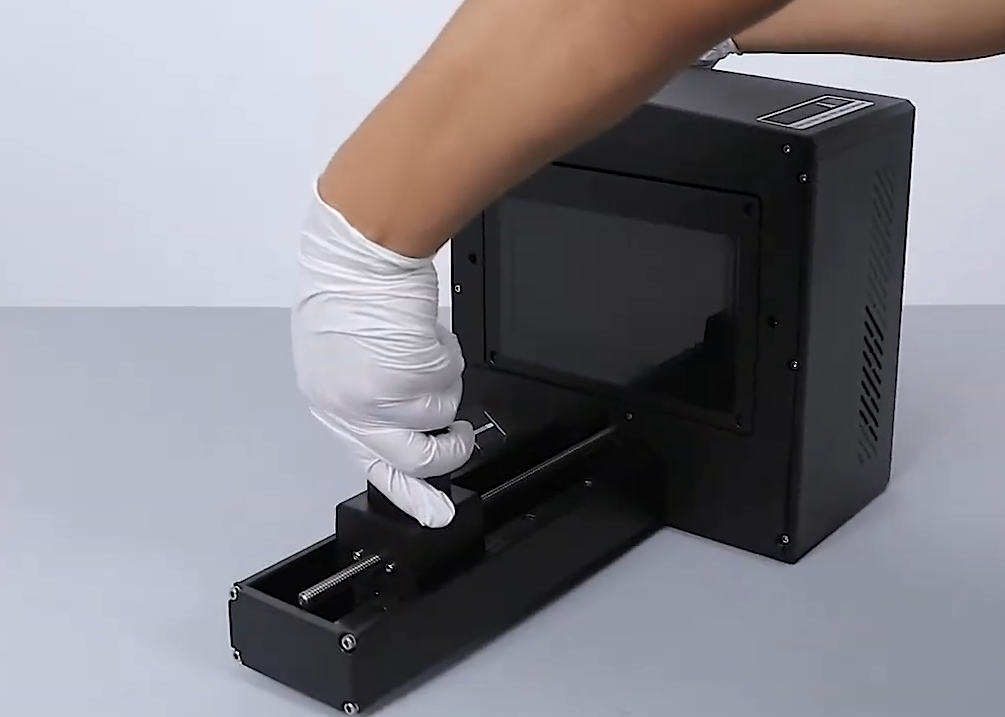

1. Выключите питание и вручную опустите консоль, вращая ходовой винт против часовой стрелки. Наденьте перчатки: винт в смазке.
2. Положите принтер на бок, снимите верхнюю пластину — четыре винта ключом 3,0 мм.
3. Очистите зону срабатывания концевика безворсовой салфеткой с 75-процентным этиловым спиртом: пыль и капли фотополимера мешают срабатыванию.
4. Подтяните два винта крепления концевика ключом 2,5 мм и проверьте разъём. Термоклей на разъёме не срывайте, если контакт цел.
5. Проверьте срабатывание: в самопроверке поднесите к зоне концевика металлический предмет. Если платформа всё равно не останавливается — дело в шлейфе или материнской плате.

24. Сенсорный экран перезагружается при движении оси или засветке

4-дюймовый экран управления гаснет и перезагружается ровно в моменты пиковой нагрузки — когда трогается ось Z или включается засветка. Это не глюк интерфейса, а просадка питания или плохой контакт, и у Elegoo для этого есть отдельная инструкция по серии Mars 5.

1. Измерьте выход блока питания мультиметром: норма 24 В. При просадке блок под замену. Для проверки подключите другой блок и запустите Tool → Calibration → Confirm.
2. Снимите заднюю и правую крышки, переобжмите шлейфы на материнской плате, отдельно — шлейфы сенсорного экрана и ЖК-экрана.
3. Отключите шлейф платы постоянного тока и повторите проверку. Перезагрузки прекратились — плата неисправна и подлежит замене (артикул A0M011).
4. Проверьте провод заземления: ослабший контакт даёт ту же картину.

25. Скрип, стук и горизонтальные полосы на моделях

К обычным источникам вибрации наклонная ванна добавляет собственный: она двигается на каждом слое. Владельцы жалуются на металлический скрип при движении оси, стук при отрыве и горизонтальные полосы, которых раньше не было. У одного из них двенадцать печатей подряд вышли с полосами, хотя экран, платформа, ванна и плёнка были проверены.

1. Смажьте ходовой винт и направляющую белой литиевой смазкой. Силиконовый провод, идущий вдоль направляющей, обработайте силиконовой смазкой — характерный скрип по металлу уходит.
2. Поставьте принтер на жёсткий стол или на пол, уберите соседство с вытяжкой, компрессором и другими принтерами, подложите демпфирующий коврик.
3. Выдолбите модель и сделайте сливные отверстия ближе к платформе: вакуумный эффект в глухих полостях даёт и полосы, и смещения.
4. Снизьте скорость подъёма — рывок при отрыве сглаживается.
5. Громкий стук на базовых слоях с большой площадью — повод уменьшить их выдержку, а не менять механику.

26. Крышка перестаёт держаться, а платформу некуда пристроить

Две мелочи, которые всплывают через несколько месяцев эксплуатации. Крышка у Mars 5 Ultra не откидная, а полностью съёмная: её снимают при каждой печати, и посадочные места постепенно разрабатываются — примерно через полгода крышка садится с усилием и тут же соскакивает. Вторая мелочь: держателя платформы для стекания фотополимера конструкцией не предусмотрено вообще.

1. Отмойте посадочные пазы от плёнки фотополимера и пыли — часто этого достаточно.
2. При разработанной посадке подклейте тонкую полоску мягкого уплотнителя по периметру: крышка снова садится плотно.
3. Печатать со снятой крышкой нельзя: она держит запах и не пускает свет в ванну, а прямой свет полимеризует фотополимер прямо на плёнке.

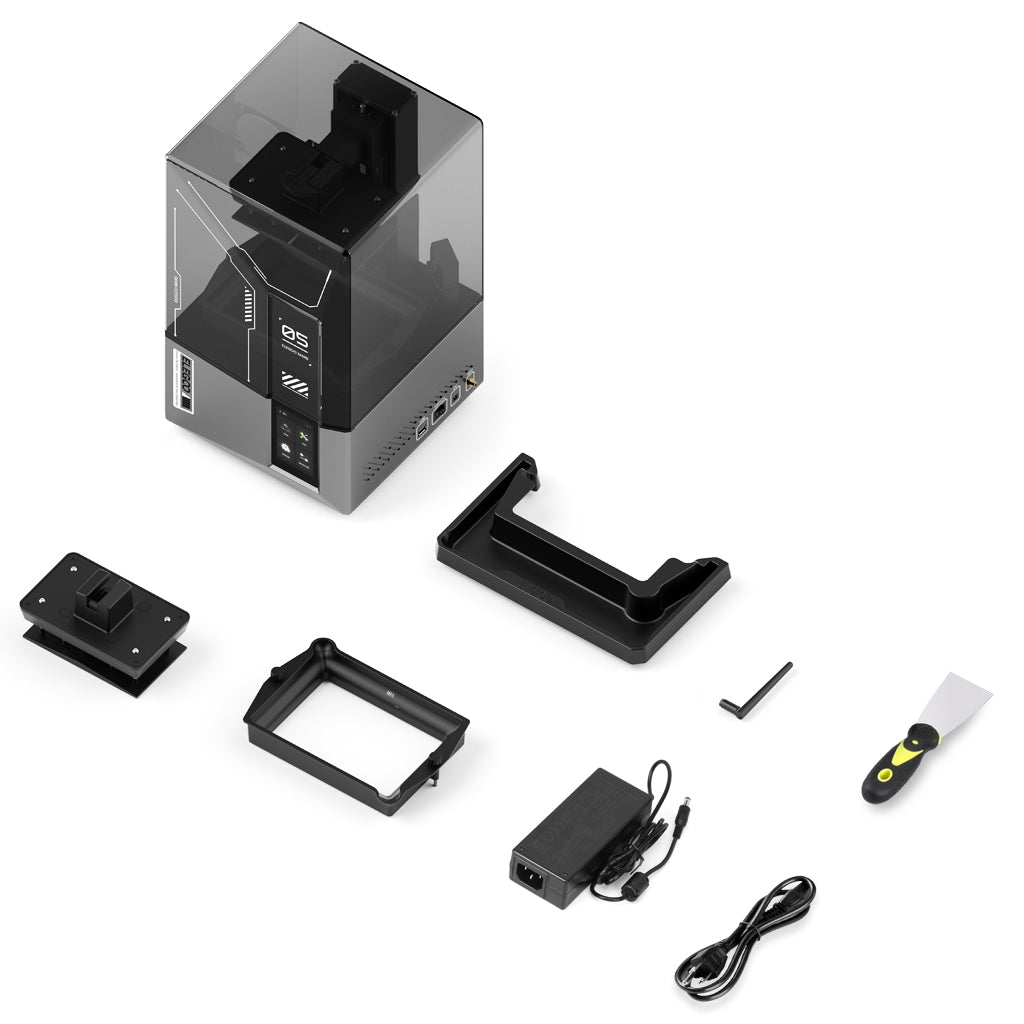

4. Держатель платформы для стекания печатается за пару часов — модели есть в открытых библиотеках. А пока используйте комплектный поддон-каплеуловитель.

Справочник сообщений самопроверки Mars 5 Ultra

Обязательная самопроверка при включении — фирменная черта Ultra: из-за неё загрузка занимает около минуты. Ниже — что означает каждое сообщение и с чего начинать.

Что реально приходится менять и что покрывает гарантия

Mars 5 Ultra ремонтопригоден: у Elegoo расписана замена почти каждого узла с артикулами. Полезно заранее знать, что относится к расходникам, а что к гарантийным деталям — сроки сильно отличаются.

Общие проблемы фотополимерной печати

Кроме собственных специфичных отказов, Mars 5 Ultra подвержен обычным болезням фотополимерной печати — они одинаковы у Elegoo, Anycubic, Phrozen и Creality. Мы разобрали их в отдельных подробных руководствах:

• Провалы фотополимерной печати: 10 решений — калибровка выдержки, «слоновья нога», сила отрыва, вакуумный эффект, поддержки и плёнка.
• Фотополимерная печать с нуля — что нужно для старта, как выбрать фотополимер и не наделать типичных ошибок новичка.
• Мойка и УФ-досветка отпечатков — сколько мыть, чем и как досвечивать, чтобы модели не липли и не желтели.
• Как выбрать фотополимер — типы, вязкость, усадка и под какие задачи что берут.
• Запах, испарения и вентиляция — почему фотополимерный принтер нельзя ставить в спальне и как организовать вытяжку.

Также по теме: проблемы базового Elegoo Mars 5 — там своя механика без наклона и другой набор отказов; известные проблемы Elegoo Saturn 4 Ultra — старший брат с тем же наклонным отрывом и общими с Mars 5 Ultra разборами Elegoo; известные проблемы Anycubic Photon Mono 4 — если выбираете между брендами. Характеристики, цены и магазины — в карточке Elegoo Mars 5 Ultra.

Частые вопросы
