Elegoo Saturn 4 Ultra 16K: 45 известных проблем и решения

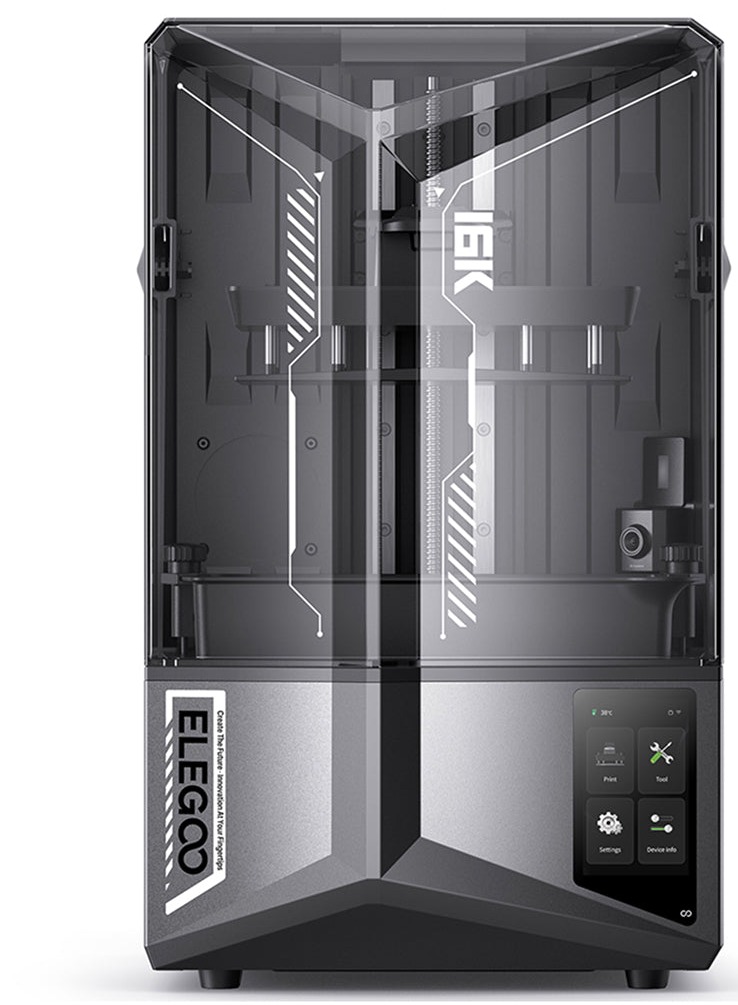

Elegoo Saturn 4 Ultra 16K — фотополимерный принтер с 10-дюймовым монохромным экраном 16K: матрица 15120 × 6230 точек, пиксель 14 × 19 мкм, рабочая зона 211,68 × 118,37 × 220 мм, наклонный отрыв с плёнкой PFA и скорость до 150 мм/ч. От 12K-версии его отличают три вещи: ванна с подогревом до 30 °C, камера с подсветкой и более мелкий пиксель. Проблемы у него растут ровно из этих отличий — и из наклонного механизма, который достался в наследство.

Ниже — 45 проблем, которые реально встречаются у владельцев этой машины: формулировки ошибок с экрана, причины из официальной вики Elegoo, разборы из сообщества и замеры обозревательов. Общие беды фотополимерной печати — присоски, поддержки, мойка — вынесены в отдельные разборы, ссылки на них в конце. Здесь только то, что специфично для Saturn 4 Ultra 16K.

Подогрев ванны: главная новинка и главный источник новых ошибок

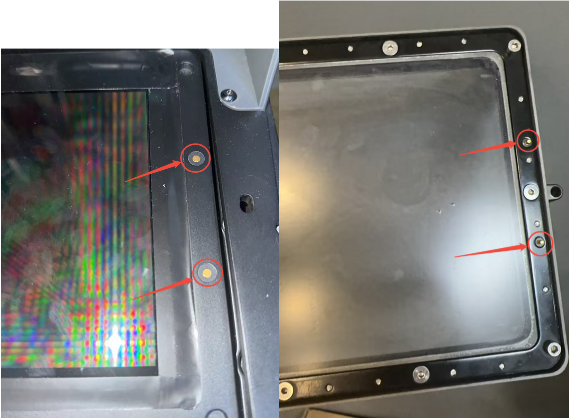

Подогрев сделан просто: в дне ванны стоят два латунных штыря, они прижимаются к контактам на корпусе и замыкают цепь нагревателя, который проходит в стенках ванны. Всё, что мешает этому контакту, превращается в ошибку на экране. Плюс сам нагреватель ест 128 Вт, и это меняет логику работы принтера.

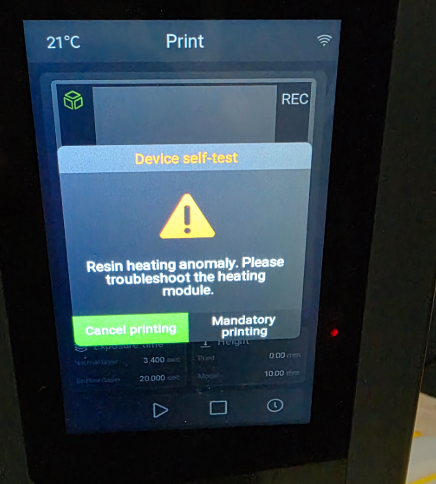

1. «Resin heating anomaly»: подогрев останавливает печать

На прогреве, где-то на 25–28 °C по пути к 30 °C, принтер выбрасывает окно самопроверки с надписью «Resin heating anomaly. Please troubleshoot the heating module». В ChituManager та же ошибка звучит как «abnormal changes in resin temperature». Elegoo перечисляет восемь причин. Со стороны штырей: они погнуты, изношены и изменили длину, закрыты плёнкой, придавлены её складкой, окислены или загрязнены. Со стороны электрики: плохой контакт с переходной платой, обрыв в цепи ванны, обрыв в цепи платы подогрева. Владельцы 16K добавили девятую: принудительная вытяжка, подключённая к отверстию 75 мм в колпаке, тянет холодный воздух и не даёт выйти на температуру за отведённое время.

1. Выключите вытяжку на время прогрева. Включайте её после старта печати — это лечит большинство случаев на машинах с внешним отводом воздуха.
2. Осмотрите штыри на дне ванны. Лёгкую деформацию можно аккуратно поправить, сильную — нет, меняется ванна целиком.
3. Замерьте длину штырей штангенциркулем. Вышла за допуск — ванна под замену.
4. Проверьте, не закрыты ли штыри плёнкой. Закрыты — проколите отверстия над ними. Плёнка смята или сдвинута — переустановите или замените узел.
5. Обесточьте принтер и протрите контакты безворсовой салфеткой со спиртом, дайте высохнуть.
6. Окисленные контакты слегка зашкурьте мелкой шкуркой и нанесите токопроводящую пасту.
7. Мультиметром в режиме прозвонки проверьте цепь ванны и цепь платы подогрева. Обрыв — менять переходную плату подогрева.

2. «Resin Tank Not Detected»: самопроверка не видит ванну

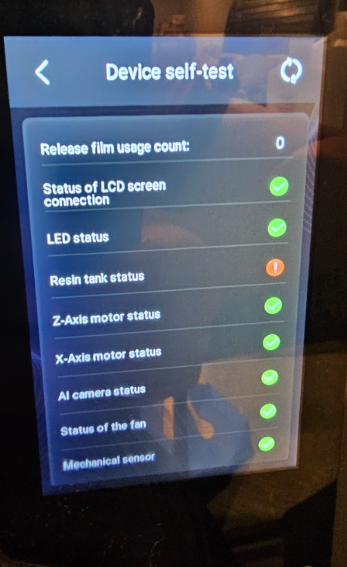

При запуске или ручной самопроверке строка Resin tank status горит оранжевым, а при старте печати выскакивает «Resin Tank Not Detected». Это та же цепь подогрева, но с другого конца. Причины: неоригинальная ванна или ванна, поставленная не той стороной; повреждённые или закрытые плёнкой штыри; плохой контакт с переходной платой; загрязнённые контакты; обрыв цепи.

1. Убедитесь, что ванна именно от Saturn 4 Ultra 16K. Ванны 12K и 16K — разные позиции: у 12K подогрева нет вообще, и штырей на дне тоже.

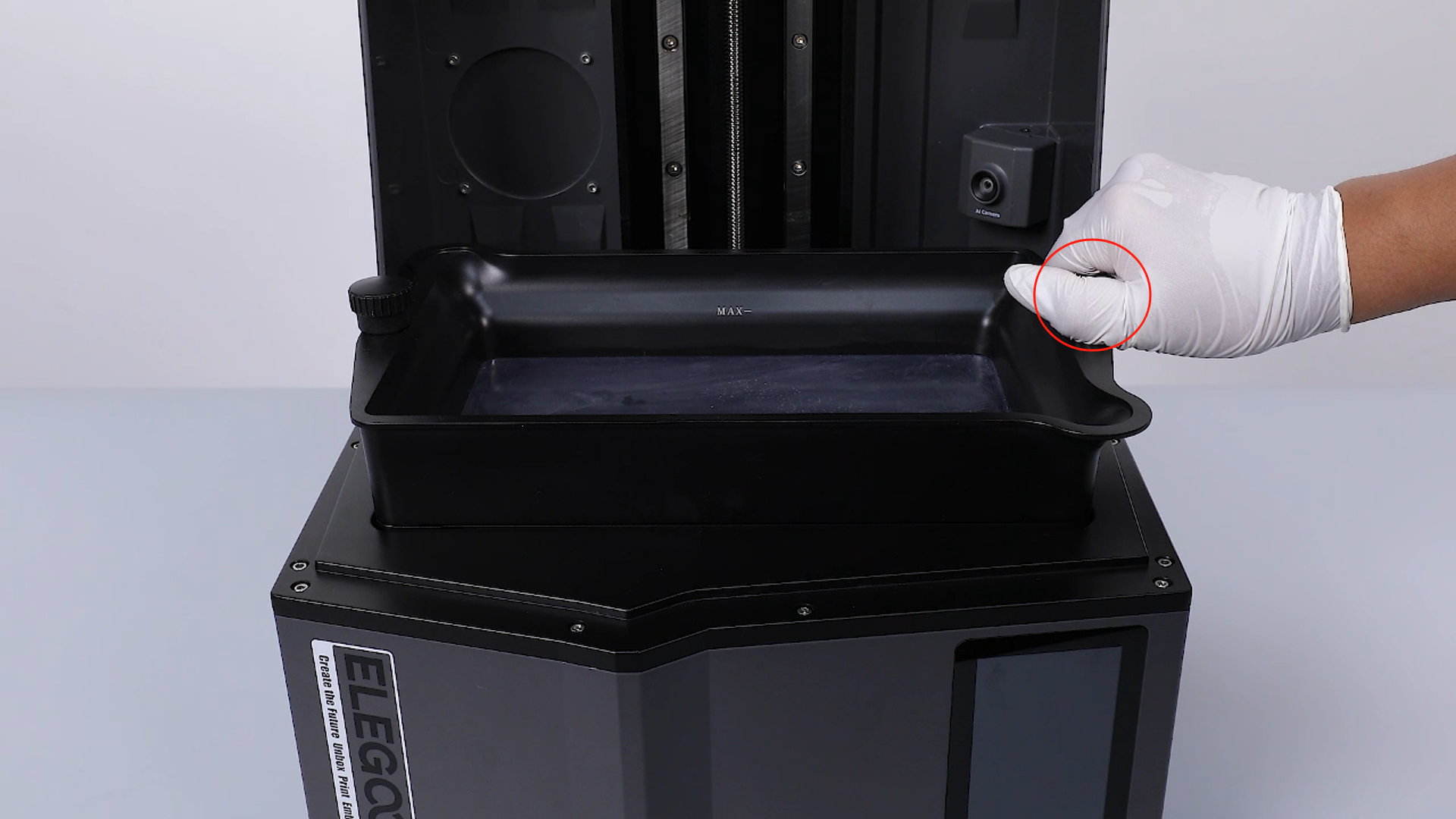

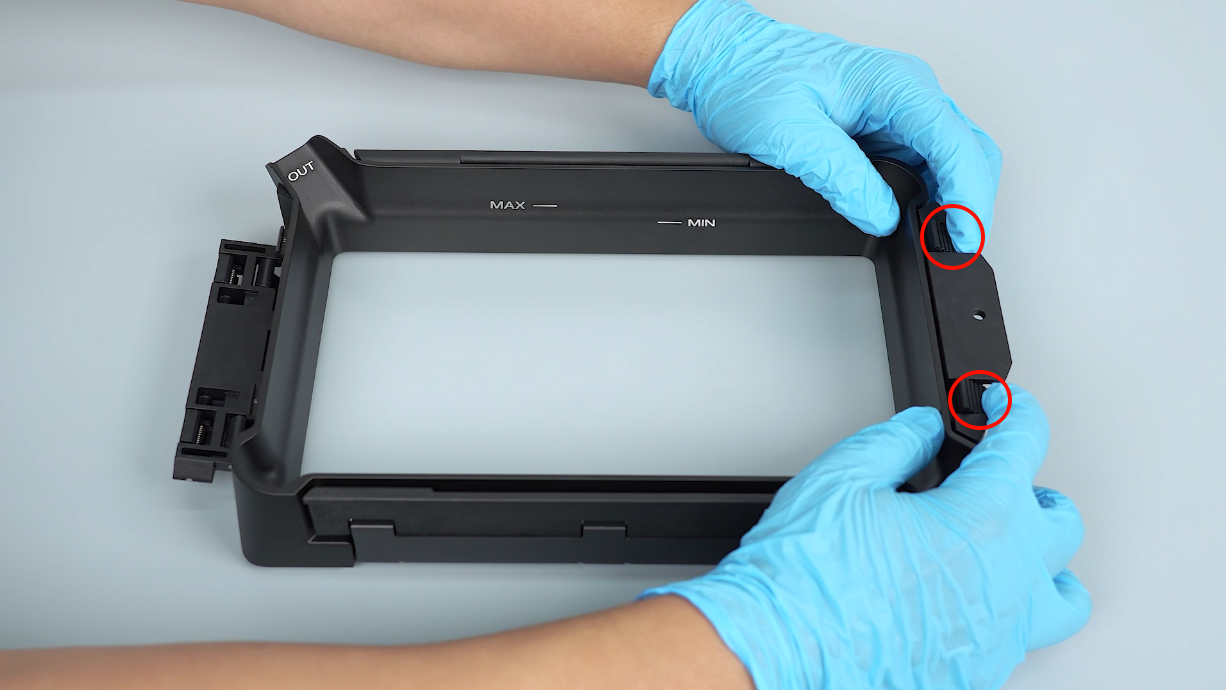

2. Поставьте ванну правильной стороной: метки MAX и MIN смотрят к задней стенке. Затяните оба барашка.
3. Проверьте штыри и плёнку так же, как при ошибке нагрева.
4. Зачистите и протрите контакты, при необходимости нанесите токопроводящую пасту.
5. Прозвоните цепь мультиметром. Обрыв в ванне — менять ванну, обрыв дальше — переходную плату подогрева.

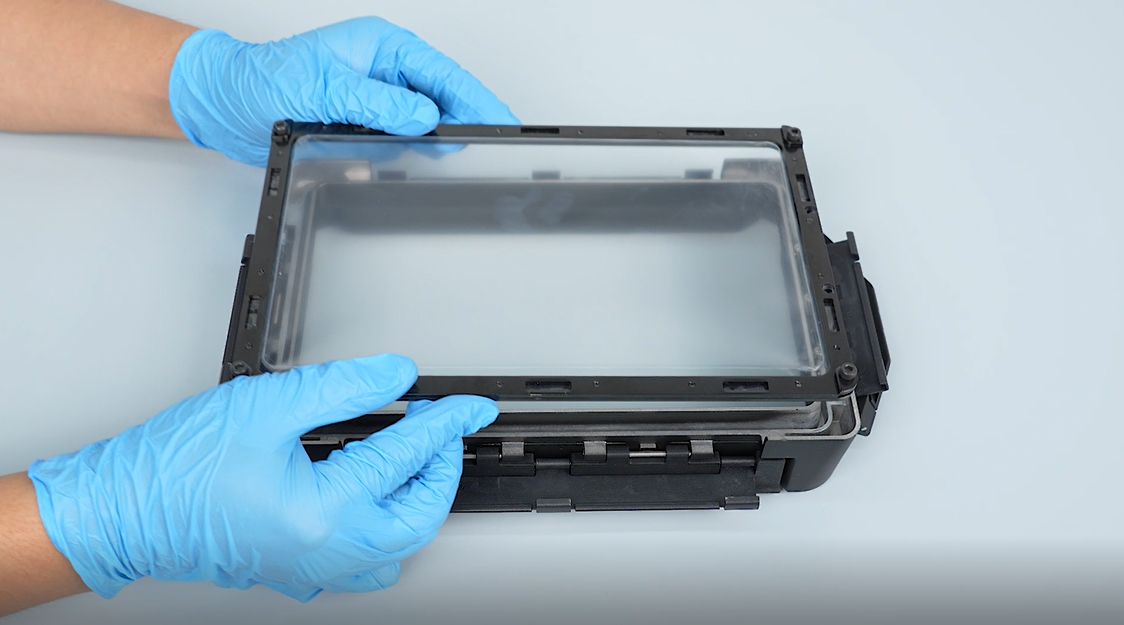

3. Поменяли плёнку — и подогрев перестал работать

Сразу после замены разделительной плёнки принтер начинает ругаться на ванну или на нагрев, хотя до замены всё работало. Причина в том, что у 16K в узле плёнки должны быть два отверстия под контактные штыри. Новая плёнка приходит сплошной, отверстия делает пользователь. У Saturn 4 и Saturn 4 Ultra 12K на этом месте обычные технологические отверстия, поэтому инструкции и видео от них сбивают с толку.

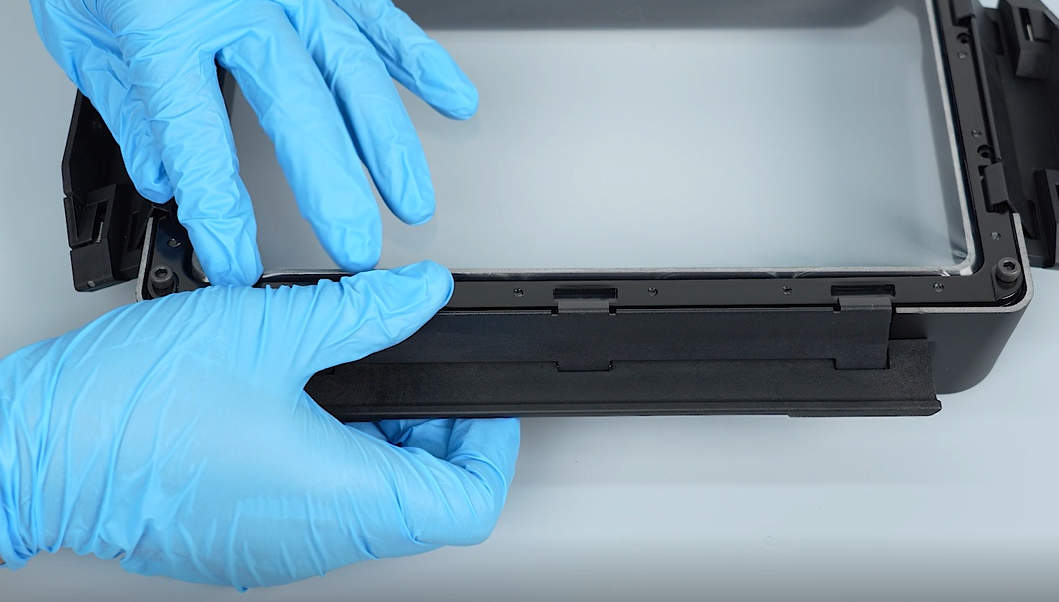

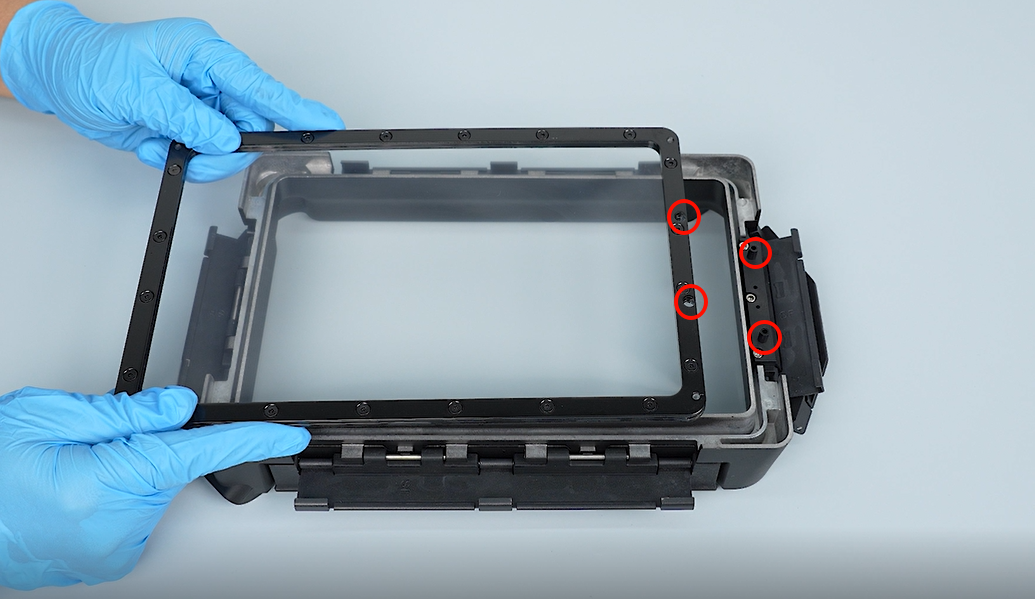

1. Перед установкой узла плёнки проколите два отверстия точно над контактными штырями. Elegoo делает это шестигранником или отвёрткой.
2. Совместите узел плёнки с посадочными местами: положение отверстий фиксированное, «как встанет» не работает.
3. Если меняете саму плёнку в разборном узле, затягивайте 24 винта прижимных пластин крест-накрест, а 7 винтов узла плёнки сначала на две трети усилия и только потом до конца.
4. Для натяжения положите под нижнюю пластину пенопластовый кубик 80 × 80 × 8 мм — так делает сама Elegoo.
5. После сборки убедитесь, что плёнка не смята и не наезжает на штыри.

4. Подогрев и засветка не работают одновременно: на всё не хватает 144 Вт

Прогрев ванны занимает 7–10 минут перед каждой печатью, а в процессе температура фотополимера медленно ползёт вниз. Обозреватель iXBT замерил потребление: нагреватель ванны берёт 128 Вт, УФ-матрица — 100 Вт, а блок питания рассчитан на 144 Вт (24 В × 6 А). Одновременно они работать не могут, и прошивка разводит их по времени. На практике это не критично: интенсивная засветка сама подогревает фотополимер, и он остывает медленно.

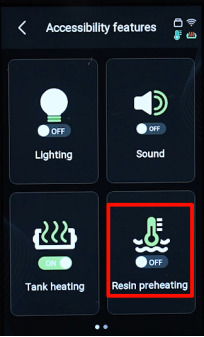

1. Включите преднагрев «Resin preheating» в разделе «Настройки — Специальные возможности»: ванна держит 30 °C сутки, и ждать разовый прогрев перед каждой печатью не нужно.
2. Если преднагрев выключен, закладывайте 7–10 минут на цикл прогрева перед стартом.
3. Держите уровень фотополимера не ниже метки MIN. Это высота нагревательного контура в стенках ванны: ниже неё подогрев работает некорректно.

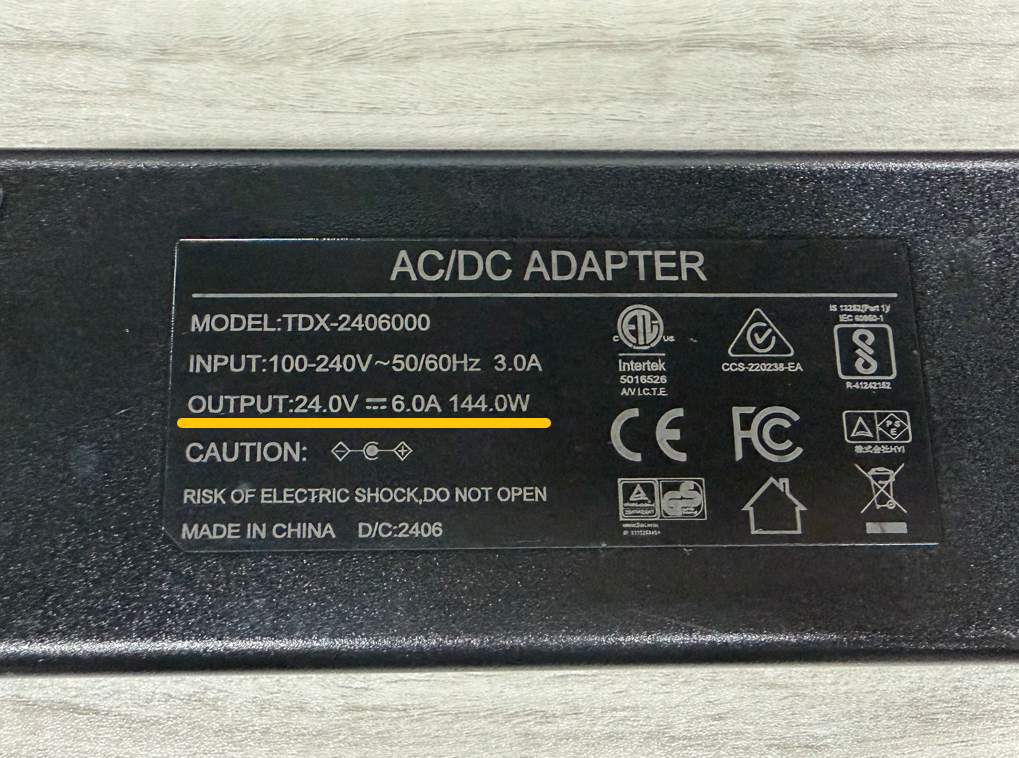

4. Не меняйте блок питания на более мощный: 24 В 6 А — штатный номинал, другое напряжение ломает засветку.

5. Прогрев неравномерный: у стенок 48 °C, в центре ванны холодно

Печать начинается сразу после сигнала о выходе на температуру, а первые слои всё равно ведут себя как на холодном фотополимере. Нагреватель встроен в боковые стенки ванны, поэтому греет неравномерно. Съёмка тепловизором на iXBT: через 8 минут прогрева стенки — 48,5 °C, фотополимер — около 29 °C, а в центре ванны остаётся зона заметно холоднее краёв. Перемешивается состав только при опускании платформы.

1. Пользуйтесь режимом постоянного поддержания 30 °C. При нём фотополимер перемешивается непрерывно, и расслоение состава после простоя уходит само — резиновый шпатель больше не нужен.
2. После разового прогрева Tank heating дайте ванне ещё пару минут или перемешайте состав силиконовым шпателем.
3. Ниже 22 °C в помещении не начинайте печать без подогрева: даже базовые слои будут плохо липнуть, а на стенках появятся полосы от перепада вязкости.
4. Для очень густых составов грейте бутылку отдельно: 30 °C штатного подогрева им мало.

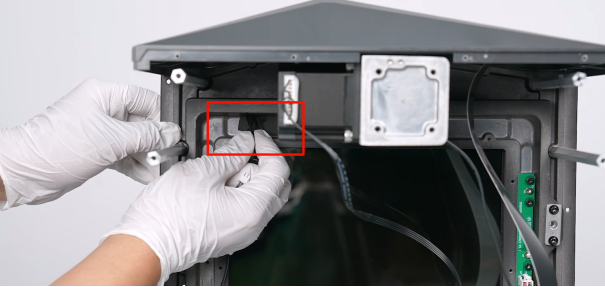

6. Термистор ванны меняется через полную разборку принтера

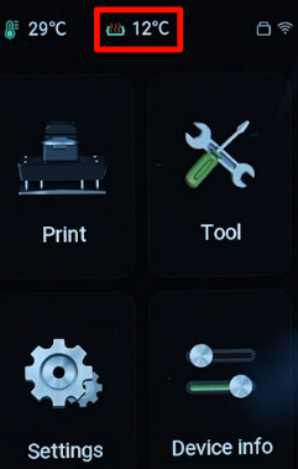

Температура на экране врёт, нагрев не отключается или не включается вовсе, при этом контакты и переходная плата исправны. Термистор ванны сидит на порту IR TEMP материнской платы, а физически лежит под ЖК-экраном. Добраться до него можно, только сняв заднюю, верхнюю, обе боковые, переднюю и нижнюю крышки, а затем линзу Френеля.

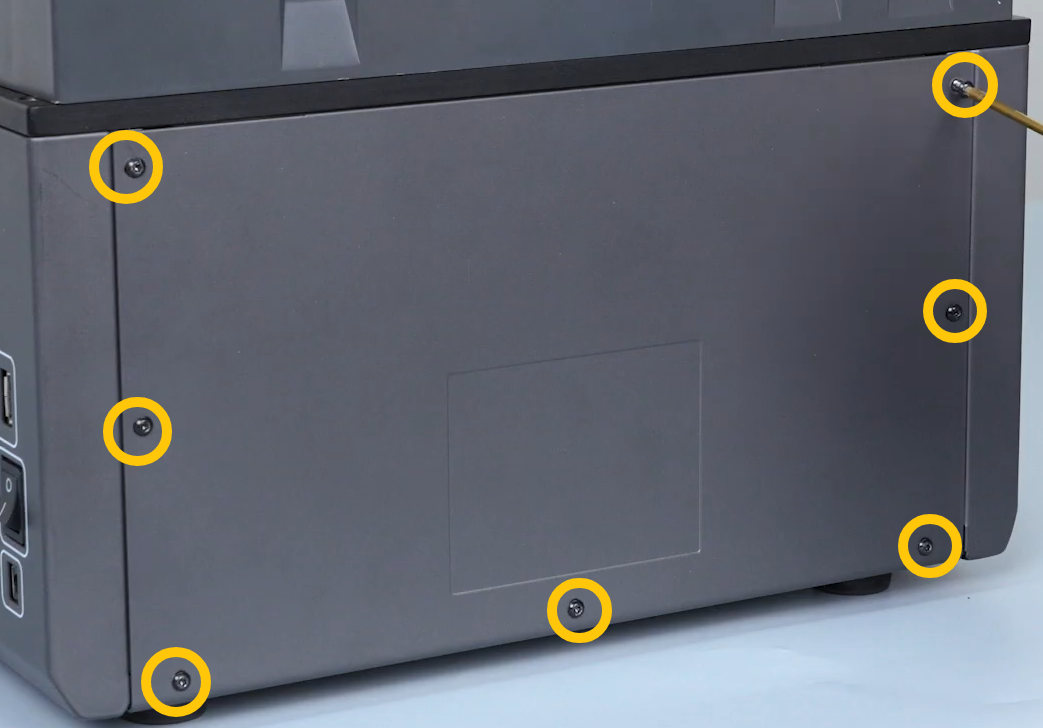

1. Оцените объём работ: 7 винтов задней крышки шестигранником 2,0 мм, 6 винтов верхней крышки и 1 сзади, по 3 винта боковых крышек, 4 винта передней, 14 винтов нижней крышки шестигранником 3,0 мм и 10 винтов линзы Френеля.

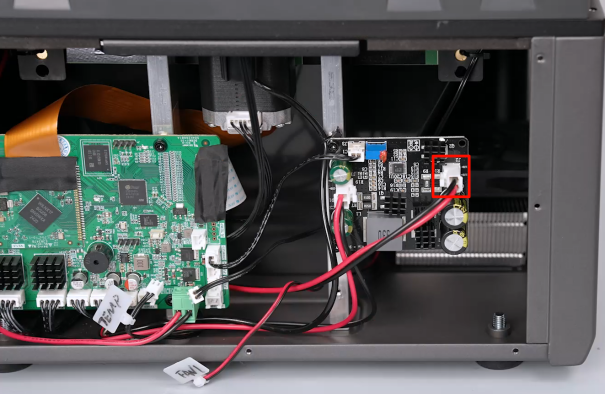

2. Пометьте бирками одинаковые шлейфы до отключения: TEMP — термистор УФ-платы, FAN1 — вентилятор, IR TEMP — термистор ванны, J2 на плате стабилизатора тока — УФ-матрица.
3. Линзу Френеля кладите на чистый лист A4 и не трогайте рабочую поверхность голыми руками.
4. Чёрные полоски скотча, которыми держится ЖК-экран, сохраните: они ставятся обратно.
5. Новый термистор сажается на двусторонний скотч через щель под приподнятым краем экрана — приподнимать экран нужно снизу, двумя руками, за углы.

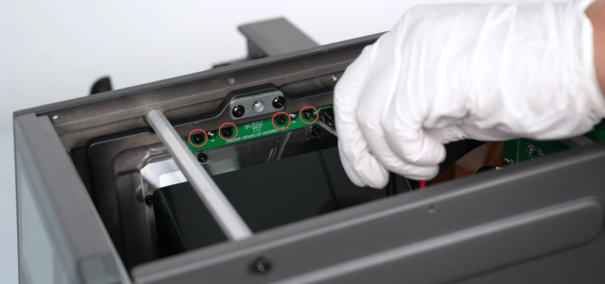

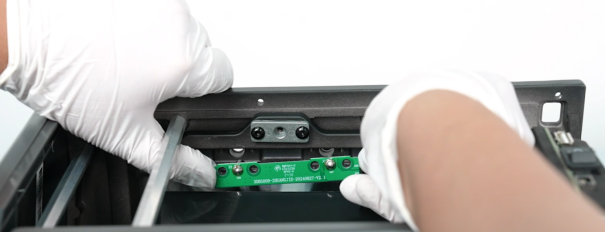

Переходная плата подогрева меняется куда проще: снимаются задняя, верхняя и правая крышки, отключается шлейф платы, откручиваются четыре винта шестигранником 2,5 мм.

Экран, засветка и выдержка: где 16K ведёт себя не как 12K

Пиксель 16K не просто мельче: она пропускает меньше света, и Elegoo компенсировала это внутренним усилением засветки. Плюс подпружиненная платформа, которая на наклонном отрыве работает как амортизатор. Из этих двух вещей растёт половина брака на машине — и большая часть преждевременных смертей экрана.

7. Экран умирает за 100–200 часов вместо заявленных 2000

Через 4–10 месяцев работы на отпечатках появляются устойчивые зоны брака, потом пятна и битые пиксели, а в конце экран почти не светится: встроенный тест не показывает ни логотип, ни сетку. Ранние признаки видны заранее — подложка выходит 1,9–3 мм вместо заданного 1 мм, у моделей «слоновья нога», габариты занижены примерно на 0,3 мм, а на камере видно, как в первых слоях приподнимаются винты платформы.

Механику разобрал участник r/ElegooSaturn под ником DarrenRoskow, и это самый цитируемый разбор по машине. На возврате наклонной ванны под платформой образуется клин несжимаемого фотополимера. Платформу сделали подпружиненной именно поэтому: иначе давление уходит в стекло экрана. Но заводской порог автовыравнивания давит платформу до −3 мм за ноль — при том что в самом служебном g-code Elegoo стоит комментарий инженера «recommended to set -1mm, too large may damage the screen». Пружины не успевают распрямиться до засветки, первые сантиметры печатаются толще расчётных, а отвердевший фотополимер вминается в матрицу.

1. Главное и бесплатное — увеличьте паузы перед засветкой. 10–20 с на базовые и переходные слои (первые 10–20 слоёв), 1–2 с на обычные. При густом составе базовые доводят до 40–60 с, а дальше за двадцать переходных слоёв плавно снижают до 3 с.
2. Проверьте по камере или глазами, что платформа действительно отстоялась до начала засветки первых слоёв.
3. Не задирайте выдержку базовых слоёв, чтобы «победить» толстую подложку: пересвет ускоряет гибель экрана.
4. Держите защитное стекло на месте. Именно оно спасает матрицу при аварии — у обозревательа 3DWork стекло приняло на себя удар платформы.
5. Продвинутый путь — понизить порог автовыравнивания в машинных параметрах, об этом следующий пункт.

8. Как посмотреть и понизить пороги давления в машинных параметрах

Подложка стабильно толще расчётной, «слоновья нога» не уходит настройками слайсера, автовыравнивание давит платформу слишком сильно. Пороги хранятся в самой машине и слайсером не правятся — Elegoo раздаёт для них служебные g-code файлы: один выгружает параметры, другой их меняет.

1. Скопируйте в корень флешки файл dumpgcode.gcode с командами M5999 I0 и M5999 I1 и «напечатайте» его. Принтер запишет на флешку файл 100MachineParams.gcode.
2. Сохраните исходник в отдельную папку на компьютере.
3. В параметрах смотрите строки M5000 I205 — порог автовыравнивания, заводское E30000, и M5000 I206 — порог обнаружения посторонних предметов, заводское C35000.
4. Заводской «elephant foot fix» — E28000 и C33000. Агрессивный вариант сообщества — E20000 и C25000.
5. У части машин с завода стоят значения другого масштаба, например E7750 и C8750. Тогда считайте пропорцию от своих, а не подставляйте чужие числа.
6. Файл правки завершайте командой M5999 I0, иначе изменения не сохранятся.
7. После правки заново пройдите ручное выравнивание платформы по бумаге — порог сместился, старая калибровка больше не действует.

Если лезть в параметры руками не хочется, у Elegoo есть готовый файл ровно с этим эффектом: 16kchitugcode.gcode со страницы вики про шум при печати. Он понижает порог автовыравнивания и уменьшает давление на платформу — то есть делает то же самое, только без ручного редактирования.

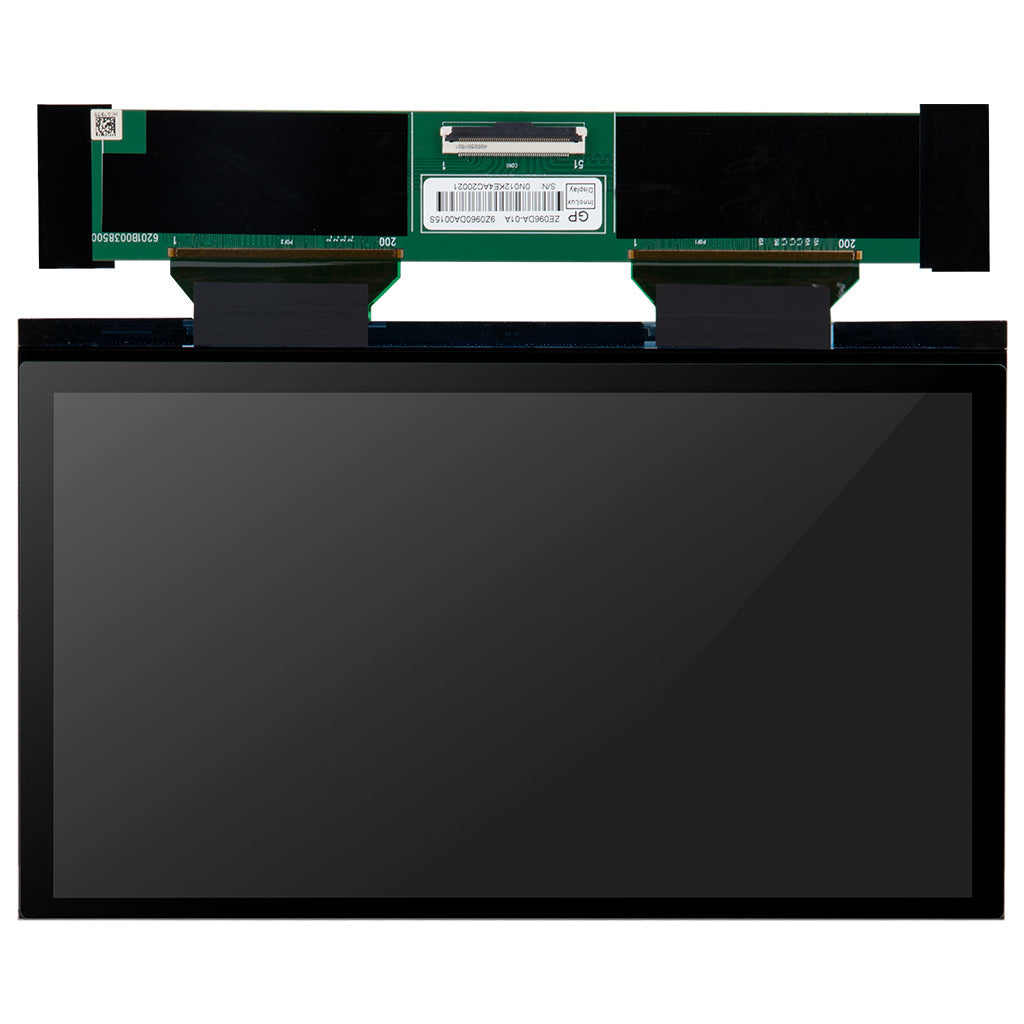

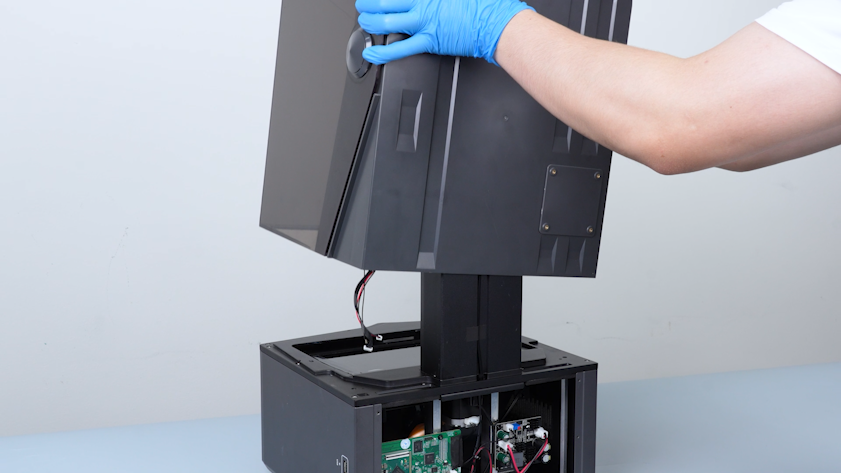

9. Замена 16K-экрана: полная разборка ради расходника

ЖК-экран зажат между средней панелью и линзой Френеля, и добраться до него можно только разобрав весь корпус: официальное видео замены идёт шестнадцать минут. В опросе владельцев 16K на r/ElegooSaturn это пункт номер один в списке «что Elegoo должна сделать иначе»: один из участников написал, что когда его экран умрёт, машина отправится в мусор, а не на ремонт.

1. Купите экран с артикулом A0S0V1: у Elegoo он стоит 129,99 $, в нашем каталоге — около 91 $. Экраны от 12K не подходят: там другая матрица и другой артикул.
2. Подготовьте шестигранники 2,0 и 2,5 мм, новый шлейф, скотч и стяжки.

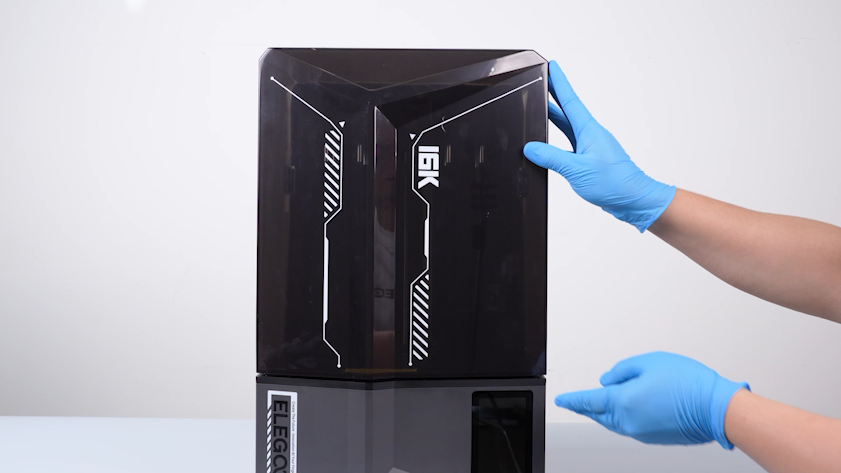

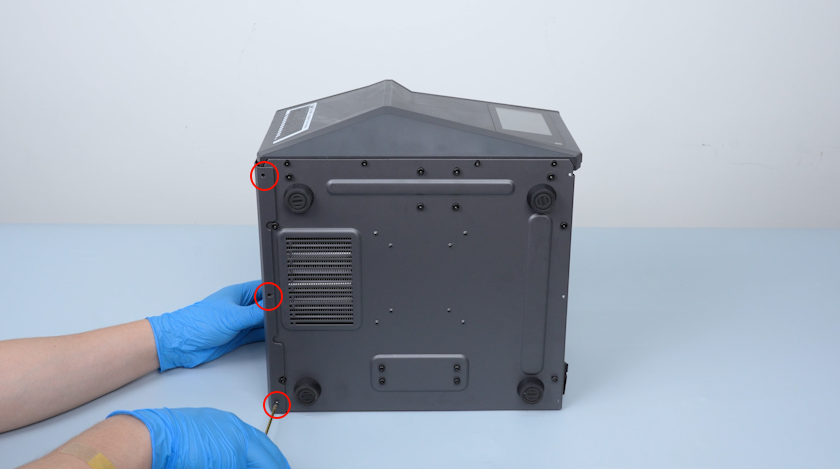

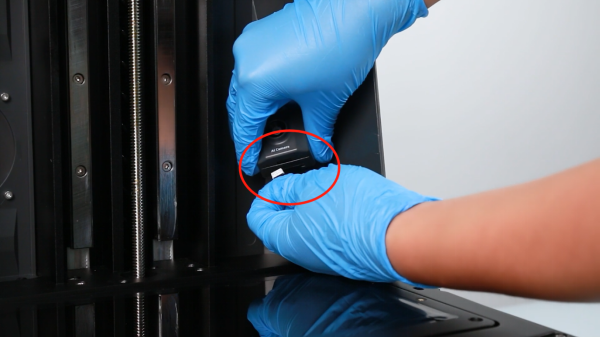

3. Порядок разборки: 7 винтов задней крышки, снять шлейф экрана, разъёмы подсветки и камеры, антенну Wi-Fi, затем 6 винтов низа колпака и 1 сзади, 10 винтов кромки средней панели, по 3 винта боковых крышек, 4 винта передней, 14 винтов нижней крышки и 10 винтов линзы Френеля.
4. Линзу Френеля не трогайте пальцами и кладите на чистую бумагу: отпечаток на ней даст пятно на всех будущих отпечатках.
5. Новый экран сажается на двусторонний скотч, стеклом вниз. Перерезанные стяжки платы экрана поставьте новые.
6. После замены заново откалибруйте выдержку: разброс светопропускания панелей заметный, старый профиль почти наверняка не подойдёт.

10. 16K-панель пересвечивает: профили от 12K не подходят

Мелкие отверстия заплывают, буквы теряют форму, «слоновья нога» держится даже при выдержке одна секунда, а на проверочной матрице пропадают долины и отверстия. Причина не в вашем фотополимере: 16K-матрица пропускает меньше света, чем 12K — по разбору сообщества около 3,8–4 % против 4–5 % у ранних партий, — и Elegoo подняла внутреннее усиление засветки, чтобы это компенсировать. В итоге при «100 %» реальная мощность на 16K заметно выше, а все ходовые таблицы выдержки писались под 12K.

1. Сначала снизьте мощность засветки (Light PWM) до 60–80 %. Рабочие значения из обсуждений: 65, 70, 75 и 80 %. И только потом калибруйте выдержку.

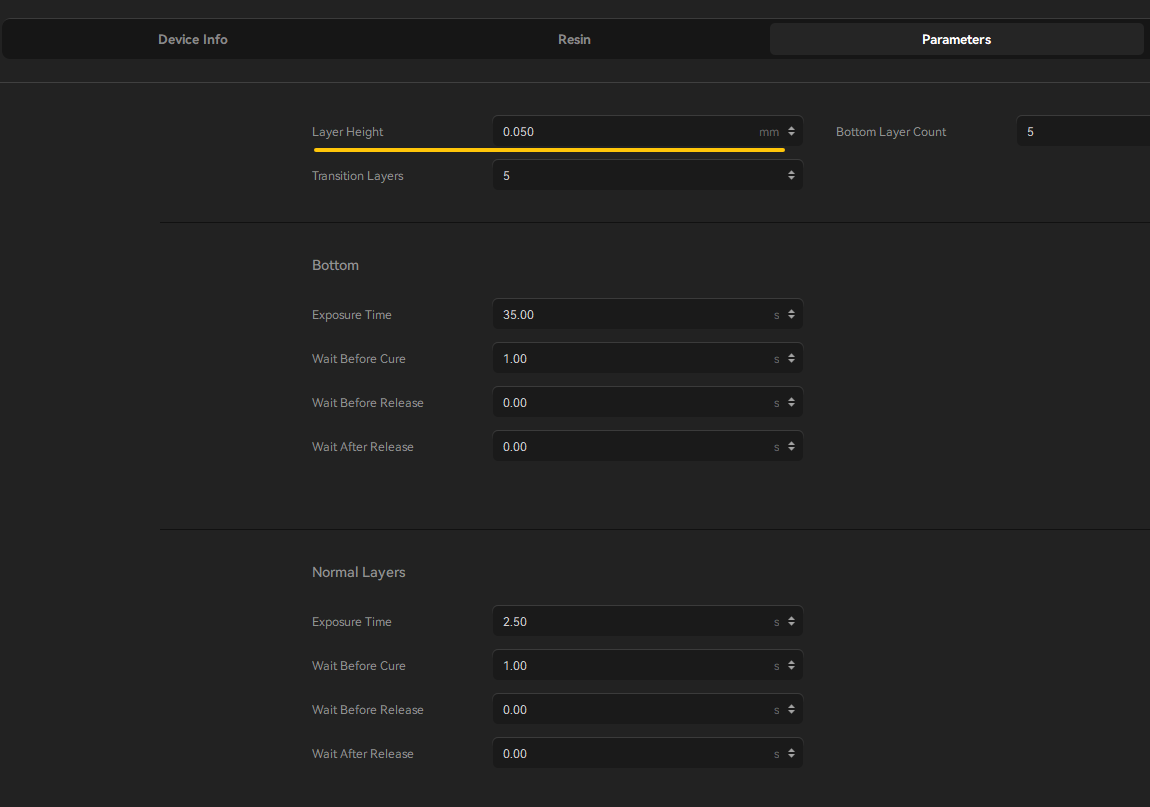

2. Стартовая вилка: слой 0,05 мм, выдержка 1,5–2,5 с шагом 0,2 с.
3. Калибруйте конусами Cones of Calibration V3, а не одной проверочной матрицей.
4. Если печатаете матрицу — поставьте 0 переходных слоёв и 4–5 базовых. Иначе матрица начинается внутри переходных слоёв, и мылит её не выдержка, а они.
5. Проверьте, что правка мощности вообще применилась: по сообщениям владельцев в файлах .goo регулировка иногда не срабатывает, а в .ctb работает.
6. Сглаживание не выключайте. На 16K оно урезано до 3 бит — 8 градаций серого вместо 8 бит у обычных машин, — но оно работает и всё ещё помогает.

11. Подложка держится намертво, а модель отваливается сразу над ней

Первые слои приклеены к платформе как бетон, но ровно там, где начинаются переходные слои или поддержки, печать расслаивается. Часто это случается после десятка удачных печатей подряд. Виновата слишком короткая выдержка обычных слоёв при штатной базовой: 1,8 с при слое 0,05 мм на 16K не хватает. Плюс тот же эффект подпружиненной платформы — базовые слои по факту толще и передержаны, а обычные недодержаны.

1. Поднимите выдержку обычных слоёв до 2,2–2,5 с при слое 0,05 мм: у владельцев переход с 1,8 на 2,5 с снимает расслоение полностью.
2. Базовую держите в диапазоне 20–35 с при 5–7 базовых слоях, а не задирайте выше.
3. Добавьте паузу перед засветкой — она же лечит прикипание подложки к платформе.
4. Осмотрите плёнку: после крупного провала на ней остаются отпечатки поддержек, и дальше начинают сыпаться модели, которые раньше печатались нормально.

12. Подложка крошится при снятии и ломает модель

Шпатель заходит под край, но при малейшем усилии подложка трескается как стекло, а вместе с ней ломается хрупкая деталь. Это передержанные базовые слои: толстые из-за просадки подпружиненной платформы, плюс завышенная базовая выдержка, плюс избыточная мощность 16K-панели — на выходе стеклянно-хрупкий плот.

1. Снижайте базовую выдержку и количество базовых слоёв, добавляйте паузу перед засветкой.
2. Снизьте мощность засветки, если она оставлена на 100 %.
3. Обходной приём владельцев: наоборот, задрать толщину подложки до 200 мкм — тогда она колется щепками и отходит целиком.
4. Снимайте платформу с принтера и отделяйте модель на столе, а не соскребайте на месте.

13. Модель прилипает к платформе намертво

Обратная сторона хорошей адгезии: лазерно-гравированная платформа держит очень крепко, а передержанные базовые слои усиливают эффект. Деталь не отделяется, а при отрыве повреждается её нижняя часть.

1. Снизьте выдержку базовых слоёв примерно на 20 % — но не переусердствуйте, иначе модель отвалится в процессе печати.
2. Снимайте платформу с принтера и отделяйте модель на столе.
3. Подержите платформу в тёплой воде перед снятием: отпечаток отходит заметно легче.
4. Скруглите углы металлического шпателя и зашлифуйте кромку мелкой шкуркой. Заводские заусенцы царапают покрытие платформы.

14. Наклонному отрыву нужны бо́льшие паузы, чем обычной машине

Профиль, перенесённый с обычного фотополимерного принтера, даёт разводы на цилиндрических поверхностях, шершавую белесую боковую поверхность и «плывущую» геометрию у нижнего края. При наклоне фотополимеру нужно дольше перетекать обратно в зазор, чем при вертикальном подъёме. Если засветка начинается раньше, чем слой успокоился, состав продолжает вытекать из-под модели — отсюда и разводы.

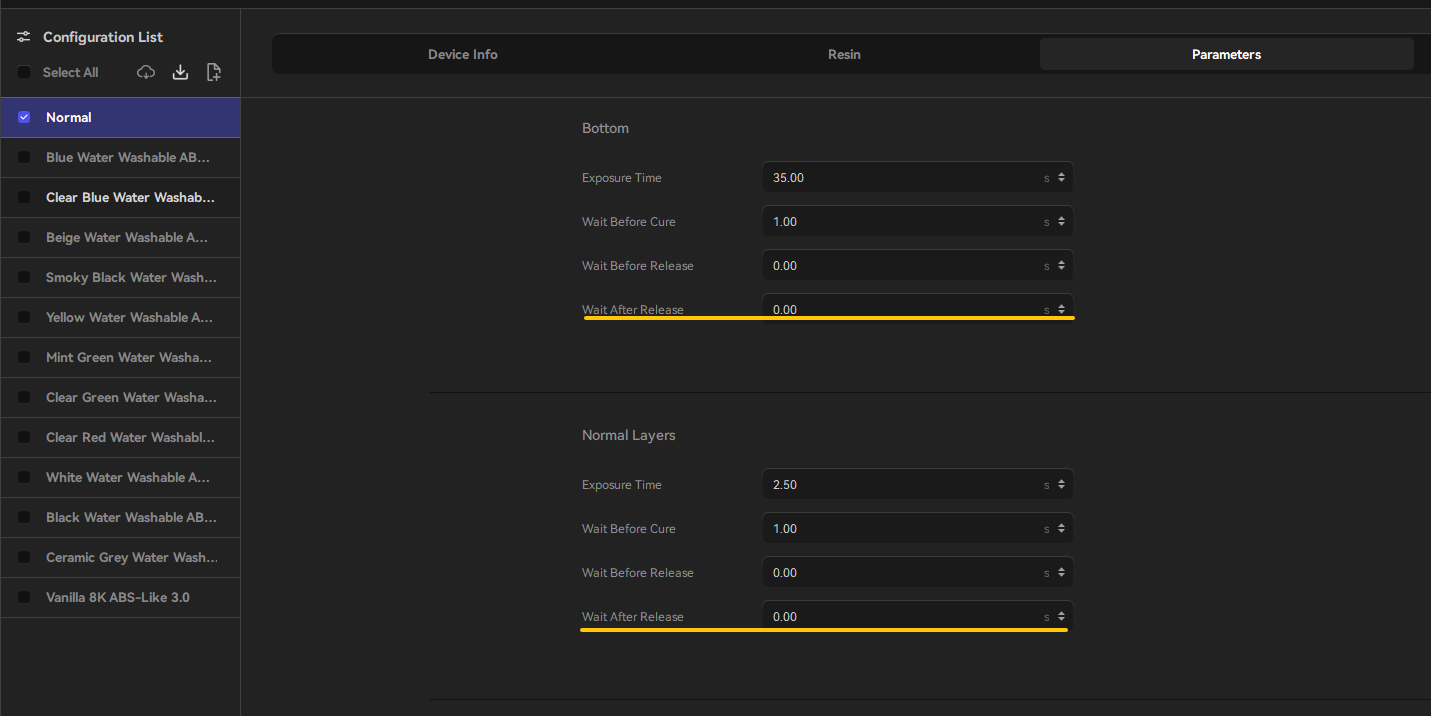

1. Держите паузы выше, чем на обычной машине. Штатная пауза после отрыва в профиле — 1,2 с, при проблемах её поднимают до 5 с и выше.
2. Скоростные правки вносите малыми шагами: выигрыш от разгона составляет 5–20 %, а риск брака растёт быстрее.
3. Для густого состава либо ещё поднимайте паузы, либо грейте ванну.
4. Располагайте модель под углом 30–60° к платформе: сечение меньше, и фотополимер успевает затечь.

Самопроверка и механика: что означает каждая ошибка

Saturn 4 Ultra 16K гоняет самопроверку при каждом включении и перед каждой печатью. В списке девять строк: связь с ЖК-экраном, УФ-матрица, ванна, мотор оси Z, мотор оси X, ИИ-камера, вентилятор, механический датчик и термодатчик УФ-платы. Плюс счётчик слоёв разделительной плёнки. Оранжевый кружок напротив строки — это не приговор, а подсказка, куда смотреть.

15. «Foreign matter detected» на идеально чистой ванне

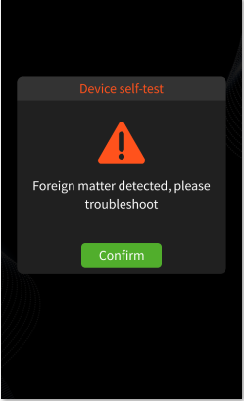

Принтер отказывается стартовать и показывает «Foreign matter detected, please troubleshoot», хотя ванна вымыта. У части машин на 16K в этом окне вообще нет кнопки принудительной печати, и запустить задание не получится никак. Датчик усилия отстроен под узкий диапазон вязкости — примерно до 400 мПа·с, — и ложное срабатывание даёт всё, что меняет усилие при подходе платформы к плёнке.

1. Прогрейте фотополимер: включите преднагрев до 30 °C и только потом отправляйте файл. У автора самого подробного треда это решило проблему полностью — до прогрева ошибка вылезала при каждом старте.
2. Поставьте принтер на устойчивую ровную поверхность подальше от стиральной машины, компрессора, вентилятора и другого принтера. Вики Elegoo прямо предлагает для проверки поставить принтер на пол.
3. Отфильтруйте фотополимер и уберите из ванны отвердевшие куски. Проверять ванну нужно после каждой неудачной печати, а не «когда-нибудь».

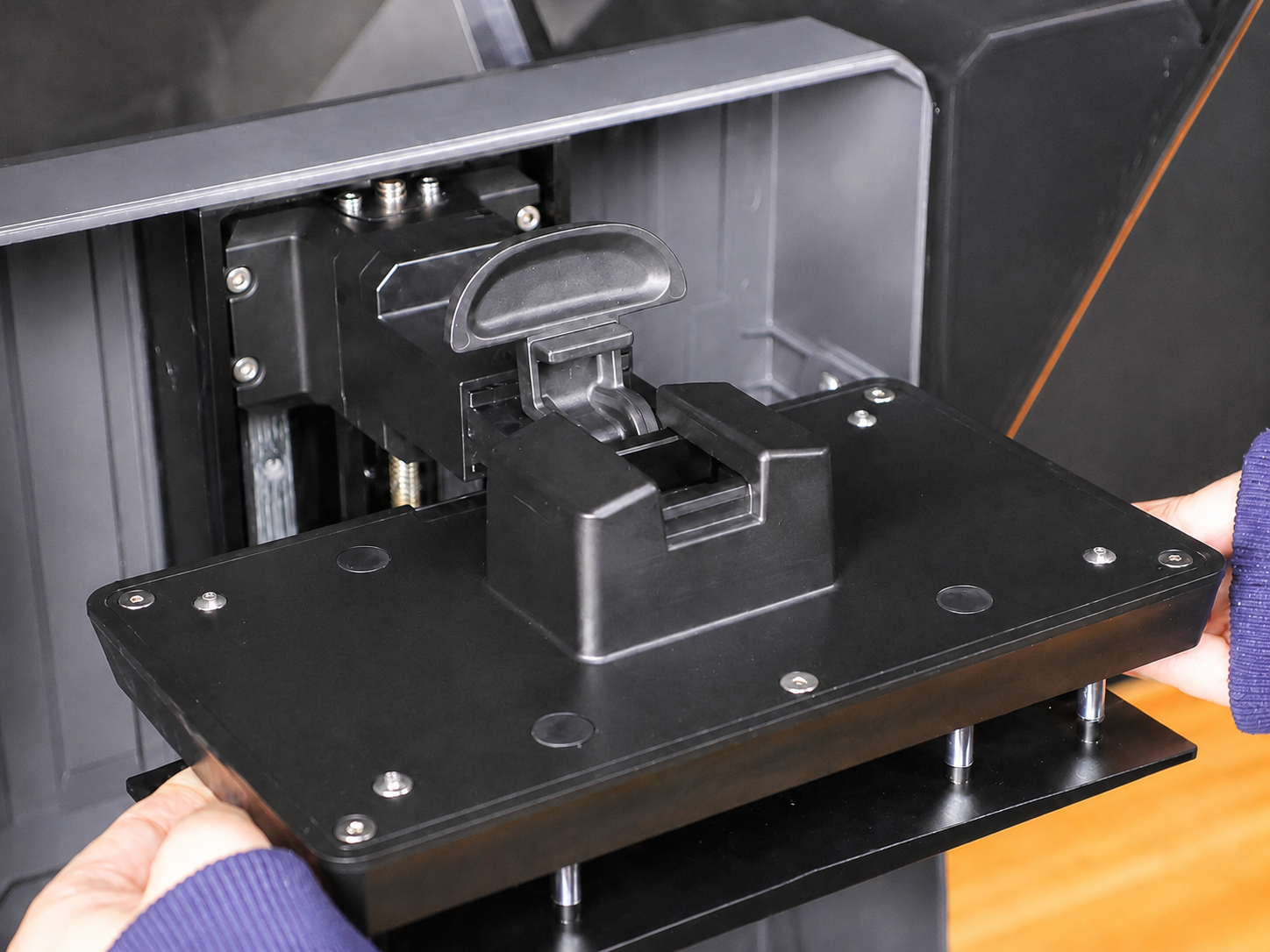

4. Снимите и заново поставьте платформу, протяните её крепёжные винты, протрите спиртом контактную площадку платформы и кронштейна оси Z.
5. Снимите стороннюю магнитную или гибкую площадку. Штатный автоуровень читает её толщину как посторонний предмет — это отдельная известная несовместимость.
6. Не ставьте принтер под прямое солнце: сильный свет отверждает плёнку фотополимера прямо в ванне, и она же потом даёт эту ошибку.
7. Проверьте шлейф механического датчика и переходную плату; повреждённый шлейф меняется.
8. Если ничего не помогло — выгрузите файл параметров машины и отправьте в поддержку Elegoo. Владельцам присылали персональный g-code, который снимал проблему насовсем.

16. Густые составы Saturn 4 Ultra 16K не переваривает вообще

Инженерный или стоматологический фотополимер упирается в «Foreign matter detected» ещё до первого слоя. Печать не стартует ни с флешки, ни по сети. Виноват тот же датчик усилия и те же 400 мПа·с: штатных 30 °C подогрева густым составам не хватает, чтобы уложиться в диапазон. Стоматологические композиты с паспортной вязкостью 900–1500 мПа·с — это заведомо мимо.

1. Оставайтесь на низковязких составах: ABS-подобные, водосмываемые и быстрые фотополимеры Elegoo проходят без вопросов.
2. Для густого состава грейте бутылку отдельно выше 30 °C и наращивайте паузу перед засветкой на базовых слоях до 60 с.
3. Смотрите вязкость в паспорте состава до покупки, а не после.
4. Радикальный путь — понижать порог обнаружения в машинных параметрах, но это уже вмешательство в прошивку со всеми последствиями для гарантии.

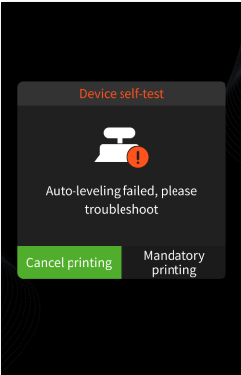

17. «Auto-leveling failed»: самопроверка встала на выравнивании

На самопроверке или при старте печати появляется «Auto-leveling failed, please troubleshoot». Elegoo называет четыре причины: неустойчивая или неровная поверхность и вибрация рядом, платформа вставлена не до конца или её винты ослабли, неисправен шлейф или переходная плата механического датчика, сбились пороговые параметры датчика.

1. Поставьте принтер на ровную устойчивую поверхность подальше от вентиляторов, компрессоров и стиральных машин.
2. Выньте и заново защёлкните платформу, протяните её крепёжные винты.
3. Проверьте шлейф между механическим датчиком и переходной платой: посадку, целостность, состояние контактов. При обрыве меняется шлейф или плата.
4. Не помогло — скопируйте в корень флешки файл Exporting.gcode, не переименовывая и не кладя в папку, и запустите его как обычную печать.
5. Заберите с флешки сгенерированный файл 100MachineParams.gcode и отправьте в поддержку Elegoo вместе с названием и вязкостью используемого фотополимера — без этих данных обращение будут пинать по кругу.

18. Ручное выравнивание платформы по бумаге

Стабильный брак в одном квадранте: в одном углу подложка не прилипает, в другом расплющена. Важно понимать, что «автоуровень» Saturn 4 Ultra ищет ноль по оси Z механическим датчиком, а не выравнивает плоскость. Плоскость выставлена на заводе и держится подпружиненными винтами — при перекосе её правят руками.

1. Нарежьте любую модель с базовой выдержкой 60 или 90 секунд — так у вас будет время на подкрутку — и сохраните файл на флешку.

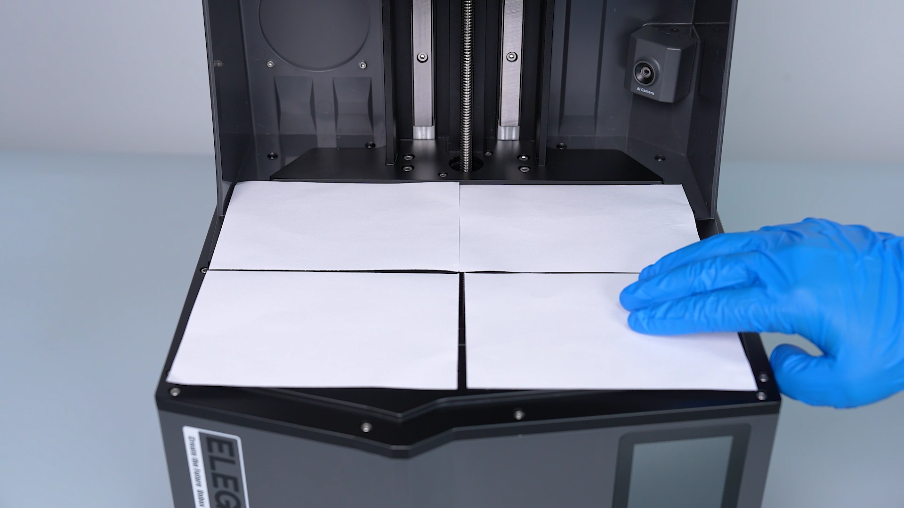

2. Снимите ванну, полностью очистите платформу, положите по четверти листа A4 в четыре угла экрана.

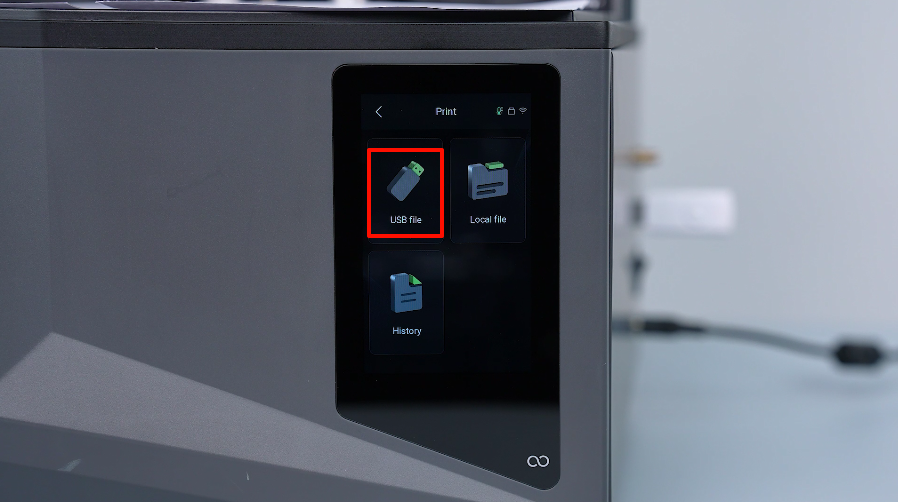

3. Запустите печать без ванны через «Печать — USB-файл». На предупреждение о нехватке фотополимера ответьте «Mandatory printing».
4. Во время засветки первого слоя потяните каждый лист. Правильный натяг — лист вытаскивается, но обратно не заходит.
5. Там, где бумага идёт свободно, чуть ослабьте винт этого угла шестигранником 2,5 мм. Только ослаблять: резко затягивать нельзя, платформу перекосит.
6. После каждой правки перепроверяйте все четыре угла, а не только тот, который трогали.
7. Если не помогает, залейте патч-прошивку ChituGcode.gcode со страницы вики про выравнивание и повторите процедуру.
8. Крайний шаг из официальной инструкции — подрегулировать винты крепления консоли оси Z.

19. Кривая платформа из коробки

В центре платформы ничего не прилипает, либо один угол при калибровке всегда заметно туже остальных, а сама платформа качается, если положить её на ровную поверхность. Это заводской брак плоскостности, и тянется он с первых партий 16K.

1. Положите платформу на заведомо ровную поверхность, покачайте и посветите фонарём с обратной стороны на просвет.
2. Снимите видео качания и зазора и отправьте в поддержку. По свежим отзывам платформу меняют, хотя процедура долгая — раньше от владельцев требовали полтора десятка шагов диагностики с фотографиями.
3. Не компенсируйте перекос выдержкой — так вы просто быстрее убьёте экран.
4. Пока ждёте замену, печатайте в той зоне платформы, где плоскость нормальная.

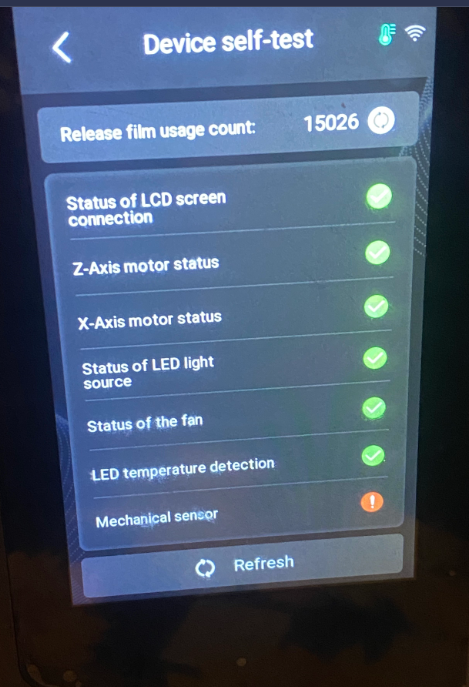

20. «Mechanical Sensor Error»: виноват спиральный провод

Самопроверка ругается на механический датчик, при этом остальные строки зелёные. Elegoo перечисляет: неустойчивая поверхность, вибрация от соседней техники, ослабший или повреждённый шлейф датчика, запутавшийся спиральный провод наклонного узла, неисправная переходная плата.

1. Переставьте принтер на устойчивую ровную поверхность. Для проверки вики предлагает поставить его прямо на пол — это не шутка, а официальный шаг диагностики.

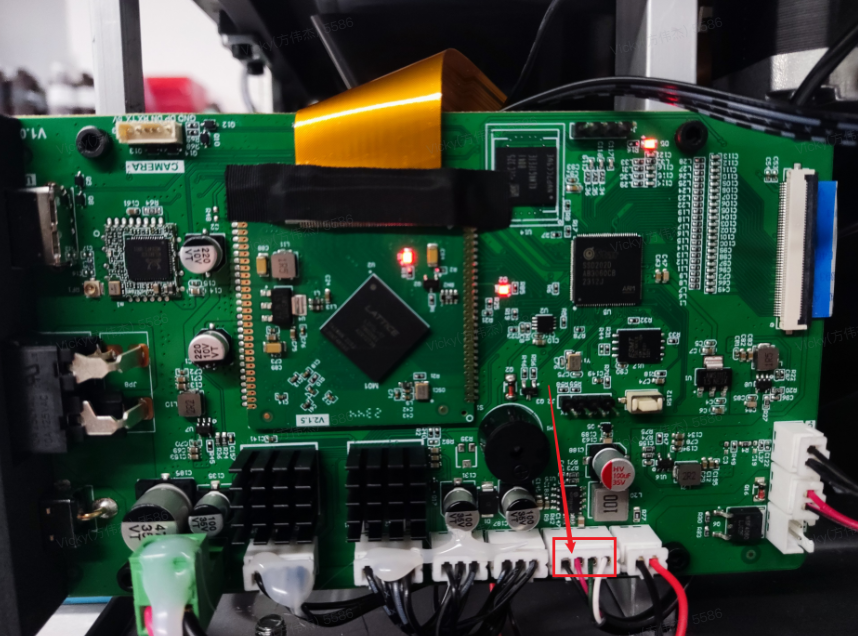

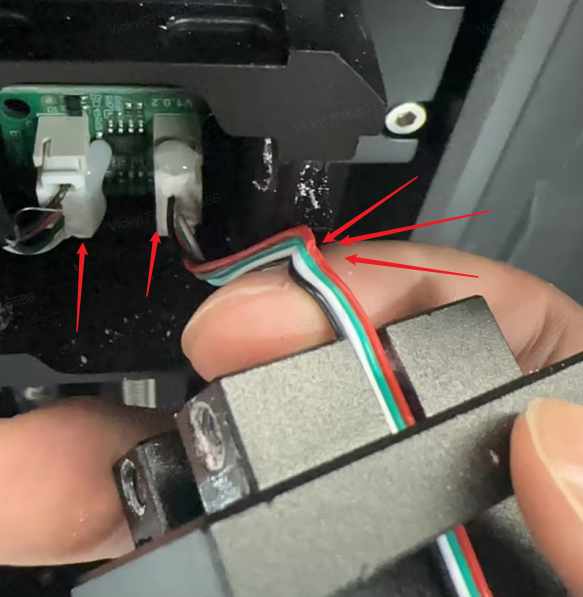

2. Проверьте шлейф между датчиком и переходной платой: надёжность посадки, целостность, состояние контактов.
3. Осмотрите спиральный провод. Если он перекручен или зацепился за соседние детали, разложите его по официальному видео для серии Saturn 4 и повторите самопроверку.
4. Если после укладки провода ошибка осталась — спиральный провод меняется.
5. В обращение в поддержку сразу прикладывайте фото сообщения, фото проводки датчика и фото переходной платы. Без них разбирательство затягивается на недели.

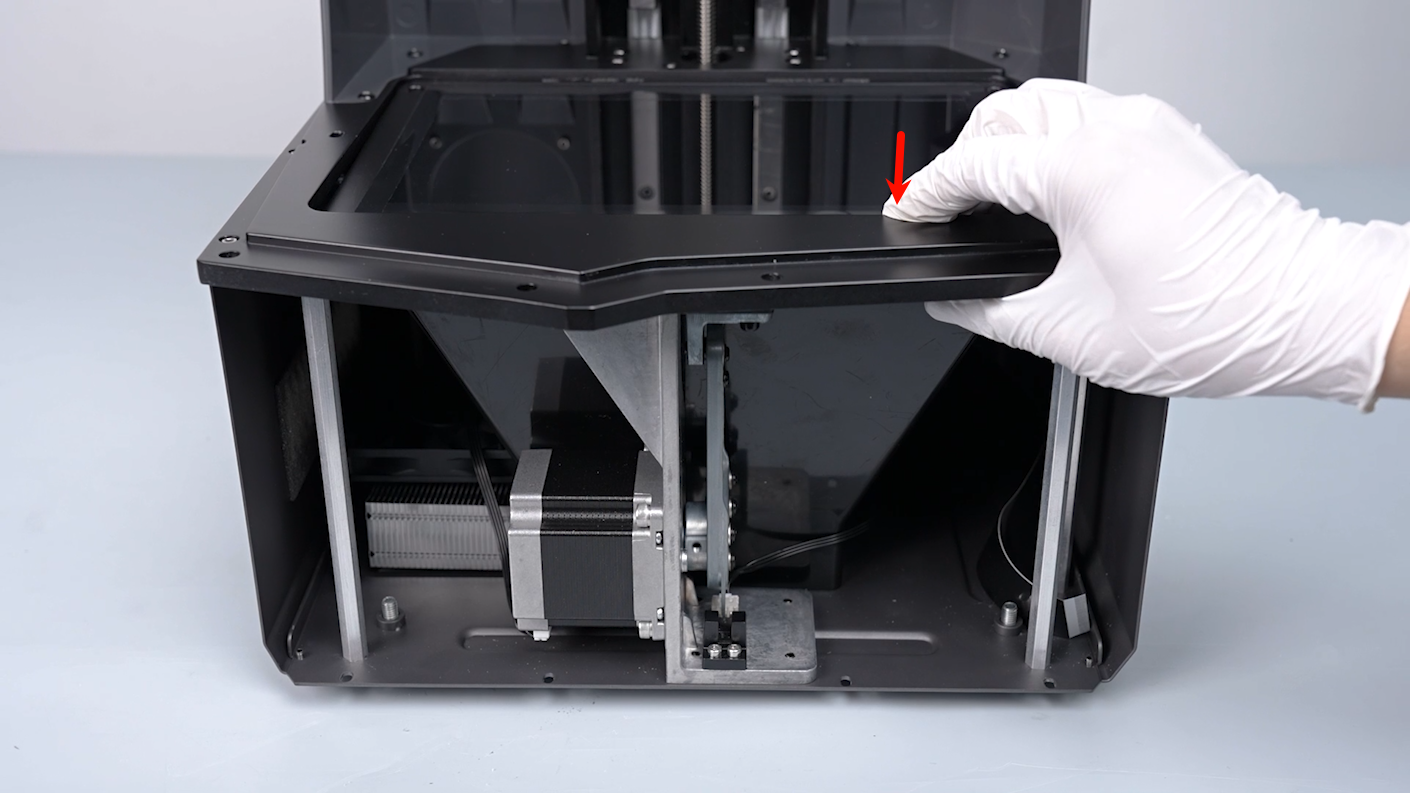

21. «X-Axis Motor Status» и стук наклонного механизма

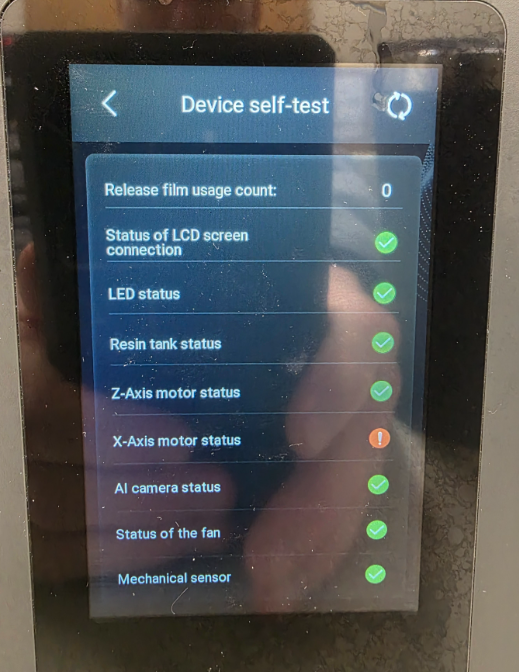

На самопроверке возврат оси X в ноль идёт с ударом, слышен стук, потом появляется ошибка «X-axis Motor Status». В тяжёлом случае ванна остаётся полностью наклонённой, а мотор не работает. Официально причин четыре: ослаб или выпал крепёж наклонного механизма, залита не та прошивка или не тот конфигурационный g-code, неисправен концевик оси X, неисправен сам мотор.

У владельца нового 16K нашлась более приземлённая причина: не был затянут безголовый установочный винт, который держит рычаг на валу мотора. Отказ случился на пятой печати. Заодно выяснилось, что все разъёмы залиты крупными кляксами термоклея: капли затянуло в механизм, и они почти оторвали концевик.

1. Осмотрите весь крепёж наклонного узла и рычага. Винт в отверстии рычага — безголовый, снаружи его не видно, и он не «потерялся»: его надо просто затянуть шестигранником 2,5 мм.

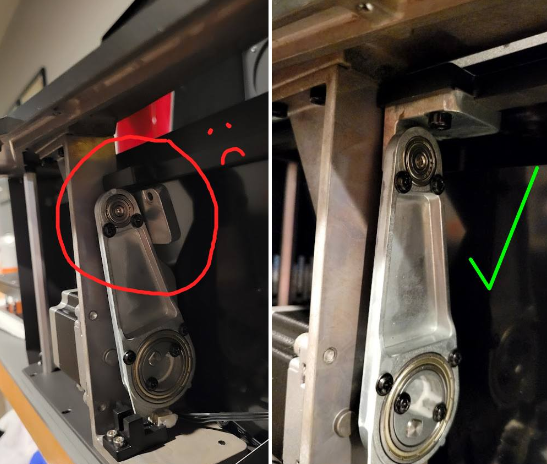

2. Сверьте положение рычага с фотографией из вики: сбитое и правильное положение отличаются заметно.
3. Проверьте версию прошивки и конфигурационный файл. При подозрении запросите в поддержке правильный файл под свою ревизию платы.
4. Проверьте проводку концевика оси X и его разъём на плате, поищите следы затёкшего фотополимера и коррозии. Для проверки концевики осей X и Z можно поменять местами.
5. Проверьте проводку мотора оси X и его разъём. Залитый фотополимером мотор меняется, а не отмывается: он может выгореть.

22. Громкие удары при отрыве и модель, прилипшая ко дну ванны

На печати раздаются резкие хлопки, а по итогу деталь остаётся не на платформе, а на плёнке. Слишком велика сила отрыва. Elegoo перечисляет: холодный фотополимер, неудачная ориентация модели с большой или резко меняющейся площадью сечения, завышенная выдержка, слишком короткая пауза после отрыва, слишком тонкий слой, завышенная мощность засветки. Отдельная причина — застрявший в ванне обломок предыдущей печати: наклонный узел упирается в него и не доходит до исходной точки.

1. Прежде чем трогать настройки, отфильтруйте фотополимер и уберите отвердевшие куски со дна ванны.
2. Прогрейте фотополимер до 25–30 °C. Если в помещении холоднее 25 °C, бутылку можно подержать около 10 минут в воде температурой примерно 60 °C.
3. Разверните модель так, чтобы площадь сечения была меньше и менялась плавно. Elegoo прямо называет это самым действенным средством.
4. Уменьшите базовую и обычную выдержку под свой состав.
5. Увеличьте паузу после отрыва примерно на 20 секунд.
6. Поставьте слой 0,05 мм, если печатали тоньше: на тонком слое отрывать сложнее.
7. Снизьте мощность засветки на 10 %. Шкала здесь 0–255, где 255 — это примерно 100 % мощности.
8. Запустите официальный файл 16kchitugcode.gcode: он понижает порог автовыравнивания и давление на платформу, и отрыв идёт мягче.

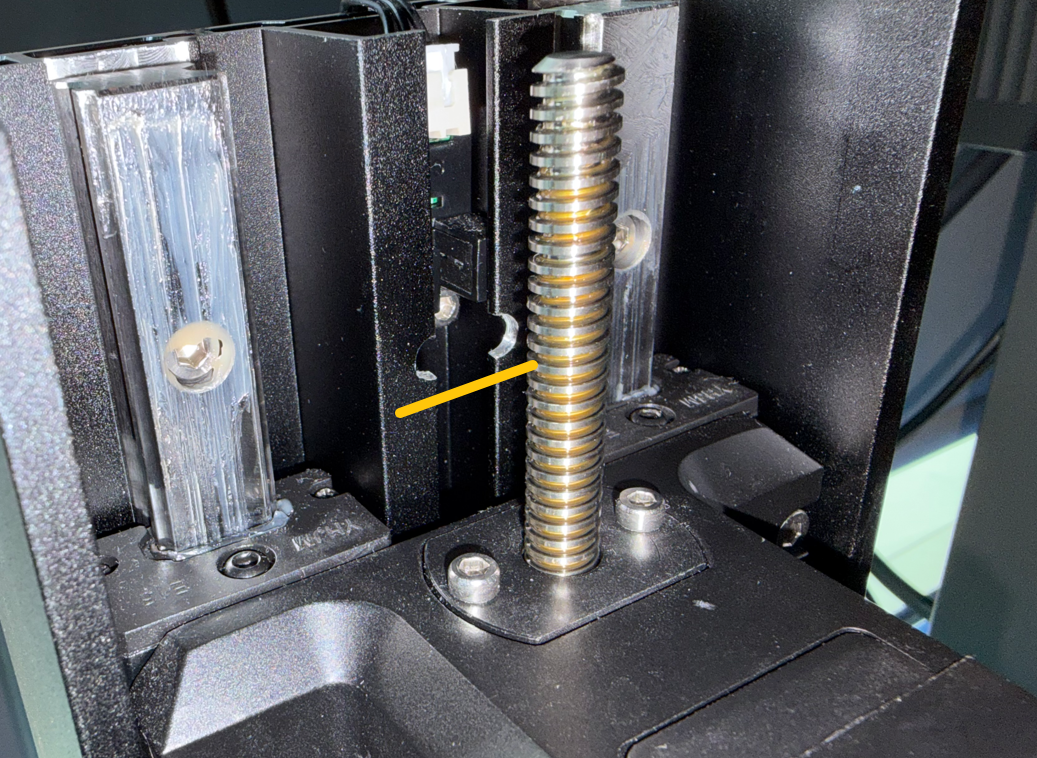

23. Концевик оси Z не срабатывает — каретка бьётся в верхнюю точку

На возврате в ноль или самопроверке каретка оси Z продолжает ехать вверх и упирается в верх направляющих. Причин три: ослаб крепёж концевика, деформирован флажок, который его нажимает, или сам концевик неисправен.

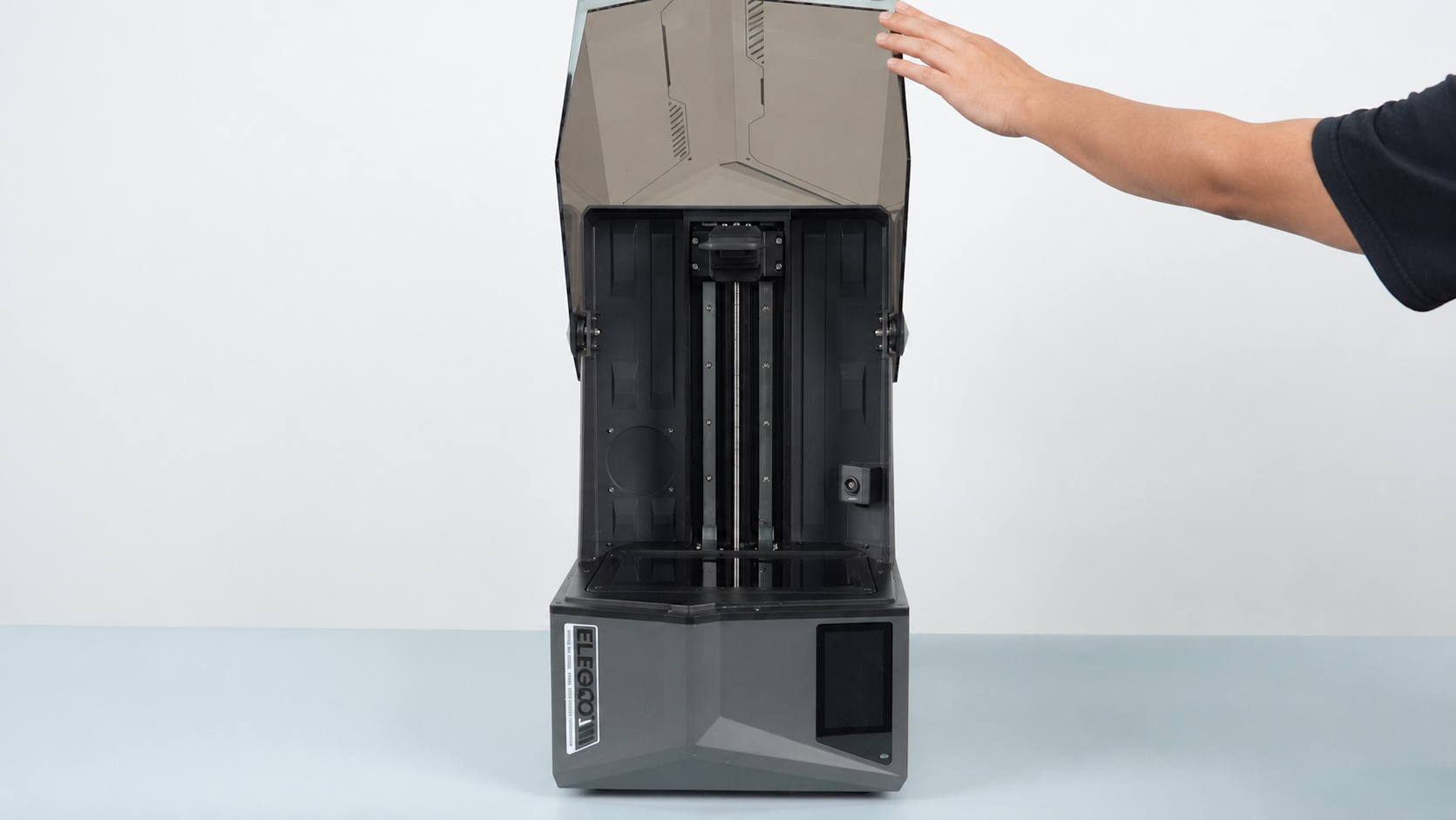

1. Обесточьте принтер, снимите колпак, платформу и ванну.
2. Рукой в перчатке проверните ходовой винт против часовой стрелки и опустите каретку ниже метки. Винт смазан, поэтому либо перчатка, либо безворсовая салфетка.
3. Подайте питание, дождитесь самопроверки и во время движения оси Z нажмите концевик шестигранником. Реагирует только прямоугольная зона, отмеченная на фото из вики — мимо неё концевик ничего не видит.
4. Ось остановилась — проверяйте винты крепления концевика и флажок. Не остановилась — сразу выключайте питание и проверяйте разъём концевика.
5. Разъём с завода прихвачен термоклеем. Если он не болтается, клей не трогайте.
6. Флажок должен проходить примерно по центру концевика и не касаться его поверхности. Деформирован — меняется.

24. Ось Z не двигается, шумит или дёргается

Самопроверка выдаёт ошибку статуса мотора оси Z, а при ручном управлении каретка не идёт, шумит или не реагирует вовсе. Причины: затёкший и отвердевший в моторе фотополимер, плохой контакт разъёма, неисправный мотор, неисправная материнская плата, ослабший крепёж антилюфтовой гайки, деформация ходового винта или отсутствие смазки на направляющих.

1. Осмотрите мотор на предмет затёкшего фотополимера. Залитый мотор может выгореть — его меняют, а не отмывают.
2. Протяните винты крепления мотора и антилюфтовой гайки.
3. Обесточьте принтер, снимите заднюю панель и переподключите разъём мотора оси Z.
4. Осмотрите ходовой винт и направляющие на деформацию, протрите безворсовой салфеткой и заново смажьте.
5. Проверьте, не запутался ли спиральный провод.
6. Отпустите два винта антилюфтовой гайки, придержите консоль и подвигайте ось с экрана. Пошла — менять гайку.
7. Диагностика мотора: обесточьте принтер, отключите разъёмы моторов X и Z, воткните разъём мотора X в гнездо Z и включите принтер. Если средняя плита пошла вверх — виноват мотор Z или его кабель. Питание при этом сразу выключайте, чтобы ничего не сломать.

Электрика, прошивки и сеть

25. УФ-засветка не включается: чаще всего виноват чужой блок питания

Печать «прошла», но ни на платформе, ни в ванне ничего не отвердело. При включении засветки с экрана матрица показывает картинку, а свет не загорается. Elegoo ставит на первое место неверный блок питания: штатный для Saturn 4 Ultra и Saturn 4 Ultra 16K — 24 В 6 А, а у станций мойки и досветки серии Mercury адаптеры обычно 12 В. Дальше по списку: ослабший разъём на плате стабилизатора тока, неисправная УФ-плата или плата стабилизатора, отсутствие питания УФ с материнской платы.

1. Прочитайте шильдик адаптера: нужно ровно 24 В, 6 А, 144 Вт. Мультиметром проверьте напряжение на выходе.
2. Обесточьте принтер, снимите заднюю панель — 7 винтов шестигранником 2,0 мм — и проверьте разъём УФ на плате стабилизатора тока. Разъём залит термоклеем: если он не болтается, клей не снимайте.
3. Кто умеет обращаться с мультиметром: включите засветку через «Tool — Screen Exposure — Text» и замерьте напряжение на разъёме УФ. В норме в двух точках около 24 В, в третьей около 25 В.
4. Нет напряжения в первой точке — вероятна неисправность материнской платы, дальше только сервис.

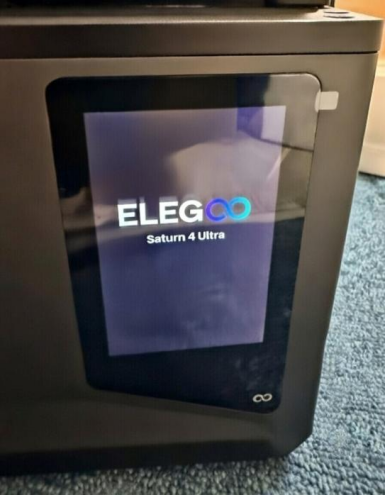

26. Принтер не грузится после обновления прошивки

После обновления по воздуху или после включения со вставленной флешкой машина замирает на логотипе ELEGOO или на крутящемся индикаторе. У части владельцев после первого восстановления настройки сбрасываются при каждом выключении, а внутренняя подсветка включает УФ на малой мощности — при полной ванне это отверждает фотополимер прямо на плёнке, а экран показывает 50 и даже 97 °C.

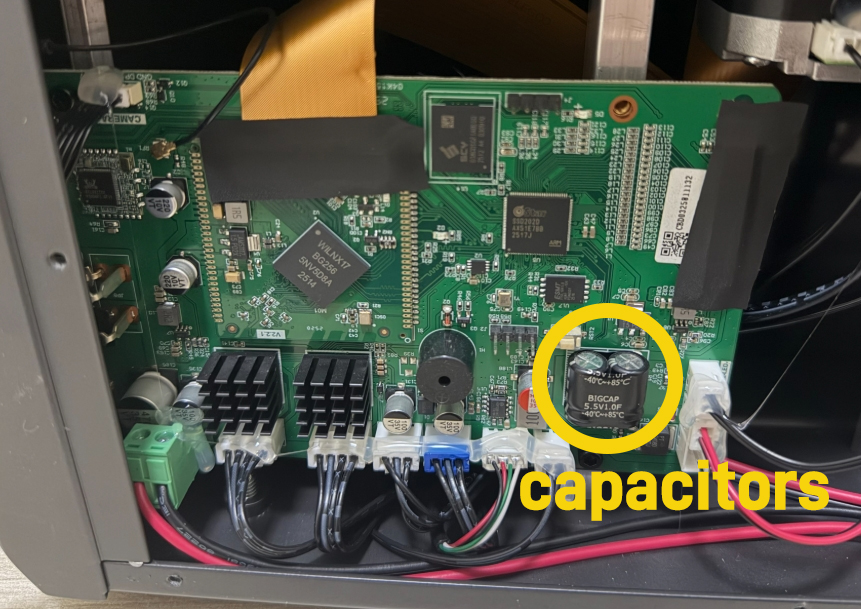

Причина — прошивка не соответствует ревизии материнской платы. У 16K минимум две ревизии, и различают их по наличию пары конденсаторов справа на плате: Elegoo прямо пишет, что плату с конденсаторами обновляют файлом, а без конденсаторов — по воздуху. Второй триггер — включение принтера со вставленной флешкой. Прошивка от Saturn 4 Ultra 12K на 16K не годится: машина перестаёт видеть экран и начинает громко пищать.

1. Снимите заднюю панель, сфотографируйте материнскую плату и отправьте фото в поддержку: файл прошивки подбирают по ревизии, и без снимка платы вам пришлют не то.
2. Отформатируйте флешку в FAT32, объём до 16 ГБ, интерфейс USB 2.0, без переходников. Файлы кладите в корень, не в папку.

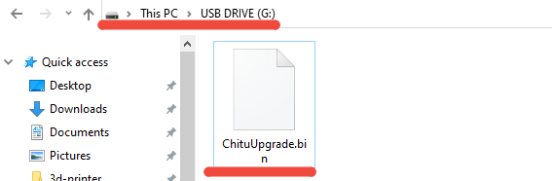

3. Залейте восстановительную прошивку ChituUpgrade.bin: вставьте флешку и перезагрузите принтер, обновление стартует само.
4. После оживления обязательно долейте полноценную прошивку — иначе останется дефект с постоянно горящей подсветкой, а это тихо портит плёнку.
5. Удалите файл прошивки с флешки. Иначе обновление будет прогоняться при каждом включении, а принтер начнёт выдавать «Same Firmware already exists!».
6. Обновление с флешки идёт тремя файлами по очереди: сначала .bin, потом chituFPGA.bin, потом g-code. После каждого — выключение, пауза 10 секунд, включение. Пропустили шаг — машина осталась недообновлённой.
7. Пока не убедились, что подсветка не включает УФ, держите ванну вынутой.
8. Если после восстановления экран мёртв: снимите заднюю панель, оставьте подключённым только шлейф экрана и подайте питание. Экран ожил — коротит один из отключённых узлов. Не ожил — под замену материнская плата, для 16K это артикул A0S061.

27. Обновления прилетают часто, а журнала изменений нет

За первый месяц эксплуатации прилетает несколько обновлений по воздуху, посмотреть, что именно изменилось, негде, откатиться штатными средствами нельзя. Система EL3D-4.0 закрыта: логи пользователю недоступны, публичного журнала изменений Elegoo не ведёт. Номер версии виден только в разделе «Device info», и прошивки 16K живут в собственной ветке V51.xx, отдельной от ветки V41.xx у 12K.

1. Не запускайте обновление перед длинной ответственной печатью.
2. Заранее скачивайте и храните у себя файлы прошивок, пока они доступны в центре загрузок Elegoo.
3. После обновления заново прогоняйте калибровку и проверяйте первый слой: часть изменений — это новая логика компенсаций, а не поломка.
4. Если после обновления камера, Wi-Fi или экран стали вести себя странно — просите в поддержке файл предыдущей версии. Владельцам его присылали, и это помогало.
5. Не прошивайте пять раз подряд одним и тем же способом, если первый прогон не сработал: так теряют и работающую версию.

28. Экран перестаёт менять картинку посреди печати

На случайном слое ЖК-экран замирает на одном кадре. Платформа продолжает ходить, УФ включается и выключается вовремя, принтер бодро досчитывает до конца — но новые слои не засвечиваются. После этого перестаёт работать и очистка ванны, помогает только перезагрузка. Самое неприятное: тесты засветки при этом проходят идеально, и поддержка сначала не верит.

1. Сфотографируйте материнскую плату и напишите в поддержку формулировкой «неверная версия прошивки под мою ревизию платы» — по сообщениям владельцев обновление по воздуху иногда ставит не тот файл.
2. Переподключите шлейф ЖК-экрана с обеих сторон: на плате экрана и на материнской.
3. Не тратьте время на то, что владельцы уже перепробовали без результата: сброс к заводским настройкам, другая флешка, передача по Wi-Fi вместо USB, смена слайсера, смена формата файла и смена модели.
4. Если тесты засветки проходят, а замирания повторяются — просите замену экрана по гарантии.

29. Восстановление после отключения питания уронило платформу на экран

После сбоя электричества принтер возобновил печать и врезался платформой в экран. Это ошибка прошивки в расчёте позиции по оси Z при возобновлении, случай на тестовом экземпляре 3DWork. После обращения Elegoo прислала исправленную прошивку, а экран уцелел только благодаря защитному стеклу твёрдостью 9H.

1. Держите прошивку актуальной, но обновляйтесь не перед печатью, а в спокойный момент.
2. Не полагайтесь на восстановление: даже удачное возобновление оставляет шов на модели, и часто дешевле перепечатать.
3. Подключите принтер через источник бесперебойного питания.
4. Не снимайте защитное стекло с экрана — это единственный барьер между платформой и матрицей.
5. Трещина на защитном стекле не означает трещину на самом экране. Сначала снимите стекло и посмотрите: часто матрица цела.

30. Мёртвый экран управления из коробки

Новый принтер включается, но на экране серое поле, звукового сигнала самопроверки нет, машина не реагирует. Шлейф к экрану управления держится защёлкой и полоской скотча, без полноценного разъёма, — при перевозке он выходит из гнезда. Обозреватель GamingTrend получил на тест ровно такой экземпляр.

1. Обесточьте принтер.
2. Штатным шестигранником выкрутите восемь винтов передней панели: четыре сверху и четыре снизу.
3. Аккуратно снимите лицевую часть — внутри шлейфы, и рвануть панель на себя нельзя.
4. Переустановите ленточный шлейф, закройте защёлку, зафиксируйте новой полоской скотча и соберите обратно.
5. Если не помогло — случай гарантийный, дальше сами не лезьте.

31. Wi-Fi, приложение и камера отваливаются

Wi-Fi подключён, а ChituManager или приложение принтер не видят. Либо список сетей пуст, либо статус висит на «Connecting», либо принтер ругается на пароль. После некоторых обновлений камера перестаёт открываться, а устройство висит в офлайне. Вики Elegoo прямо называет причиной пустого списка сетей то, что роутер раздаёт только 5 ГГц: модуль принтера рассчитан на 2,4 ГГц.

1. Проверьте гипотезу мобильной точкой доступа: подключите принтер и компьютер к одному хотспоту. Заработало — виноват роутер, а не принтер.
2. Поставьте принтер в 1–3 метрах от роутера, без бетона и металла между ними.
3. Убедитесь, что подключаетесь именно к сети 2,4 ГГц: многие роутеры раздают два диапазона под разными именами и с разными паролями.
4. Проверьте пароль посимвольно: регистр, пробелы, похожие символы.
5. Внесите принтер в белый список MAC, если фильтрация включена, и отключите изоляцию клиентов в настройках роутера.
6. Перезагрузите роутер: выдерните питание на 30 секунд, включите и подождите около 5 минут.
7. Для ChituManager возьмите сетевой адрес принтера из раздела «Device info» и добавьте машину вручную по адресу.
8. Если проблема появилась строго после обновления — запросите у поддержки предыдущую версию прошивки.

32. Зависания при активном таймлапсе и удалённом наблюдении

Принтер падает или зависает посреди печати, если параллельно работают таймлапс и удалённый просмотр камеры. Система не тянет одновременную нагрузку камеры и сетевого стека. У обозревательа 3DWork проблема ушла после того, как Elegoo прислала исправленную прошивку.

1. Обновите прошивку через «Настройки — Обновление версии — Проверить обновления».
2. На длинных ответственных печатях отключайте таймлапс.
3. Не держите окно живой трансляции открытым сутками.

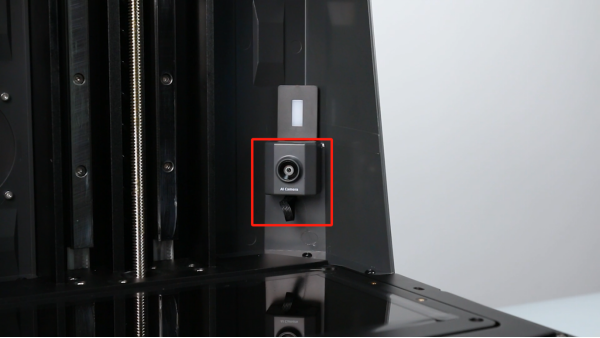

33. ИИ-камера ловит отлипание не всегда и не сразу

Камеру продают как защиту от «блинов» на плёнке, но провал печати она замечает поздно или не замечает вовсе. Камера одна, поэтому часть зоны печати всегда вне кадра, а модель ещё и сама себя закрывает. Оптическое обнаружение отлипания намеренно включается только на большой высоте подъёма платформы — так борются с ложными срабатываниями. В обзоре 3DWork такую защиту прямо называют скорее маркетингом, чем реальной страховкой.

1. Не рассчитывайте на камеру как на единственную защиту в первые часы печати — именно тогда чаще всего и срывает модель.
2. Опирайтесь на датчики, которые работают надёжнее: объёмный датчик не даст стартовать при недоливе и переливе, а датчики давления остановят печать, если забыли снять модель с платформы.
3. Включайте подсветку камеры при печати в тёмном помещении, иначе и трансляция, и таймлапс бесполезны.
4. Помните, что камера с подсветкой видит сквозь дымчатый колпак: не направляйте принтер на то, что не хотите показывать.
5. Состояние записи таймлапса смотрите в ChituManager, а не по значку REC на экране: один и тот же значок горит и при съёмке кадров для детекции, и при записи ролика.
6. Таймлапс пишется в 720p и только для моделей выше 50 мм; хранится максимум 20 роликов, дальше старые затираются.

34. Принтер зависает при выборе флешки или не даёт нажать «Печать»

Принтер замирает при попытке открыть раздел USB, либо флешку видит, но кнопка «Печать» остаётся неактивной. Машина придирчива к накопителю и таблице разделов, плохо переваривает крупные файлы и капризничает при забитой внутренней памяти. Отдельная причина неактивной кнопки — файл нарезан под другую модель или в формате, который принтер не разбирает.

1. Переформатируйте флешку: FAT32, схема разделов MBR, не загрузочная, объём до 32 ГБ. NTFS и exFAT не годятся.
2. Режьте в .ctb вместо .goo — по опыту владельцев зависания уходят.
3. Держите файл заметно меньше гигабайта.

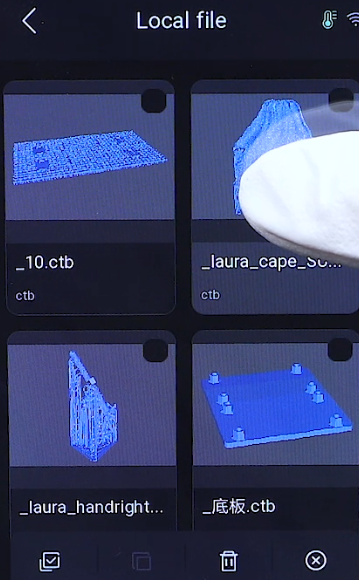

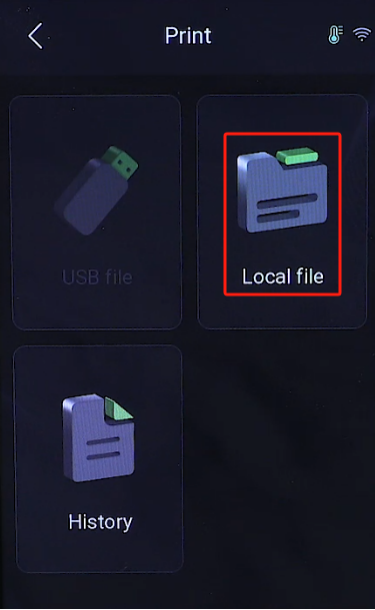

4. Почистите внутреннюю память: «Печать — Локальные файлы», долгое нажатие, «Выбрать всё» и «Удалить». Либо «Настройки — Настройки приложения — Форматирование файлов — Локальное форматирование», после чего принтер перезагрузится.
5. Проверьте, что в слайсере выбран профиль именно Saturn 4 Ultra 16K, а не соседняя модель.
6. Обходной путь — отправлять файлы по сети через ChituManager или SatelLite.

Файлы, слайсеры и совместимость

35. Файлы от Saturn 4 Ultra 12K на 16K не печатаются

Готовый файл от 12K-версии либо отвергается ChituManager по разрешению, либо спокойно лежит на флешке, но кнопка «Печать» неактивна. У машин разные матрицы и разная рабочая зона: 15120 × 6230 и 211,68 × 118,37 мм у 16K против 11520 × 5120 и 218,88 × 122,88 мм у 12K. Слайсеры различают их как разные модели, прошивки живут в разных ветках. Это защита от ошибки пользователя, а не сбой, — но при переходе с 12K вся накопленная библиотека нарезанных файлов становится непригодной.

1. Перережьте модели в профиле Saturn 4 Ultra 16K. Пересохранить готовый файл не выйдет: разрешение зашито в него.
2. Проверьте, что раскладка, забивавшая рабочую зону 12K целиком, влезает в 16K: по оси X теряется 7,2 мм, по Y — 4,5 мм, суммарно около 9 % площади.
3. Не заливайте прошивку от 12K: в именах архивов Elegoo зашито разрешение матрицы, а материнские платы у моделей разные — A0S061 у 16K против A0S071 у 12K.

36. ChiTuBox гоняет платформу вместо наклона — печать втрое дольше

Файл из ChiTuBox печатается, но принтер на каждом слое не только качает ванну, но и водит платформу вверх-вниз. Тот же файл из штатного SatelLite поднимает платформу только на толщину слоя, и время печати одной модели отличается почти втрое. Причина — битый конфиг принтера в слайсере: ChiTuBox не понимает, что у машины подвижная ванна, и режет по обычной схеме с отрывом подъёмом платформы. Владелец с 3DToday выяснил, что конфиг может быть неисправным даже при правильно выбранной модели, и откат версии слайсера не помогает.

1. Создайте конфиг принтера в ChiTuBox заново, с нуля. Именно это решило проблему у владельца, хотя старый конфиг был сделан с правильно выбранной моделью.
2. Обновитесь до ChiTuBox 2.0 и новее: старые версии не знают про наклонный отрыв.
3. Проверьте, что выбрана именно Ultra-версия. У не-Ultra ванна не качается, и принтер отработает по «старой» схеме.
4. Не пытайтесь «починить» профиль правкой скоростей подъёма: их отсутствие в интерфейсе — норма, кинематику отрыва задаёт прошивка.
5. Если правите файл руками, все высоты и скорости подъёма должны остаться на 0,05 — это BottomLiftHeight, LiftHeight, BottomLiftSpeed, LiftSpeed и RetractSpeed. Именно так они прописаны в машинном профиле из UVtools.
6. При чистке слайсера удаляйте и сопутствующий ChituManager: остатки конфигов подтягиваются обратно.

37. UVtools портит файл: после чистки островов печать выходит браком

Файл прямо из слайсера печатается нормально, а тот же файл после обработки в UVtools — изуродованным, даже если ни одна настройка не менялась. Причину нашли сравнением двух файлов командой UVtoolsCmd compare: программа подставляла высоты подъёма 0,05 там, где в исходнике стояли нули. Отдельная старая проблема: до июля 2024 редактор параметров не принимал скорости ниже 10 мм/мин и молча округлял 0,05 вверх, после чего печать шла крайне медленно.

1. Обновите UVtools: обе проблемы закрыты, проект живой, ветка 6.x развивается.
2. Сверяйте параметры файла до и после обработки командой UVtoolsCmd compare — это тот же приём, которым нашли причину.
3. При сомнениях напечатайте сырой файл из слайсера: если он выходит нормально, дело в обработке.
4. Не полагайтесь на публичную спецификацию формата .goo: репозиторий Elegoo не обновлялся с марта 2023, наклонного отрыва в ней нет вообще.

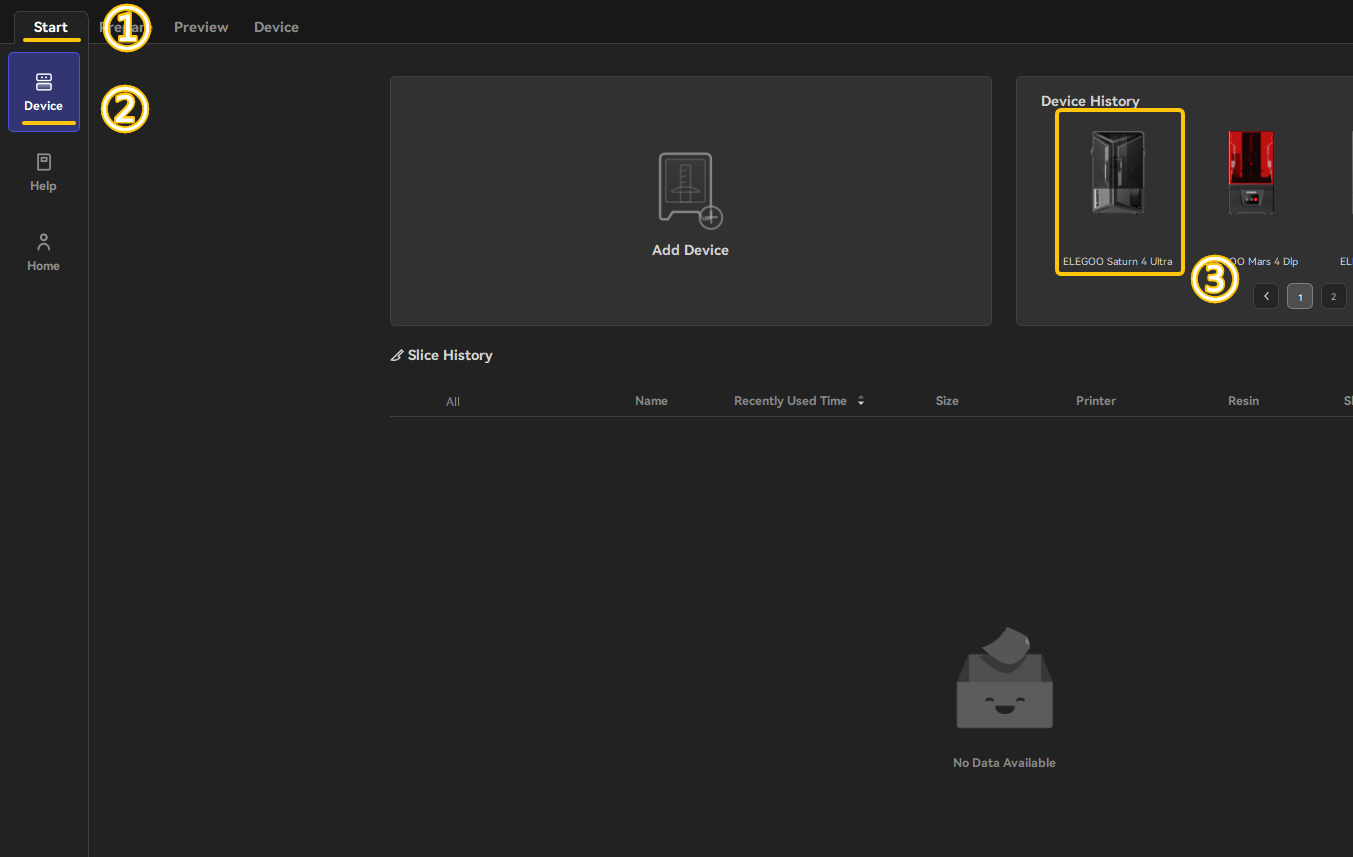

38. SatelLite сбрасывает правки профиля к значениям по умолчанию

Меняешь базовую выдержку с 50 на 29 секунд, кликаешь мимо поля — и там снова 50. Стрелкой вниз до 49 значение держится, но при клике мимо возвращается. Профили хранятся в двух местах: в настройках программы и внутри проекта. При открытии старого проекта профили из него импортируются и становятся новыми значениями по умолчанию. Без нажатия Apply правка не сохраняется вовсе.

1. Жмите Apply после каждой правки, даже если поле выглядит применённым.
2. Правьте профили в пустом SatelLite: не открывайте проект и не загружайте модели.
3. Готовые профили выгружайте через Local Export и потом импортируйте — так они переживают открытие чужих проектов.
4. Учитывайте, что сетевой отправки и живого просмотра камеры в SatelLite на момент выхода машины не было. Для этого ставят ChituManager из состава ChiTuBox Basic 2.1 и новее.

39. «Печать завершена», а платформа пустая

Принтер честно отработал весь цикл, но на платформе ничего нет, и в ванне на ощупь тоже пусто. Чаще всего виновата битая нарезка: у одного владельца всё ушло после переустановки слайсера и повторной нарезки. Классический смежный случай — вторая модель за пределами рабочей зоны: принтер считает слои по ней и молотит вхолостую всю ночь. Третий вариант — тонкая плёнка отвердевшего фотополимера на плёнке ванны, сквозь которую УФ уже не пробивает. Пальцем она не прощупывается.

1. Слейте фотополимер и осмотрите плёнку на просвет.
2. Прогоните режим очистки ванны, приклеив к нижнему углу обломок поддержки как ручку — за неё потом снимается отвердевшая плёнка.
3. Проверьте, что в сцене слайсера нет моделей за границами рабочей зоны.
4. Переустановите слайсер и перережьте файл.
5. Для профилактики прогоняйте готовый файл через UVtools — он показывает острова и присоски до печати.

Ванна, платформа и эксплуатация

40. Фотополимер затекает внутрь корпуса через проёмы наклонного узла

Пролитый или подтёкший фотополимер уходит внутрь машины, а внутренний желоб вокруг экрана постепенно наполняется — и штатно до него не добраться. Причина конструктивная: чтобы ванна могла наклоняться, между ней и корпусом обязан быть подвижный зазор, закрыть его нельзя. Добавьте качество изготовления самих ванн: у одного владельца три из четырёх заводских ванн текли по углам. Пробитая упавшей деталью плёнка сливает фотополимер прямо на экран.

1. Проверьте новую ванну водой на бумажном полотенце до первой заливки фотополимера.
2. Всегда ставьте штатный поддон при заливке и снятии модели. Он лежит в неприметной коробке на дне упаковки, и его легко не заметить при распаковке.
3. Строго держитесь меток MIN и MAX и ставьте принтер на ровную поверхность: уровня в интерфейсе нет, ножки нерегулируемые.
4. Не соскребайте модели, пока платформа стоит на принтере.

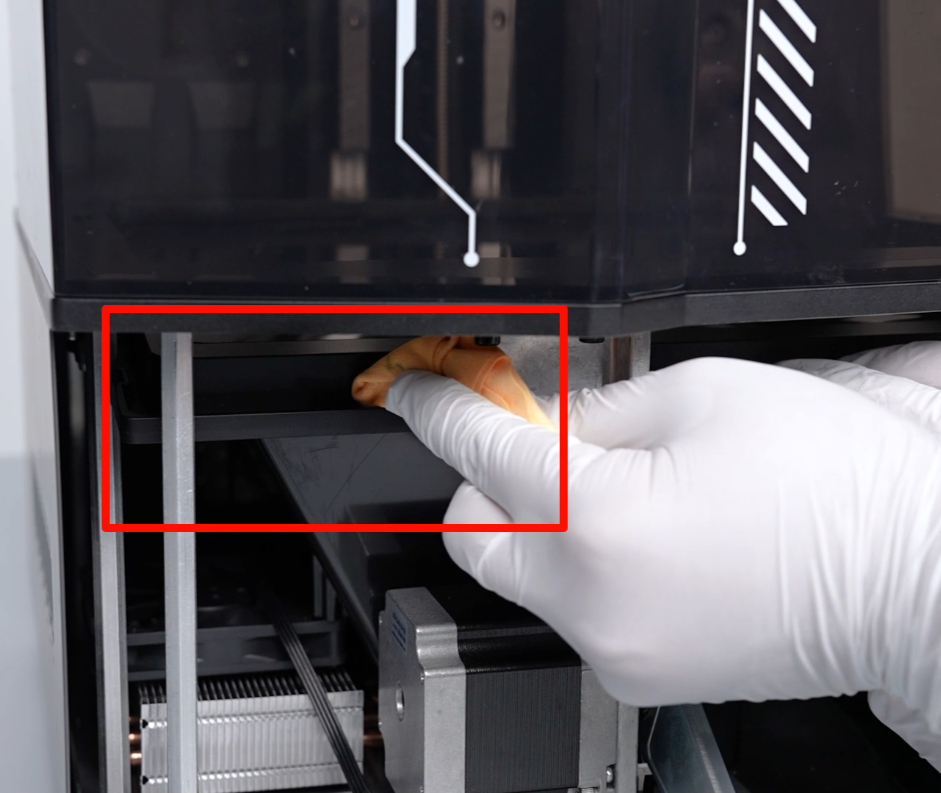

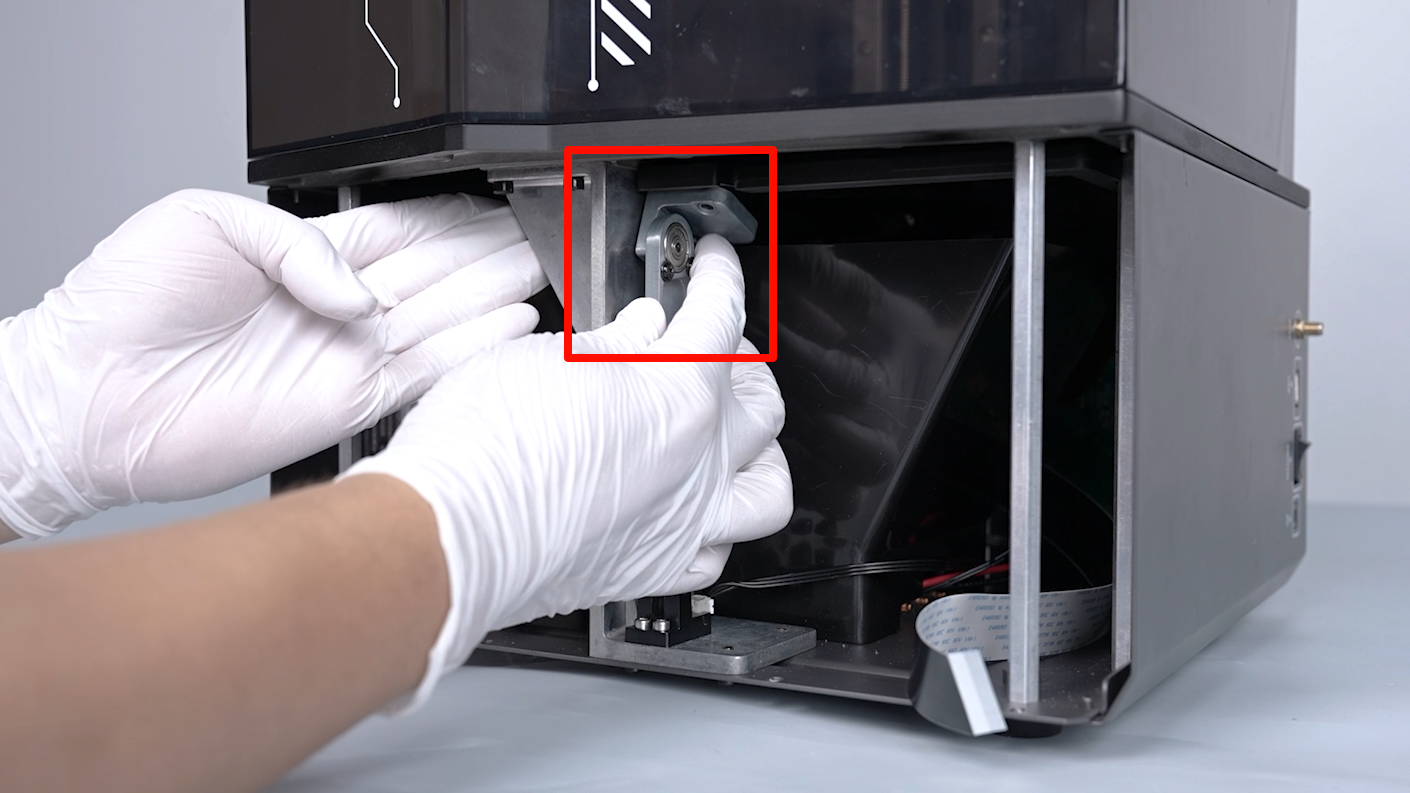

5. Чистка залитого паза по инструкции Elegoo: снять переднюю панель (4 винта сверху и 4 снизу, аккуратно со шлейфом экрана), отпустить 2 винта оси вращения, снять ось, обмотать шестигранник безворсовой салфеткой со спиртом и протереть паз.
6. После сборки проверьте, что наклонная площадка ходит плавно и без заеданий: нажмите на неё вверх-вниз и посмотрите на ход оси.
7. Регулярно осматривайте внутреннюю сторону колпака: капли там отверждаются от подсветки камеры и превращаются в наросты.

41. Барашек крепления ванны закис намертво

Фотополимер затёк в резьбу барашка и отвердел прямо в ней — открутить его руками невозможно, ванну не снять. Резьбовое отверстие открыто сверху, так что подтёки попадают туда сами. Elegoo написала на этот случай отдельную инструкцию, и она не про «побрызгать спиртом»: до барашка добираются через половину разборки корпуса.

1. Обесточьте принтер. Снимите заднюю крышку (7 винтов шестигранником 2,0 мм), отключите шлейфы камеры и Wi-Fi от материнской платы.
2. Снимите верхнюю крышку: 6 винтов снизу и 1 сзади шестигранником 2,5 мм, шлейфы уложите в отверстия справа.
3. Снимите правую боковую крышку: по 3 винта сверху и снизу.

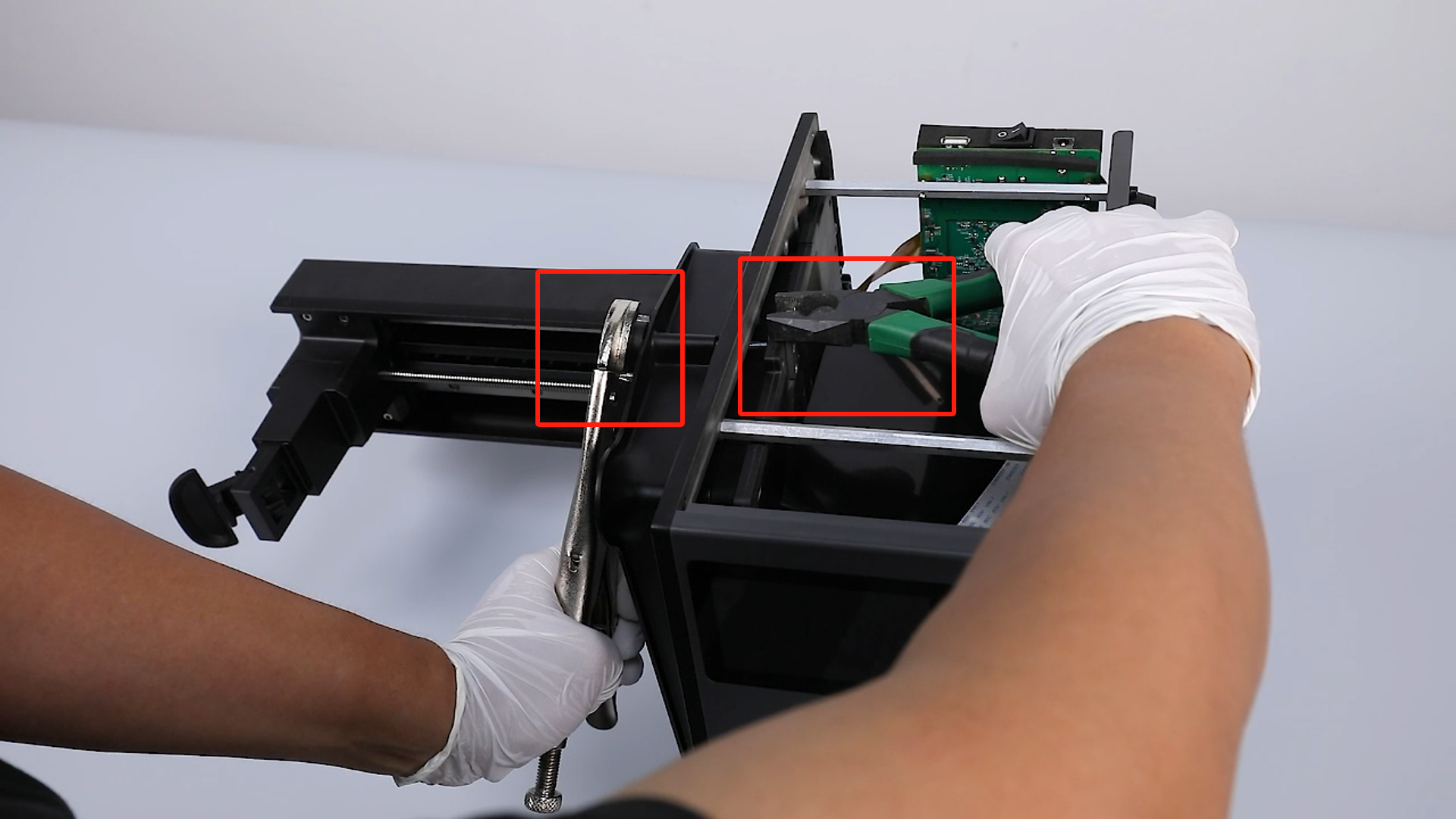

4. Отпустите 2 винта блока рукоятки, зажмите пластиковую рукоятку плоскогубцами, придержите блок бокорезами и выкручивайте против часовой стрелки.
5. Не поддаётся — срезайте пластиковую рукоятку бокорезами по частям, зажмите остаток и отломите его, нижнюю половину достаньте снизу.
6. Поставьте новый блок рукоятки и соберите в обратном порядке.
7. Профилактика простая: не заливайте выше MAX, вытирайте подтёки сразу и не оставляйте фотополимер в ванне на недели.

42. Платформу с автоуровнем нельзя мыть погружением

Фотополимер затекает в подпружиненный узел внутри платформы, и вымыть его нормально не получается. Автоуровень реализован коробкой с подпружиненными сегментами прямо в платформе, и она не рассчитана на погружение. Верх платформы при этом плоский и копит фотополимер. Обозреватель Goonhammer называет платформу кошмаром для мойки и советует не менять на ней типы составов.

1. Категорически не опускайте платформу в мойку или спирт целиком.
2. Старайтесь не менять типы составов на одной платформе.
3. Снимайте платформу и держите её перевёрнутой, чтобы фотополимер стекал в ванну.
4. Напечатайте наклонный адаптер-капельник: он даёт платформе уклон и возвращает состав обратно.
5. В штатную мойку Mercury XS платформа целиком не входит — владельцы срезают около 6 мм с обеих сторон пластикового щитка.

43. Счётчик плёнки на 60 000 слоёв — не показатель износа

Принтер требует замены разделительной плёнки, хотя она выглядит целой. Или наоборот: плёнка рвётся задолго до счётчика. Счётчик показывает фиксированное число, а не износ. Владельцы штатно ходят 130–350 тысяч слоёв, и при этом один упавший обломок пробивает плёнку за 500 слоёв. Треугольные и шахматные отпечатки на плёнке — это вмятины от отвалившихся поддержек, которые платформа вдавила при возврате в ноль.

1. Меняйте плёнку по состоянию, а не по счётчику. Провели рукой после чистки, нащупали бугорки или вмятины — меняйте: в этих местах плёнка рвётся первой.
2. Никогда не лезьте в ванну металлическим шпателем.
3. Для снятия плёнки отвердевшего состава пользуйтесь режимом очистки ванны, приклеив к нижнему углу обломок поддержки как ручку.
4. Протирайте только одноразовой микрофиброй. Бумажные и хозяйственные полотенца царапают плёнку, спирт усугубляет.
5. Проверяйте ванну на обломки после каждой неудачной печати: один кусок пробивает плёнку и заливает экран.

44. Фильтрации воздуха нет, и USB-очиститель не подключить

Во время печати в комнате стоит запах, а при мойке спиртом, по словам владельцев, «несёт знатно». Встроенной фильтрации у Saturn 4 Ultra 16K нет — это единственный пункт в разделе минусов у GamesRadar и один из двух у 3DWithUs. Разъём расширения принимает только большой очиститель Mars Mate и мини-нагреватель, дешёвые USB-очистители от принтера не питаются.

1. Ставьте принтер в проветриваемом помещении подальше от спален и рабочих мест.
2. Организуйте вытяжку наружу или берите Mars Mate: у него сменный угольный картридж.
3. Перчатки и маска обязательны при любой работе с фотополимером — они есть в комплекте, и это не формальность.
4. Помните про пары спирта: у редакции CNX предыдущий обозреватель был вынужден оборвать тест другого фотополимерного принтера именно из-за них.
5. Оставьте около 10 см свободного места за принтером: колпак не снимается, а откидывается назад.

45. Мелочи, которые бесят: поддон, колпак и 16 килограммов без ручек

Штатный пластиковый поддон ломается — у Goonhammer он сломался со второго применения. Колпак не за что взять: ни выемки, ни выступа. Корпус весит 16,1 кг, на 1,6 кг больше 12K из-за подогрева, и ручек на нём нет. Резьбы блоков крепления ванны срываются: у одного владельца за неполный год сорвало две.

1. С поддоном обращайтесь аккуратно и подкладывайте под рабочую зону силиконовый коврик.
2. Напечатайте или наклейте захват на колпак; ручки для корпуса тоже есть в готовых моделях.
3. Переносите принтер вдвоём.
4. Винты ванны не перетягивайте. Штатные лучше сразу заменить на комплектные с накатанной головкой — они лежат в коробке с запчастями.
5. Регулярно осматривайте внутреннюю сторону колпака и снимайте отвердевшие капли.

Справочник самопроверки: что означает каждая строка

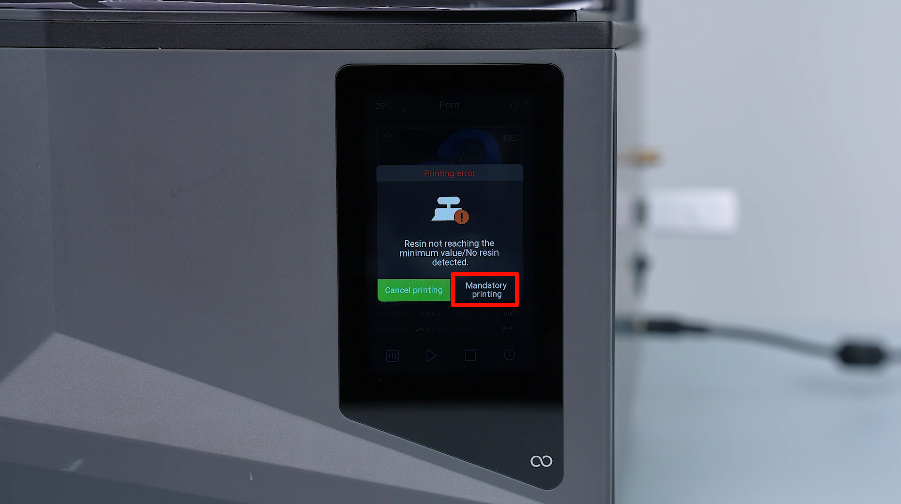

Saturn 4 Ultra 16K не выдаёт числовых кодов ошибок — он пишет их словами по-английски. Ниже все строки самопроверки и сообщения, которые реально встречаются на экране, с причиной и первым шагом.

Запчасти и артикулы: что реально приходится менять

Цены — из каталога Printer Hub на 21 августа 2026 года, в долларах: это те позиции, которые есть у продавцов и доезжают в Россию. Для сравнения дан прайс магазина Elegoo.

Что изменилось по сравнению с Saturn 4 Ultra 12K

Если коротко: за 16K платят не за разрешение. Goonhammer посчитал, что разницу между пикселем 14 × 19 и 19 × 24 мкм глаз ловит примерно с 17 мм от модели, а ступеньку по оси Z в 20 мкм — с 69 мм. GamingTrend держал обе машины рядом и написал прямо: «нужен микроскоп». Обозреватель iXBT увидел разницу только на элементах порядка 50 мкм и не советует владельцам 12K обновляться. GamesRadar в блоке «не покупайте, если» пишет то же самое.

За что реально доплачивают: подогрев ванны — 3DWithUs печатал при −3…+4 °C в неотапливаемой мастерской без единого отказа, чего 12K не позволяет вообще; подсветка камеры, без которой таймлапсы были слишком тёмными; и мощность засветки на 25 % выше, что действительно ускоряет печать. Чем платят: рабочая зона меньше почти на 9 % площади, масса выросла на 1,6 кг, а вся библиотека нарезанных файлов от 12K становится непригодной. Камера, отсутствие фильтрации воздуха, наклонная ванна и немоющаяся платформа остались ровно теми же проблемами.

Мифы, которые кочуют по обзорам и карточкам магазинов

Общие проблемы фотополимерной печати

Кроме перечисленных выше особенностей Saturn 4 Ultra 16K вы столкнётесь с типовыми проблемами фотополимерной печати — они одинаковы на любой машине с ЖК-засветкой. Мы разобрали каждую отдельно:

• Модель не прилипает, отваливается, полая деталь рвётся, полосы на стенках — 13 главных провалов фотополимерной печати и как их решить
• Первый запуск, выбор состава, поддержки и первая калибровка — фотополимерная 3D-печать для начинающих
• Мойка, снятие поддержек и УФ-досветка — как довести отпечаток до ума
• Вытяжка, фильтры и защита здоровья — безопасность 3D-печати: испарения и вентиляция
• Регламент обслуживания и что проверять раз в месяц — обслуживание 3D-принтера
• Удалённый контроль печати и камеры — удалённый доступ к 3D-принтеру

По самой машине также пригодятся: 29 доработок Elegoo Saturn 4 Ultra, которые реально работают — почти все они подходят и 16K, — разбор 32 проблем Saturn 4 Ultra 12K для тех, кто выбирает между версиями, и расчёт себестоимости печати, если считаете расход состава и плёнки.

Источники

• ELEGOO Wiki — раздел Saturn 4 Ultra 16K: официальные разборы ошибок самопроверки, замены узлов и артикулы
• Resin Heating Anomaly Error и Introduction to Resin Preheating Function — подогрев ванны от Elegoo
• Abnormal Noise During Printing — официальный порядок борьбы с силой отрыва и файл 16kchitugcode.gcode
• Карточка Saturn 4 Ultra 16K на us.elegoo.com — сравнительная таблица 16K и 12K, откуда взяты спеки
• Разбор давления на экран и порогов автовыравнивания в r/ElegooSaturn — самый цитируемый материал по этой механике
• Обсуждение пересвета 16K-панели и мощности засветки
• UVtools и машинный профиль Saturn 4 Ultra 16K — источник значений подъёма 0,05 и точных размеров матрицы
• Goonhammer, GamingTrend, 3DWithUs и 3DWork — обзоры с замерами
• Обзор iXBT Live — съёмка прогрева ванны тепловизором и замер потребления
• Обзор CNX Software — реальные времена печати и штатный профиль выдержки

Частые вопросы
