Проблемы Anycubic Photon Mono 4 Ultra: формат .pm4u, датчик остатков, плёнка ACF

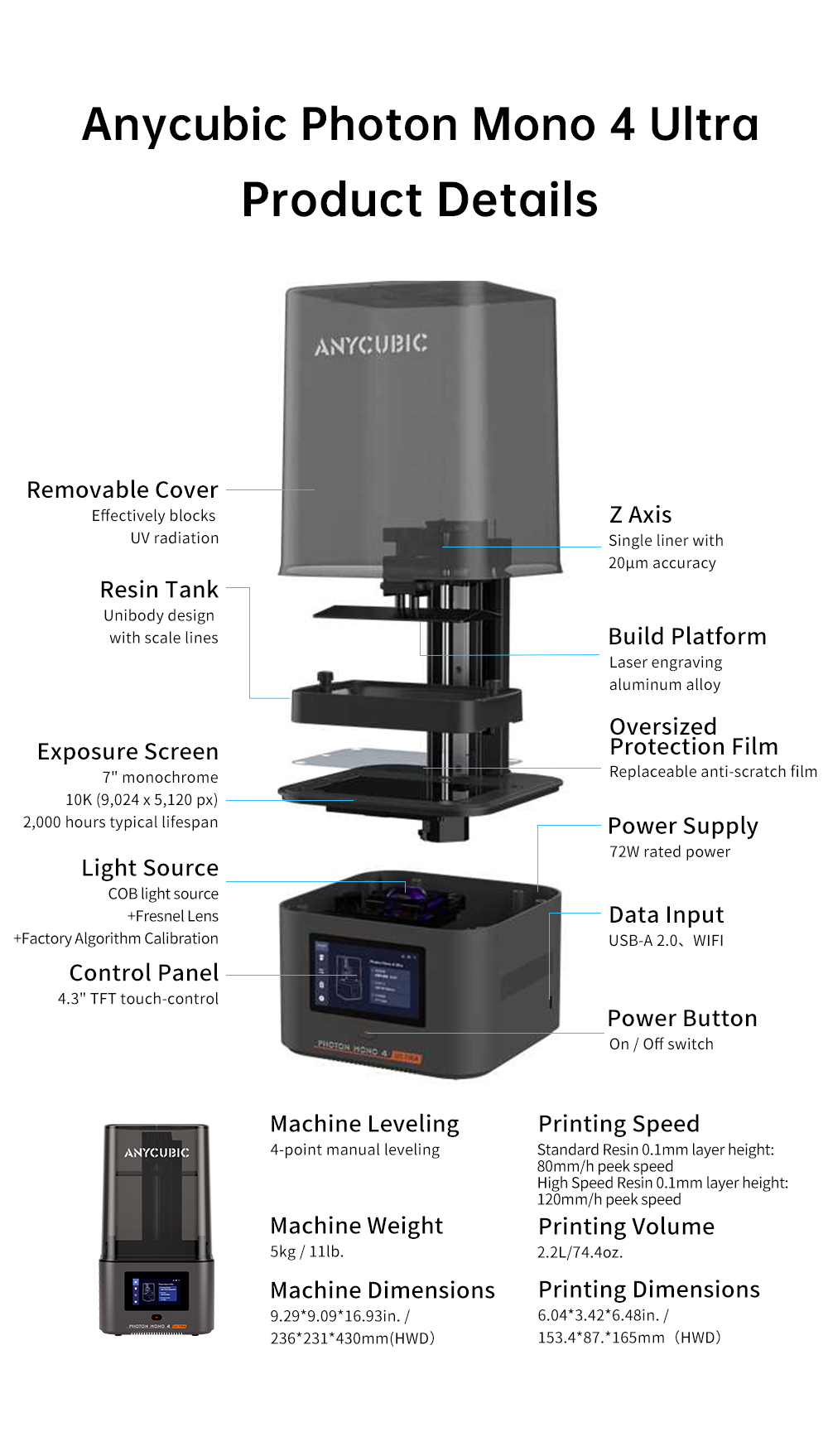

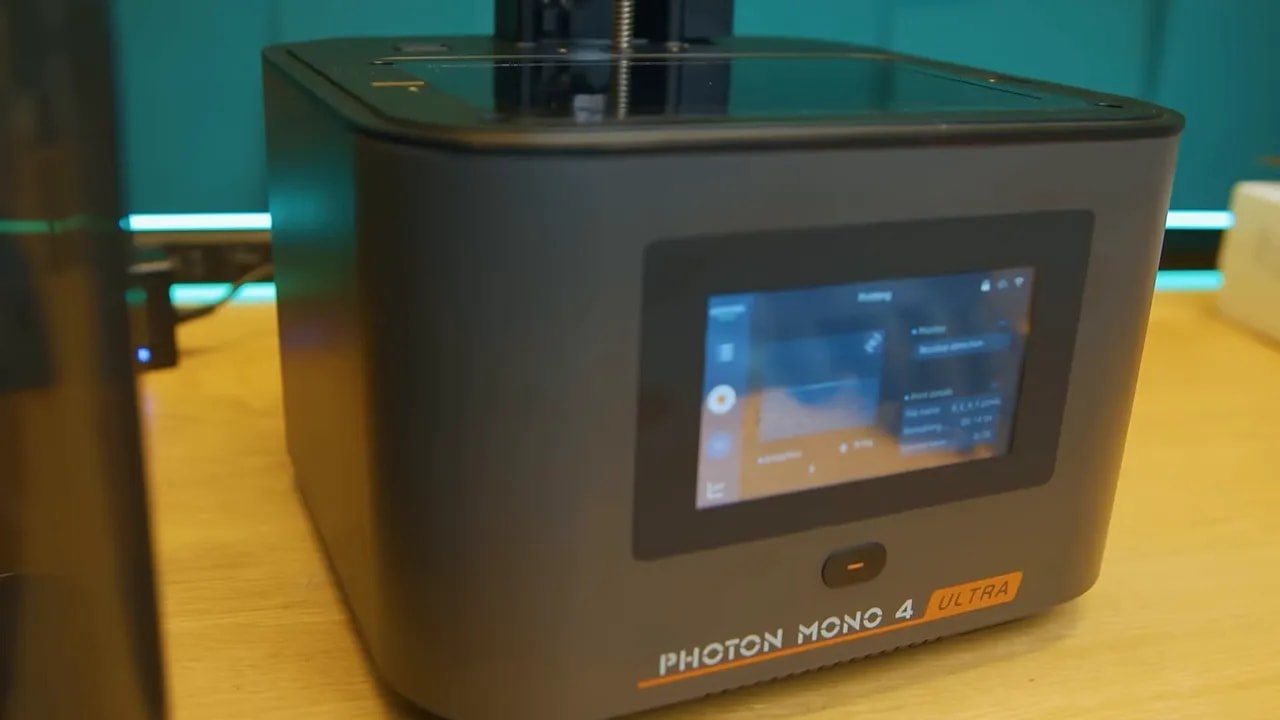

Anycubic Photon Mono 4 Ultra — компактный фотополимерный принтер 2024 года с 7-дюймовым монохромным экраном 10K (9024×5120 точек, пиксель 17 мкм), рабочим полем 153,4×87×165 мм, источником света COB с линзой Френеля и плёнкой ACF, которая разгоняет печать до 120 мм/ч на высокоскоростном фотополимере. Печатает он действительно хорошо — а вот вокруг печати накопилось три десятка частных граблей, про которые в инструкции либо не написано, либо написано про другой принтер.

Ниже — только то, что специфично для этой модели: формат файла, две независимые прошивки, ложные срабатывания тензодатчика, спор про рамку ACF, утопленные винты матрицы и путаница в официальной документации. Общие беды фотополимерной печати — «слоновья нога», вакуумный разрыв полых моделей, подбор выдержки, поддержки — разобраны в отдельном материале: 13 главных провалов SLA и MSLA печати.

1. Принтер не открывает файл: у Ultra свой формат .pm4u

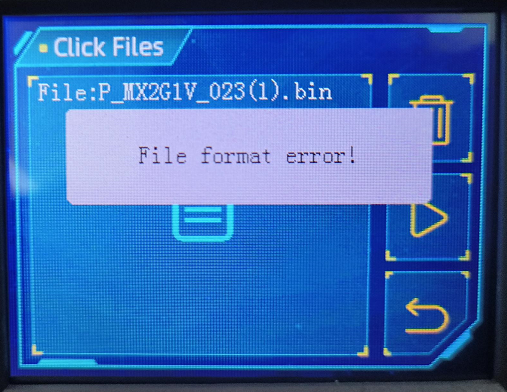

Файл нарезан, лежит на флешке, но принтер выдаёт «File format error!» или «Failed to open file!». Причина почти всегда одна: Photon Mono 4 Ultra печатает только файлы .pm4u. У базового Photon Mono 4 формат .pm4n, у Photon Mono M7 — .pm7, у M7 Pro — .pwsz. Они не взаимозаменяемы, хотя внешне все лежат на флешке одинаково.

Отдельная ловушка — старый слайсер. На немецком форуме drucktipps3d владелец Mono 4 Ultra описал, что Anycubic Photon Workshop версии 3.1.4 сохраняет срез в .pwma вместо .pm4u: «funktioniert, erstellt aber als slice-Dateien nur .pwma». Второй владелец на том же форуме на старте продаж вообще не нашёл модель в списке принтеров слайсера. Оба случая закрылись обновлением программы.

1. Обновите Anycubic Photon Workshop до версии 3.6.3 — она же понадобится для калибровки выдержки по зонам.

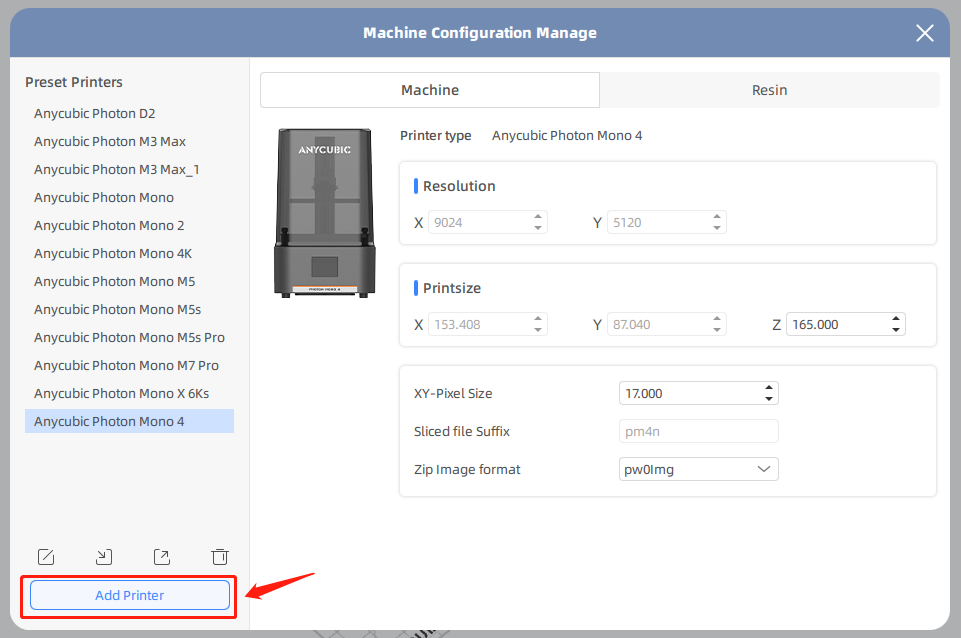

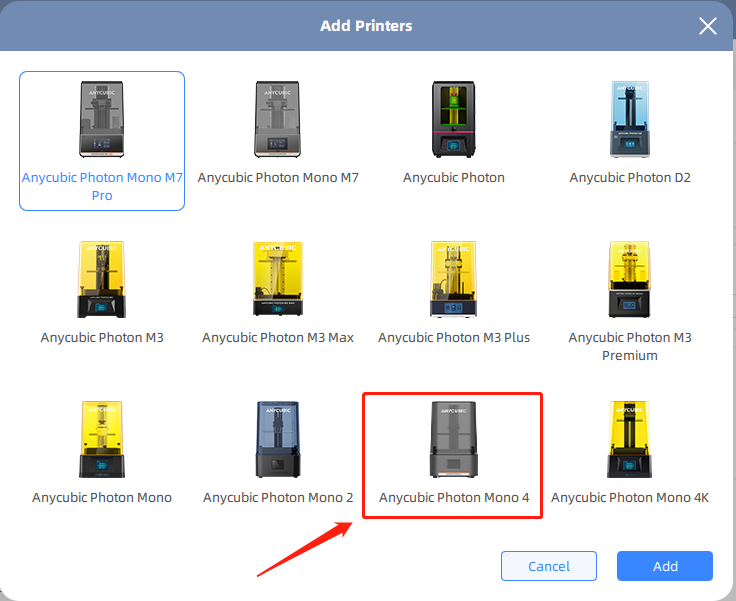

2. В слайсере откройте Machine → Add Printer и выберите именно Anycubic Photon Mono 4 Ultra, а не Photon Mono 4.

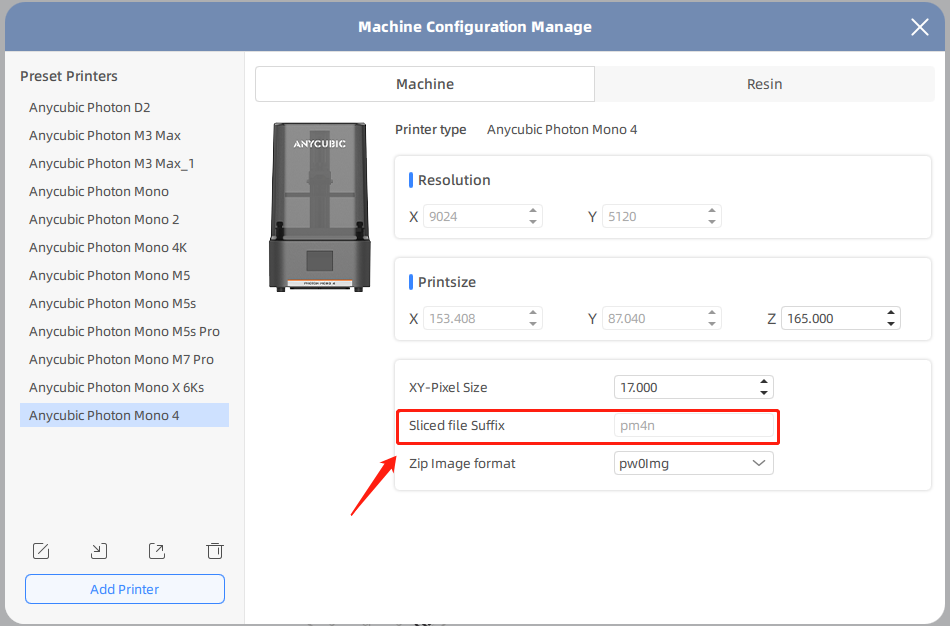

3. В настройках машины проверьте поле Sliced File Suffix: там должно стоять pm4u.
4. Пересохраните файл и заново перенесите его на флешку — старый срез с неправильным расширением переименовывать бесполезно, внутри другая структура.
5. Модели .stl и .obj принтер не читает напрямую: их обязательно нарезать.

2. Флешка не читается: 64 ГБ по руководству и 32 ГБ по вики

Флешка вставлена, а на экране нет ни её метки, ни файлов. Здесь Anycubic противоречит сама себе. Руководство пользователя и Quick Start Guide именно Mono 4 Ultra говорят: «ensure that the capacity of the USB flash drive is within 64G and the format supports FAT/FAT32». Страница вики про нечитаемую флешку, на которую ссылается хаб той же Ultra, утверждает обратное: «The printer cannot read USB drives with a capacity of 32GB or higher».

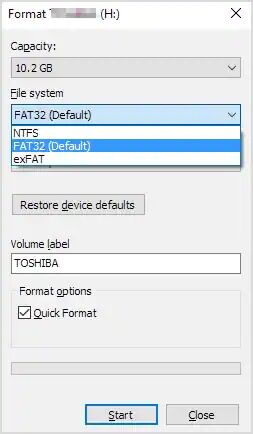

1. Отформатируйте флешку в FAT32 с размером кластера 4096 байт.
2. Положите файл в корень флешки: из папок принтер не читает.
3. Имя файла — латиницей, без спецсимволов, до 15 символов. Кириллицу и знаки принтер не переваривает.
4. Сохраняйте срез сначала на компьютер, а потом копируйте на флешку — прямая запись из слайсера чаще даёт битый файл.

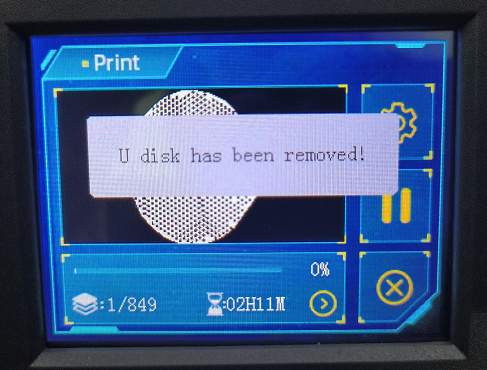

5. Извлекайте флешку через безопасное извлечение, иначе получите «Failed to open file!».

3. Photon Workshop: окно выбора файла захлопывается, поддержки надо проверять руками

Обзорщик Fabbaloo, тестировавший Ultra в январе 2025 года, поймал забавную ошибку в актуальной на тот момент версии Photon Workshop 3.5: «If you hit "load", the file picker box would appear and instantly disappear. This happened on both Windows and Mac versions of the software». Обходной путь простой — перетаскивать модели на платформу мышью.

Два других замечания к тому же слайсеру никуда не делись и в 3.6.3. Авто-ориентации деталей нет вообще — каждую модель разворачиваете сами. А автоматическая расстановка поддержек, хоть и стала заметно лучше, местами промахивается: «It's best to manually inspect the supports at all times».

• Не открывается окно загрузки — перетащите файл на платформу мышью.
• После авторасстановки поддержек пройдитесь по модели глазами: свесы, тонкие элементы, отдельно стоящие фрагменты.
• Ориентацию каждой детали задавайте вручную — 20–30° к платформе почти всегда лучше, чем плашмя.

4. Сторонние слайсеры: векторный формат нужно выключать

В официальном FAQ Anycubic по этой модели написано прямо: «1. Adapt to the official slicing software, which supports vector slicing; 2. Compatible with Chitu, Tangoo and Lychee slicing software, slicing mode aligned with WorkShop, vector format turned off». То есть векторная нарезка живёт только в родном слайсере, а в ChiTuBox, Tango и Lychee режим нарезки нужно привести к тому же, что в Workshop, и векторный формат отключить.

Готового профиля PrusaSlicer у модели нет: на форуме Prusa вопрос владельца Ultra остался без официального ответа, а тот профиль, который упоминается в списке изменений UVtools, генерирует сама утилита, а не Prusa или Anycubic.

5. UVtools: печать встаёт на последнем слое

Симптом узнаваемый: модель печатается целиком, но на самом последнем слое задание зависает, и непонятно, пропечатался он или нет. Тот же файл, отправленный на печать без обработки в UVtools, проходит нормально. Длинные задания страдают чаще коротких. Обсуждение №1049 в репозитории UVtools заведено именно по Photon Mono 4 Ultra.

Причина — флаг послойных настроек, который UVtools записывает в файл. Мейнтейнер проекта формулирует ограничение коротко: «Global parameters can be changed, but not per layers». С машинами Anycubic этот флаг конфликтует давно.

1. Меняйте параметры глобально, а не по слоям — послойные настройки на этом принтере не работают.
2. Если файл уже испорчен, нажмите Reset с зажатым SHIFT: это полная пересборка файла, а не просто откат значений.
3. Перед сохранением убедитесь, что поле highlight в файле не выставлено в True.
4. Саму утилиту держите свежей: формат .pm4u она понимает с версии 5.0.0 от 18.12.2024, проект живой — на август 2026 актуальна 6.2.1.

6. Прошивку негде скачать: работает только OTA

Захотели обновиться или откатиться с флешки — и упёрлись в пустоту. На странице локального обновления в вики Anycubic вместо ссылки на файл стоит текст «Firmware download link: Please wait». На официальной странице прошивок и программ у Photon Mono 4 Ultra есть только руководства на восьми языках и тестовые файлы: раздела Firmware там нет вообще. Для сравнения, у Photon Mono M5s Pro на той же странице лежит прошивка v1.0.5.1.

1. Подключите принтер к сети: Настройки → WLAN, только диапазон 2,4 ГГц.
2. Проверьте, что в строке состояния появился значок облака.

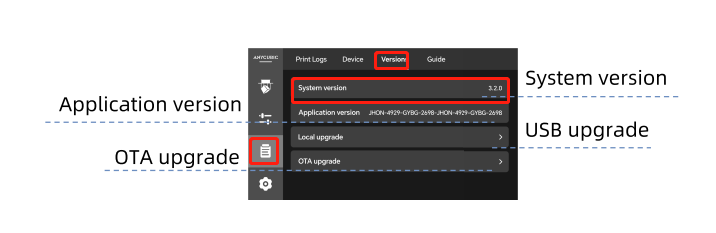

3. Откройте Информация → Версии → Удаленное обновление и подтвердите.
4. После установки нажмите OK и дайте принтеру перезагрузиться.
5. Актуальные версии на момент подготовки статьи: 4.0.7.7, 4.0.7.8 и 4.0.7.9. Дат выпуска Anycubic не публикует — только номера.

Что чинили в последних версиях, полезно знать заранее. В 4.0.7.7 закрыли ложное сообщение об отсутствии тензодатчика после сброса к заводским настройкам, поправили сохранение файла при отключении питания и прогресс предпросмотра при удалённой печати. В 4.0.7.8 доработали «низкое усилие отрыва» и выравнивание. В 4.0.7.9 починили переключение сервера — тот самый переключатель «Китай / Глобальный», из-за которого не привязывается приложение.

7. Вторая прошивка: без FPGA-патча половина функций не появится

Малоизвестная особенность: у Photon Mono 4 Ultra две независимые прошивки. Основная ставится по OTA, а патч FPGA — только вручную с флешки. 10 июля 2025 года Anycubic выпустила отдельное объявление с порядком действий: сначала OTA до 4.0.7.9, затем вручную прошить FPGA_0918_0052.bin. Если сделать только первое, обещанной калибровки выдержки прямо на принтере не будет.

Что даёт патч: тест выдержки в 4, 6 или 8 зонах, автоматическую расстановку моделей по зонам в один клик, автонумерацию зон и — самое ценное — возможность менять время засветки каждой зоны прямо на экране принтера, без повторной нарезки. Для синхронизации нужен Photon Workshop 3.6.3.

1. Обновитесь по OTA до 4.0.7.9.
2. Скачайте FPGA_0918_0052.bin со страницы журнала прошивок в вики Anycubic.
3. Отформатируйте флешку и оставьте на ней только этот файл: «It is recommended to format the USB drive and only save the firmware files on it».
4. Вставьте флешку, на странице печати выберите USB Flash drive Storage, найдите файл FPGA и запустите обновление.
5. Обновите Photon Workshop до 3.6.3 — иначе функция не синхронизируется со слайсером.

8. Wi-Fi только 2,4 ГГц, а сервер по умолчанию может стоять китайский

Модуль связи у принтера работает исключительно в диапазоне 2,4 ГГц (2,400–2,4835 ГГц), режимы AP, STA и AP+STA. Если роутер раздаёт только 5 ГГц, подключения не будет никогда, сколько бы раз вы ни вводили пароль. Второе требование — шифрование WPA-PSK или WPA2-PSK.

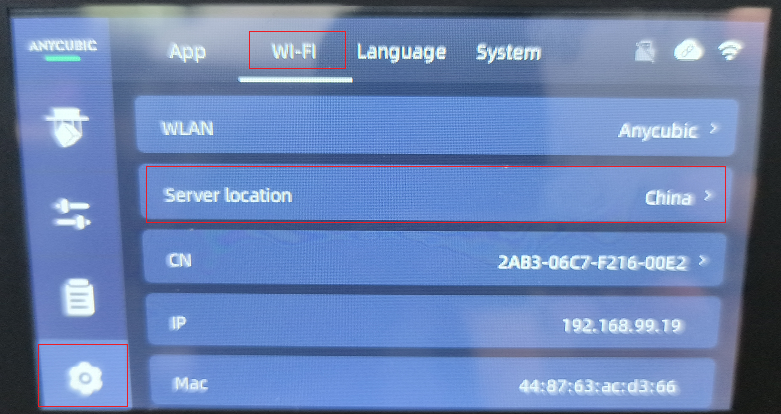

Третья, самая обидная причина — местоположение сервера. Инструкция по привязке требует: «change the server location from "China" to "Global"». Пока стоит «Китай», принтер к облаку вне материкового Китая не подключится, и приложение его не увидит.

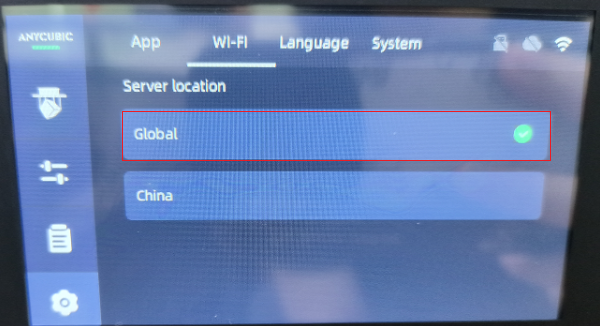

1. Настройки → WLAN → Местоположение сервера → выберите «Глобальный».
2. Убедитесь, что роутер раздаёт 2,4 ГГц отдельной сетью, а не только 5 ГГц.
3. Проверьте тип шифрования: нужен WPA-PSK или WPA2-PSK.
4. При первом подключении подождите одну-две минуты — принтер отвечает не сразу.
5. Если подключаетесь к точке доступа самого принтера, телефон честно скажет «сеть без интернета». Выбирайте «использовать эту сеть» и не давайте телефону переключиться. На аппаратах Huawei дополнительно отключите функцию WiFi+.

9. Нет CN-кода — принтер не привязать к приложению

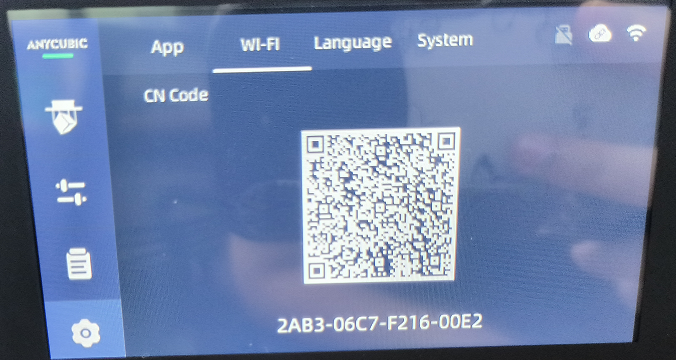

Привязка к облаку у Anycubic идёт по идентификатору CN: в приложении сканируется QR-код, который принтер показывает на экране. Обзорщик Fabbaloo столкнулся с тем, что код не срабатывал, а при попытке ввести идентификатор руками выяснилось, что поля CN в настройках принтера просто нет: «On this machine, there is NO CN NUMBER! That was the problem. I have no idea why this is the case». Все облачные функции он так и не смог проверить.

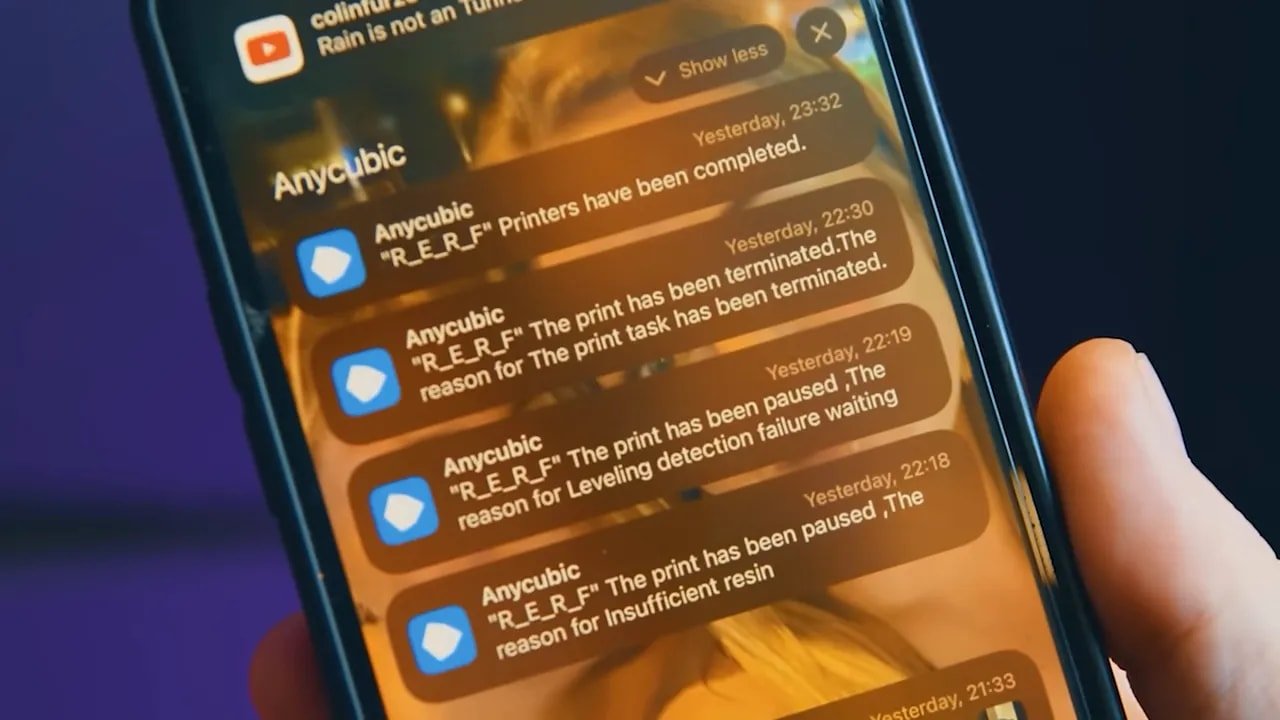

Отдельно стоит знать про рассинхрон статусов. Если приложение показывает Busy на уже завершённой печати — перезагрузите принтер или запустите любую печать с флешки, статус сбросится. Если показывает Offline — проверьте, включён ли Wi-Fi, и при необходимости удалите принтер из приложения и добавьте заново.

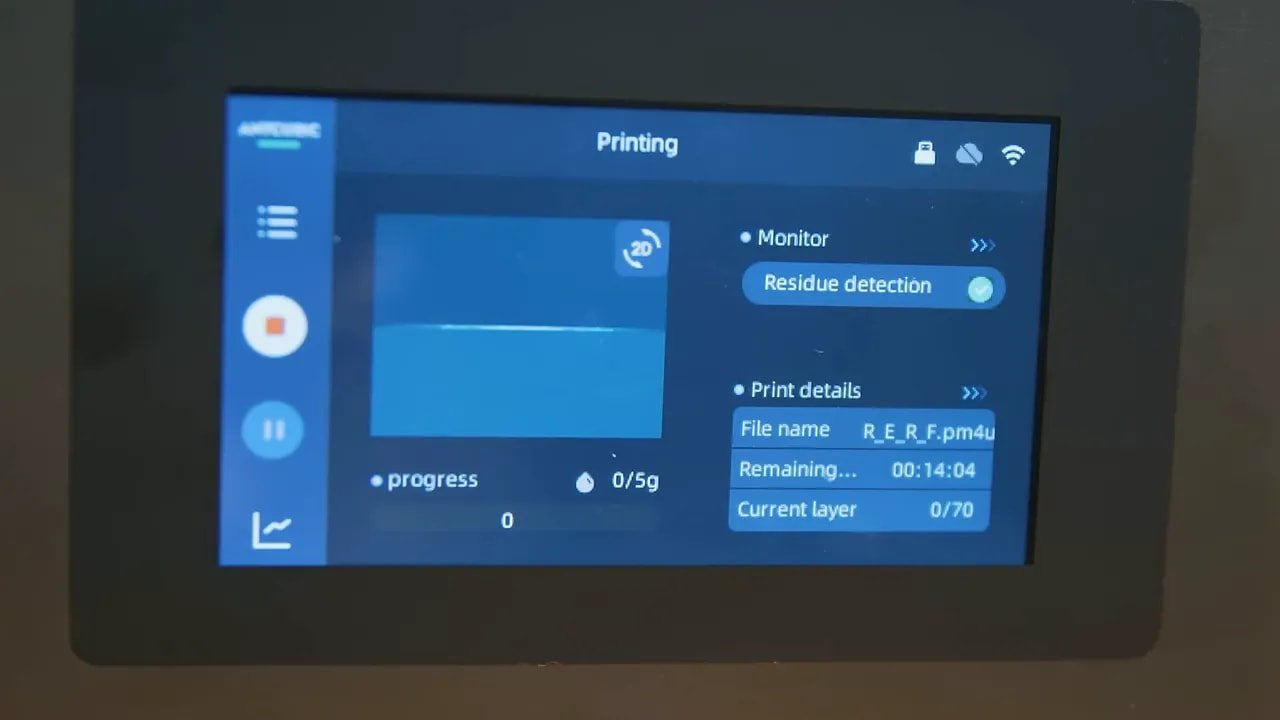

10. «Обнаружен остаток» на чистой ванне — и так на каждой печати

Самая назойливая болячка модели. После первой удачной печати принтер начинает перед каждым следующим заданием сообщать, что в ванне лежат остатки — при визуально чистой ванне и чистой платформе. Fabbaloo описывает это так: «every job after the first one would declare "residue detected", falsely… I asked Anycubic about this, and they suggested I recalibrate the mechanicals through a super-secret menu option. I completed this calibration, but it didn't help».

Проверку делает не камера, а тензодатчик усилия. Порог в руководстве прописан точно: твёрдым остатком считается кусок высотой не менее 3 мм и поперечным сечением не менее 9 мм². Ложные срабатывания даёт разъехавшаяся калибровка механики или подвисший разъём тензодатчика.

1. Снимите платформу, запустите Инструменты → Убрать на 10–30 секунд и снимите получившуюся плёнку застывшего фотополимера пластиковым скребком.
2. Проверьте датчик: Инструменты → Другие → Самопроверка → Механическое обнаружение. Значок должен стать зелёным.
3. Обесточьте принтер, ключом S2.0 отверните переходную плату и переподключите разъём тензодатчика.
4. Пройдите механическую калибровку: Настройки → Система → О системе → Подробная информация, затем десять раз подряд нажмите на имя устройства — откроется скрытый пункт Mechanical Calibration.
5. В калибровке снимите платформу и нажмите «Removed», поставьте обратно и нажмите «Installed», подтвердите результат.
6. Если ничего не помогло, окно можно закрывать и печатать дальше — но вместе с ложными срабатываниями вы потеряете и защиту от настоящих обломков на плёнке.

11. «Недостаточно фотополимера» и нулевое усилие отрыва на полной ванне

Тот же тензодатчик отвечает и за две другие предпечатные проверки: хватит ли фотополимера на задание и установлена ли платформа. Поэтому симптомы ходят стайкой: «долейте фотополимер» на полной ванне, «платформа не установлена» на установленной платформе, нулевое усилие отрыва. Официальная инструкция по механической калибровке так и начинается: «When the material tank is insufficient, please add resin or the release force is zero. If the error prompt is repeatedly and the problem has not been solved…».

1. Переустановите платформу. Если сообщение повторяется — остановите печать, а не продавливайте её кнопкой.
2. Прогоните Инструменты → Другие → Самопроверка → Механическое обнаружение.
3. Ключом S2.0 переподключите разъём тензодатчика на переходной плате.
4. Пройдите механическую калибровку через скрытое меню (десять нажатий на имя устройства).
5. Обновитесь минимум до 4.0.7.7: именно там закрыли ложное сообщение об отсутствии датчика после сброса к заводским настройкам.
6. Если датчик отказал совсем, узел меняется отдельно: ключи S2.5 и S3.0, снимается силиконовый чехол с консоли оси Z. У Anycubic это артикул S020274 за 23,99 $.

12. «Интеллектуальное освобождение» выключено с завода

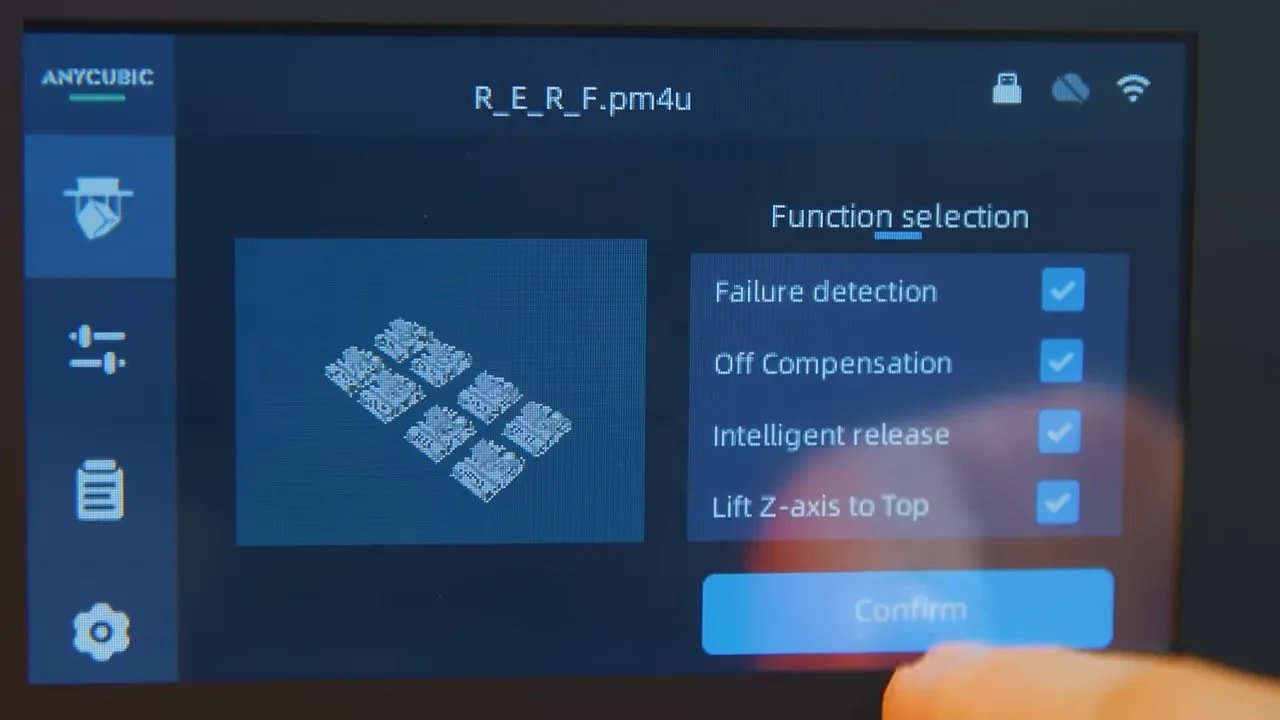

Перед стартом печати принтер показывает экран выбора функций. Два пункта включены по умолчанию, а «Интеллектуальное освобождение» — нет, и об этом мало кто знает. Руководство пишет про него: «Эта функция может повысить успешность печати, оптимизируя алгоритм. Включение интеллектуального освобождения во время печати с использованием параметров группы по умолчанию для нормальной смолы также может увеличить скорость печати. Эта функция отключена по умолчанию».

• Обнаружение сбоев — включено. Следит за отслоением и обрывами, при срабатывании останавливает печать и показывает отчёт. Внутри работает подпроверка прилипания дна.
• Компенсация смещения — включена. Нужна на слоях большой площади, где фотополимер не успевает затечь в зазор между моделью и плёнкой.
• Интеллектуальное освобождение — выключено. Включайте: на группе параметров для обычного фотополимера оно и надёжность поднимает, и печать ускоряет.
• Поднять ось Z — после печати платформа уезжает вверх. Удобно, если снимаете деталь не сразу.

13. Кодов ошибок нет: принтер показывает QR-код

Владельцы принтеров Bambu Lab или Creality привыкли гуглить код ошибки. С Photon Mono 4 Ultra этот приём не работает, и дело не в плохом поиске: числовых кодов у модели нет вообще. Руководство описывает механику так: «Перед каждым сеансом печати принтер проверяет состояние оборудования, а также объем смолы и остатка. При возникновении ошибки на принтере появится QR-код ошибки. Отсканируйте код и следуйте инструкциям».

Отдельного справочника всплывающих окон для Ultra в вики тоже нет — единственная официальная таблица написана для базового Photon Mono 4. Тексты окон у обеих моделей одинаковые по смыслу, отличается расширение файла: у Mono 4 .pm4n, у Ultra .pm4u. Сводную таблицу мы собрали в конце статьи.

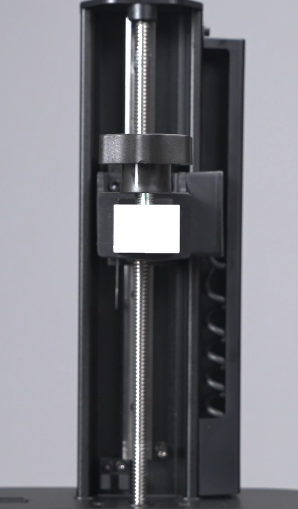

14. Ось Z воет и клинит: гайка стирает смазку с винта

Сначала из зоны винта идёт тонкий свист, потом он переходит в скрежет, а дальше платформа замирает. Самое неприятное — принтер этого не замечает: продолжает отсчитывать слои, пока стол стоит на месте. Владелец на r/AnycubicOfficial описывает картину точно: «Prints fail about 15% into the print, while the printer keeps running like nothing is wrong, the print bed and Z-axis screw stay completely frozen in place. A loud struggling whine can be heard coming from the motor».

Механизм объясняет комментатор из соседнего треда: «With use the nut can rub the grease off the screw, it will start whistling, then grinding». Гайка постепенно снимает смазку с ходового винта, дальше идёт сухое трение. Anycubic ставит регламент обслуживания винта раз в три месяца — на практике про него никто не помнит, пока не завоет.

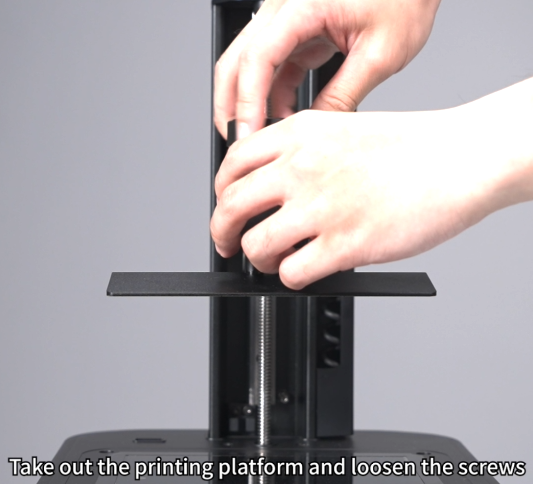

1. Снимите крышку, ванну и платформу.
2. Протрите винт безворсовой салфеткой досуха. Почернение винта после долгой работы — норма, менять его не нужно.
3. Нанесите немного густой смазки по всей высоте винта.

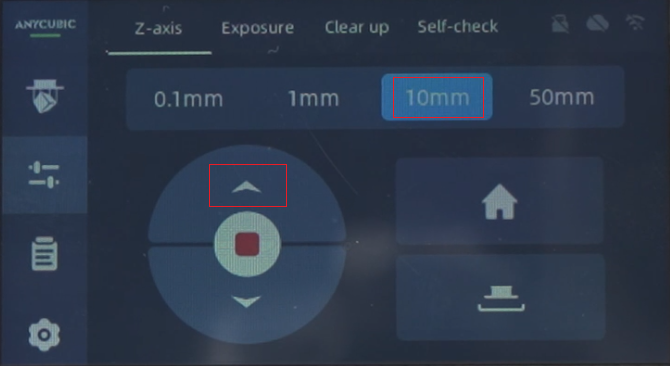

4. Инструменты → Ось Z → Нулевая точка по оси Z, затем шагом 10 мм прогоните платформу вверх до упора и обратно вниз — смазка размажется равномерно.
5. Излишки сотрите, поставьте всё на место и напечатайте что-нибудь короткое для проверки.
6. Повторяйте примерно раз в три месяца или при первом же постороннем звуке.

15. Платформа замирает через 4–5 минут после старта

Отдельный, более редкий сценарий: задание стартует нормально, а через 4–5 минут платформа перестаёт двигаться, слышен посторонний звук. Владелец, описавший этот случай, последовательно заменил тензодатчик и мотор оси Z — ни то, ни другое не помогло: «The build plate stops moving at around 4~5 mins after a print job starts… I've replaced and tested force sensor, Z axis motor and none of them was the problem».

1. Сначала исключите сухой винт — это дешевле всего и встречается чаще (см. предыдущий раздел).
2. Проверьте концевик оси Z: он тоже способен остановить движение.
3. Обесточьте принтер и переподключите шлейфы мотора и тензодатчика на материнской плате.

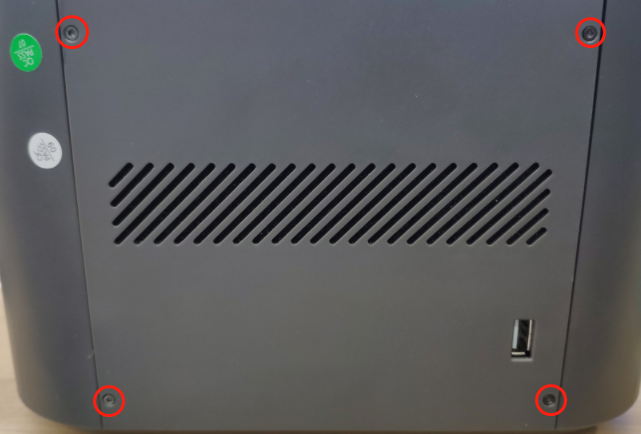

4. Если все узлы исправны, остаётся материнская плата. Инструкция по её замене в вики есть, но в гарантийный срок это работа для сервиса, а не для кухонного стола.

16. Ось Z не останавливается при возврате в ноль

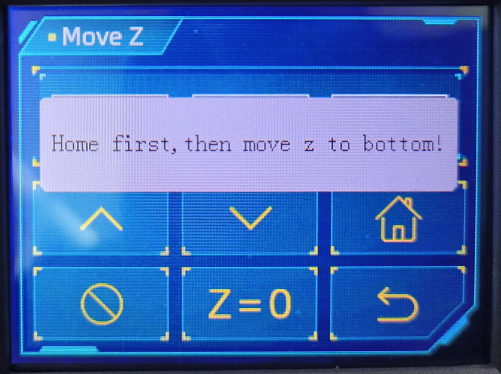

Даёте команду «Нулевая точка по оси Z», а платформа едет вниз и не думает останавливаться. Виноват фотоэлектрический концевик или его шлейф. У Anycubic под это заведена отдельная инструкция именно для Mono 4 Ultra.

1. Включите принтер и перекройте оптопару концевика шестигранником — должен загореться индикатор. Если не загорелся, переходите к шагу 3.
2. Если индикатор горит: снимите платформу и ванну, поднимите ось на середину, нажмите «Нулевая точка по оси Z» и перекройте концевик. Исправный узел останавливает мотор, приподнимает платформу и останавливает снова.
3. Ключом S2.5 отверните крепёжный винт концевика и переподключите его шлейф.
4. Ключом S1.5 снимите крышку платы и переподключите тот же шлейф со стороны платы.
5. Не помогло — меняйте концевик. У Anycubic это артикул S020204 за 18,99 $.

17. Регулируемых ножек нет, а корпус весит 5 кг

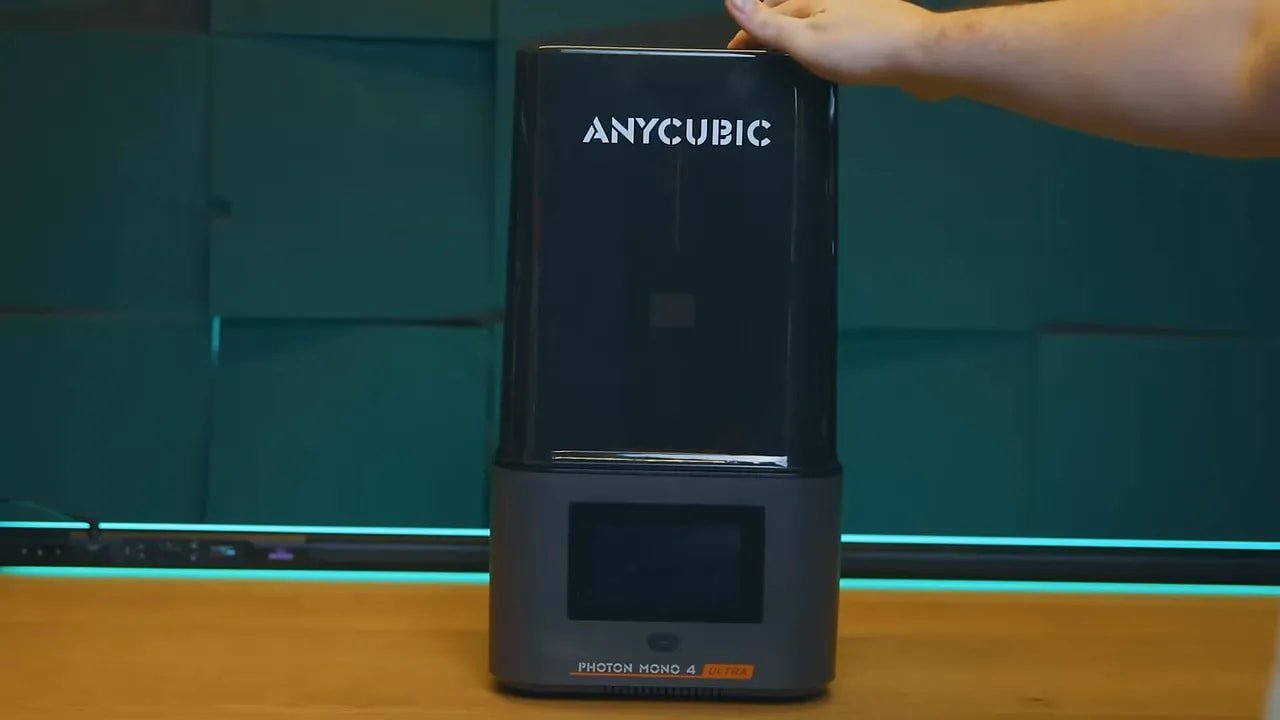

У принтера нет винтовых ножек — только две резиновые полозья снизу. Fabbaloo формулирует прямо: «it is impossible to level the Ultra: it does not have adjustable feet, just a couple of rubber rails». Если стол под принтером кривой, выровнять сам аппарат нечем: калибровка платформы выравнивает её относительно матрицы, но не корпус относительно пола.

Вторая сторона той же медали — масса. 5 кг при габаритах 231×236×430 мм: принтер легко сдвинуть локтем, а сдвиг во время печати рвёт отпечаток. В инструкции это прописано как требование: «Пожалуйста, поставьте 3D-принтер на устойчивый, ровный верстак».

18. Плёнка ACF рвётся — и фотополимер заливает электронику

Самый дорогой сценарий из всех. Плёнка рвётся, фотополимер уходит из ванны внутрь корпуса — на матрицу, под неё и дальше на линзу. Владелец на r/resinprinting: «One day, i came back and noticed all the resin has leaked, and it turned out the film broke for some reason». Комментаторы сходятся: «your printer is destroyed... you will have to open up the whole printer to see how much damage was caused».

1. Осматривайте плёнку перед каждой печатью. Руководство требует того же: «Проверьте наличие фотополимерной пленки. Если пленка повреждена, замените её немедленно, чтобы избежать дальнейшего повреждения 3D-принтера».
2. Никогда не соскребайте застывший фотополимер острым — только пластиковым скребком и только после режима «Убрать».
3. Держите на экране свежую защитную плёнку: комплект из пяти штук стоит 16,99 $, а матрица — 99,99 $.
4. Если протечка уже случилась — немедленно обесточьте принтер и разбирайте корпус. Чем дольше фотополимер внутри, тем больше узлов придётся менять.
5. После протечки прогоните тест засветки: тёмные пятна и кольца покажут, добрался ли фотополимер до оптики.

19. Тёмное кольцо на тесте засветки: фотополимер застыл на линзе Френеля

Специфика оптической схемы Ultra: между COB-излучателем и матрицей стоит линза Френеля. Если фотополимер просочился под скотч вокруг ЖК-экрана, он попадает на линзу и полимеризуется там под УФ. На тесте засветки это выглядит как тёмный «бублик»: свет не проходит даже через лист бумаги. Диагноз от опытного участника r/AnycubicPhoton: «it's very likely that you spilled resin that got under that tape, under the lcd and onto the lens… the resin is now fused onto the lens and cannot be cleaned off».

Спиртом это не смывается: линза из оптического пластика, и застывший на ней фотополимер снимается только вместе с линзой. Хорошая новость — деталь дешёвая и меняется отдельно от матрицы.

1. Снимите ванну и платформу, положите на экран лист А4, откройте Инструменты → Проверка, выберите изображение и запустите засветку. На саму засветку смотреть нельзя — это УФ.
2. Сравните картинку на экране управления и на матрице. Если они совпадают, а тёмное кольцо всё равно есть — дело не в матрице.
3. Снимите защитную плёнку экрана и повторите тест: чаще всего виновата засохшая капля именно на ней.

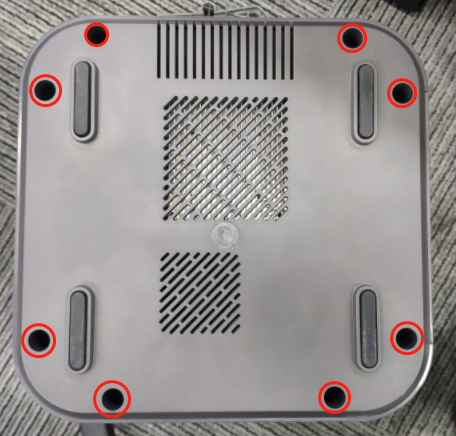

4. Кольцо осталось — меняйте линзу Френеля: ключи S1.5 и S2.5, 4 винта задней крышки, 8 винтов основания, 12 винтов самой линзы.

20. Круг в центре светового поля: обратная сторона одной COB-лампы

Вместо привычной матрицы светодиодов у Ultra один мощный COB-излучатель с линзой Френеля. Anycubic заявляет равномерность засветки не хуже 90 % и угол света всего 3°. На практике владельцы находят на тесте засветки чёткий круг в центре поля. Комментатор с опытом других MSLA- и DLP-принтеров отвечает недвусмысленно: «Validation tests should produce uniform light… I guess at this point the short answer to your question is no, that is not normal».

Косвенное подтверждение — жалоба русскоязычного владельца в том же сабреддите: «миньки, которые были с боку или позади платформу — печатались отлично, а модель, что была ближе к середине или спереди столика — два раза брак». Ни один обзор при этом не привёл собственного числового замера равномерности, так что заявленные 90 % пока никем не проверены.

1. Сначала исключите грязь: снимите защитную плёнку экрана, протрите матрицу, проверьте линзу (см. предыдущий раздел).
2. Прогоните тест засветки с чистым листом А4 и сфотографируйте результат — фото понадобится для поддержки.

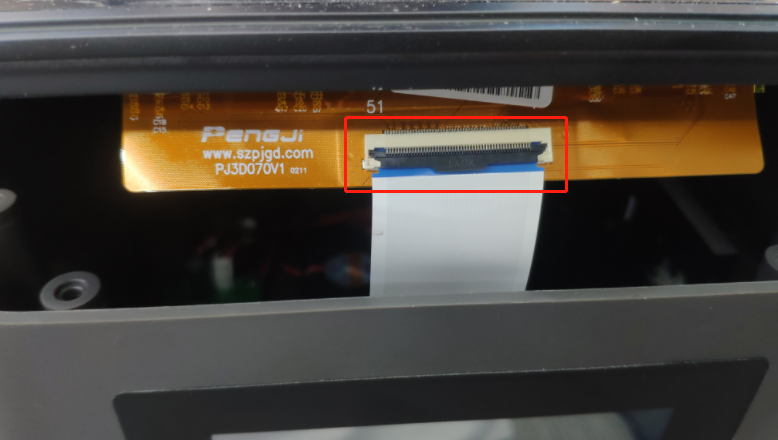

3. Проверьте посадку шлейфов матрицы на плате.
4. Если кольцо остаётся на новом аппарате — это гарантийный случай. Anycubic просит видео, а не фото: снимайте весь процесс от снятия ванны до результата.

21. Винты ЖК-экрана утоплены так, что штатный ключ не достаёт

Матрица — расходник: рано или поздно её меняют. И вот тут выясняется, что крепёжные винты утоплены неприлично глубоко. Владелец на r/anycubic: «The screws to release the screen are very very deep and I can't find a hex key long enough to reach them… at 102mm shank length, the one I got was 6" so ~123mm!». То есть ключ с хвостовиком 102 мм не дотянулся, помог только шестигранник 2,5 мм длиной около 123 мм — и то впритык. Его же вывод: «Seems like either the designers didn't think or they actively made it difficult to replace the screen».

По деньгам: оригинальная матрица у Anycubic стоит 99,99 $ (артикул S020275), в российских магазинах запчастей — около 11 900 ₽. Гарантия на ЖК-экран Mono 4 Ultra продлена с трёх до шести месяцев, но протечку фотополимера, повреждение защитной плёнки и механические повреждения она не покрывает.

22. Защитная плёнка экрана не садится в рамку

Мелочь, которая бесит. Плёнка ложится ровно по трём сторонам, а с четвёртой не совпадает. Владелец на 3DToday намерил расхождение от 0,01 до 3 мм и переклеивал шесть раз с одинаковым результатом: «Пленка с 3х сторон ложится четко а с 4 нет». В англоязычном треде жалуются на то же самое с другой стороны — плёнка на 0,5–1 мм больше экрана, по краям остаются пузыри.

Добавляет путаницы то, что фирменное видео Anycubic показывает процедуру замены на Photon Mono 4K, где используется чёрный скотч, которого в комплекте Ultra нет. Отдельные владельцы вообще не могут понять, наклеена плёнка с завода или нет.

1. Протрите матрицу и дайте ей высохнуть — пыль под плёнкой хуже перекоса.
2. Клейте от той стороны, где совпадение точное, и выгоняйте пузыри к противоположной.
3. Не подрезайте плёнку по месту: край начнёт отслаиваться, и под него полезет фотополимер.
4. Если на плёнке застыл фотополимер, меняйте сразу. Руководство: «Если на защитной пленке экрана остались следы отвердевшей смолы, сразу же замените пленку».

23. Рамка ACF: 45 000 слоёв и спор о том, разбирается ли она

Ресурс штатной плёнки в руководстве назван прямо: «Пленка может быть использована для печати 45.000 слоев». Любопытно, что общая страница вики Anycubic по всем моделям даёт другую цифру — около 30 000 слоёв для ACF и NFEP против 10 000 для обычной FEP. Ориентироваться стоит на руководство именно вашей модели, а следить — по счётчику в принтере.

Дальше начинается спор. Плёнка у Ultra идёт в быстросъёмной рамке, и часть владельцев уверена, что разделить их нельзя: «that printer uses a film that is already molded into the frame. There's no way you can split that frame to reuse it». Другой владелец Ultra в том же треде отчитался об обратном: «Use a thin blade to separate it, its just about patience really... Then I just placed the new ACF... Its been working fine since I did it, about 10 prints and counting». Так что рамка разбирается — вопрос только в аккуратности.

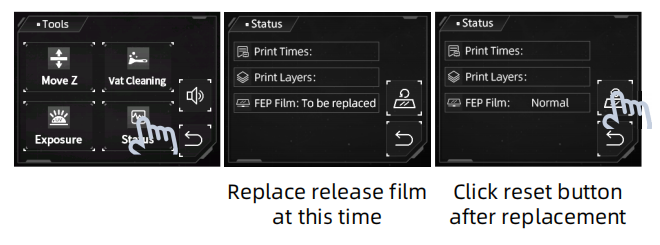

• Счётчик слоёв лежит в Инструменты → Другие → Общее количество слоёв. После замены плёнки его нужно сбросить, иначе подсказка о замене больше не придёт вовремя.
• Официальные комплекты: 2 плёнки — 21 $ (артикул S020267), 5 плёнок — 39,99 $ (S020268). В России оригинальная ACF с рамкой стоит около 1 990 ₽.
• Разбор рамки по инструкции Anycubic: ключи S2.5 и S3.0, сначала 4 диагональных винта, затем оставшиеся 12 винтов стального кольца, и отдельно 4 позиционных винта ванны.
• Перед разбором обязательно вычистите ванну: Инструменты → Убрать, затем протереть плёнку спиртом с безворсовой салфеткой до состояния, когда с перевёрнутой ванны ничего не капает.
• Ванны сторонних производителей (Chitu, Hupat) к этому принтеру не подходят по размеру — проверено владельцами.

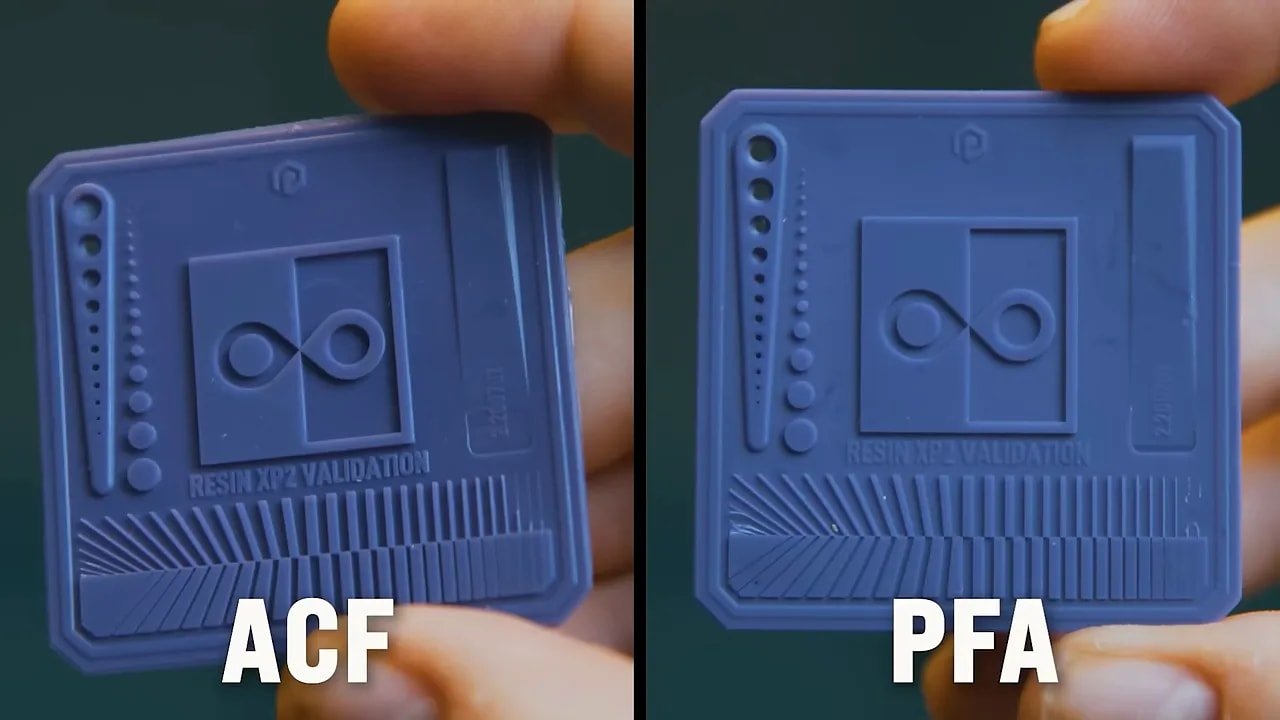

24. ACF против PFA: скорость или мелкие детали

Штатная ACF — это плёнка ради скорости. Она снижает усилие отрыва и позволяет заводским группам параметров разгонять печать. Но по мелким деталям она проигрывает PFA, и обзорщики фиксируют это в лоб, печатая один и тот же тест на двух плёнках. Хорошая новость: форма ванны у Ultra совпадает с базовым Photon Mono 4, поэтому подходит PFA-плёнка от Mono 4 — «Because the vat shape matches the Mono 4, one easy workaround is simply to use the Mono 4 PFA film».

• Печатаете большие партии и цените время — оставляйте ACF.

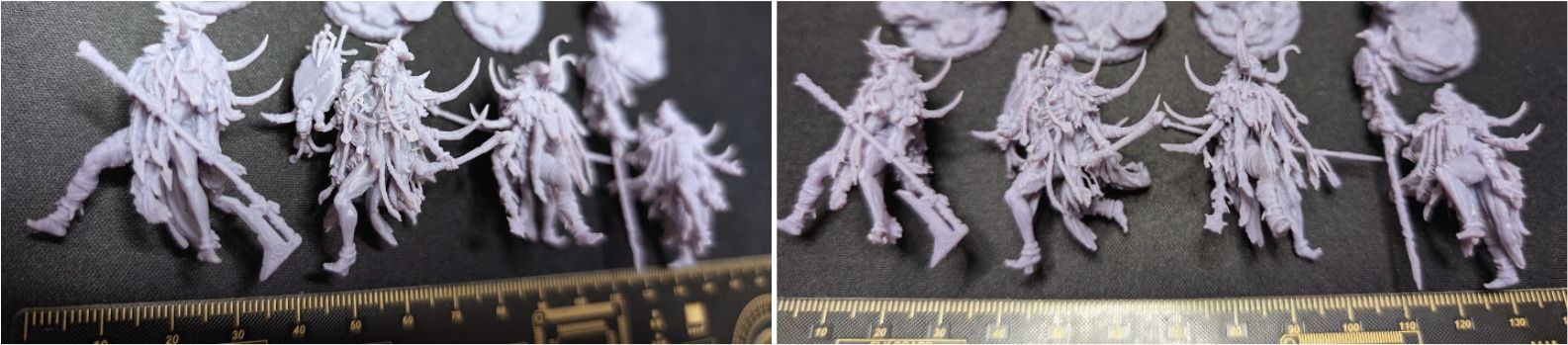

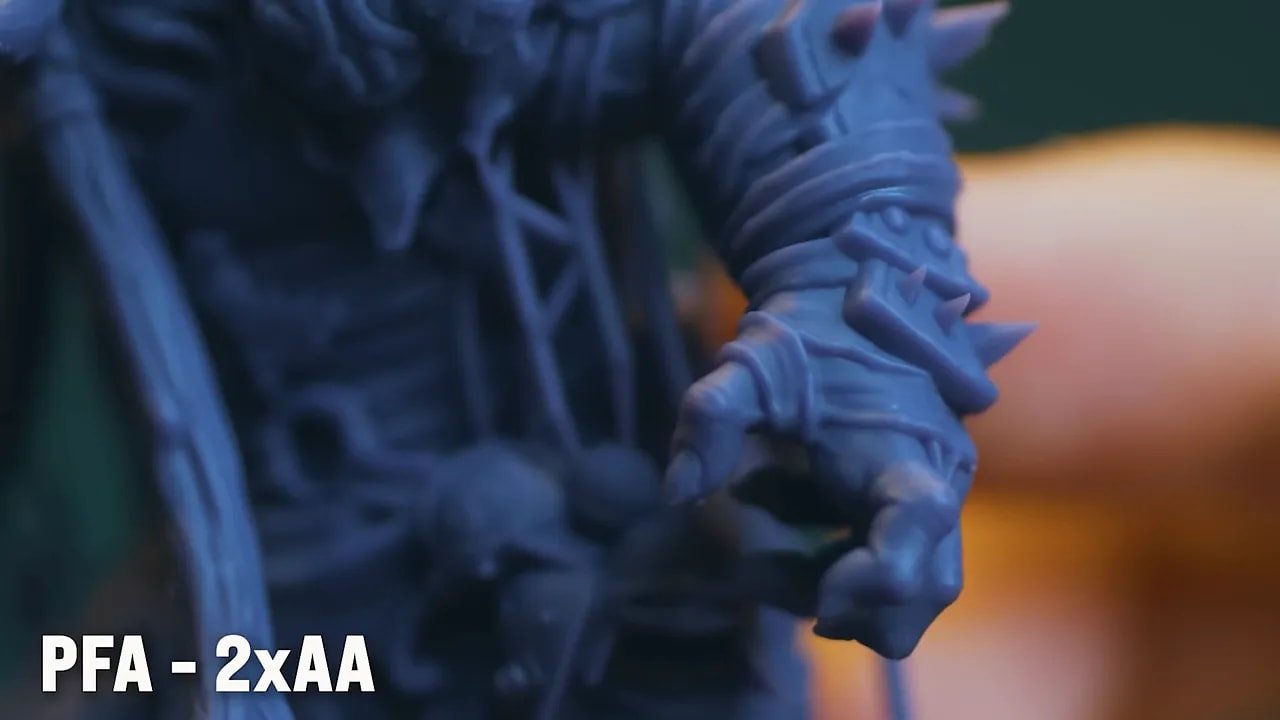

• Печатаете миниатюры и бюсты, где важна каждая складка — ставьте PFA и смиряйтесь с падением скорости.

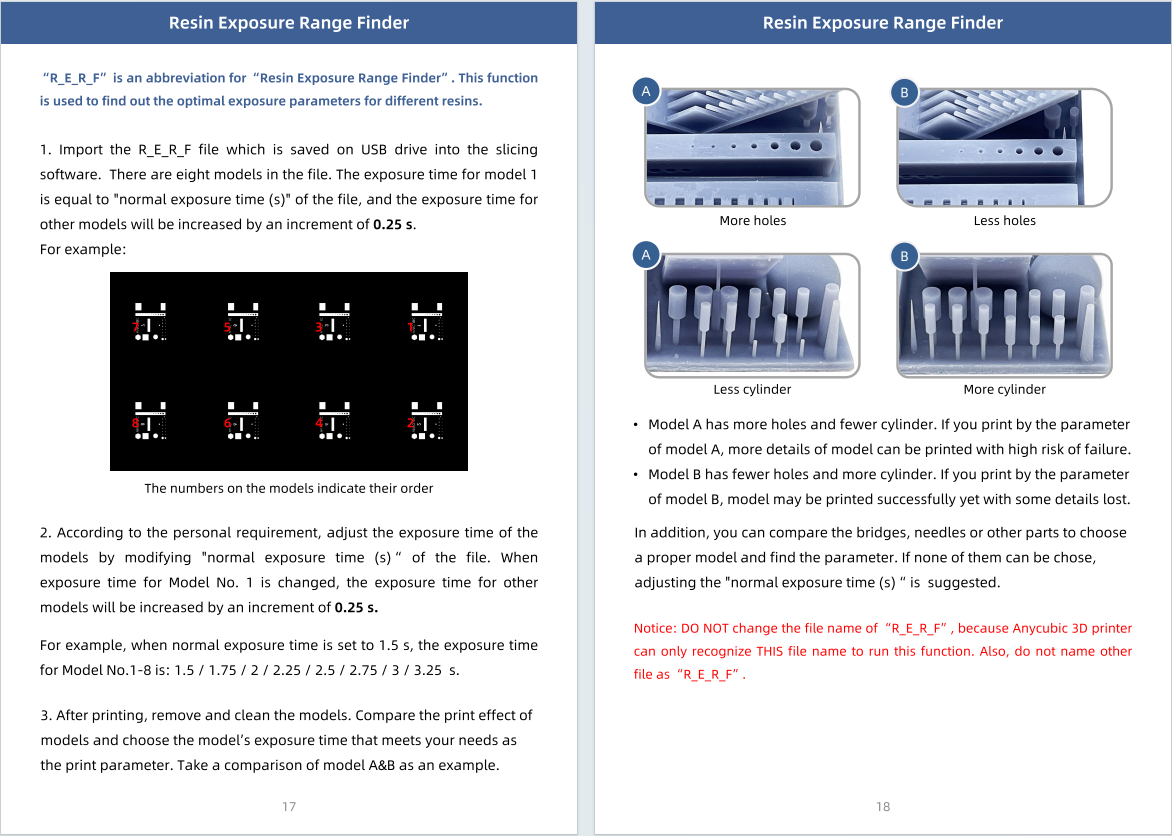

• После любой смены плёнки обязательно прогоняйте R_E_R_F: у другой плёнки другая прозрачность и другое усилие отрыва, старая выдержка не подойдёт.
• Не ставьте безымянную FEP, вырезанную по месту. Владелец на 3DToday после такой замены получил отрывы деталей от кончиков поддержек, особенно по краям платформы.

25. Ванна из пластика: нагревательный пояс не поставить

Владелец, собравшийся печатать зимой в гараже, задал прямой вопрос и получил ответ от самой Anycubic: «I heard from Anycubic directly and it's glass reinforced plastic». Ванна Ultra сделана из стеклонаполненного пластика, металл там только во вставке под крепление плёнки. Привычный трюк с нагревательным поясом на металлическую ванну не сработает.

Подогрева ванны у модели нет и по спецификации — в строке «Dynamic Temperature Control Resin Vat» стоит «Not Supported». Рабочий диапазон по руководству: температура 8–40 °C, влажность 20–50 %. На нижней границе фотополимер густеет, усилие отрыва растёт, и брак начинается ровно там, где летом всё печаталось нормально.

1. Грейте помещение или шкаф, в котором стоит принтер, а не саму ванну.
2. Перед печатью дайте бутылке фотополимера постоять в тёплой комнате и перемешайте её.
3. Держите температуру в верхней половине диапазона 8–40 °C — ближе к 25–30 °C фотополимер ведёт себя предсказуемо.
4. Не клейте нагревательный пояс на пластиковую ванну.
5. Если печатаете в холодном помещении регулярно, увеличивайте паузу перед засветкой и снижайте скорость подъёма — это дешевле любых доработок.

26. Правило 48 часов и режим очистки ванны

Половина «непонятных» провалов на этом принтере начинается с того, что на дне ванны лежит плёнка полузастывшего фотополимера от прошлой неудачной печати. Она мешает следующему заданию, а заодно провоцирует ложное «обнаружен остаток». Anycubic закрывает это двумя простыми правилами.

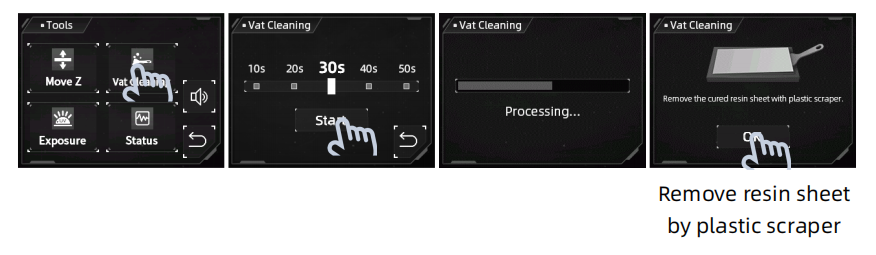

1. После каждой неудачной печати снимите платформу, откройте Инструменты → Убрать, задайте 10–30 секунд и запустите. Затем поднимите получившуюся плёнку пластиковым скребком.
2. Ничего не соскребайте острым: «Не соскребайте смолу от разделительной пленки острым предметом, чтобы не повредить ее».
3. Не печатаете дольше 48 часов — слейте фотополимер через носик ванны, отфильтруйте через воронку с фильтром и уберите в тёмную герметичную тару. Правило дословно: «Если принтер не будет использоваться в течение 48 часов, фильтруйте смолу, затем храните фильтрованную смолу в темной герметичной емкости».
4. Модель воронки лежит на комплектной флешке — её можно напечатать самому.
5. Пятна фотополимера на ванне вытирайте сразу, а не «потом».

Подробнее про мойку, дозасветку и хранение готовых деталей — в отдельном материале: мойка и дозасветка фотополимера.

27. Заводские параметры печати: три группы и что в них менять

Половина вопросов «а какие ставить настройки» снимается одной таблицей из руководства. Anycubic заложила три готовых группы, и в слайсере они называются ровно так же, как на экране принтера.

• Группы ② и ③ рассчитаны на модели, у которых толщина стенки полости не больше 2 мм.
• Группы ② и ③ работают только со штатной плёнкой ACF — иначе Anycubic обещает срывы печати.
• Группа ③ применима только к высокоскоростному фотополимеру Anycubic. С обычным на этих параметрах ничего не получится.
• Цифры взяты из лаборатории Anycubic и носят рекомендательный характер: «Источник вышеприведенных данных — лаборатория компании Anycubic, эти данные являются рекомендуемыми».

28. Деталь намертво прилипает к платформе

Обратная сторона щедрых заводских настроек: 30 секунд выдержки базовых слоёв для многих фотополимеров — с большим запасом. Автор обзора на 3DVision сформулировал коротко: «детали намертво приклеивались к рабочей поверхности». Снимать такую деталь скребком — верный способ или сломать модель, или погнуть платформу.

1. Снижайте выдержку базовых слоёв шагами по 5 секунд: с заводских 30 до 25, потом до 20. Владелец в обзоре остановился на 20 секундах.
2. Не трогайте одновременно выдержку обычных слоёв — иначе не поймёте, что именно сработало.
3. Проверяйте результат печатью R_E_R_F, а не «на глазок» по одной модели.
4. Механическое решение — гибкая магнитная стальная пластина: деталь отгибается вместе с ней и отходит сама.

29. Модель не липнет к платформе или отрывается от поддержек

Классическая картина: на платформе остались одни поддержки, а модель лежит на дне ванны плёнкой застывшего фотополимера. Anycubic предлагает разбираться строго по порядку — засветка, параметры фотополимера, выравнивание, механическая калибровка. Порядок важен: подкручивать выдержку при кривом выравнивании бесполезно.

1. Засветка. Снимите ванну и платформу, положите на матрицу лист А4, откройте Инструменты → Проверка, выберите изображение и запустите. Картинка на экране управления и на матрице должна совпадать.
2. Фотополимер. Напечатайте R_E_R_F и выберите выдержку по результату. Имя файла менять нельзя: «"R_E_R_F" является ключевым именем файла, принтер будет распознавать только это имя при включении данной функции».

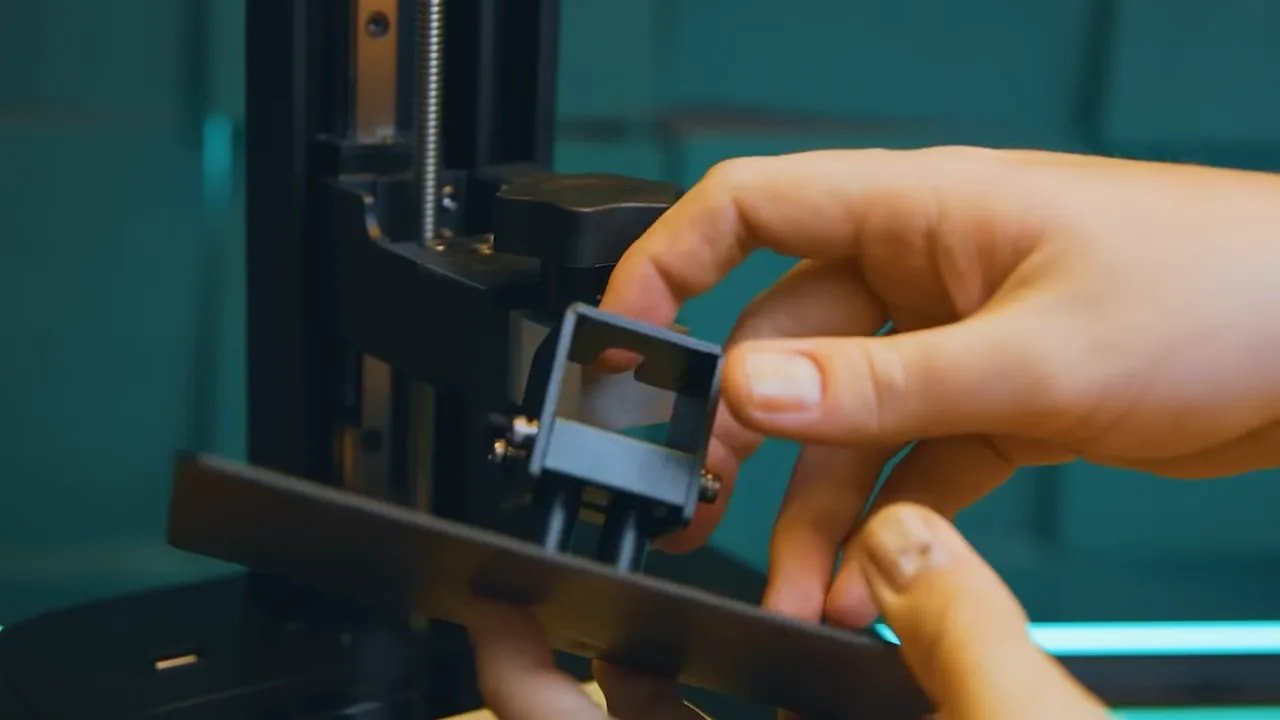

3. Выравнивание. Бумага кладётся на ЖК-экран, а не на стол. Признак правильной калибровки — «Выравнивающую бумагу трудно или невозможно вытянуть». Проверьте с левого и с правого края.
4. При первом опускании платформа доходит донизу, слегка приподнимается и опускается снова — в этот момент бумагу трогать нельзя.
5. Механика. Пройдите механическую калибровку через скрытое меню (десять нажатий на имя устройства).
6. Если прилипает только основание модели — поднимайте выдержку обычных слоёв. Если не держится вообще ничего — выдержку базовых слоёв.
7. Мало площади контакта — добавьте подложку-плот. Руководство прямо советует: «Площадь контакта дна модели с платформой мала, добавьте плот».

30. Сглаживание: заводская единица вместо шестнадцати

На 3DToday владелец спрашивал, есть ли у Mono 4 Ultra настоящее сглаживание, и ответа от продавца так и не получил. Ответ лежит в руководстве, в примечании под таблицей параметров: сглаживание задаётся в слайсере, и во всех трёх заводских группах стоит уровень 1. Для точной печати Anycubic сама советует другое: «Если для объекта печати требуется высокая точность, выберите группу ① и измените уровень сглаживания краев на 16, а размытие изображения — на 3».

• Берите группу ①: слой 0,05 мм, выдержка обычных слоёв 2,6 с, базовых — 30 с.
• В Photon Workshop поднимите уровень сглаживания до 16 и размытие изображения до 3.
• Будьте готовы, что печать станет заметно дольше: группа ① и без того самая медленная из трёх.

31. Крышка мутная, экран бликует, сенсор подтормаживает

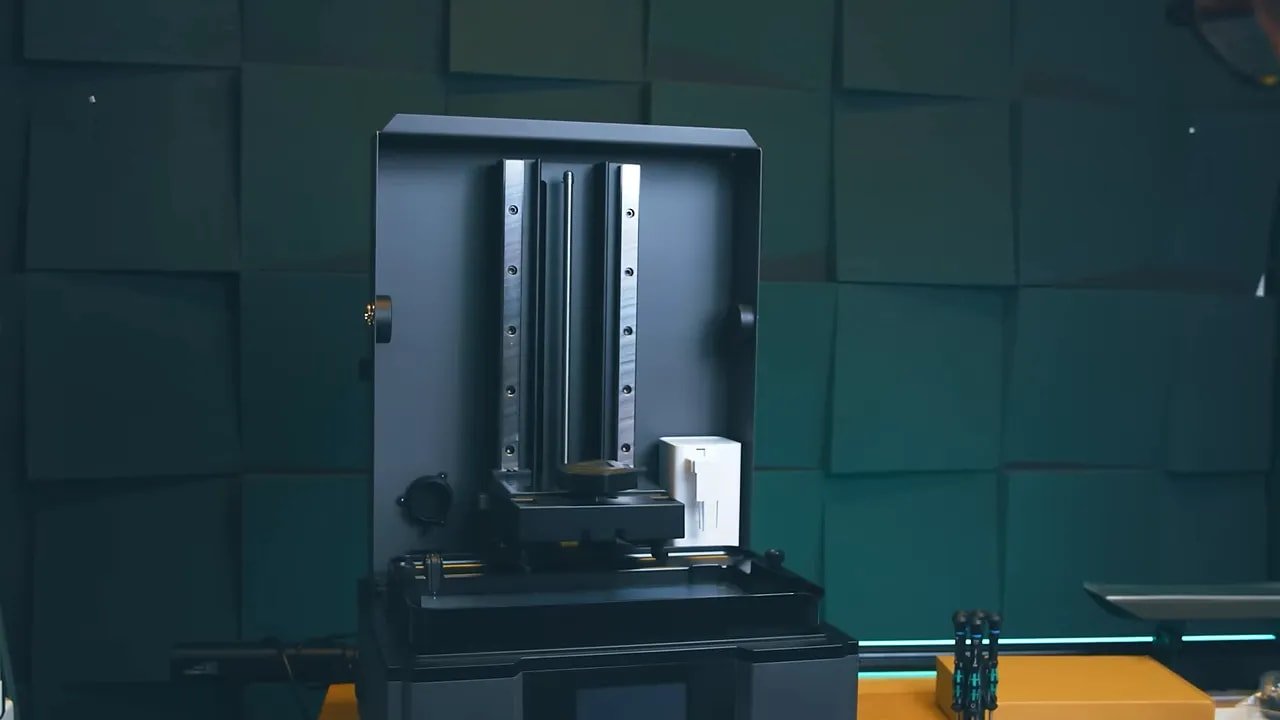

Три мелочи, которые не ломают печать, но портят впечатление каждый день. Крышка у Ultra не янтарная прозрачная, а полупрозрачная серая, и через неё плохо видно, что происходит внутри: «I found this quite difficult to see through… It gets even more opaque if you shine a light on it». Поверхность 4,3-дюймового экрана сильно бликует: «the screen can be hard to read. Its surface is highly reflective». А обзор 3DVision отмечает, что «сенсорная панель имеет небольшую задержку отклика» — при вводе параметров это чувствуется.

Тот же обзор фиксирует, что люфт крышки у Ultra ровно такой же, как у базового Mono 4, а FauxHammer добавляет про капли фотополимера, которые собираются на внутренней стороне крышки. 3dwork.io отдельно упоминает конденсат под колпаком.

• Следите за печатью через приложение, а не через крышку — заодно получите уведомления о срыве задания.
• Разверните принтер так, чтобы на экран не падал прямой свет от окна или лампы.
• Периодически протирайте внутреннюю сторону крышки: застывшие под УФ капли делают её мутной навсегда.
• Не ставьте принтер рядом с люминесцентными и УФ-лампами — посторонний ультрафиолет портит фотополимер прямо в ванне.

32. Ни вытяжки, ни камеры в комплекте

Угольный очиститель воздуха AirPure 2.0 у Ultra — опциональный аксессуар, в коробку его не кладут. Камеры у модели нет вообще: удалённо вы видите только текстовый статус в приложении, без картинки. Плюс к этому нет автоподачи фотополимера — в спецификации в строке «Resin Auto-fill Unit» стоит «Not Supported».

Про испарения фотополимера, реальные нормы и организацию вытяжки в жилой комнате у нас есть отдельный разбор: испарения и вентиляция при 3D-печати.

33. Половина официальной документации написана про другой принтер

Это не мелкая придирка, а источник реальных ошибок. С хаба Photon Mono 4 Ultra в вики Anycubic ссылки на FAQ, «модель не липнет к платформе», обслуживание и нечитаемую флешку ведут на страницы базового Photon Mono 4. Страница про подключение к сети советует «reset the WiFi on the Photon Mono M5s printer». Quick Start Guide отправляет за привязкой принтера в гайд от M7 Max. Инструкция по замене плёнки ACF открывается на китайском.

Вот числа с этих страниц, которым нельзя верить, если у вас Ultra:

Само руководство тоже живёт в трёх версиях сразу: на странице прошивок это v0.0.2 для всех языков, а на хабе вики английская версия v0.0.3 и остальные локали v0.0.4. Русский перевод при этом называет 4,3-дюймовый экран «резистивным», хотя в английском оригинале он capacitive — это ошибка перевода, а не другая ревизия железа.

34. Лотерея первых партий: половина экрана, обрыв засветки, течь прокладки

Отдельно стоит держать в голове разброс качества сборки. Владелец на r/anycubic описал экземпляр, который прошёл через все возможные отказы подряд: «right from the start, the unit was shipped with only half of the screen area illuminated… Replaced the ribbon cable today, and again no output». Сначала светила половина матрицы, потом засветка обрывалась на середине задания, потом потекла прокладка ванны, а после замены плёнки проекция пропала совсем — при исправной УФ-подсветке. Ни замена светодиодного модуля, ни замена шлейфа матрицы не помогли.

Это единичный, но показательный случай: каждый из симптомов встречается и в других обсуждениях по отдельности. Важно другое — реагировать на такое надо сразу, пока действуют 14 дней возврата без причины и 30 дней послепродажной гарантии.

1. В первые же дни прогоните тест засветки с листом А4 на матрице: Инструменты → Проверка.
2. Напечатайте R_E_R_F — он сразу покажет и равномерность поля, и адекватность выдержки.
3. Снимайте поломку на видео: поддержка Anycubic просит именно видео, по фото вопрос обычно затягивается.
4. Сохраните чек: без документа о покупке гарантия не действует.

35. Гарантия и запчасти: сроки, артикулы и цены

Гарантия у Anycubic не единая — у каждого узла свой срок, и это стоит знать до поломки, а не после.

Цены на оригинальные запчасти в магазине Anycubic на момент подготовки статьи: плёнка ACF 21 $ за две штуки (артикул S020267) и 39,99 $ за пять (S020268), ЖК-экран 99,99 $ (S020275), ванна с плёнкой 29,99 $ (S020269), платформа 25 $ (S020262), линза Френеля 13,99 $ (S020265), тензодатчик 23,99 $ (S020274), защитная плёнка экрана 16,99 $ за пять штук (S020273), концевик 18,99 $ (S020204). В российских магазинах запчастей ориентиры такие: ACF-плёнка с рамкой около 1 990 ₽, ЖК-экран около 11 900 ₽, ванна около 3 900 ₽, комплект из пяти защитных плёнок около 1 990 ₽. Сам принтер в России в августе 2026 года стоит от 21 449 до 27 990 ₽ в зависимости от магазина.

Справочник сообщений об ошибках Photon Mono 4 Ultra

Числовых кодов у модели нет — только текстовые окна и QR-код. Дословные формулировки Anycubic опубликовала на странице базового Photon Mono 4; у Ultra они те же, отличается только расширение файла. Ниже — сводка вместе с сообщениями предпечатных проверок, которые описаны в руководстве Ultra.

Общие проблемы фотополимерной печати

Кроме перечисленных особенностей Photon Mono 4 Ultra вы столкнётесь с типовыми бедами фотополимерной печати — они одинаковы на любом MSLA-принтере. Каждую мы разобрали в отдельном подробном материале:

• «Слоновья нога», прилипание к плёнке, вакуумный разрыв полых моделей, подбор выдержки и натяжение плёнки — 13 главных провалов SLA и MSLA печати.
• Первый запуск, выбор фотополимера, техника безопасности и что вообще нужно для старта — фотополимерная печать для начинающих.
• Чем отличаются стандартный, водосмываемый, типа ABS и высокоскоростной фотополимеры — гайд по 13 фотополимерам Anycubic.
• Мойка, дозасветка и хранение готовых деталей — мойка и дозасветка фотополимера.
• Шлифовка, грунтовка и покраска — постобработка отпечатков.
• Запах, вытяжка и безопасность в жилой комнате — испарения и вентиляция при 3D-печати.
• График регулярного обслуживания — техобслуживание 3D-принтера.
• Сколько на самом деле стоит один отпечаток — расчёт себестоимости 3D-печати.

Полезное по теме: проблемы базового Photon Mono 4 — у него другой набор болячек и другой формат файла, сравнение Photon Mono 4 и Photon Mono M7, проблемы Photon Mono M7 и известные проблемы Elegoo Mars 5 Ultra — главного конкурента в этом классе.

Частые вопросы
